При работе с гидравлическими системами вам нужны компоненты, которые обеспечивают движение жидкостей в правильном направлении. Обратный клапан RVP 25 — надежное устройство, предназначенное именно для этой цели. Этот клапан позволяет гидравлическому маслу свободно течь в одном направлении, блокируя при этом обратный поток. Это простая концепция, но обратный клапан RVP 25 отлично справляется со своей задачей в системах среднего и высокого давления.
RVP 25 принадлежит к семейству обратных клапанов известных европейских производителей, таких как HYDAC и MHA Zentgraf. Вы также можете найти совместимые версии от таких компаний, как Huade и Hengli. Эти клапаны монтируются непосредственно на коллекторы, представляющие собой металлические блоки, организующие гидравлические соединения. Такая конструкция экономит место и делает установку более чистой, чем при использовании отдельных фитингов.
Число «25» относится к номинальному размеру клапана, который составляет DN25 или примерно один дюйм в диаметре. Этот размер обеспечивает среднюю и большую скорость потока, обычно от 150 до 550 литров в минуту. Этого достаточно для строительной техники, промышленных машин и автоматизированных систем. Обратный клапан RVP 25 лучше всего работает в тех случаях, когда вам нужен постоянный односторонний поток без частых циклов.
Как на самом деле работает обратный клапан РВП 25
Внутри обратного клапана RVP 25 вы найдете несколько основных частей, работающих вместе. Это корпус клапана, седло в форме конуса, движущийся поршень или шарик, пружина и резиновые уплотнения, называемые уплотнительными кольцами. Конструкция проста, что делает ее надежной.
Когда гидравлическая жидкость проходит через клапан в правильном направлении, давление преодолевает силу пружины. Это отталкивает поршень от седла, создавая отверстие для прохождения жидкости. Падение давления во время этого прямого потока относительно невелико, обычно всего несколько бар даже при высоких скоростях потока. Такая эффективность означает, что ваш насос не работает интенсивнее, чем необходимо.
Когда жидкость пытается течь назад, пружина немедленно прижимает поршень к седлу. Форма конуса обеспечивает плотное уплотнение, а обратное давление фактически помогает прижать уплотнение еще сильнее. Этот контакт металл-металл останавливает почти все утечки. В соответствии с отраслевыми стандартами, такими как DIN EN 12266, обратный клапан RVP 25 соответствует так называемой классификации «нулевой утечки», хотя некоторая минимальная утечка является нормальной в реальных условиях.
Разные производители используют немного разную внутреннюю конструкцию. В версиях HYDAC обычно используется поршень конической формы для точного управления. В моделях Zentgraf часто используется шариковая конструкция, которая быстрее реагирует при более низком давлении. Оба подхода работают хорошо, но конструкция конуса обычно обеспечивает более жесткие допуски. Обратный клапан RVP 25 любого производителя работает с гидравлическими маслами на минеральной основе с вязкостью от 2,8 до 500 квадратных миллиметров в секунду. Вам необходимо фильтровать гидравлическую жидкость с точностью не менее 20 микрон, чтобы предотвратить загрязнение внутри клапана.
Технические характеристики, которые имеют значение
Понимание технических характеристик обратного клапана RVP 25 поможет вам выбрать правильный клапан для вашей системы. Рабочее давление является одним из наиболее важных показателей. Большинство клапанов RVP 25 выдерживают давление до 350 бар, что соответствует примерно 5000 фунтов на квадратный дюйм. Некоторые версии от таких поставщиков, как Huade и Hengli, рассчитаны на давление 315 бар, что вполне достаточно для большинства применений. Это номинальное давление применяется при использовании стандартного минерального масла при нормальных температурах.
Максимальная скорость потока незначительно различается у разных производителей. Компания HYDAC оценивает расход обратного клапана RVP 25 в 150 галлонов в минуту или около 568 литров в минуту. Zentgraf и совместимые китайские производители заявляют, что скорость потока составляет от 400 до 550 литров в минуту. Фактический расход, который может выдержать ваша система, зависит от того, какое падение давления вы можете принять. При более высоких скоростях потока перепад давления увеличивается, что может повлиять на общую эффективность системы.
Давление открытия, также называемое давлением открытия, определяет, когда обратный клапан RVP 25 начинает открываться. Стандартные версии открываются при давлении около 7 фунтов на квадратный дюйм или 0,5 бар. Это достаточно низкое значение, чтобы клапан не создавал ненужного сопротивления во время нормальной работы. Однако вы можете заказать версии с более высоким давлением открытия: от 25 до 65 фунтов на квадратный дюйм или 4,5 бар. Более высокое давление открытия лучше работает в системах, где необходимо предотвратить небольшой обратный поток, даже при минимальном обратном давлении. Имейте в виду, что производители допускают погрешность в плюс-минус 30 процентов от этих значений давления открытия.
Температурный диапазон является еще одним практическим соображением. Обратный клапан RVP 25 безопасно работает при температуре от минус 20 до плюс 100 градусов Цельсия. Это от минус 4 до 212 градусов по Фаренгейту. Эти ограничения обусловлены резиновыми уплотнительными кольцами, которые обычно изготавливаются из материалов FPM или NBR. FPM лучше выдерживает более высокие температуры, в то время как NBR стоит дешевле и отлично работает в умеренных условиях.
Сам корпус клапана изготовлен из углеродистой стали, часто с фосфатным покрытием для защиты от коррозии. В движущемся поршне или шарике используется закаленная сталь, которая выдерживает миллионы циклов без износа. Некоторые производители предлагают цинкование в качестве альтернативной обработки поверхности. Такой выбор материалов делает обратный клапан RVP 25 долговечным в загрязненных промышленных условиях.
Варианты подключения включают резьбу NPT, порты с уплотнительным кольцом SAE и резьбу BSPP. Однако большинство пользователей устанавливают обратный клапан RVP 25 непосредственно на коллектор с помощью болтов, а не резьбовых соединений. Этот способ монтажа более чистый и надежный для систем с несколькими клапанами.
Физические размеры и требования к установке
Правильные размеры имеют важное значение при интеграции обратного клапана RVP 25 в гидравлический коллектор. Длина клапана составляет примерно 172 миллиметра, высота — 79,5 миллиметра, а ширина варьируется в зависимости от конкретной модели. Это около 6,8 дюймов в длину и 3,1 дюйма в высоту. Монтажная поверхность, на которой клапан крепится болтами к коллектору, имеет длину 165 миллиметров и ширину 120 миллиметров в версиях HYDAC.
Порты, через которые жидкость входит и выходит, расположены на расстоянии 100 миллиметров друг от друга. Это стандартное расстояние, используемое во многих гидравлических компонентах, что упрощает проектирование коллекторов, в которых можно разместить несколько клапанов. Диаметр самого порта составляет 28 миллиметров, подходит для однодюймовых фитингов.
Чтобы установить обратный клапан RVP 25, вам нужно будет просверлить монтажные отверстия в коллекторе. Эти отверстия должны быть диаметром 11,5 миллиметров и располагаться на расстоянии 60 миллиметров друг от друга. В большинстве установок используются от четырех до шести болтов M10 диаметром 10 миллиметров. Рекомендуемый крутящий момент для этих болтов составляет 70 Ньютон-метров, что обеспечивает герметичное уплотнение без повреждения корпуса клапана или коллектора. Чрезмерная затяжка может привести к растрескиванию корпуса или деформации уплотняющей поверхности.
Перед установкой обратного клапана RVP 25 убедитесь, что монтажная поверхность коллектора ровная и гладкая. Шероховатость поверхности должна быть лучше 0,8 микрометра, а плоскостность — в пределах 0,01 миллиметра на 100 миллиметров длины. Эти жесткие допуски предотвращают утечки вокруг уплотнительного кольца. Стандартный размер уплотнительного кольца для RVP 25 составляет 32 на 3 миллиметра в поперечном сечении.
Когда вы будете готовы к установке, нанесите тонкий слой совместимого гидравлического масла или смазки на уплотнительное кольцо. Эта смазка помогает уплотнительному кольцу правильно сидеть без перекручивания и защемления. Установите обратный клапан RVP 25 на коллектор и вручную затяните все крепежные болты. Затем постепенно затягивайте их крест-накрест, подобно тому, как вы затягиваете гайки крепления колес на автомобиле. Равномерная затяжка предотвращает деформацию корпуса клапана.
Обратный клапан RVP 25 можно устанавливать в любом положении. Вы можете установить его горизонтально, вертикально или под углом. Просто убедитесь, что направление потока соответствует стрелке, отмеченной на корпусе клапана. Стрелка показывает направление свободного потока, при котором жидкость должна поступать через порт P1 и выходить через порт P2. Установка клапана назад предотвратит весь поток, который может повредить насос или другие компоненты.
Вес – еще один фактор, который следует учитывать при проектировании мобильной системы. Обратный клапан РВП 25 весит примерно 5,8 килограмма, что составляет около 12,8 фунтов. Сюда входит корпус клапана и стандартное монтажное оборудование. Более крупные версии с другой конфигурацией портов могут весить немного больше.
Сравнение разных производителей и поставщиков
Несколько компаний производят обратный клапан RVP 25 или совместимые эквиваленты. Понимание различий поможет вам принять разумное решение о покупке с учетом вашего бюджета и требований к производительности.
Компания HYDAC, вероятно, является самым известным производителем гидравлических обратных клапанов. Их обратный клапан RVP 25 предлагает самый широкий диапазон значений давления открытия: от 7 до 65 фунтов на квадратный дюйм. Клапаны HYDAC проходят строгие испытания и имеют сертификат ISO 9001. Вы найдете продукцию HYDAC у таких дистрибьюторов, как ValinOnline и Motion Industries, в Северной Америке и Европе. Минус – стоимость. Обратные клапаны HYDAC RVP 25 обычно стоят от 300 до 500 долларов США в зависимости от конфигурации. Тем не менее, доступность отличная, и обычно вы можете быстро получить запасные части.
MHA Zentgraf производит модели обратных клапанов RVP 25 преимущественно для европейского рынка. В их клапанах используется конструкция шарового типа вместо конического поршня, который некоторые инженеры предпочитают из-за более низкого давления открытия. Клапаны Zentgraf компактны и хорошо работают в ограниченном пространстве. Они соответствуют стандартам DIN и предлагают возможности индивидуальной настройки. Цена колеблется от 200 до 400 долларов. Вы можете найти клапаны Zentgraf через DirectIndustry, а иногда и на eBay, хотя доступность за пределами Европы может быть ограничена.

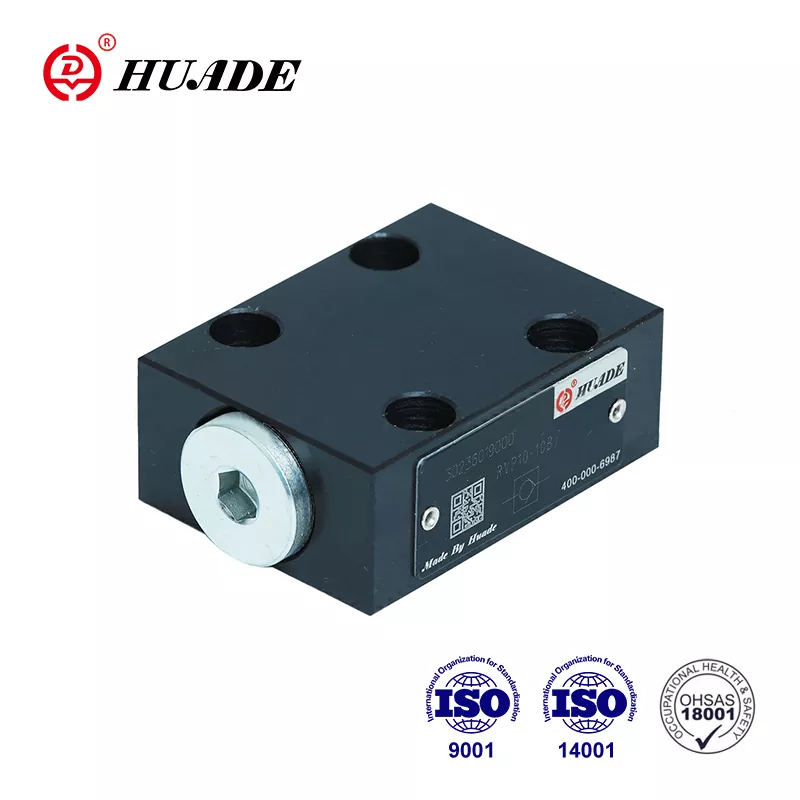

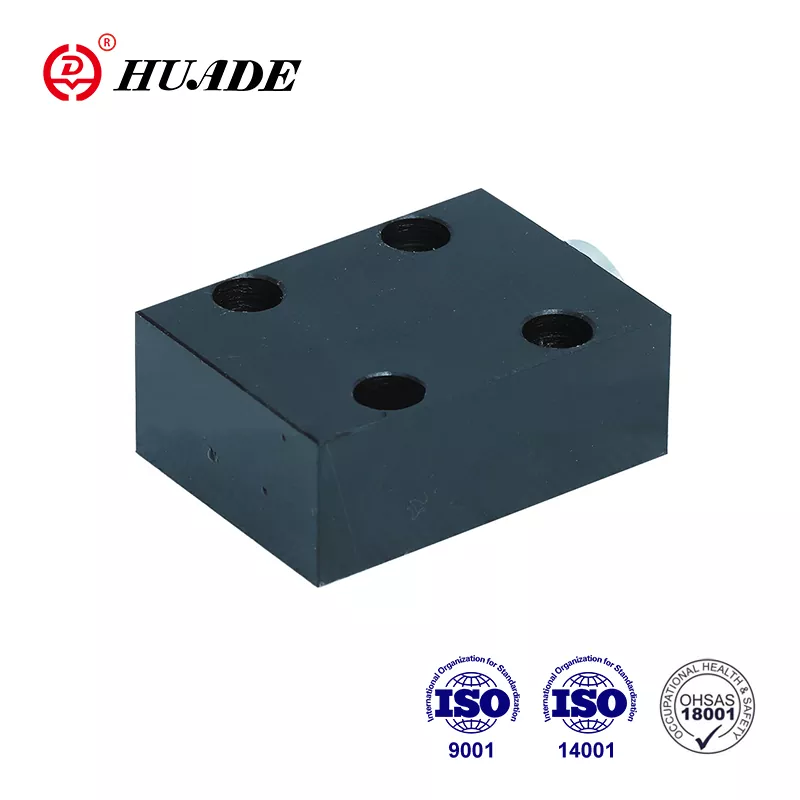

Китайские производители, такие как Huade и Hengli, производят совместимые версии обратного клапана RVP 25 по гораздо более низким ценам. Huade позиционирует свои клапаны как совместимые с Rexroth, что означает, что они физически подходят для мест, предназначенных для компонентов Rexroth. Цены начинаются от 42 долларов FOB из Китая, хотя вам придется учитывать стоимость доставки и импортные пошлины. Минимальный объем заказа часто составляет всего одну штуку, что делает Huade привлекательным для небольших проектов или ремонта. Hengli предлагает аналогичные цены и добавляет такие опции, как повышенная коррозионная стойкость за счет специальных покрытий.
Между премиальными и бюджетными брендами существуют качественные различия. Клапаны HYDAC и Zentgraf обычно имеют более жесткие производственные допуски, что означает более стабильное давление открытия и более длительный срок службы. Обратные клапаны RVP 25 китайского производства отлично подходят для многих применений, но вы можете увидеть больше различий от клапана к клапану. Если вы строите критически важную систему, отказ которой может быть опасным или дорогостоящим, имеет смысл доплатить за клапан HYDAC или Zentgraf. Для общепромышленного оборудования с менее высокими требованиями хорошо подходят клапаны Huade или Hengli.
Все эти производители предлагают сертификацию ISO 9001, что означает, что они следуют стандартам управления качеством. Некоторые из них также имеют экологические сертификаты, такие как ISO 14001, и сертификаты безопасности, такие как ISO 45001. При заказе убедитесь, что ваш поставщик может предоставить сертификаты на материалы и отчеты об испытаниях, если они вам нужны для соблюдения нормативных требований.
Реальное применение обратного клапана RVP 25
Обратный клапан RVP 25 используется во многих типах гидравлического оборудования в различных отраслях промышленности. Понимание этих применений поможет вам увидеть, как этот клапан вписывается в реальные системы.
Строительная и землеройная техника широко использует обратный клапан РВП 25. Например, экскаваторы имеют гидравлические рычаги, которые должны сохранять свое положение, когда оператор прекращает перемещать органы управления. Установленный в цилиндре обратный клапан РВП 25 предотвращает вытекание масла назад, что может привести к падению рычага. Эта функция удержания груза обеспечивает безопасность операторов и обеспечивает точное управление. Подобные приложения появляются в бульдозерах, кранах и вилочных погрузчиках.
Производственное оборудование получает преимущества от установки обратного клапана RVP 25 по нескольким причинам. В обрабатывающих центрах с ЧПУ используются гидравлические зажимы для устойчивого удержания заготовок во время операций резки. Обратные клапаны гарантируют, что хомуты останутся затянутыми даже при колебаниях давления в насосе. Машины для литья под давлением закачивают горячий пластик в формы под высоким давлением. Обратный клапан RVP 25 предотвращает обратный поток пластика через контур впрыска, что приводит к перерасходу материала и замедлению производства.
Металлообрабатывающее оборудование, такое как прессы и ножницы, генерирует огромные силы с помощью гидравлических цилиндров. Этим системам необходимы надежные обратные клапаны для предотвращения неконтролируемого движения, когда оператор отпускает элементы управления. Обратный клапан RVP 25 выдерживает высокие давления и скорости потока, типичные для металлообработки. Низкий перепад давления означает, что система остается эффективной даже во время быстрых циклов.
Сельскохозяйственное оборудование, включая тракторы и комбайны, оснащено гидравлическими системами навесного оборудования и рулевого управления. Обратный клапан RVP 25 защищает гидравлические насосы от повреждений при обратном вращении, которые могут возникнуть при остановке двигателя трактора. Клапан также помогает поддерживать давление в контурах подъема, предотвращая медленное опускание навесного оборудования при парковке на склонах.
Автоматизированные производственные линии часто используют гидравлическую энергию для повторяющихся задач, таких как штамповка, прессование и погрузочно-разгрузочные работы. Обратный клапан RVP 25 устанавливается в блоки коллекторов, которые централизованно управляют несколькими цилиндрами. Такой организованный подход сокращает количество трубопроводов, экономит пространство и упрощает поиск и устранение неисправностей. Скорость потока до 550 литров в минуту делает RVP 25 подходящим даже для быстродействующего производственного оборудования.
Одним из конкретных примеров является роботизированная система сборки, в которой обратный клапан RVP 25 работает вместе с предохранительными клапанами в компактном коллекторе. Рука робота движется быстро и точно, требуя скорости потока около 600 литров в минуту. Установив обратный клапан RVP 25, инженеры добились повышения эффективности системы на 15 процентов по сравнению с предыдущей установкой. Низкий перепад давления означал, что насос потреблял меньше энергии, что снижало эксплуатационные расходы.
Стационарные гидравлические агрегаты на заводах часто включают в себя блоки обратного клапана РВП 25 на выходе насоса. Это предотвращает обратный поток давления в системе через насос при его остановке, что может привести к повреждению. Клапан также обеспечивает более плавный запуск, поскольку насосу не нужно немедленно преодолевать давление в системе. Это приложение простое, но критичное для надежности.
Техническое обслуживание и устранение неисправностей обратного клапана RVP 25
Регулярное техническое обслуживание обеспечивает правильную работу обратного клапана RVP 25 в течение многих лет. Хорошей новостью является то, что эти клапаны требуют минимального внимания, если они установлены правильно и работают в пределах своих проектных ограничений.
Начните с визуального осмотра каждые шесть-двенадцать месяцев, в зависимости от того, насколько интенсивно работает ваша система. Ищите любые утечки масла вокруг корпуса клапана или монтажной поверхности. Несколько капель могут указывать на изношенное уплотнительное кольцо, требующее замены. Сильная утечка может означать, что крепежные болты ослабли или поверхность коллектора повреждена. Убедитесь, что все крепежные болты затянуты с указанным крутящим моментом 70 Ньютон-метров.
Проверка давления открытия покажет, работает ли внутренняя пружина правильно. Вам понадобится испытательный стенд с регулируемыми регуляторами давления и расхода. Подсоедините обратный клапан РВП 25 к испытательному стенду и постепенно увеличивайте давление в прямом направлении. Обратите внимание на давление, при котором начинается поток. Сравните это со спецификацией клапана. Если давление открытия значительно увеличилось, возможно, в клапане имеется загрязнение, которое удерживает поршень от седла. Если давление открытия снизилось, возможно, пружина ослабла из-за усталости или коррозии.
Внутренняя очистка становится необходимой, если вы заметили, что обратный клапан РВП 25 заедает или медленно реагирует. Снимите клапан с коллектора и осторожно разберите его. Для некоторых клапанов требуются специальные инструменты, чтобы не повредить внутренние детали. Очистите все компоненты растворителем, совместимым с вашей гидравлической жидкостью. Уайт-спирит хорошо подходит для систем минерального масла. Осмотрите седло конуса и поршень на предмет износа или царапин. Даже небольшие дефекты могут стать причиной протечек. Проверьте пружину на наличие коррозии или остаточной деформации.
Заменяйте уплотнительные кольца во время любого серьезного обслуживания. Эти резиновые уплотнения со временем теряют гибкость, особенно при воздействии экстремальных температур или несовместимых жидкостей. Используйте оригинальные сменные уплотнительные кольца, соответствующие оригинальному материалу. Уплотнительные кольца из FPM стоят дороже, чем из NBR, но служат дольше в жарких условиях. Во время сборки нанесите тонкий слой гидравлической жидкости на новые уплотнительные кольца.
Картридж клапана внутри обратного клапана RVP 25 на большинстве моделей является сменным. Если вы обнаружили значительный износ или повреждение, заказать новый картридж часто оказывается более экономичным, чем пытаться отремонтировать отдельные компоненты. Убедитесь, что запасные части поставляются оригинальным производителем или проверенным совместимым источником. Стандартные детали могут не соответствовать одинаковым спецификациям допусков.
Храните запасные обратные клапаны RVP 25 в чистом и сухом месте. Закройте порты пластиковыми крышками, чтобы предотвратить загрязнение. Хранение при экстремальных температурах может повредить уплотнительные кольца, поэтому по возможности храните запасные части в помещении с контролируемым климатом. Ежегодно проверяйте хранящиеся клапаны и заменяйте все уплотнительные кольца, имеющие признаки износа.
Важные эксплуатационные соображения
Несколько факторов влияют на то, насколько хорошо обратный клапан RVP 25 работает в вашей конкретной системе. Понимание этих соображений поможет вам избежать проблем.
Частота циклов имеет большее значение, чем думает большинство людей. Обратный клапан RVP 25 очень хорошо справляется с периодическими циклическими нагрузками, но он не предназначен для быстрой и непрерывной работы. Производители обычно указывают максимальный срок службы в 10 000 операций для стандартных версий. Если вы используете более частые циклы применения, пружина и уплотнительные поверхности будут изнашиваться быстрее. Вместо этого рассмотрите обратный клапан с пилотным управлением для применений с большим циклом.
Вязкость жидкости изменяет перепад давления на обратном клапане РВП 25. В характеристиках указано минеральное масло с вязкостью около 335 SUS, что типично для промышленной гидравлики. Более густые жидкости создают более высокие перепады давления, что снижает эффективность системы и выделяет больше тепла. Более разбавленные жидкости могут не смазывать внутренние детали должным образом, что приводит к более быстрому износу. Для достижения наилучших результатов придерживайтесь указанного диапазона вязкости от 2,8 до 500 квадратных миллиметров в секунду.
Загрязнение – главный враг всех гидравлических клапанов, включая обратный клапан RVP 25. Малые зазоры внутри клапана не выдерживают попадания грязи или металлических частиц. Всегда фильтруйте гидравлическую жидкость с размером частиц не менее 20 микрон, а лучше 10 микрон или меньше. Установите фильтр перед обратным клапаном RVP 25, чтобы улавливать загрязнения до того, как они достигнут клапана. Регулярно меняйте фильтры в соответствии с графиком производителя.
Экстремальные температуры влияют как на производительность, так и на срок службы. Хотя обратный клапан RVP 25 работает при температуре от минус 20 до плюс 100 градусов Цельсия, лучше оставаться в середине этого диапазона. Очень низкие температуры делают уплотнения жесткими и могут увеличить давление открытия. Очень высокие температуры смягчают уплотнения и ускоряют износ. Если ваша система постоянно нагревается, рассмотрите возможность использования уплотнительных колец FPM или добавления теплообменника в гидравлический контур.
Ориентация установки не влияет на обратный клапан RVP 25 механически, но может иметь значение для доступа для технического обслуживания. Установите клапан в месте, где можно дотянуться до крепежных болтов для дальнейшего обслуживания. Если возможно, расположите его так, чтобы любые попавшие в него пузырьки воздуха могли выйти естественным путем. Хотя клапан работает в любом положении, его установка с горизонтальными портами облегчает удаление воздуха при первом запуске.
Скачки давления в системе могут привести к повреждению любого гидравлического компонента, включая обратные клапаны. Убедитесь, что в вашей системе имеются соответствующие предохранительные клапаны, размер которых соответствует расходу вашего насоса. Обратный клапан RVP 25 рассчитан на постоянное давление 350 бар, но повторяющиеся скачки давления выше этого значения сокращают срок его службы. Рассмотрите возможность установки демпферов давления или аккумуляторов, если ваша система испытывает частые скачки давления.
Выбор подходящего обратного клапана RVP 25 для вашей системы
Выбор правильной спецификации клапана требует соответствия возможностей клапана требованиям вашей системы. Начните с определения максимального рабочего давления вашей системы. Добавьте запас прочности не менее 20 процентов, чтобы учесть скачки давления. Если ваша система обычно работает при давлении 280 бар, номинал обратного клапана RVP 25 при давлении 350 бар обеспечивает достаточный запас. Для более высокого давления вам понадобится другая серия клапанов.
Далее следует расчет расхода. Определите максимальный расход через контур, в котором вы установите обратный клапан RVP 25. Сравните его с номинальным расходом клапана, который обычно составляет от 150 до 550 литров в минуту в зависимости от производителя. Не забудьте проверить кривые падения давления. Более высокие скорости потока вызывают большие перепады давления, что приводит к потере энергии и выделению тепла. Если требуемый расход создает падение давления более 10 бар, рассмотрите возможность использования клапана большего размера или установки двух клапанов параллельно.
Выбор давления открытия зависит от вашего конкретного применения. Для большинства применений хорошо подходит стандартное давление открытия 0,5 бар. Эта низкая настройка минимизирует сопротивление во время нормальной работы. Однако в определенных ситуациях вам может потребоваться более высокое давление открытия. Если вы пытаетесь удерживать груз вертикально, более высокое давление открытия обеспечивает лучшую защиту от сноса. Если вам необходимо предотвратить какой-либо обратный поток, даже небольшой противодавление, выберите давление открытия 4,5 бар. Помните, что более высокое давление открытия также увеличивает падение давления на входе.
Конфигурация портов должна соответствовать вашему коллектору или трубопроводу. Обратный клапан RVP 25 поставляется с различными вариантами портов, включая резьбу NPT, порты с уплотнительным кольцом SAE и резьбу BSPP. При монтаже коллектора убедитесь, что расстояние между портами и расположение монтажных отверстий соответствуют конструкции вашего коллектора. Большинство производителей предоставляют модели САПР, которые вы можете импортировать в свое программное обеспечение для проектирования, чтобы проверить соответствие. Загрузите эти модели, прежде чем завершить покупку.
Совместимость материалов имеет решающее значение для длительного срока службы клапана. Стандартный обратный клапан RVP 25 работает с гидравлическими маслами на минеральной основе и жидкостями на основе эфиров фосфорной кислоты. Если вы используете водно-гликолевые смеси, синтетические жидкости или биоразлагаемые масла, проверьте совместимость как с корпусом клапана, так и с уплотнениями. Некоторые производители предлагают специальные материалы уплотнений для необычных жидкостей. В случае сомнений обратитесь в службу технической поддержки производителя за советом.
Соображения бюджета влияют на выбор бренда. Если стоимость является вашей главной заботой и ваше приложение не является критическим, версии обратного клапана RVP 25 от Huade или Hengli предлагают существенную экономию. Для требовательных применений, где надежность имеет первостепенное значение, клапаны HYDAC или Zentgraf оправдывают свою более высокую стоимость за счет лучшей согласованности и поддержки. Учитывайте не только первоначальную цену покупки, но и общую стоимость владения, включая потенциальное время простоя в случае выхода из строя клапана.
Время выполнения заказа и доступность имеют значение для планирования проекта. Клапаны HYDAC легко доступны в Северной Америке и Европе, доставка часто осуществляется в течение нескольких дней. Китайским производителям может потребоваться несколько недель на доставку, особенно если вам нужна индивидуальная настройка. Планируйте свои заказы соответствующим образом, чтобы избежать задержек в реализации проекта.
Чем обратный клапан RVP 25 отличается от других вариантов
Понимание альтернатив поможет вам убедиться, что обратный клапан RVP 25 является правильным выбором для вашего применения. Несколько других типов клапанов обеспечивают одностороннее регулирование потока, каждый из которых имеет разную силу.
Стандартные линейные обратные клапаны, такие как серия RV, используют тот же основной принцип, что и RVP 25, но подключаются с помощью резьбовых отверстий, а не прикручиваются болтами к коллектору. Серия RV отлично подходит для простых трубопроводных систем, но обратный клапан RVP 25 экономит значительное пространство в конструкциях коллекторов. Вы можете объединить несколько клапанов RVP 25 в компактный блок вместо того, чтобы прокладывать трубы к отдельным клапанам RV. Это уменьшает количество мест утечек и делает систему более организованной. Однако, если вы модернизируете существующую систему трубопроводов, установить клапаны RV может быть проще, чем перепроектировать их для установки на коллекторе.
Обратные клапаны с пилотным управлением имеют дополнительный порт управления, который позволяет открывать клапан даже при обратном давлении. Эта функция полезна, когда вам нужно втянуть цилиндр, заблокированный обратным клапаном. Обратный клапан RVP 25 не имеет этой пилотной функции, что делает его более простым и менее дорогим. Если вам определенно нужен пилотный режим, вам понадобится клапан другого типа. Но для базового одностороннего управления потоком более простой обратный клапан RVP 25 более надежен, поскольку в нем меньше деталей, которые могут выйти из строя.
Обратные клапаны шарового типа от таких производителей, как Zentgraf, реагируют очень быстро, поскольку шар имеет меньшую массу, чем конусный поршень. Такая быстрая реакция хорошо работает в системах с быстрыми изменениями давления. Однако конструкции конуса, подобные тем, которые используются в обратных клапанах HYDAC RVP 25, обычно обеспечивают лучшее уплотнение, поскольку конус обеспечивает большую площадь контакта с седлом. Конусная конструкция также более надежно выдерживает высокое давление в течение миллионов циклов. Ваш выбор между шаром и конусом зависит от того, нужна ли вам более быстрая реакция или лучшее уплотнение.
Пропорциональные клапаны обеспечивают переменное регулирование расхода вместо простого двухпозиционного управления. Они полностью отличаются от обратных клапанов и служат другой цели. Не путайте эти два понятия. Пропорциональные клапаны стоят намного дороже и требуют электронного управления. Обратный клапан RVP 25 — это пассивное устройство, которое срабатывает автоматически в зависимости от разницы давления. Эта простота делает его чрезвычайно надежным и подходящим для основных задач управления потоком.
Пружинные предохранительные клапаны похожи на обратные клапаны, но выполняют другую функцию. Предохранительные клапаны защищают системы от избыточного давления, открываясь, когда давление превышает установленный предел. Обратный клапан RVP 25 работает в зависимости от направления потока, а не от уровня давления. Во многих системах оба типа клапанов используются вместе. Обратный клапан RVP 25 предотвращает обратный поток, а предохранительные клапаны справляются с скачками давления.
Будущие тенденции и интеграция технологий
Гидравлические технологии продолжают развиваться, и обратный клапан RVP 25 адаптируется вместе с отраслью. Некоторые производители теперь предлагают обратные клапаны со встроенными датчиками, которые контролируют поток, давление и температуру. Эти интеллектуальные клапаны подключаются к промышленным сетям Интернета вещей, позволяя осуществлять мониторинг системы в режиме реального времени. Хотя интеграция датчиков еще не распространена конкретно в RVP 25, она показывает, в каком направлении движется технология. Прогнозируемое техническое обслуживание становится возможным, когда вы можете удаленно отслеживать работу клапана.
Улучшения в области материаловедения продлевают срок службы гидравлических компонентов в суровых условиях. Новые материалы уплотнений лучше противостоят более высоким температурам и агрессивным жидкостям, чем традиционная резина. Обработка поверхности корпусов клапанов обеспечивает лучшую коррозионную стойкость без увеличения затрат. По мере развития этих технологий мы можем ожидать, что блоки обратного клапана RVP 25 будут справляться со все более требовательными приложениями.
Миниатюризация — еще одна тенденция, затрагивающая гидравлические клапаны. Поскольку мобильное оборудование становится более компактным, возникает необходимость уменьшить гидравлические компоненты при сохранении производительности. Конструкция обратного клапана RVP 25, монтируемая на коллекторе, уже удовлетворяет эту потребность лучше, чем традиционные линейные клапаны. Будущие версии могут включать в себя еще больше функций в меньших корпусах благодаря передовым технологиям производства, таким как аддитивное производство.
Заключительные мысли об обратном клапане RVP 25
Обратный клапан RVP 25 представляет собой проверенное и надежное решение для одностороннего регулирования потока в гидравлических системах среднего давления. Его простая конструкция обеспечивает стабильную производительность в широком спектре применений: от строительного оборудования до автоматизированного производства. Способность клапана выдерживать давление до 350 бар и расход 550 литров в минуту делает его пригодным для требовательного промышленного использования.
Выбор между производителями сводится к соотнесению стоимости и требований к качеству. HYDAC предлагает высочайшую производительность и максимальную доступность. Zentgraf обеспечивает европейскую инженерию с хорошей индивидуализацией. Huade и Hengli обеспечивают функциональные характеристики по бюджетной цене. Все эти опции дают вам возможность подобрать клапан в соответствии с требованиями проекта.
Правильный монтаж и обслуживание гарантируют долгий срок службы. Установите обратный клапан RVP 25 на ровную чистую поверхность коллектора с помощью правильно затянутых болтов. Следите за тем, чтобы гидравлическая жидкость была чистой и находилась в указанном диапазоне температур. Периодически проверяйте давление открытия и заменяйте уплотнительные кольца во время основных интервалов технического обслуживания.
Подробные спецификации и модели САПР можно найти на веб-сайтах производителей, например на официальном сайте HYDAC, или на инженерных платформах, например DirectIndustry. Если вы готовы к покупке, такие поставщики, как ValinOnline, Motion Industries и Made-in-China, предлагают различные варианты цен. Независимо от того, разрабатываете ли вы новую систему или заменяете изношенный клапан, обратный клапан RVP 25 обеспечивает проверенную производительность, на которую вы можете рассчитывать.
