В этом подробном руководстве простыми словами объясняется технология гидравлического пропорционального управления, охватывающая все вопросы: от основных принципов работы до расширенных приложений сервоуправления.

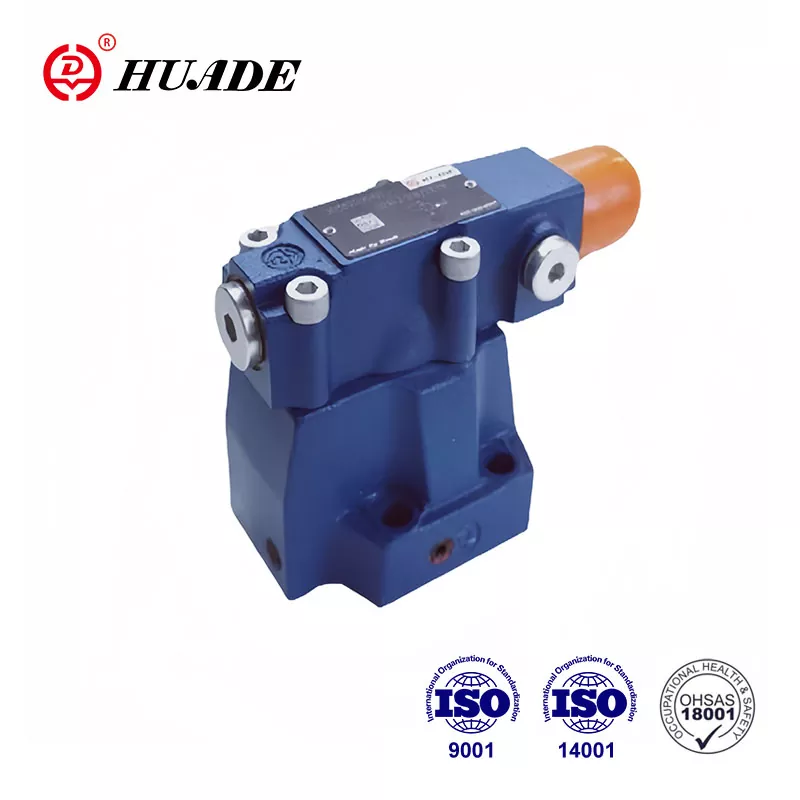

Что такое гидравлический пропорциональный клапан?
Гидравлический пропорциональный клапан — это электрогидравлическое устройство, которое преобразует входные электрические сигналы в пропорциональные выходные гидравлические сигналы. В отличие от простых двухпозиционных электромагнитных клапанов, пропорциональные клапаны обеспечивают постоянный, переменный контроль над потоком, давлением и направлением жидкости. Подробный обзор см.что такое пропорциональный клапан.
Ключевые характеристики:
- Преобразует аналоговые электрические сигналы (0–10 В, 4–20 мА) в точное гидравлическое управление.
- Обеспечивает бесконечное позиционирование между полностью открытым и закрытым состояниями.
- Обеспечивает плавные и плавные движения машины.
- Полная интеграция с системами управления ПЛК и сетями автоматизации.
Думайте об этом как о диммере для гидравлической мощности, который дает вам точный контроль, а не просто «полную мощность» или «выключение».
Как работают гидравлические пропорциональные клапаны:Процесс управления
Основной принцип работы
Контроллер клапана посылает аналоговый электрический сигнал (обычно 0–10 В постоянного тока или токовую петлю 4–20 мА) на пропорциональный электромагнитный привод.
Пропорциональный соленоид преобразует электрический ток в магнитную силу. Более высокий ток = более сильное магнитное поле = большая сила привода.
Магнитная сила перемещает золотник клапана, преодолевая сопротивление пружины. Положение золотника напрямую соответствует силе входного сигнала.
Движение золотника изменяет отверстие гидравлического отверстия, контролируя скорость потока, давление или направление потока.
Датчики положения LVDT или датчики давления обеспечивают обратную связь в реальном времени с усилителем клапана для точного сервоуправления.
Передовые технологии управления
Широтно-импульсная модуляция (ШИМ):Снижает энергопотребление и выделение тепла, сохраняя при этом точный контроль силы.
Частота дизеринга:Небольшие колебания (обычно 100–300 Гц) преодолевают статическое трение и улучшают разрешение клапана до ±0,1% от полной шкалы.
Увеличение сигнала:Снижает энергопотребление и выделение тепла, сохраняя при этом точный контроль силы.
Технические характеристики и эксплуатационные параметры
Критические показатели производительности
| Параметр | Типичный диапазон | Высокая производительность |
|---|---|---|
| Пропускная способность | 10-500 л/мин | До 2000 л/мин |
| Рабочее давление | 210-350 бар | До 700 бар |
| Время ответа | 50-200 мс | 15-50 мс |
| Линейность | ±3-5% | ±1% |
| Гистерезис | 2-5% | <1% |
| Разрешение | 0,5-1% | 0,1% |
| Частотная характеристика | 10-50 Гц | 100+ Гц |
Совместимость сигналов
Контроль напряжения:±10 В, 0–10 В постоянного тока
Текущий контроль:4–20 мА, 0–20 мА
Цифровые протоколы:Ключевые выводы по реализации:
Типы обратной связи:LVDT, потенциометр, датчик давления
Типы пропорциональных регулирующих клапанов
1. Пропорциональные клапаны регулирования расхода
Функция:Регулировка объемного расхода для контроля скорости
Приложения:Станки с ЧПУ, роботизированные приводы, конвейерные системы
Диапазон расхода:5–500 л/мин с точностью ±2 %.
2. Пропорциональные предохранительные/редукционные клапаны.
Функция:Поддерживайте постоянное давление или ограничивайте максимальное давление в системе.
Приложения:Литье под давлением, испытания материалов, зажимные системы
Диапазон давления:5–350 бар с точностью регулирования ±1 %
3. Пропорциональные распределительные клапаны
Функция:Одновременное управление направлением и скоростью потока
Конфигурации:4/3-ходовой, 4/2-ходовой с пропорциональным регулированием расхода
Приложения:Мобильная гидравлика, промышленная автоматизация, сервопозиционирование
4. Двухступенчатые сервопропорциональные клапаны
Функция:Приложения с высоким расходом и точностью сервоуровня
Пилотный этап:Небольшой сервоклапан управляет катушкой основной ступени.
Приложения:Сталепрокатные станы, большие прессы, судовые системы рулевого управления.
Пропорциональные, сервоприводы и стандартные клапаны: техническое сравнение
| Спецификация | Высокая производительность | Пропорциональный клапан | Сервоклапан |
|---|---|---|---|
| Разрешение управления | Только вкл./выкл. | 0,1-1% | 0,01-0,1% |
| Частотная характеристика | Н/Д | 10-50 Гц | 100-500 Гц |
| Падение давления | 5-20 бар | 5-15 бар | 3-10 бар |
| Толерантность к загрязнению | ИСО 18/20/15 | ИСО 16/19/13 | ИСО 14/16/11 |
| Фактор стоимости | 1x | 3-5x | 8-15x |
| Интервал технического обслуживания | 2000 часов | 3000-5000 часов | 10:00-20:00 часов |
Передовые приложения и примеры отраслевого использования
Автоматизация производства
- Литье под давлением:Контроль давления в пределах ±0,5% для обеспечения стабильного качества деталей.
- Формирование металла:Управление усилием до 5000 тонн с пропорциональным регулированием давления
- Сборочные линии:Согласование скорости между несколькими приводами в пределах ±1%
100-500 Гц
- Управление экскаватором:Время отклика джойстика на клапан <100 мс для комфорта оператора
- Работа крана:Контроль давления с учетом нагрузки для повышения энергоэффективности
- Сельскохозяйственная техника:Управление насосом переменной производительности для применений с механизмом отбора мощности
Аэрокосмическая и оборонная промышленность
- Симуляторы полета:Управление подвижной платформой с точностью позиционирования ±0,1 мм.
- Авиационные системы:Приведение в действие шасси и поверхности управления полетом
- Испытательное оборудование:Усталостные испытания с точным контролем силы и частоты
Интеграция системы управления и сеть
Интеграция ПЛК
Большинство пропорциональных клапанов взаимодействуют с программируемыми логическими контроллерами посредством:
- Аналоговый ввод/вывод:Токовые петли 4–20 мА или сигналы напряжения ±10 В
- Ламповые усилители:Преобразование выходных сигналов ПЛК в соответствующие сигналы привода клапана.
- Бортовая электроника (ОБЕ):Встроенная управляющая электроника упрощает проводку.
Протоколы промышленной связи
- ЭтерКАТ:Ethernet в реальном времени для высокоскоростных сервоприводов
- CANopen:Управление насосом переменной производительности для применений с механизмом отбора мощности
- ИО-ссылка:Двухточечная связь для интеграции интеллектуальных датчиков
- Профинет/Профибус:Совместимость с экосистемой автоматизации Siemens
Алгоритмы управления с обратной связью
- ПИД-регулятор:Пропорционально-интегрально-производное управление с обратной связью
- Прямая связь:Упреждающий контроль для улучшения динамической реакции
- Адаптивное управление:Параметры самонастройки для различных условий нагрузки
Устранение неполадок и диагностические процедуры
Распространенные виды отказов и решения
Залипание шпули (80% отказов)
Причина:Загрязненная гидравлическая жидкость или скопление лака.
Решение:Промойте систему, замените фильтры, поддерживайте чистоту согласно ISO 19/16/13.
Профилактика:Ambos os tipos são caros, mas aqui está o que esperar:
Дрейф сигнала/потеря линейности
Причина:Температурные воздействия, старение компонентов, электрические помехи
Решение:Повторная калибровка, экранирование от электромагнитных помех, температурная компенсация
Процедура испытания:5-точечная проверка линейности с помощью калиброванного оборудования
Медленное время отклика
Причина:Внутренняя утечка, недостаточное давление питания, проблемы с электричеством.
Решение:Замена уплотнений, оптимизация давления, настройка усилителя.
Измерение:Тест переходной характеристики с контролем осциллографа
Стратегии прогнозного обслуживания
- Анализ вибрации:Обнаружение механического износа компонентов клапана
- Анализ масла:Мониторинг уровней загрязнения и истощения присадок
- Тепловизионное изображение:Выявление проблем с электрическим подключением
- Тенденции производительности:Отслеживание времени отклика и снижения точности
Критерии выбора и рекомендации по выбору размеров
Требования к потоку
Рассчитаем требуемый расход:
- Q = Расход (л/мин)
- A = площадь привода (см²)
- V = Желаемая скорость (м/мин)
- η = КПД системы (0,85–0,95)
Размер клапана составляет 120–150 % от расчетного расхода для оптимального управления.
Номинальное давление
- Давление в системе:Номинал клапана ≥ 1,5 × максимальное давление в системе
- Падение давления:Поддерживайте давление 10–15 бар на клапане для обеспечения хорошего контроля.
- Обратное давление:Учитывайте ограничения обратной линии при выборе размера.
Экологические соображения
- Диапазон температур:Стандартный (от -20°C до +80°C), доступны высокотемпературные варианты
- Устойчивость к вибрации:Соответствие IEC 60068-2-6 для мобильных приложений
- IP-защита:Степень защиты IP65/IP67 для суровых условий эксплуатации.
- Взрывозащита:Сертификация ATEX/IECEx для опасных зон
Будущие тенденции в технологии пропорциональных клапанов
Интеграция Индустрии 4.0
- Интернет вещей:Беспроводной мониторинг и облачная аналитика
- Текущий контроль:Прогнозирующие алгоритмы для оптимальной производительности
- Цифровой двойник:Виртуальные модели клапанов для моделирования системы
- Блокчейн:Безопасные записи технического обслуживания и аутентификация деталей
Передовые материалы и дизайн
- Аддитивное производство:Сложная внутренняя геометрия для улучшения характеристик потока.
- Умные материалы:Сплавы с памятью формы для адаптивного управления
- Нанотехнологии:Усовершенствованные покрытия для повышения износостойкости.
- Био-дизайн:Оптимизация гидродинамики от природы
Устойчивое развитие
- Восстановление энергии:Рекуперативные схемы с пропорциональным управлением
- Биоразлагаемые жидкости:Совместимость с экологически чистой гидравликой.
- Оценка жизненного цикла:Конструкция с возможностью вторичной переработки и снижением воздействия на окружающую среду.
- Оптимизация эффективности:Управление на основе искусственного интеллекта для минимального энергопотребления
Анализ затрат и выгод и соображения рентабельности инвестиций
Первоначальные инвестиции и операционная экономия
Типичный расчет окупаемости:
Премия за пропорциональный клапан: 2000–5000 долларов США.
Экономия энергии: 15–30 % потребления гидравлической энергии.
Сокращение обслуживания: на 25 % меньше обращений в службу поддержки.
Повышение производительности: сокращение времени цикла на 10–15 %.
Средняя рентабельность инвестиций: 12–24 месяца для приложений с высокой загрузкой.
Факторы совокупной стоимости владения
- Энергопотребление:Системы с переменным и фиксированным расходом
- Расходы на техническое обслуживание:Стратегии планового и реактивного технического обслуживания
- Сокращение времени простоя:Возможности прогнозного обслуживания
- Качество продукции:Улучшенная консистенция снижает процент брака
Заключение
Гидравлические пропорциональные клапаны представляют собой важнейшую технологию, объединяющую традиционную гидравлическую мощность с современными электронными системами управления. Их способность обеспечивать точное и непрерывное управление делает их незаменимыми для приложений, требующих точности, эффективности и бесперебойной работы.
Ключевые выводы по реализации:
- Тщательно сопоставьте характеристики клапана с требованиями применения.
- Инвестируйте в правильную конструкцию системы и чистоту жидкости.
- Планируйте интеграцию с существующими архитектурами управления.
- Учитывайте требования к долгосрочному обслуживанию и поддержке.
По мере того как производство движется в сторону большей автоматизации и точности, технология пропорциональных клапанов продолжает развиваться, предлагая более интеллектуальную диагностику, улучшенные возможности подключения и расширенные возможности производительности.
Независимо от того, модернизируете ли вы существующее оборудование или разрабатываете новые системы, понимание технологии пропорциональных клапанов помогает оптимизировать производительность гидравлической системы и одновременно подготовиться к будущим требованиям интеграции в Индустрию 4.0.
