Как работает гидравлический клапан управления потоком?

Гидравлические системы являются основой бесчисленных промышленных применений, от строительного оборудования и производственного оборудования до аэрокосмических систем и автомобильных компонентов. В основе этих систем лежит критический компонент, который определяет производительность, эффективность и точность: клапан управления гидравлическим потоком. Понимание того, как работают эти клапаны, необходимо для всех, кто участвует в проектировании, техническом обслуживании или эксплуатации гидравлической системы.

Что такоеКлапан управления гидравлическим потоком?

Гидравлический клапан управления потоком-это точное инженерное устройство, предназначенное для регулирования скорости потока гидравлической жидкости внутри системы. В отличие от простых клапанов, управляющих потоком, клапаны управления потоком обеспечивают переменное ограничение потока жидкости, что позволяет операторам тонко настроить скорость и силу гидравлических приводов, таких как цилиндры и двигатели. Эти клапаны по существу действуют как «дроссель» гидравлических систем, контролируя, как работают быстро или медленные гидравлические компоненты.

Основная функция этих клапанов выходит за рамки простой регуляции потока. Они поддерживают постоянную производительность в различных условиях нагрузки, компенсируют колебания давления и обеспечивают плавное контролируемое движение гидравлического механизма. Этот уровень управления имеет решающее значение в приложениях, где время точности, регулирование скорости и плавная работа имеют первостепенное значение.

Основные принципы эксплуатации

Фундаментальный принцип, лежащий в основе гидравлических клапанов управления потоком, вращается вокруг контролируемого ограничения потока жидкости. Когда гидравлическая жидкость сталкивается с ограничением на своем пути, скорость потока уменьшается, в то время как давление нарастает вверх по течению от ограничения. Изменяя размер этого ограничения, клапаны управления потоком могут точно модулировать скорость потока.

Большинство клапанов управления потоком работают на принципе отверстия, где жидкость проходит через калиброванное отверстие. По мере того, как размер открытия меняется, так и скорость потока. Взаимосвязь между размером отверстия, различием давления и скоростью потока следует за установленными гидравлическими принципами, что обеспечивает предсказуемый и повторяемый контроль.

Внутренний механизм клапана, как правило, состоит из подвижного элемента, таких как катушка, игла или поппет, который может быть расположен для создания ограничения переменной. Этот элемент приводится в действие различными средствами, включая ручную регулировку, нагрузку пружины или электронное управление, в зависимости от требований к конструкции клапана и применения.

Типы клапанов управления гидравлическим потоком

Игольчатые клапаны

Игла клапаны представляют самую простую форму управления потоком, включающую коническую иглу, которая перемещается и из точно обработанного сиденья. Когда игла регулируется, она меняет эффективную площадь потока, обеспечивая мелкий контроль над скоростями потока. Эти клапаны преуспевают в приложениях, требующих точной, ручной корректировки и обычно встречаются в приборах и приложениях с низким потоком.

Конструкция игольчатого клапана обеспечивает чрезвычайно тонкую регулировку потока, что делает его идеальным для калибровочных целей и ситуаций, когда небольшие изменения скорости потока могут значительно повлиять на производительность системы. Тем не менее, они обычно требуют ручной корректировки и могут не подходить для применений, требующих частых изменений скорости потока.

Дроссельная заслонка

Клапаны дроссельной заслонки, также известные как фиксированные отверстия, используют простое ограничение для управления потоком. Несмотря на то, что они базовые в дизайне, они очень эффективны во многих приложениях. Эти клапаны могут быть вручную регулируемые или фиксированные, в зависимости от требований применения. Основное ограничение основных дроссельных клапанов заключается в том, что скорость потока варьируется в зависимости от дифференциала давления по всему клапану.

Усовершенствованные конструкции дроссельной заслонки включают механизмы компенсации давления для поддержания постоянных скоростей потока, несмотря на изменения давления. Эта функция делает их подходящими для приложений, где условия нагрузки меняются, но требуется последовательная скорость привода.

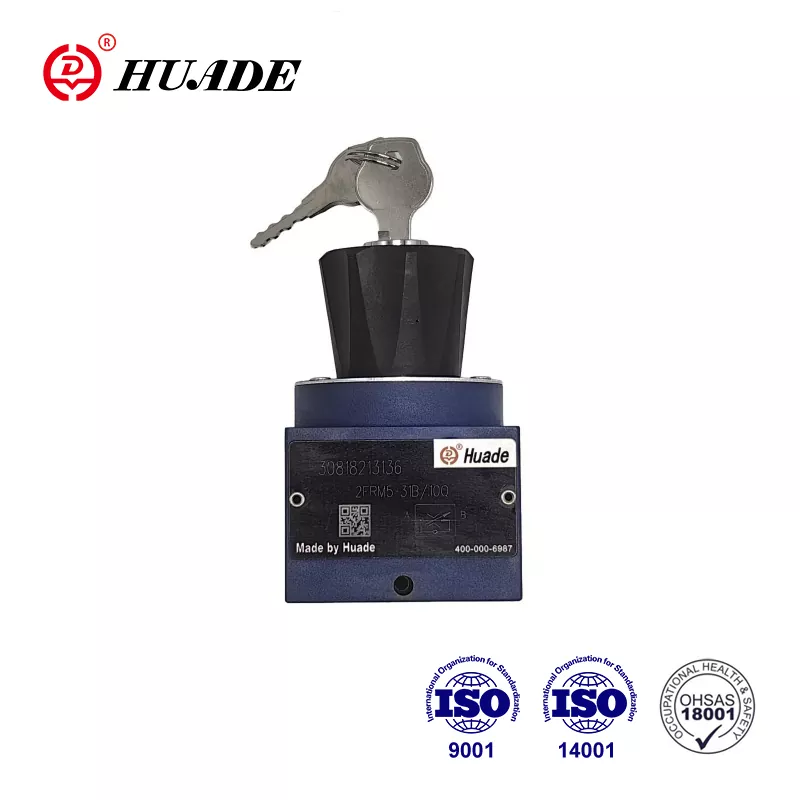

Клапаны управления потоком, компенсируемые давлением

Эти сложные клапаны представляют собой значительный прогресс в технологии управления потоком. Они поддерживают постоянные скорости потока независимо от изменений давления по всему клапану, в рамках их операционного диапазона. Это достигается с помощью механизма компенсации внутреннего давления, который автоматически регулирует размер отверстия на основе различий давления.

Компенсированная конструкция давления обычно включает в себя пружинную нагруженную катушку компенсатора, которая реагирует на изменения давления. Когда давление вниз по течению увеличивается, компенсатор автоматически открывает отверстие более широкое для поддержания постоянного потока. И наоборот, при уменьшении давления вниз по течению отверстие ограничено для предотвращения увеличения потока.

Пропорциональные клапаны управления потоком

Пропорциональные клапаны управления потоком используют электронные контрольные сигналы для модуляции скоростей потока. Эти клапаны преобразуют электрические входные сигналы - типично напряжения или тока - на пропорциональный выход потока. Они предлагают точные возможности дистанционного управления и могут быть легко интегрированы в автоматизированные системы.

Электронный управление позволяет регулировать динамическую регулирование потока на основе обратной связи системы, позволяя сложным стратегиям управления, таким как управление потоком в замкнутой контуре, профили запрограммированного потока, и интеграция с компьютеризированными системами управления.

Ключевые компоненты и их функции

Внутренняя конструкция гидравлических клапанов управления потоком варьируется в зависимости от типа, но несколько ключевых компонентов распространены в разных конструкциях. В корпусе клапана содержится все внутренние компоненты и обеспечивает входные и выходные порты для подключения к жидкости. Он должен противостоять давлению системы, обеспечивая точные внутренние проходы.

Элемент управления - будь то игла, катушка или поптет - создает ограничение переменной, которая управляет потоком. Этот компонент должен быть точно изготовлен для обеспечения плавного, точного управления потоком в рабочем диапазоне клапана. Приступающий механизм позиционирует элемент управления и может быть ручным, управляемым пружиной или в электронном виде.

Уплотнительные элементы предотвращают внутреннюю и внешнюю утечку, обеспечивая эффективную работу и надежность системы. Эти уплотнения должны выдерживать требования к совместимости гидравлической жидкости, циклы давления и изменения температуры в течение всего срока службы клапана.

В клапанах с компенсацией давления сборка компенсатора автоматически регулирует эффективный размер отверстия в зависимости от условий давления. Обычно это включает в себя катушку компенсатора, пружину и связанные с ними проходные проходы, которые позволяют функции компенсации давления.

Соображения установки и применения

Правильная установка клапанов управления гидравлическим потоком имеет решающее значение для оптимальной производительности и долговечности. Направление потока должно наблюдаться, так как большинство клапанов предназначены для однонаправленного потока. Клапан должен быть установлен в доступном месте для корректировки и технического обслуживания, с адекватным зазором для соединений и обслуживания.

Загрязнение системы является основным врагом управляющих клапанов потока, так как частицы могут мешать точным зазорам, необходимым для точного управления потоком. Соответствующая фильтрация вверх по течению от клапанов управления потоком имеет важное значение, причем рейтинги фильтров обычно указываются производителем клапанов.

Температурные соображения также важны, так как изменение вязкости гидравлической жидкости с температурой, влияющие на характеристики потока. Некоторые приложения могут потребовать температурной компенсации или выбора клапанов, предназначенных для конкретного диапазона температур.

Клапаны управления потоком находят приложения в многочисленных отраслях и системах. В мобильной гидравлике они контролируют скорость рук экскаваторов, движения крана и позиционирования сельскохозяйственного орудия. Промышленные применения включают в себя контроль тарифов в процессе производства, системы позиционирования и оборудование для обработки материалов.

Обслуживание и устранение неполадок

Регулярное техническое обслуживание обеспечивает надежную работу и продлевает срок службы клапана. Это включает в себя периодическую проверку внешних компонентов, проверку механизмов корректировки и мониторинг уровней загрязнения системы. Внутреннее обслуживание обычно включает замену уплотнения и проверку элементов управления на наличие износа или повреждения.

Общие проблемы с устранением неполадок включают в себя неустойчивое управление потоком, что может указывать на загрязнение или изношенные элементы управления, а также неспособность достичь желаемых скоростей потока, что может указывать на внутренний ущерб или неправильный размер клапана. Понимание этих режимов отказа помогает обслуживающему персоналу быстро диагностировать и решить проблемы.
