Вы когда-нибудь видели, как ваше гидравлическое оборудование внезапно замедлилось? Или заметили, что давление в вашей системе водоснабжения ведет себя странно? В девяти случаях из десяти виновником является клапан регулирования расхода, требующий некоторого внимания. Если вы ломаете голову, гадая, как точно настроить эти важные компоненты, вы попали по адресу.
Клапаны регулирования расхода подобны ручкам регулировки объема жидкостных систем: они контролируют скорость потока жидкости или газа по трубам. Точно так же, как и регулировка круиз-контроля вашего автомобиля, правильная настройка этих клапанов может означать разницу между плавной работой и дорогостоящими поломками.
Независимо от того, устраняете ли вы проблемы с регулировкой клапанов в гидравлических системах, управляете расходом воды в промышленных процессах или выполняете точную настройку пневматического оборудования, это полное руководство расскажет вам все, что вам нужно знать о безопасной и эффективной регулировке клапанов управления потоком.
- 01Что такое клапан регулирования потока?
- 02Типы клапанов регулирования потока
- 03Отраслевые стандарты и соответствие
- 04Инструменты, которые вам понадобятся
- 05Пошаговое руководство по настройке
- 06Регулировка определенных типов клапанов
- 07Распространенные проблемы и решения
- 08Понимание кавитации
- 09Техническое обслуживание и лучшие практики
Что такое клапан регулирования потока?

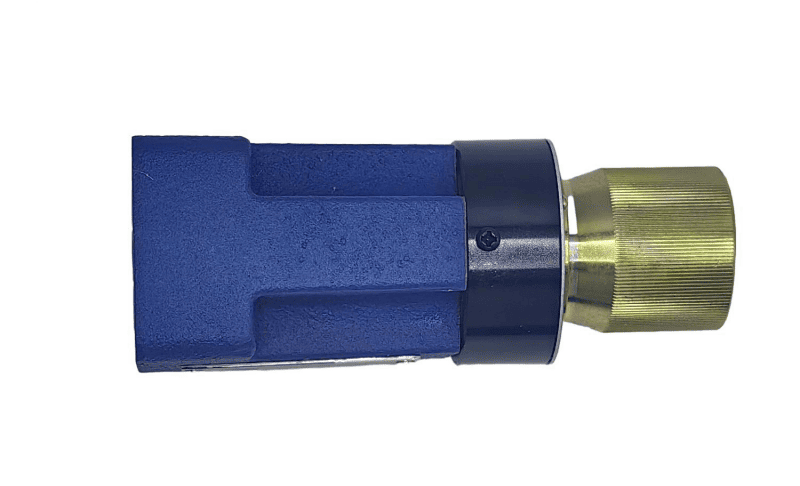

Клапан регулирования расхода — это устройство, которое контролирует, сколько жидкости (жидкости или газа) проходит через трубу или систему. Думайте об этом как о кране на кухне: вы можете повернуть его, чтобы вылить больше или меньше воды. Но клапаны регулирования расхода гораздо более точны и используются в промышленных системах, машинах и оборудовании.
По данным Международного общества автоматизации (ISA), клапаны регулирования расхода являются фундаментальными компонентами управления промышленными процессами и служат конечными элементами управления, которые регулируют скорость потока жидкости для поддержания желаемой производительности системы.[1]
Почему важны клапаны регулирования расхода
Эти клапаны имеют решающее значение, поскольку они:
- Контролируйте скорость гидравлических цилиндров и двигателей.
- Предотвратите повреждение системы из-за слишком высокого давления
- Экономьте энергию за счет оптимизации скорости потока
- Системы с различными нагрузками или давлениями
- Помогите поддерживать стабильную производительность
Если клапан регулирования потока не отрегулирован должным образом, вы можете заметить:
- Оборудование работает слишком быстро или слишком медленно
- Резкие или резкие движения в гидравлических системах.
- Пустая трата энергии и более высокие затраты
- Преждевременный износ компонентов системы
Типы клапанов регулирования потока

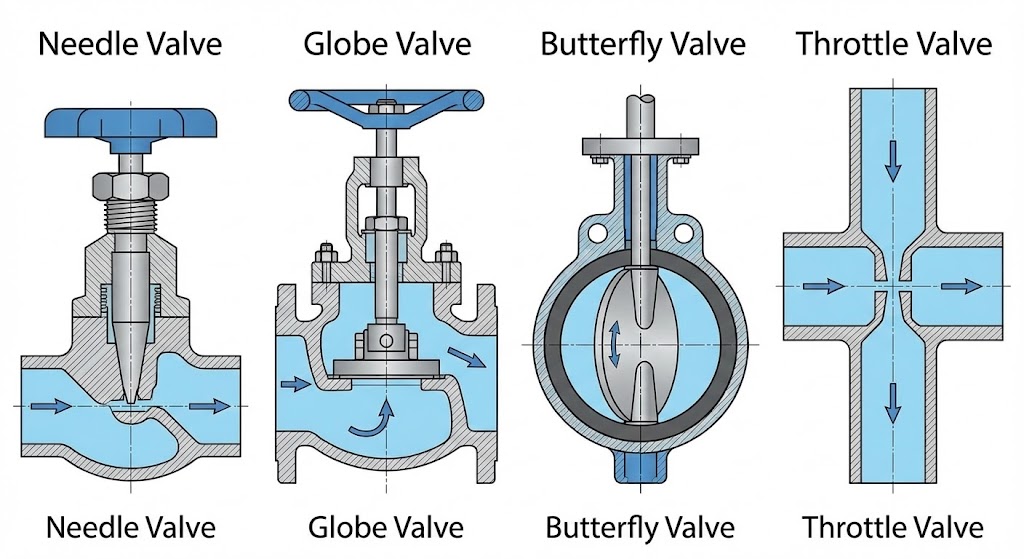

Прежде чем мы углубимся в настройки, давайте посмотрим на основные типы, с которыми вы столкнетесь:
Игольчатые клапаны
В них используется заостренная игла для контроля потока через небольшое отверстие. Они отлично подходят для точного контроля, но создают больший перепад давления.
Лучше всего подходит для: точной настройки расхода в небольших системах, топливных смесях или деликатных применениях.
Шаровые клапаны
У них есть диск, который перемещается вверх и вниз, чтобы контролировать поток. Они отлично подходят для дросселирования (постепенного регулирования потока), но могут быть громоздкими.
Лучше всего подходит для: водяных систем, паровых систем и ситуаций, когда вам нужна хорошая возможность отключения.
Поворотные заслонки
В них используется вращающийся диск для управления потоком. Они быстры в работе, но менее точны при точной настройке.
Лучше всего подходит для: больших трубопроводных систем, систем быстрого отключения и систем с ограниченным пространством.
Дроссельные клапаны
Простые клапаны, ограничивающие поток через регулируемое отверстие. Распространен в пневматических (воздушных) системах.
Лучше всего подходит для: базового регулирования расхода в воздушных системах и простых гидравлических контурах.
Клапаны с компенсацией давления и клапаны без компенсации
Это важное различие, которое влияет на то, как вы будете регулировать клапан:
- Как они работают:Расход меняется при изменении давления в системе
- Плюсы:Простой, надежный и экономичный
- Минусы:Расход меняется в зависимости от колебаний давления
- Лучше всего для:Системы со стабильным давлением
- Как они работают:Поддержание постоянного потока даже при изменении давления
- Плюсы:Стабильная производительность независимо от изменений давления
- Минусы:Более сложный и дорогой
- Лучше всего для:Kritiskt tryckfallsförhållande
Исследование опубликовано в журналеМашиныдемонстрирует, что клапаны регулирования расхода с компенсацией давления используют внутренние механизмы компенсации для автоматической регулировки изменений давления, тем самым поддерживая постоянный расход в условиях динамической нагрузки.[2]
Отраслевые стандарты и соответствие
При регулировке клапанов регулирования расхода важно следовать установленным отраслевым стандартам. К основным организациям по стандартизации, регулирующим проектирование и испытания клапанов, относятся:[3][4]
-
Стандарты ANSI/ISA:Международное общество автоматизации публикует серию стандартов ISA-75, которые содержат подробные рекомендации по проектированию, испытаниям и эксплуатации регулирующих клапанов. Ключевые стандарты включают в себя:
- ANSI/ISA-75.01.01 (уравнения определения пропускной способности)
- ANSI/ISA-75.05.01 (Терминология регулирующего клапана)
- ANSI/ISA-75.11.01 (собственные характеристики расхода и диапазон регулирования)
-
Стандарты ИСО:Международная организация по стандартизации предоставляет всемирно признанные стандарты, такие как:
- ISO 5208 (Испытание давления промышленных клапанов)
- ISO 6263 (Монтажные поверхности клапанов регулирования расхода с компенсацией)
- ISO 6403 (Клапаны, регулирующие расход и методы испытаний под давлением)
- Стандарты API:Американский институт нефти устанавливает стандарты, особенно относящиеся к нефтегазовой отрасли, включая API 598 для процедур проверки и испытаний клапанов.
Эти стандарты обеспечивают безопасность, надежность и совместимость клапанов различных производителей и областей применения.
O que observar:
Прежде чем приступить к регулировке клапана, соберите следующие необходимые инструменты:
| Инструмент | Цель |
|---|---|
| Расходомер | Измеряет фактическую скорость потока жидкости |
| Манометр | Контролирует давление в системе |
| Разводной ключ | Производит регулировку клапанов |
| Контргайки или зажимы | Защищает ваши настройки |
| Защитное оборудование | Защищает вас во время работы |
⚠️ Безопасность превыше всего: важные меры предосторожности.
Никогда не пропускайте меры безопасности! Работа с системами, находящимися под давлением, может быть опасной. Вот что вы должны сделать:
Прежде чем начать:
- Выключите систему и сбросьте все давление.
- Подождите, пока система остынет, если она была горячей.
- Надевайте защитные очки и перчатки
- Иметь рядом коллегу на случай чрезвычайной ситуации
- Прочтите руководство по системе для получения конкретных инструкций по технике безопасности.
Процедуры блокировки/маркировки:
- Блокируйте и маркируйте источники энергии, чтобы предотвратить случайный запуск.
- Убедитесь, что все давление сброшено.
- Информируйте других работников о работах по техническому обслуживанию.
Пошаговое руководство по регулировке клапанов регулирования расхода
Шаг 1: Подготовьтесь к корректировке
- Выключите систему безопасно, следуя надлежащим процедурам.
- Определите целевой расход по характеристикам системы.
- Проверьте текущее положение клапана и запишите все существующие настройки.
- Установите расходомер и манометры, если они еще не установлены.
Шаг 2: Базовый процесс настройки
Начните с небольших корректировок – никогда не вносите большие изменения сразу.
- Медленно поверните регулировочный винт или ручку:
- По часовой стрелке (затягивание)= Меньший поток
- Против часовой стрелки (ослабление)= Больше потока
- Делайте только от 1/8 до 1/4 оборота за раз.
- Проверяйте систему после каждой небольшой регулировки.
Шаг 3. Мониторинг и точная настройка
- Запустите систему и посмотрите показания расходомера.
- Сравните то, что вы видите, с тем, что вы хотите: достигаете ли вы своей цели?
- При необходимости вносите небольшие изменения — здесь важно терпение.
- Следите за манометрами, чтобы оставаться в безопасных пределах.
- Дайте системе минуту на то, чтобы прийти в норму после каждой регулировки – не торопитесь!
Недавние исследования в области цифрового управления гидравлическим потоком показывают, что правильное время регулировки имеет решающее значение: для достижения точных измерений расхода системам требуются периоды стабилизации между регулировками.[5]
Шаг 4. Зафиксируйте настройки и задокументируйте все
Как только вы добьетесь идеального потока, пришло время обеспечить эту регулировку.
- Используйте контргайки или зажимы, чтобы предотвратить смещение настроек.
- Тестируйте все в нормальных рабочих условиях, а не просто на холостом ходу.
- Запишите свои настройки — поверьте, потом вы скажете себе спасибо.
Что записывать:
- Исходное положение клапана (поворот из закрытого положения)
- Достигнут конечный расход
- Давление в системе во время работы
- Дата корректировки
- Любые необычные наблюдения
Регулировка определенных типов клапанов
Регулировка определенных типов клапанов
Игольчатые клапаны требуют особого ухода, поскольку они очень чувствительны:
- Полностью закройте клапан, повернув его по часовой стрелке до упора (не перетягивайте!)
- Медленно откройте, повернув против часовой стрелки.
- Делайте очень небольшие регулировки — 1/8 оборота или меньше.
- Стабильная производительность независимо от изменений давления
Совет:Если вы регулируете игольчатый клапан топливной смеси, начните с обедненной смеси (меньше топлива) и постепенно добавляйте больше, пока не получите плавную работу. Это предотвращает затопление и возможный ущерб.
Важное примечание. После первоначальной настройки вам может потребоваться повторная точная настройка, когда система какое-то время будет работать под полной нагрузкой. Не удивляйтесь, если в первые несколько часов работы что-то изменится.
Дроссельный клапан
Калибруйте настройки расхода ежегодно или в соответствии с указаниями.
- Полностью закройте клапан
- Откройте один полный оборот в качестве отправной точки
- Регулируйте постепенно, пока не достигнете желаемого потока.
Эти клапаны справляются с большими регулировками лучше, чем игольчатые клапаны.
Регулировка клапана с компенсацией давления
Эти клапаны легче регулировать, поскольку они поддерживают постоянный поток:
- Разблокируйте механизм регулировки, если он имеет блокировку.
- Поверните ручку регулировки.
Важно: проверьте этикетку клапана. Обычно по часовой стрелке = меньший поток, но некоторые производители наоборот. - Лучше всего подходит для: базового регулирования расхода в воздушных системах и простых гидравлических контурах.
- Заблокируйте настройку, когда вы будете удовлетворены потоком
Как отмечается в исследованиях гидравлических систем, в клапанах с компенсацией давления используются компенсационные золотники, которые поддерживают постоянный поток, автоматически регулируя изменения давления, с демпфирующими механизмами для предотвращения колебаний между насосом и клапаном.[6]
Некомпенсированная регулировка клапана
Они требуют большего внимания к давлению в системе:
- Контролируйте расход и давление во время регулировки.
- Используйте диаграммы производителя, чтобы соотнести настройки со скоростью потока.
- Имейте в виду, что изменения давления повлияют на ваш кровоток.
- Может потребоваться повторная регулировка, если давление в системе меняется во время работы.
Распространенные проблемы и решения
Возможные причины: Грязь, коррозия или отсутствие смазки.
Решение: Очистите и смажьте механизм регулировки.
Возможные причины: Ослабленный регулировочный винт, изношенные детали, изменения давления в системе.
Решение: дважды проверьте затяжку всех контргаек, при необходимости замените изношенные детали, рассмотрите возможность перехода на клапаны с компенсацией давления для нестабильных систем.
Возможные причины: кавитация, турбулентный поток, недостаточный размер клапана.
Решение: проверьте, соответствует ли размер клапана вашему применению, уменьшите падение давления или установите антикавитационный трим.
Возможные причины: Изношенные уплотнения, повреждение корпуса клапана.
Решение: замените уплотнения или весь клапан, если корпус поврежден.
Возможные причины: Засоренные каналы, изношенные внутренние детали.
Решение: Очистите клапан изнутри, замените изношенные детали.

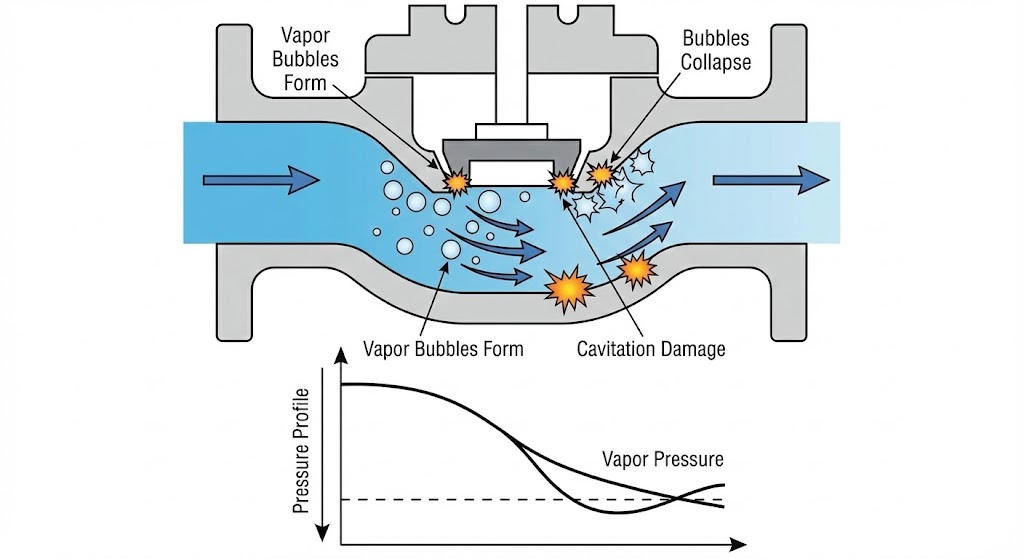

Понимание кавитации в регулирующих клапанах
Кавитация – одно из наиболее разрушительных явлений, воздействующих на регулирующую арматуру. Это происходит, когда местное давление в клапане падает ниже давления паров жидкости, что приводит к образованию пузырьков пара. Когда эти пузырьки впоследствии схлопываются в областях с более высоким давлением, они создают ударные волны, которые могут вызвать серьезное повреждение внутренних частей клапана.[7]
Согласно исследованиям компании Emerson, кавитация характеризуется четырьмя основными негативными эффектами: высоким уровнем шума (часто превышающим 110 дБ), чрезмерной вибрацией, повреждением материала из-за точечной коррозии и ухудшением эффективности регулирования потока.[8]Повреждение обычно проявляется в виде шероховатой, похожей на золу поверхности на компонентах клапана.
Стратегии профилактики
Предотвращение кавитации имеет решающее значение для долговечности клапана. Эксперты отрасли рекомендуют несколько подходов:[9][10]
- Правильный размер клапана:Убедитесь, что размер клапана соответствует условиям применения, чтобы избежать чрезмерных перепадов давления.
- Ступенчатое падение давления:Используйте несколько клапанов в последовательном или многоступенчатом исполнении для постепенного распределения перепада давления.
- Антикавитационная отделка:Установите специальный трим с несколькими путями потока, которые увеличивают коэффициент кавитации (Xfz).
- Дизайн системы:Разместите клапаны на более низких высотах или в более прохладных местах, чтобы увеличить давление на выходе.
- Выбор материала:Используйте закаленные материалы для компонентов клапана, подверженных кавитации.
Стандарт Международной электротехнической комиссии IEC 60534-8-4 предоставляет подробные методы прогнозирования кавитации и образования шума в регулирующих клапанах.[11]
Факторы, влияющие на производительность клапана
Понимание этих факторов поможет вам лучше адаптироваться:
-
Свойства жидкости:Густые жидкости (высокая вязкость) текут медленнее, чем жидкие жидкости; изменения температуры влияют на толщину жидкости; агрессивные жидкости могут потребовать использования специальных материалов для клапанов.
Исследования показывают, что такие параметры клапана, как диаметр сердечника, жесткость пружины и диаметр демпфирующего отверстия, существенно влияют на динамические характеристики потока.[12] - Дизайн системы:Размер и расположение труб влияют на перепад давления; правильный размер клапана имеет решающее значение для хорошего управления; поддержка и выравнивание предотвращают механическое напряжение.
- Условия эксплуатации:Колебания давления больше влияют на некомпенсированные клапаны; перепады температур могут повредить компоненты клапана; загрязнения в жидкости могут засорить каналы клапанов.
Советы по техническому обслуживанию для оптимальной производительности
Регулярные задачи по техническому обслуживанию:
- Ежемесячно очищайте клапан и прилегающую территорию.
- Проверка герметичности во время плановых проверок.
- Смажьте движущиеся части согласно рекомендациям производителя.
- Замените фильтры, чтобы жидкость оставалась чистой.
- Калибруйте настройки расхода ежегодно или в соответствии с указаниями.
Признаки того, что ваш клапан требует внимания:
- Трудно внести коррективы
- Непостоянные скорости потока
- Необычные шумы во время работы
- Видимые утечки или коррозия
- Непостоянные скорости потока
Реальные сценарии применения
Производственное оборудование
Проблема:Скорость гидравлической подачи вашего станка с ЧПУ непостоянна, что приводит к ухудшению качества поверхности.
Решение:Отрегулируйте клапан регулирования потока, чтобы поддерживать постоянную скорость резания, улучшая качество продукции и срок службы инструмента.
Системы отопления, вентиляции и кондиционирования
Проблема:В некоторых комнатах слишком жарко, а в других холодно.
Решение:Сбалансируйте поток воды через контуры отопления/охлаждения, регулируя клапаны управления зонами.
Гидравлические подъемники и прессы
Проблема:Прерывистые движения или медленная работа, влияющая на производительность.
Решение:Точная настройка управления потоком для достижения плавной и постоянной скорости, соответствующей требованиям вашего процесса.
Хотя многие регулировки клапанов могут выполняться операторами, обратитесь к профессионалу в следующих случаях: Клапан является частью критически важной системы безопасности, вы не уверены в правильности процедур, в системе используются опасные жидкости, несколько клапанов нуждаются в скоординированной регулировке или вы столкнулись с неожиданными проблемами во время регулировки.
Заключение
Правильная регулировка клапанов регулирования потока — это навык, который совершенствуется с практикой. Начните с небольших корректировок, уделите приоритетное внимание безопасности и не торопите процесс. Помните, что каждая система уникальна, поэтому то, что подходит для одного приложения, может потребовать модификации для другого.
Ключом к успеху является понимание вашего конкретного типа клапана, соблюдение надлежащих процедур безопасности и отраслевых стандартов, а также постепенная корректировка при мониторинге производительности системы. Проявив терпение и внимание к деталям, вы сможете оптимизировать производительность вашей системы и продлить срок службы вашего оборудования.
Держите это руководство под рукой и не стесняйтесь обращаться к руководству вашей системы или обращаться к профессионалу, если вы не уверены в какой-либо процедуре. Правильная регулировка клапана – это инвестиция в надежность и эффективность вашей системы.
Краткий справочный контрольный список
Перед началом:
- ☑ Система отключена и давление сброшено.
- ☑ Защитное оборудование включено
- ☑ Инструменты собраны
- ☑ Определен целевой расход.
Во время регулировки:
- ☑ Только небольшие постепенные изменения.
- ☑ Контролируйте расход и давление
- ☑ Дайте системе стабилизироваться
- ☑ Настройки записи
После регулировки:
- ☑ Настройки заблокированы
- ☑ Система протестирована в нормальных условиях.
- Защищает ваши настройки
- ☑ Плановое техническое обслуживание
Помните: в случае сомнений проконсультируйтесь с опытным техническим специалистом или производителем клапана для получения рекомендаций, касающихся вашей системы. Всегда обращайтесь к применимым стандартам ANSI, ISA и ISO для вашего конкретного типа клапана и применения.
Ссылки
- Международное общество автоматизации (ISA). МСА 75.05.01-2016 - Терминология регулирующей арматуры.
- Исследование динамических характеристик нового водогидравлического клапана регулирования расхода воды высокого давления. Машины, 2024.
- Стандарты на клапаны – Американский национальный институт стандартов (ANSI), Международная организация по стандартизации (ISO) и Международное общество автоматизации (ISA)..
- Серия стандартов ISA-75 для регулирующих клапанов. Международное общество автоматизации.
- Цифровые гидравлические клапаны: достижения в исследованиях, Гелион, 2024,
- Гидравлический клапан регулирования расхода с предохранительным клапаном - Руководство по эксплуатации. Делаван Флюид Пауэр.
- Кавитация в регулирующих клапанах – технический обзор. КЛА-ВАЛ, 2020.
- Кавитация в регулирующих клапанах. Решения Emerson для автоматизации.
- Регулирующий клапан Предотвращение кавитации и шума. Корпорация Валин.
- Как предотвратить кавитацию в дроссельных регулирующих клапанах. Блог ISA, Ганс Д. Бауманн, доктор философии, физкультура, 2021 г.
- Бауманн, Х.Д. и Монсен, Дж. Ф. «Предотвратите кавитацию от разрушения тримов регулирующего клапана». Журнал Valve World, 2018. Ссылка на стандарт IEC 60534-8-4.
- Улучшение конструкции и оптимизация параметров микроклапана регулирования расхода. Научные отчеты, 2023.
