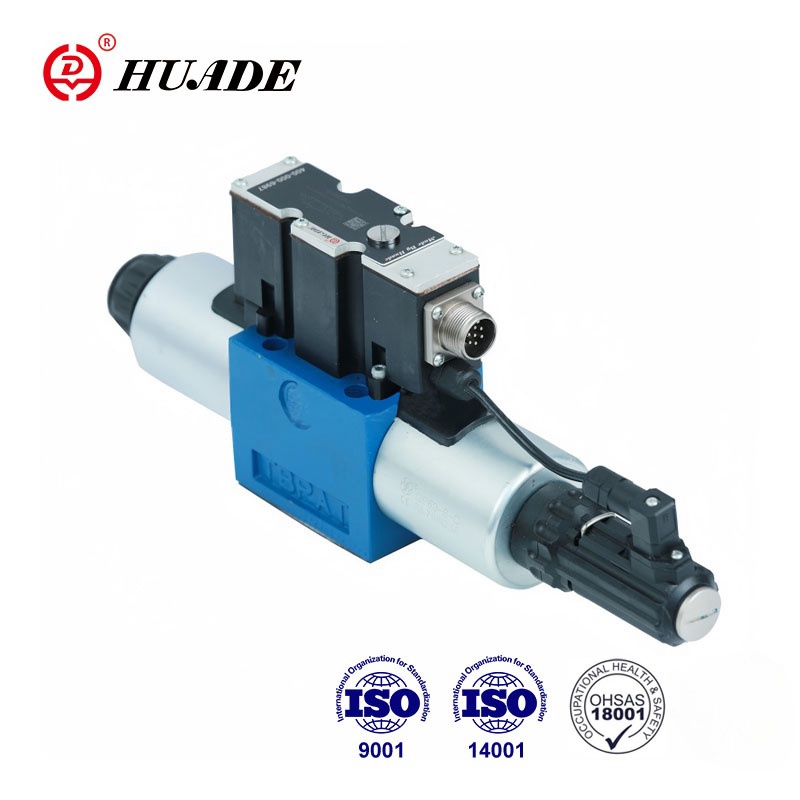

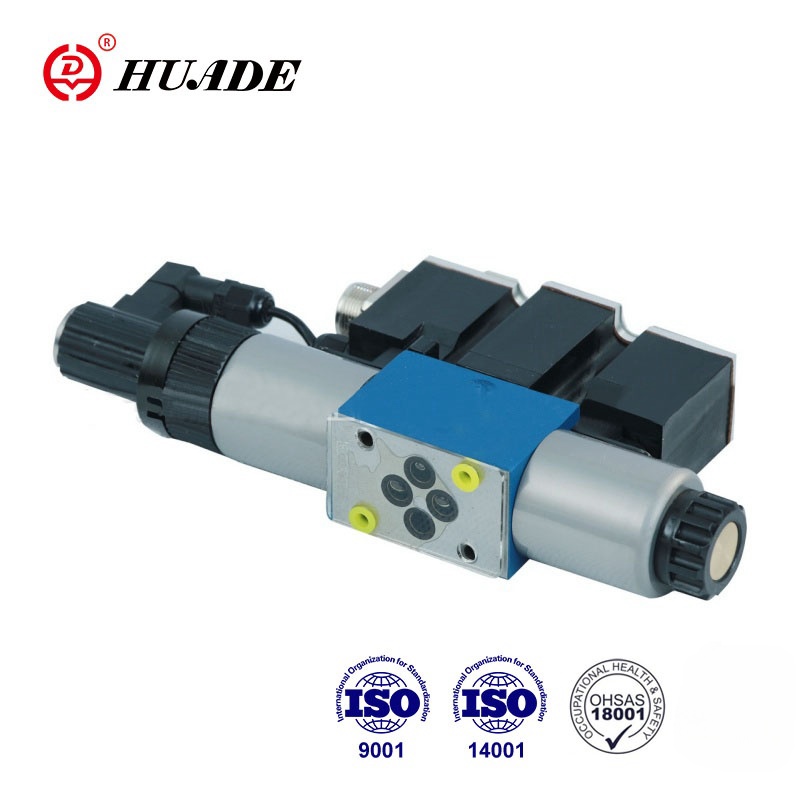

Этот клапан 4WREE-2X представляет собой пропорциональный распределитель прямого действия, управляемый пропорциональным соленоидом для управления потоком и направлением потока гидравлической жидкости. Управление электромагнитом может осуществляться через встроенный усилитель. Производительность продукта совместима с серией 4WREE-2X компании Rexroth.
| Гидравлический | |||
| Размер | 6 | 10 | |
| Рабочее давление | Порты A、P、B | 31.5 | 31.5 |
| Порт Т | 21 | 21 | |
| Номинальный расход Qvnom при △ P=1 МПа(л/мин) | 8, 16, 32 | 25, 50, 75 | |
| Макс. допустимый расход (л/мин) | 80 | 180 | |
| Степень загрязнения (мкм) | ≤20 (рекомендуется 10) | ||
| Гистерезис(%) | ≤0,1 | ||
| Разворот разворота (%) | ≤0,05 | ||
| Чувствительность ответа (%) | ≤0,05 | ||
| Жидкость под давлением | Минеральные масла, фосфорный эфир | ||
| Диапазон вязкости мм2/с | от 20 до 380 | ||
| Диапазон температуры окружающей среды (℃) | 4WRE | от -20 до +70 | |
| 4WREE | от -20 до +50 | ||
| Вес (кг) | 4WRE | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| Электрическое (встроенная электроника) | |||
| Размер | 6 | 10 | |
| Тип поставки | округ Колумбия | округ Колумбия | |
| Номинальное напряжение (В) | 24 | ||
| Номинальный ток соленоида (А) | 2.5 | ||
| Сопротивление катушки соленоида (Ом) | Сопротивление катушки при 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Долг | 100% | ||
| Макс. температура катушки (℃) | до 150 | ||
| Изоляция согласно DIN40050 | IP65 | ||
| Технические данные соответствующего усилителя | |||
| Связанный усилитель | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Напряжение питания | Номинальное напряжение В постоянного тока | 24 | |
| Нижнее предельное значение В | 19.4 | ||
| Верхнее предельное значение В | 35 | ||
| Мощность усилителя | Imax А | <2 | |
| Импульсный ток А | 3 | ||
Функции:
▶Пропорциональный распределитель прямого управления для регулирования направления и величины потока
▶Для монтажа на плите
▶Электрическая обратная связь по положению
▶Пружинный центрирующий золотник
▶Тип 4WREE, встроенная электроника клапана с интерфейсом A1 или F1
▶Срабатывание осуществляется пропорциональными электромагнитами с центральной резьбой и съемной катушкой.
▶Клапан и электронное управление из одного источника
Приложение:
Пропорциональный клапан 4WREE-2X может использоваться в различных областях, таких как станкостроение, легкая промышленность, металлургия, горнодобывающая промышленность, аэрокосмическая промышленность и т. д.
Пропорциональные гидрораспределители 4/2 и 4/3 представляют собой компоненты с прямым управлением, монтируемые на монтажной плите.
Они управляются пропорциональными соленоидами с центральной резьбой и съемной катушкой. Соленоиды опционально управляются встроенной управляющей электроникой.
Функциональное описание:
При обесточенных соленоидах (5 и 6) золотник управления (2) удерживается в центральном положении пружинами сжатия (3 и 4).
Непосредственное управление золотником управления (2) путем подачи питания на один из пропорциональных электромагнитов, напр. управление соленоидом «б» (6)
→Перемещение золотника управления (2) влево пропорционально входному электрическому сигналу.
→Соединение от P к A и от B к T через поперечные сечения в виде диафрагмы с прогрессивными характеристиками потока.
Обесточивание соленоида(6)
→Управляющий золотник (2) возвращается в центральное положение с помощью пружины сжатия (3).
HD-4WREE...A-2X
В обесточенном состоянии золотник (2) удерживается в механическом центральном положении возвратными пружинами соленоида. Для символа золотника «V» это не относится к центральному положению гидравлики! Когда цепь управления замкнутым контуром электрического клапана замыкается, золотник устанавливается в центральное гидравлическое положение.
Дизайн:
Клапан в основном состоит из:
•Корпус(1) с монтажной поверхностью
• Золотник управления (2) с пружинами сжатия (3 и 4).
• Соленоиды (5 и 6) с центральной резьбой.
• Датчик положения (7)
•Дополнительная встроенная управляющая электроника(8)
•Механическая настройка нулевой точки (9) доступна через Pg 13.5, а электрическая нулевая точка доступна через Pg 7(10) (тип 4WREE).
Символ пропорционального распределительного клапана 4WREE-2X
