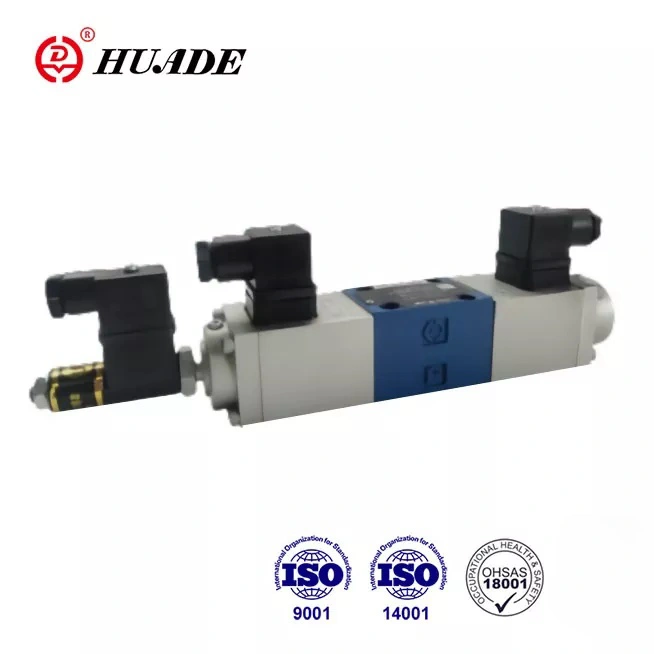

Пропорциональный клапан типа 4WRE имеет монтаж на плите, с пружинным центром. Хорошая пропускная способность, высокое давление и отличная точность повторения, удобство в использовании. Он может заменить серию 4WRE 1X, предлагаемую Rexroth, благодаря двум долгосрочным сотрудничествам с Rexroth. Производительность пропорционального клапана 4WRE может соответствовать характеристикам ведущих международных брендов. Это хорошая и доступная альтернатива.
|
Гидравлические данные |
|||
|
Размер |
6 |
10 |
|
|
Рабочее давление (МПа) |
порт А, Б, Р |
31.5 |
31.5 |
|
порт Т |
16 |
16 |
|
|
Расход (л/мин) |
65 |
260 |
|
|
Степень загрязнения(㎛) |
≤ 20 (рекомендуется ≤10) |
||
|
Гистерезис (%) |
<1 |
<1 |
|
|
Повторяемость (%) |
<1 |
<1 |
|
|
Чувствительность ответа (%) |
≤ 0,5 номинального сигнала |
≤ 0,5 номинального сигнала |
|
|
Частотная характеристика (-3 дБ) (Гц) |
6 |
4 |
|
|
Гидравлическая жидкость |
Минеральное масло (для уплотнения NBR), эфир фосфорной кислоты (для уплотнения FPM) |
||
|
Диапазон вязкости (мм²/с) |
от 2,8 до 380 |
||
|
Диапазон температур жидкости под давлением (℃) |
от -20 до +70 |
||
|
Монтажное положение |
Необязательный |
||
|
Вес (кг) |
Клапан с 1 соленоидом |
1.91 |
5.65 |
|
Клапан с 2 соленоидами |
2.66 |
7.65 |
|
|
Электрические данные |
|||
|
Тип напряжения |
Постоянное напряжение 24В или 12В |
||
|
Макс. ток на соленоид (А) |
1.5 |
1.5 |
|
|
Катушка |
Холодное значение при 20 ℃ |
5.4 |
10 |
|
Макс. теплое значение |
8.1 |
15 |
|
|
Температура окружающей среды ℃ |
до +50 |
||
|
Долг |
Непрерывный |
||
|
Температура катушки ℃ |
до +150 |
||
|
Изоляция клапана |
IP65 |
||
|
Связанный усилитель (выпрямитель 24В мостового типа) |
с 2 темпами разгона |
ВТ-5001С20(на 2 позиции) |
ВТ-5002С20(на 2 позиции) |
|
с 1 временем изменения скорости |
VT5005S10(для 3-х позиционных) |
VT 5006S10(для 3-х позиционных) |
|
|
Индуктивный позиционный датчик |
|||
|
Электрическая измерительная система |
ЛВДТ |
||
|
Ход управления (мм) |
± 4,5 линейный |
||
|
Допуск линейности (%) |
1 |
||
|
Сопротивление катушки (Ом) |
Ⅰ20 рэндов |
56 |
|
|
Ⅱ20 рэндов |
56 |
||
|
Ⅲ20 рэндов |
112 |
||
|
Индуктивность (мГн) |
от 6 до 8 |
||
|
Частота генератора (кГц) |
2.5 |
||
|
Изоляция клапана |
IP65 |
||
Функции:
▶ Клапан для регулирования направления и расхода гидравлической жидкости.
▶ Для монтажа на плите
▶ Электрическая обратная связь по положению
▶ Подпружиненный золотник управления
▶ Низкий перепад давления на контрольных площадках
▶ Клапан и электронное управление от одного поставщика.
▶ Схема монтажа по DIN 24 340, форма A, ISO4401 и CETOP – RP121H
Приложение:
Распределительный клапан 4WRE подходит для замкнутого контура и широко используется в машиностроении, легкой промышленности, металлургии, шахтах, космических полетах и других областях.
Распределители типа 4WRE имеют прямое управление с помощью пропорциональных электромагнитов и используются для регулирования направления и объема потока.
Они состоят в основном из корпуса (1), золотника управления (4), двух возвратных пружин (5), двух пропорциональных электромагнитов (2) и датчика положения (3).
Тип 4WRE6...10B... и 4WRE10... 10B...(3-позиционный)
Если на соленоид «а» (2) подается напряжение, золотник перемещается вправо, причем перемещение пропорционально входному электрическому сигналу. Управляющий золотник (4) заставляет V-образные канавки постепенно открываться для прохождения потока. Положение золотника управления (4) контролируется датчиком положения (3). При электронном управлении фактическое положение золотника сравнивается с заданным значением. Здесь у нас есть схема управления положением, которая распознает существующие различия.
между заданным значением (заданное значение) и значением обратной связи (фактическое значение) и корректируется соответствующими сигналами на соответствующих соленоидах. Как только соленоид «а» (2) обесточивается, золотник управления возвращается в центральное положение с помощью возвратных пружин (5).
Конструкция пропорционального распределительного клапана 4WRE6... и 4WRE10...
Тип4WRE..A...10B/...(2-позиционный клапан)
Принцип работы клапана этого типа такой же, как у клапана 4wRE...10B/ .. Однако клапан этого типа имеет только один датчик и один соленоид.
Конструкция пропорционального распределительного клапана 4WRE6...A... 10B и 4WRE10...A... 10B
Символ пропорционального распределительного клапана 4WRE
