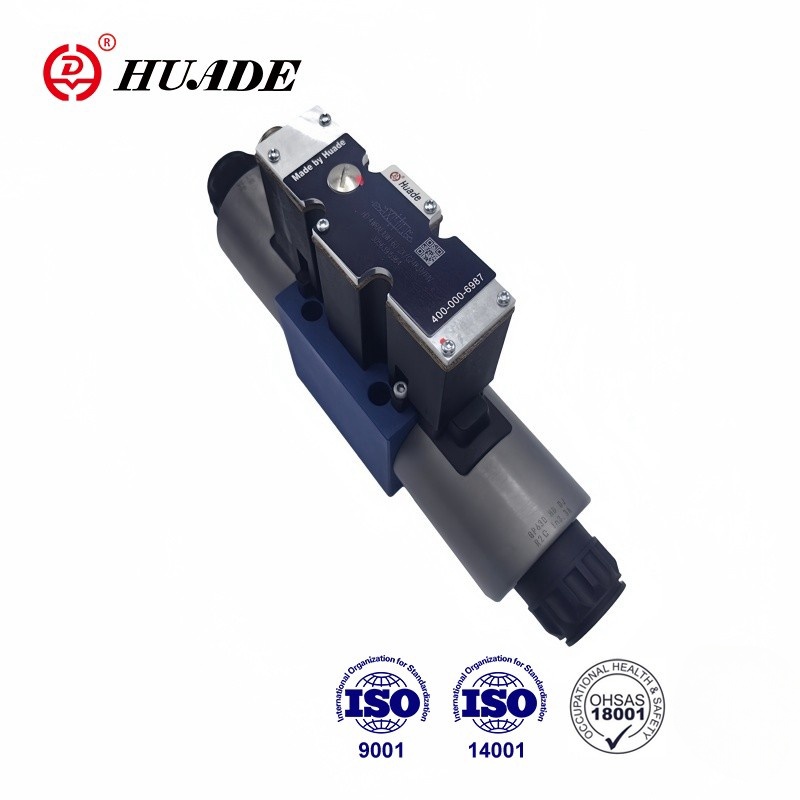

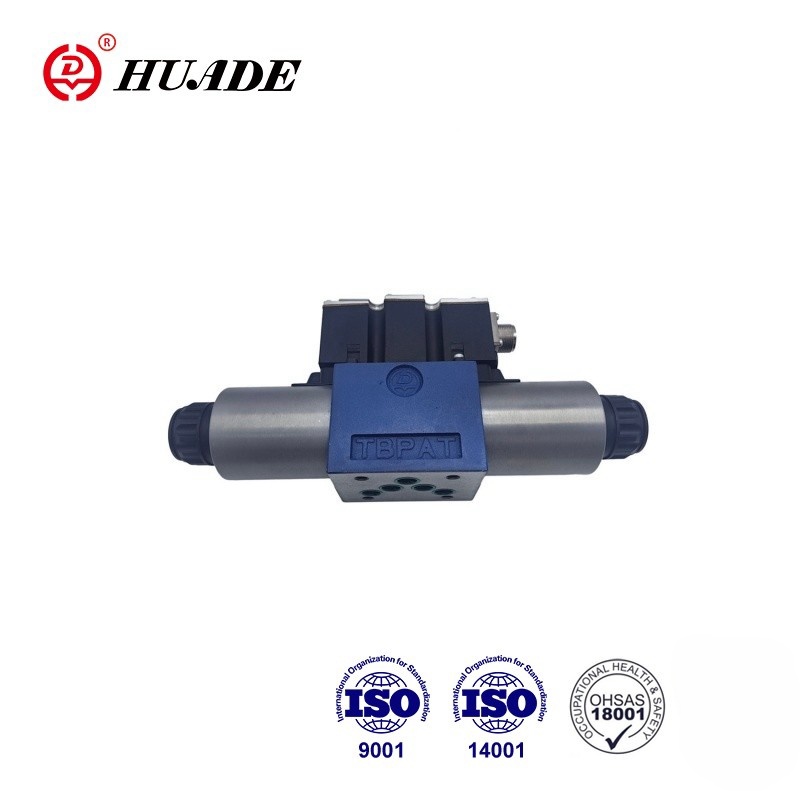

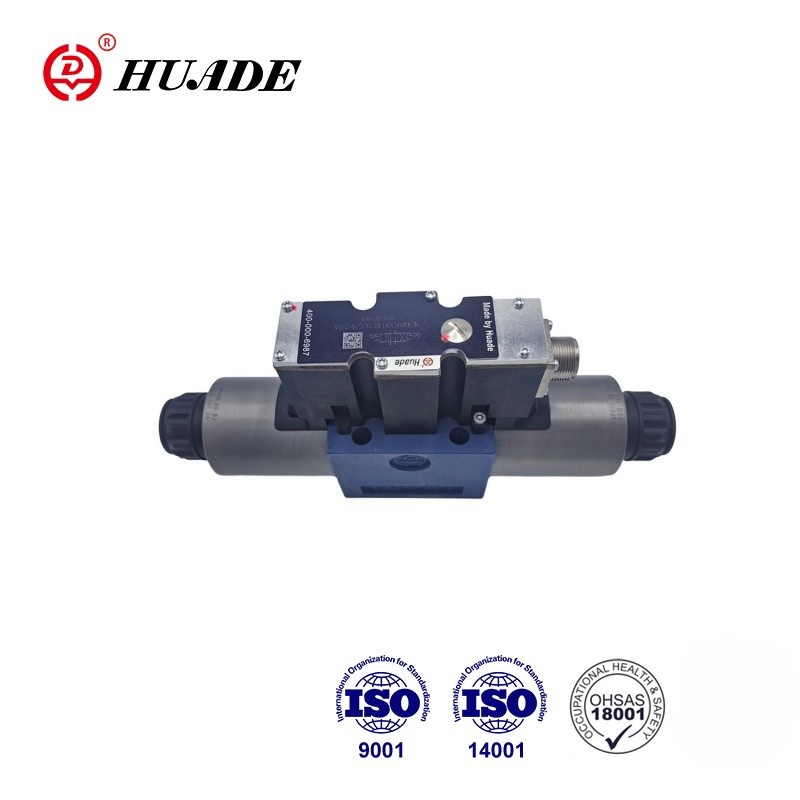

Пропорциональный распределитель 4WRAE 10 W1-60-2X представляет собой 4/2- и 4/3-ходовые пропорциональные распределительные клапаны прямого действия. Этот клапан монтируется на пластине. 4WRAE 10 W1-60-2X имеет дополнительный встроенный усилитель и варианты входа A1 или F1. Производительность совместима с моделями крупных брендов первой линии и является хорошей доступной альтернативой. Серия пропорциональных клапанов широко используется в морской промышленности.
| Гидравлический | |||
| Тип клапана | HD-WRA | HD-WRAE | |
| Рабочее давление (МПа) | Порт А,П,Б | 31.5 | 31.5 |
| Порты Т | 21 | 21 | |
| Номинальный расход qv nom при △ P=1 МПа | NS6 (л/мин) | 7, 15 и 26 | |
| НС10(л/мин) | 30 и 60 | ||
| Степень загрязнения (мкм) | ≤20 | ||
| Гистерезис(%) | ≤5 | ||
| Ошибка реверса (%) | ≤1 | ||
| Чувствительность ответа (%) | ≤0,5 | ||
| Жидкость под давлением | Минеральное масло или эфир фосфорной кислоты | ||
| Диапазон вязкости | 20~380 | ||
| Диапазон температуры окружающей среды (℃) | от -20 до +80 | от -20 до +50 | |
| Вес (кг) | НС6 | 2 | 2.2 |
| НС10 | 6.6 | 6.8 | |
| Электрический | |||
| Электрический, соленоид | |||
| Тип клапана | HD-WRA | HD-WRAE | |
| Тип напряжения | округ Колумбия | ||
| Контролируемое напряжение (В) | ±10 | ||
| Максимальный ток на соленоид (А) | 2.5 | ||
| Сопротивление катушки соленоида (Ом) | Холодное значение при 20 ℃ | 2 | |
| Макс. теплая ценность | 3 | ||
| Долг | 100% | ||
| Температура змеевика (℃) | до +150 | ||
| Защита клапана по DIN40050 | IP65 | ||
| Электрика, управляющая электроника | |||
| управляющая электроника | HD-VT-VSPA2-1-1X/ | встроен в клапан | |
| Напряжение питания | Номинальное напряжение В постоянного тока | 24 | |
| Нижнее предельное значение В | 21/22 | 19 | |
| Верхнее предельное значение В | 35 | ||
| Потребляемая мощность усилителя | я максимум А | 1.8 | |
| Макс. мощность импульсного тока А | 3 | ||
Функции:
▶ Для монтажа на плите
▶Пропорциональный клапан прямого действия для регулирования направления и объема потока
▶ Подпружиненный управляющий золотник
▶ Встроенная управляющая электроника, интерфейс A1 или F1 для типа 4WRAE.
▶ Приведение в действие с помощью пропорциональных электромагнитов с центральной резьбой и съемной катушкой.
▶ Управляющая электроника для типа 4WRA
Приложение:
4/2- и 4/3-ходовые пропорциональные гидрораспределители 4WRAE 10 W1-60-2X разработаны как компоненты прямого действия для монтажа на плите. Пропорциональный распределитель 4WRA 6 W30-2X используется для регулирования расхода и направления гидравлической жидкости.
Пропорциональные клапаны 4WRAE 10 W1-60-2X в основном состоят из: Корпуса (1) с монтажной поверхностью. Управляющего золотника (2) с пружинами сжатия (3), Соленоидов (4) с центральной резьбой. Дополнительной встроенной электронной системы клапана (5).
HD-4WRA(E)...2X/...
При обесточенных соленоидах (4) золотник управления (2) удерживается в центральном положении пружинами сжатия (3).
Прямое приведение в действие золотника управления (2) путем подачи питания на пропорциональный электромагнит. управление соленоидом «б» (4). Золотник управления (2) перемещается влево пропорционально входному электрическому сигналу. Форма соединения P с A и B с T через отверстия в форме поперечного сечения с прогрессивными характеристиками потока. Обесточивание электромагнита (4). Управляющий золотник (2) возвращается в центральное положение с помощью пружины сжатия (3).
Конструкция пропорционального распределительного клапана 4WRA-2X
HD-4WRA(E)...A-2X
В принципе, функция этой версии клапана соответствует функции клапана с 3 положениями золотника. Однако клапаны с двумя положениями золотника оснащены только электромагнитом «а». Вместо 2-го пропорционального электромагнита для номинального диаметра 6 устанавливается заглушка (5), а для номинального диаметра 10 — крышка (5).
Примечание для типа 4WRA 6..-2X/...
Следует избегать опорожнения линии резервуара. При соответствующих условиях установки необходимо установить обратный клапан (противодавление около 0,2 МПа).
