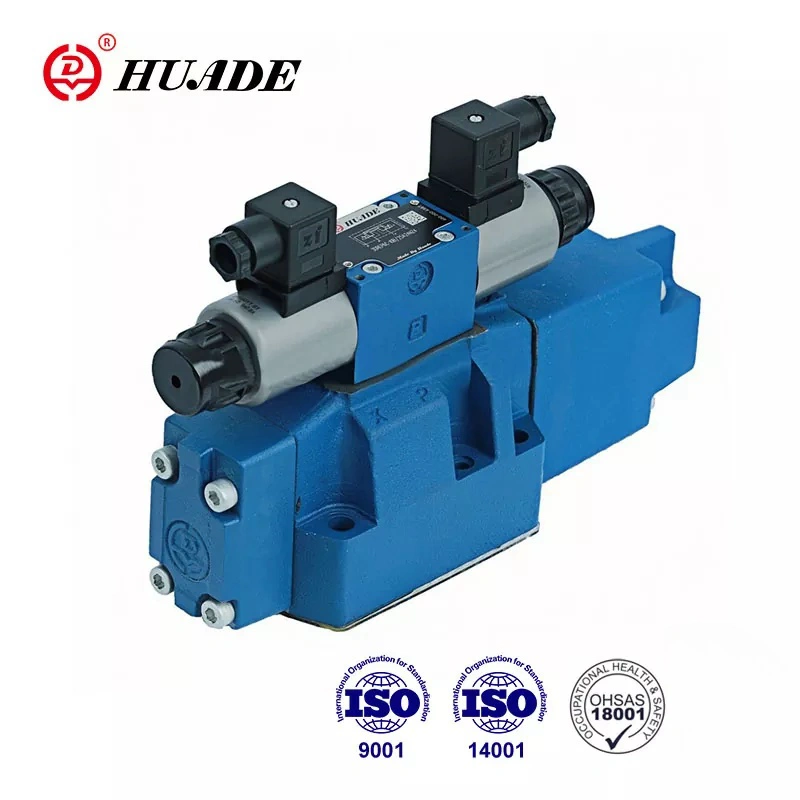

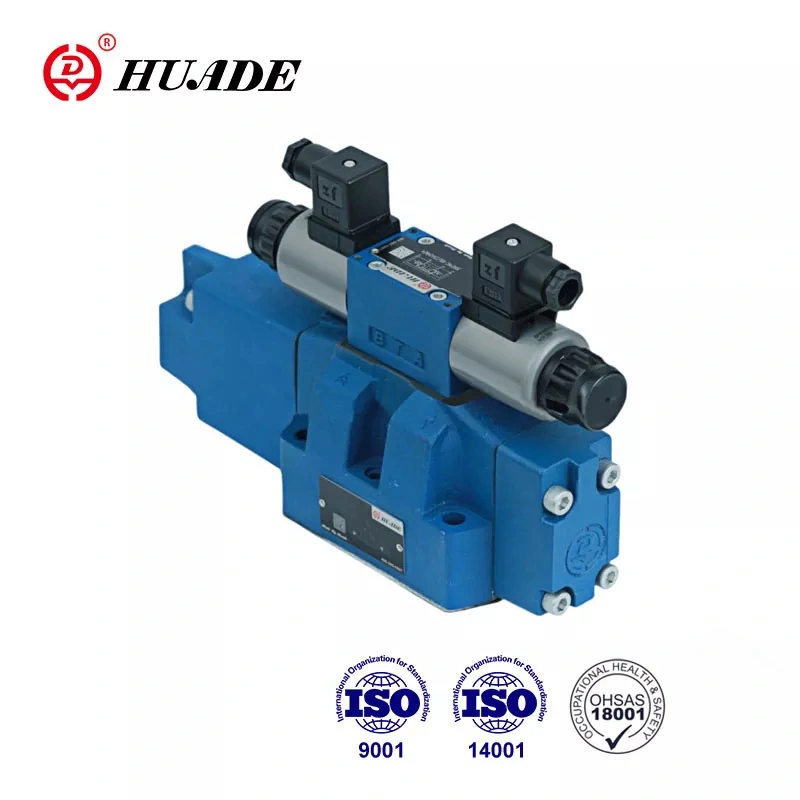

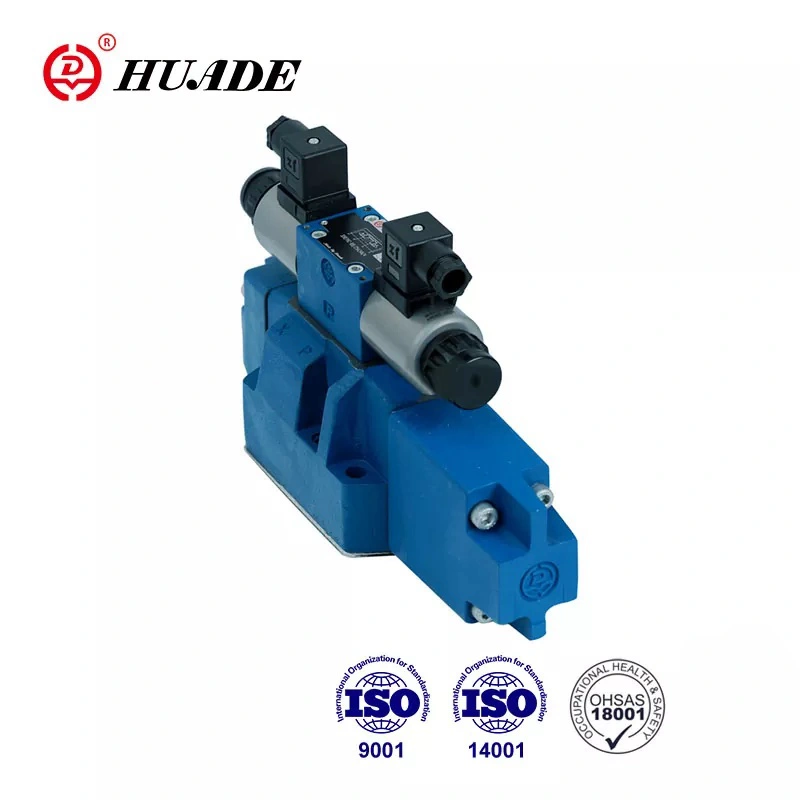

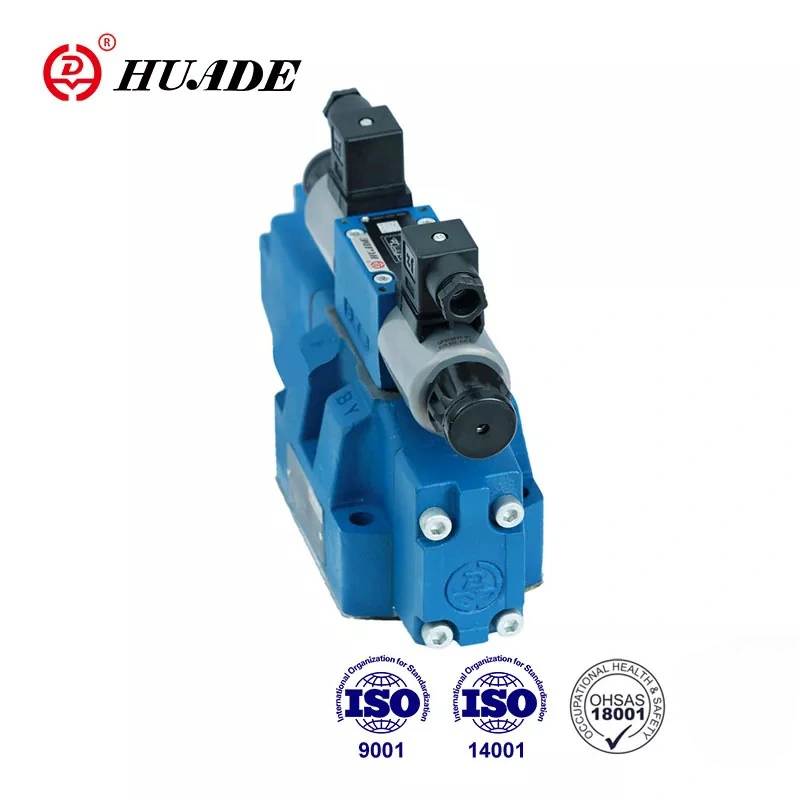

Пропорциональный распределитель 4WRZ имеет пластинчатое соединение, которое имеет тот же размер соединения, что и обычный реверсивный клапан того же диаметра. Его легко установить и отладить. Главный клапан пропорционального клапана Huade® 4WRZ подпружинен. Сердечник главного клапана не имеет дрейфа, имеет высокую повторяемость и хорошую надежность. Клапан сертифицирован CE.
|
Гидравлические данные |
|||||
|
размер |
10 |
16 |
25 |
32 |
|
|
давление пилотного клапана (МПа) |
внешний пилотный источник масла |
от 3 до 10 |
|||
|
внутренний пилотный источник масла |
До 10 (более 10 необходимо установить ZDR6DP2-30B/75YM) |
||||
|
Давление главного клапана (МПа) |
31.5 |
35 |
|||
|
Обратное давление (МПа) |
порт T (внешний возврат пилотного масла) |
31.5 |
25 |
15 |
|
|
порт Т (внутренний возврат масла пилотного клапана) |
3 |
||||
|
Y-порт |
3 |
||||
|
Объем пилотного масла (см3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Расход масла пилотного клапана в порте X или Y (л/мин) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Расход через главный клапан (л/мин) |
270 |
460 |
877 |
1600 |
|
|
Гистерезис (л/мин) |
6 |
||||
|
Повторяемость (%) |
3 |
||||
|
степень загрязнения(㎛) |
≤20 |
||||
|
Жидкость |
Минеральное масло (для уплотнения NBR). Фосфатный эфир (для уплотнения FPM). |
||||
|
Диапазон вязкости (мм²/с) |
от 2,8 до 380 |
||||
|
Диапазон температур жидкости (℃) |
от -20 до +70 |
||||
|
Монтажное положение |
необязательный |
||||
|
Вес (кг) |
клапан с одним соленоидом |
7.4 |
12.7 |
17.5 |
41.8 |
|
клапан с двумя соленоидами |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Электрические данные |
||
|
Тип поставки |
округ Колумбия |
|
|
Номинальный ток соленоида (А) |
0.8 |
|
|
Сопротивление катушки (Ом) |
холод (при 20℃) 19,5; Макс.клапан, горячий 28,8 |
|
|
Температура окружающей среды (℃) |
50 |
|
|
Температура змеевика (℃) |
150 |
|
|
Рабочий цикл |
Непрерывный |
|
|
Пилотный ток (А) |
0.02 |
|
|
Изоляция |
IP65 |
|
|
Связанный |
С 1 временем линейного изменения |
ВТ-3000С30 |
|
С 5 темпами разгона |
ВТ3006С30 |
|
|
Электрическое подключение |
Штекерное соединение |
|
Функции:
▶ Пилотный пропорциональный клапан WRZ
▶ Для монтажа на плите
▶ Для контроля направления и расхода гидравлической жидкости.
▶ Пружинно-центрированное, без смещения золотника
▶ Низкий перепад давления на контрольных участках
▶ Клапан и электронное управление из одного источника
▶ Пропорциональная работа соленоида
▶ Схема подключения по DIN 24 340, форма A, ISO4401 и CETOP-RP121H.
Приложение:
Пропорциональный распределитель типа 4WRZ широко используется в различных отраслях промышленности, таких как станкостроение, металлургия, легкая промышленность, горнодобывающая промышленность, машиностроение и т. д.
Клапаны типа 4WRZ... представляют собой 4-ходовые клапаны, управляемые пропорциональными электромагнитами. Они контролируют направление и скорость потока гидравлической жидкости.
В основном они состоят из пилотного клапана (3), главного клапана (7) с главным золотником (8) и центрирующей пружины (9).
Если на соленоид «B» подается напряжение, управляющий золотник (4) перемещается вправо. Затем управляющее масло подается либо внутри из порта P, либо «внешне» из порта X через пилотный клапан (3) в камеру давления (10). ) и перемещает основной золотник (8) на расстояние, пропорциональное силе электрического тока. Дроссельные канавки в основном золотнике постепенно открываются по мере увеличения тока, таким образом контролируя поток гидравлической жидкости к портам привода.
При отключении электрического сигнала управляющий золотник (4) и главный золотник (8) возвращаются в нейтральное положение независимо от подачи управляющего давления. Аварийный ручной оператор позволяет перемещать положение золотника без подачи питания на соленоиды.
Конструкция пропорционального распределительного клапана 4WRZ
Пилотный клапан
Пилотный клапан представляет собой пропорциональный трехходовой редукционный клапан с электромагнитным управлением (тип 3DREP6). Дроссельная вставка установлена в портах A и B, более подробную информацию см. в тексте 3DREP6.
Конструкция пилотного клапана типа 3DREP6
Символ пропорционального распределительного клапана 4WRZ
