Вы когда-нибудь наблюдали за работой мусоровоза и задавались вопросом:«Откуда он знает, что сначала нужно поднять контейнер, а затем его идеально опрокинуть?»Или, может быть, вы видели заводских роботов, работающих в идеальной последовательности, и подумали:«Что делает их такими скоординированными?»
Ответ может вас удивить: часто это простое, но гениальное устройство, называемое клапаном последовательности давления. И к концу этого руководства вы поймете, как именно эти «механические мозги» обеспечивают бесперебойную работу нашего мира.

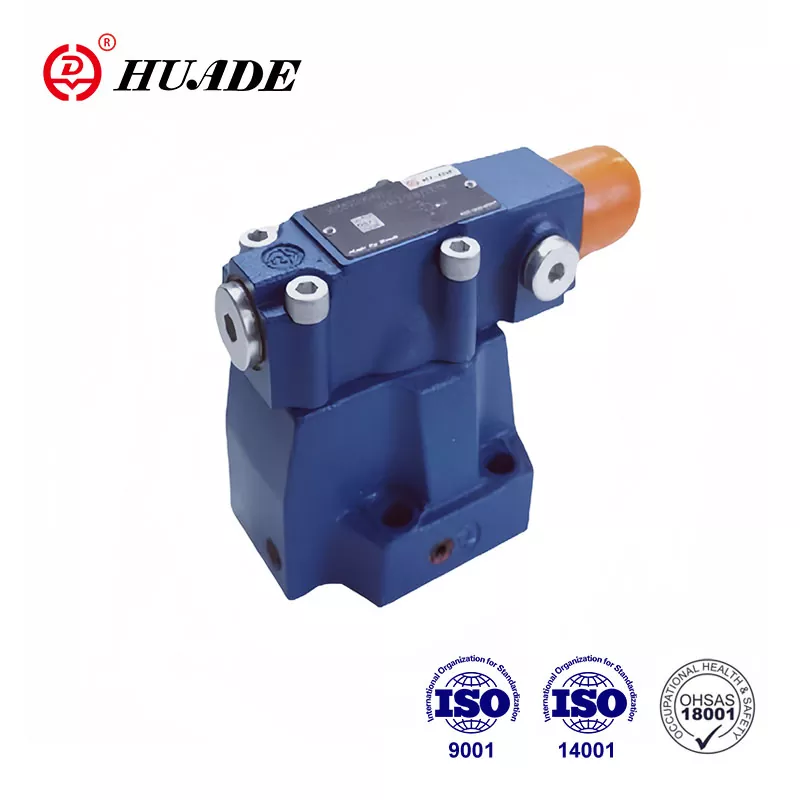

Что такое клапан последовательности давления? (Простой ответ)
Клапан последовательности давления (частьклапан регулирования давлениясистемы) подобныумный светофор для гидравлических систем. Подобно тому, как светофор контролирует, когда автомобили могут ехать, этот клапан контролирует, когда различные части машины могут начать работать.
Вот ключевая идея:Он остается закрытым (красный свет) до тех пор, пока давление не достигнет определенного уровня, затем открывается (зеленый свет), позволяя гидравлической жидкости течь к следующему компоненту. Это обеспечивает автоматическое секвенирование без необходимости использования каких-либо компьютеров или электрического управления.
Быстрый пример:
Подумайте о том, как приготовить сэндвич с арахисовым маслом:
Шаг 1:Приготовить хлеб (основное действие)
Ждать:Убедитесь, что хлеб расположен правильно
Шаг 2:Добавьте арахисовое масло (вторичное действие)
Клапан последовательности давления делает для машин то же самое: он обеспечивает полное завершение этапа 1 до начала этапа 2.
Почему вашим машинам нужны клапаны последовательности давления
Хотите знать, почему мы не можем просто позволить всему случиться сразу? Вот почему правильная последовательность имеет значение:
Без контроля последовательности возник бы хаос. Представьте себе, что трансмиссия вашего автомобиля попыталась переключить передачу, пока двигатель еще запускался, или если 3D-принтер начал печатать до того, как станина нагрелась. Именно это и происходит в гидравлических системах без правильной последовательности.
Бизнес-кейс (почему инженеры их любят):
Нулевое потребление электроэнергии- Работает во взрывоопасных средах, где выходит из строя электроника.
Пуленепробиваемая надежность- Меньше деталей означает меньше отказов (обычный срок службы: более 10 лет)
Экономия затрат- Можно заменить системы ПЛК стоимостью 5000 долларов США на клапан стоимостью 200 долларов США.
Простота обслуживания- Большинство технических специалистов могут обслуживать их с помощью простых инструментов.
Реальный вопрос:Вы бы предпочли довериться компьютерной программе или простому механическому устройству в грязной среде с высоким давлением? Большинство опытных инженеров каждый раз выбирают механический вариант.
Как работает клапан последовательности давления?
Принцип работы на самом деле довольно прост:
Основной процесс:
Начало основного действия- Первый цилиндр или мотор начинает работать
Давление нарастает- Когда первое действие завершено, жидкость перестает двигаться и давление повышается.
Клапан открывается- Как только давление достигает заданного значения (например, 400 фунтов на квадратный дюйм), клапан последовательности открывается.
Начало вторичного действия- Жидкость поступает во второй цилиндр или двигатель
Думайте об этом как о плотине на реке. Плотина (клапан последовательности) сдерживает воду до тех пор, пока уровень воды (давление) не станет достаточно высоким. Затем он открывает ворота, чтобы вода текла вниз по течению.
Ключевые части (что внутри):
Корпус клапана- Основное жилье (типа дома)
Весна- Устанавливает «давление спуска» (как у дверного замка)
Регулировочный винт- Ваш регулятор давления (как термостат)
Внешний дренажный порт- Сохраняет точность показаний (например, отверстие для сброса давления)
Совет:Внешний дренаж имеет решающее значение — без него противодавление может заставить клапан открыться в неподходящее время. Всегда указывайте внешний дренаж в проекте вашей системы.
Типы гидравлических клапанов последовательности: какой из них вам нужен?
Сомневаетесь, какой тип выбрать? Вот разбивка, которая убережет вас от дорогостоящих ошибок.
[Сравнить с другимиТипы клапанов регулирования давления]
1. Гидравлические клапаны последовательности прямого действия.
Подумайте об этом как:Простая подпружиненная дверь
Время ответа:Молниеносно (2–10 миллисекунд)
Диапазон давления:Обычно до 5000 фунтов на квадратный дюйм
Расходы:Бюджетно (50–300 долларов США).
Лучше всего для:Небольшое мобильное оборудование, приложения с быстрым циклом
Недостаток:Может быть «нервным» при высоком давлении
2. Клапаны регулирования давления с пилотным управлением
Подумайте об этом как:Сложная двухступенчатая система
Время ответа:Медленнее, но стабильно (≈100 миллисекунд)
Диапазон давления:До 10 000+ фунтов на квадратный дюйм
Расходы:Более высокие инвестиции (200–1500 долларов США)
Лучше всего для:Большие промышленные прессы, прецизионное производство
Преимущество:Невероятная стабильность в различных условиях
Что вам следует выбрать?Если вам нужна скорость и простота, выбирайте прямое действие. Если вам нужна точность и вы справляетесь с большими расходами, вам подойдет пилотное управление.
Применение клапанов последовательности давления: где вы обнаружите, что они работают
Интересно, где на самом деле работают эти клапаны? Они повсюду — вы, вероятно, сталкиваетесь с ними ежедневно, даже не подозревая об этом.
Производство и промышленное оборудование
Обрабатывающие центры с ЧПУ:Зажать заготовку → начать резку → убрать инструменты
Литье под давлением:Закрыть форму → ввести пластик → извлечь деталь.
Гидравлические прессы:Расположите материал → приложите давление → отпустите и вытолкните.
Применение мобильных машин
Мусоровозы:Поднять контейнер → опрокинуть и выгрузить → вернуть в исходное положение.
Строительная техника:Развернуть выносные опоры → поднять груз → втянуть стрелу
Сельскохозяйственная техника:Поднимите агрегат → включите ВОМ → начните работу.
Специализированные системы
Управление телескопическим цилиндром:Выдвигайте секции в правильной последовательности для обеспечения бесперебойной работы.
Многоступенчатые гидравлические системы:Координация нескольких приводов без электронного управления
Образец?Каждый раз, когда вы видите, что гидравлическое оборудование работает в идеальном порядке, скорее всего, всем этим управляет клапан последовательности.
Чем клапан последовательности давления отличается от других клапанов?
Клапаны последовательности давления легко спутать с другими аналогичными клапанами. Вот как их отличить.
[Подробнее оФункции предохранительного клапана]
Последовательный клапан против предохранительного клапана
| Особенность | Клапан последовательности | Предохранительный клапан |
|---|---|---|
| Цель | Контролирует порядок действий | Защищает систему от высокого давления |
| Состояние по умолчанию | Закрыто | Закрыто |
| Когда он откроется | При установленном давлении для начала следующего действия | Только когда давление становится слишком высоким |
| Куда уходит жидкость | К следующему приводу | Вернуться к танку |
Последовательный клапан против редукционного клапана
| Особенность | Клапан последовательности | Редукционный клапан |
|---|---|---|
| Состояние по умолчанию | Нормально закрытый | Нормально открытый |
| Что он отслеживает | Входное давление | Выходное давление |
| Цель | Начать следующую операцию | Ограничить давление на выходе |
Руководство по выбору гидравлического последовательного клапана: сделайте все правильно с первого раза
Устали гадать, какой клапан сработает? Вот пошаговый процесс выбора:
Шаг 1. Узнайте свои системные требования
Максимальное давление в системе:Клапан должен выдерживать давление, превышающее на 25 % максимальное давление.
Расход вторичного контура:Рассчитайте необходимое количество галлонов в минуту (клапан должен выдерживать на 20 % больше)
Требуемая точность:±50 фунтов на квадратный дюйм для общего использования, ±10 фунтов на квадратный дюйм для точных работ.
Необходимое время ответа:Быстрый (<50 мс) или стабильный (>100 мс)
Шаг 2: Проверка экологической реальности
Задайте себе эти вопросы:
Каков температурный диапазон? (Стандартные уплотнения работают от -10°F до +200°F)
Насколько грязна окружающая среда? (Учитывайте устойчивость к загрязнению)
Какой тип гидравлической жидкости? (Нефтяные, синтетические, биологические?)
Есть ли опасения по поводу взрывоопасной атмосферы? (Могут потребоваться специальные сертификаты)
Шаг 3. Рассчитайте размер клапана
Простая формула пропускной способности:
Требуемый Cv = расход (галлонов в минуту) ÷ √(перепад давления на клапане)
Пример:Вторичный поток 20 галлонов в минуту при доступном перепаде давления 100 фунтов на квадратный дюйм требует Cv = 20 ÷ √100 = 2,0.
Совет:Всегда выбирайте клапан на 20–30 % больше расчетного, чтобы избежать работы с максимальной производительностью.
Советы по установке клапана последовательности давления: избегайте дорогостоящих ошибок
Готовы к установке, но боитесь, что ошибетесь? Следуйте этим проверенным на практике рекомендациям:
Критические параметры настройки
Расчет установленного давления:Первичная нагрузка + запас прочности 50–100 фунтов на квадратный дюйм
Координация предохранительного клапана:Установите предохранительный клапан на 150–200 фунтов на квадратный дюйм выше клапана последовательности.
Внешнее дренажное соединение:Всегда подключайтесь к резервуару (никогда не затыкайте этот порт!)
Монтажная ориентация:Следуйте спецификациям производителя (обычно любое положение подходит)
Последовательность установки, которая работает
Проверка перед установкой:Проверьте все порты и соединения
Монтаж клапана:Используйте правильные характеристики крутящего момента (обычно 15–25 футо-фунтов для фитингов).
Установите начальное давление:Начните с низкого уровня, корректируйте вверх во время тестирования
Цикл испытаний:Выполните несколько полных циклов перед окончательной регулировкой.
Тонкая настройка:Отрегулируйте заданное давление для достижения оптимальной производительности.
Распространенная ошибка новичков:Изначально установлено слишком высокое давление. Всегда начинайте с низкого уровня и постепенно повышайте — легче увеличить давление, чем чинить поврежденное оборудование.
Устранение неполадок клапана последовательности: быстрое устранение проблем
Система не обеспечивает правильную последовательность действий? Вот ваша диагностическая карта:
Проблема № 1: дополнительное действие не запускается
Симптомы:Первичный цилиндр завершает ход, но вторичный никогда не активируется.
Быстрая диагностика:Проверьте манометр системы во время завершения первичного хода.
Решения (в порядке вероятности):
Установочное давление клапана нижней последовательности
Очистите заблокированную сливную линию
Замените слабую или сломанную пружину.
Убедитесь, что предохранительный клапан не открывается слишком рано.
Проблема № 2: Преждевременная вторичная активация
Симптомы:Оба действия пытаются произойти одновременно
Коренные причины:Установите слишком низкое давление ИЛИ неожиданные скачки давления.
Исправить стратегию:Увеличивайте давление настройки с шагом 25 фунтов на квадратный дюйм, пока не будет достигнута правильная последовательность действий.
Проблема № 3: нестабильная или шумная работа
Что вы услышите/увидите:Дребезжание, вибрация, непостоянная езда на велосипеде
Обычные подозреваемые:Загрязненная жидкость, воздух в системе, изношенные внутренние компоненты.
План действий:
Проверьте чистоту жидкости (должен быть ISO 18/16/13 или выше).
Удалите воздух из всех высоких точек
Если проблемы не устранены, отремонтируйте или замените клапан.
Совет по экстренной диагностике:Если вы теряете производственное время, временно отключите клапан последовательности и работайте вручную при заказе деталей.
Техническое обслуживание клапана последовательности давления: максимизируйте свои инвестиции
Хотите избежать непредвиденных простоев? Следующие стратегии технического обслуживания обеспечат работу вашей арматуры на протяжении десятилетий:
90-дневная процедура проверки
Визуальная проверка:Ищите внешние утечки, коррозию, незакрепленные фитинги.
Проверка давления:Убедитесь, что заданное давление не изменилось (допуск ±25 фунтов на квадратный дюйм).
Анализ жидкости:Проверьте уровень загрязнения и состояние жидкости.
Счет циклов:Отслеживайте операции для планирования профилактического обслуживания
Ежегодные задачи по техническому обслуживанию
Полная промывка системы:Замените фильтры и гидравлическую жидкость.
Калибровка клапана:Восстановите давление до исходных характеристик.
Проверка уплотнения:Проверьте износ, прежде чем они выйдут из строя
Тестирование производительности:Проверьте время отклика и точность давления.
Реальность бюджета на техническое обслуживание:Потратив 200 долларов США в год на профилактическое обслуживание, вы обычно экономите более 2000 долларов США на аварийном ремонте и производственных потерях.
Умный совет по уходу:Держите запасной клапан настроенным и готовым. При возникновении проблем замените клапаны и восстановите вышедший из строя агрегат в автономном режиме – минимальное время простоя, максимальная производительность.
Тенденции в области технологий клапанов последовательности: что будет дальше
Хотите знать, устареют ли клапаны последовательности? Вот что знают инсайдеры отрасли:
Интеграция интеллектуального клапана последовательности
Датчики Интернета вещей:Мониторинг циклов, температуры и отклонения давления
Прогнозная аналитика:ИИ предсказывает сбои за 30–60 дней вперед
Удаленная диагностика:Проверьте состояние клапана со своего телефона
Реальная стоимость:Умные клапаны стоят в 2–3 раза дороже, но могут снизить затраты на обслуживание на 40 %.
Передовые материалы и дизайн
Технология нанопокрытия:Увеличивает срок службы уплотнений на 300-500%.
Композитные корпуса клапанов:Меньший вес, лучшая устойчивость к коррозии
Внутренние детали с низким коэффициентом трения:Снижает потери энергии на 15-25%
Дебаты об электронике и механике
Преимущества электронного управления:Бесконечно программируемый, точный, богатый данными
Преимущества механического клапана:Программирование не требуется, работает без питания, упрощает поиск и устранение неисправностей
Реальность отрасли:Несмотря на развитие электроники, механические клапаны последовательности сохраняют значительную долю рынка в:
Приложения, чувствительные к затратам
Опасные среды
Удаленные места без надежного энергоснабжения
Простые системы, в которых электроника добавляет ненужную сложность
Итог:Клапаны последовательности давления никуда не денутся — они становятся более умными, оставаясь при этом механически надежными.
Ваши следующие шаги: применение этих знаний на практике
Готовы подобрать, установить или устранить неполадки клапана последовательности давления? Вот ваш план действий:
Для системных проектировщиков:
Рассчитайте ваши требованияиспользуя предоставленные формулы определения размеров
Выберите тип клапанана основе требований скорости и точности
Укажите внешний дренаж- не позволяйте подрядчикам экономить на этом
План доступа к корректировкам- технические специалисты скажут вам спасибо позже
Для бригад технического обслуживания:
Начните 90-дневную процедуру проверкинемедленно
Стандартные запасные части на складе(пружины, уплотнители, регулировочные винты)
Документирование текущих заданных давленийпрежде чем они дрейфуют
Операторы поездовраспознавать ранние предупреждающие знаки
Для устранения неполадок:
Всегда сначала проверяйте основы- давление, уровень жидкости, состояние фильтра
Держите манометр под рукойдля быстрой диагностики
Помните правило внешнего дренажа- устраняет 60% проблем с клапаном последовательности
Вопросы о вашем конкретном приложении?Большинство производителей клапанов предлагают бесплатную техническую поддержку — воспользуйтесь их опытом.
Последняя мысль:Лучший клапан последовательности — это тот, который правильно выбран, правильно установлен и регулярно обслуживается. Освойте эти основы, и у вас больше никогда не возникнет загадочных проблем с секвенированием.
