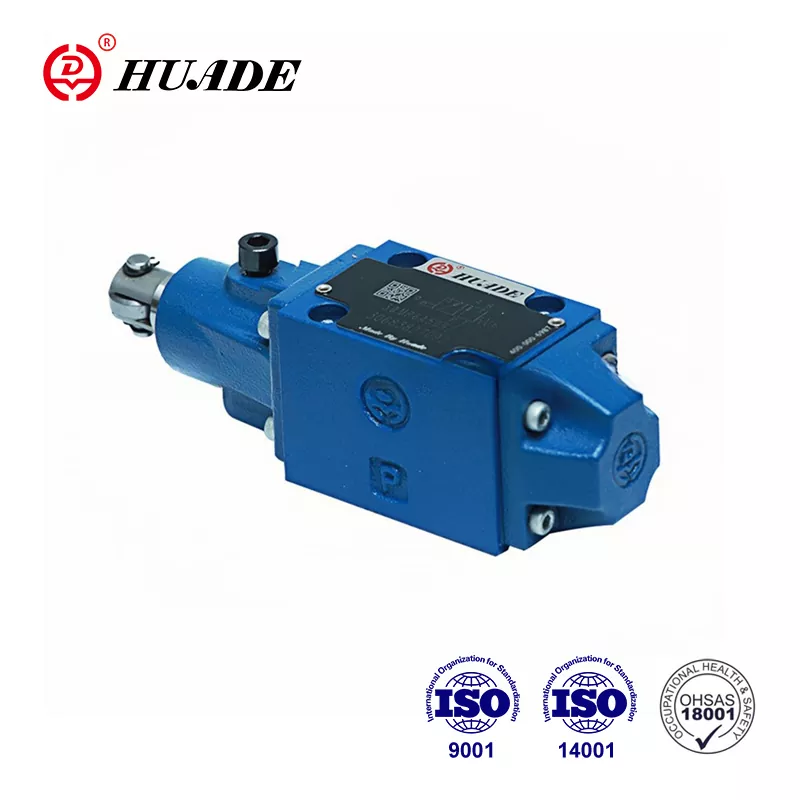

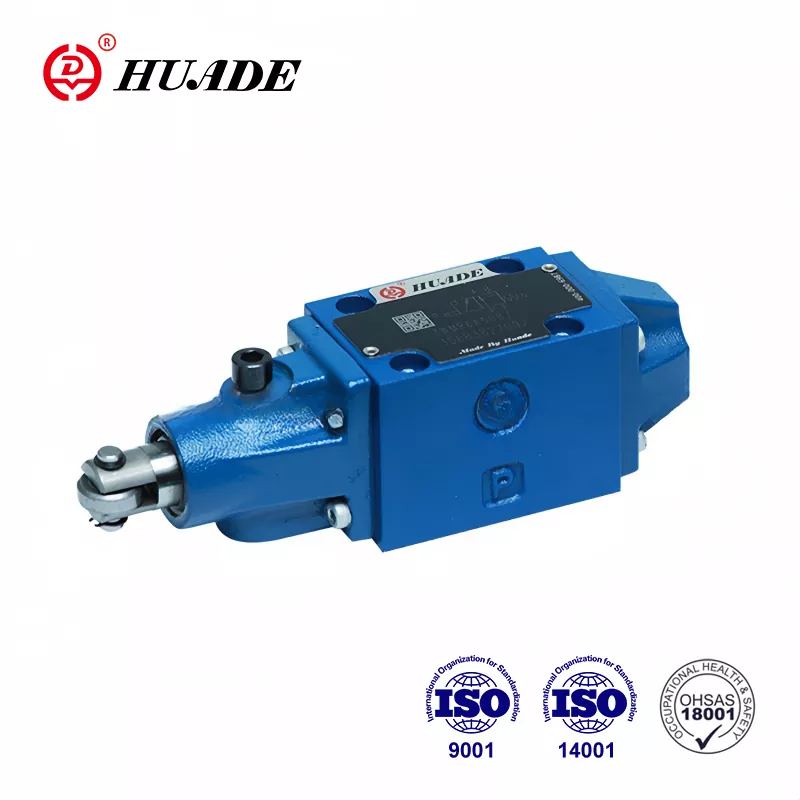

Когда промышленному оборудованию необходимо надежно изменить направление движения, серия гидрораспределителей WMR предлагает решение, которому доверяют на протяжении десятилетий. Эти клапаны с механическим управлением контролируют поток гидравлической жидкости в промышленных системах, определяя, когда цилиндры выдвигаются или втягиваются, а также когда двигатели вращаются вперед или назад.
Клапан WMR выделяется тем, что он работает за счет чисто механического действия. Ролик или поршень толкается кулачком или движущейся частью, которая смещает внутреннюю катушку и перенаправляет поток масла. Такое прямое физическое соединение означает, что клапан реагирует на фактическое положение машины, а не на электрические сигналы, что делает его идеальным для применений, где механическая надежность имеет наибольшее значение.
Понимание основной функции
Распределительный клапан WMR работает как золотниковый клапан, установленный на монтажной плите. Когда ничто не толкает ролик, возвратные пружины удерживают шпулю в нейтральном положении. Как только внешний кулачок или механический компонент прижимается к плунжеру ролика, золотник скользит внутри корпуса клапана и соединяет различные порты вместе. Это действие перенаправляет гидравлическую жидкость на приводы в нужном направлении.
Эта философия дизайна создает прямую связь между физическим положением и гидравлическим действием. Станки, краны и погрузочно-разгрузочное оборудование используют этот принцип, чтобы обеспечить правильную последовательность движений. Клапан не может переключиться до тех пор, пока что-то физически не переместит ролик, что обеспечивает безопасность во многих случаях.
Технические характеристики, которые имеют значение
Серия гидрораспределителей WMR выпускается в двух основных размерах в соответствии со стандартами ISO 4401. Ручки размера NG6 обеспечивают пропускную способность до 60 литров в минуту и давление до 315 бар в портах P, A и B. Размер NG10 обеспечивает аналогичные номинальные значения давления при более высокой пропускной способности. Эти характеристики позволяют клапану работать в сложных промышленных условиях.
Диапазон рабочих температур составляет от минус 20 градусов Цельсия до плюс 80 градусов Цельсия со стандартными уплотнениями из NBR. Клапан принимает гидравлические жидкости с вязкостью от 2,8 до 500 квадратных миллиметров в секунду. Поддержание чистоты жидкости по стандарту ISO 4406, класс 20/18/15 или выше, помогает предотвратить внутренний износ и продлевает срок службы.
Одно ограничение требует внимания при проектировании системы. Т-образный порт, возвращающий жидкость в резервуар, имеет стандартный предел давления 60 бар. Хотя основные рабочие порты легко выдерживают давление 315 бар, превышение давления 60 бар в Т-образном порту может привести к повреждению уплотнений или вызвать утечку. В некоторых вариантах с высокими техническими характеристиками этот предел увеличивается до 210 бар для применений с более высоким противодавлением.
Различные конфигурации для разных потребностей
Серия гидрораспределителей WMR предлагает несколько конфигураций золотников, которые обычно обозначаются гидравлическими символами. Четырехходовой трехпозиционный клапан может удерживать все порты в нейтральном положении или может соединять определенные порты с резервуаром. Коды символов, такие как C, E, J, L и M, указывают, какие порты подключаются в каждом положении. Производители предлагают около 19 различных вариантов символов, соответствующих различным требованиям схемы.
Двухпозиционные клапаны обеспечивают более простое управление. Трехпозиционные клапаны добавляют нейтральное состояние, которое может блокировать поток, обеспечивать свободное движение или создавать другие условия в зависимости от конструкции золотника. Выбор правильной конфигурации зависит от того, должны ли цилиндры сохранять свое положение, когда клапан возвращается в нейтральное положение, или они должны свободно плавать.
Производители и варианты моделей
Bosch Rexroth производит оригинальную серию WMR как часть семейства продуктов Hydronorma. Серия NG6 размера 5X включает в себя различные варианты расположения роликов и варианты монтажа. Клапаны монтируются на стандартизированных монтажных плитах по схеме CETOP, что упрощает замену и позволяет смешивать компоненты разных производителей.
Hengli Hydraulics предлагает серию WMR/U10 для применений NG10. Их серия L3X предоставляет 19 вариантов символов с конфигурациями роликов R-типа и U-типа. Такое разнообразие помогает инженерам выбрать точное положение роликов и направление срабатывания, необходимые для конкретной компоновки оборудования.
Другие поставщики, такие как PONAR Wadowice и Leader Hydraulics, производят совместимые клапаны. Стандартизация по стандарту ISO 4401 означает, что эти клапаны могут быть физически взаимозаменяемы, однако проектировщики должны убедиться, что номинальные значения давления, пропускная способность и конфигурации золотника соответствуют потребностям их применения.
Требования к установке
Правильная установка гидрораспределителя WMR начинается с подготовки поверхности. Монтажная поверхность монтажной плиты должна соответствовать характеристикам плоскостности 0,01 на 100 миллиметров с максимальной шероховатостью поверхности Rz 4. Любые неровности могут создать пути утечки вокруг основания клапана.
Четыре винта с головкой под торцевой ключ M6 на 40 мм крепят клапан к монтажной плите. Затяжка этих болтов усилием 9 ньютон-метров с допуском плюс-минус 15 процентов обеспечивает достаточную силу зажима без деформации корпуса клапана. Перекрестная затяжка по диагонали обеспечивает равномерное распределение давления.
Гидравлическая система должна использовать соответствующую фильтрацию перед подключением к гидрораспределителю WMR. Установка фильтров, поддерживающих чистоту класса 20/18/15 по ISO 4406, защищает малые зазоры между золотником и корпусом. Даже мелкие частицы могут поцарапать эти поверхности, вызывая внутреннюю утечку или прилипание.
Реальные приложения
Станки используют гидрораспределитель WMR для смены инструмента и операций зажима заготовки. Когда шпиндель станка или устройство смены инструмента перемещается в определенные положения, кулачки активируют ролик и запускают гидравлические движения. Это гарантирует, что правильная последовательность действий происходит автоматически без электронного управления.
Горнодобывающее и металлургическое оборудование использует эти клапаны для позиционирования конвейера и управления воротами. Суровые условия в этих отраслях делают механические приводы привлекательными, поскольку здесь нет электрических соединений, которые могли бы подвергнуться коррозии или выйти из строя. Пыль и влага, которые могут разрушить электронные датчики, оказывают минимальное влияние на простую конструкцию роликов и кулачков.
Подъемные платформы и ножничные подъемники оснащены клапанами WMR в системах безопасности. Положение роликов может указывать на то, находятся ли на месте защитные ограждения или достигла ли платформа определенной высоты. Эта физическая проверка повышает резервность цепей безопасности и соответствует нормам, требующим механических блокировок.
Техническое обслуживание и устранение неполадок
Внешняя утечка вокруг монтажной поверхности обычно указывает на повреждение уплотнительных колец или неправильную затяжку клапана. Проверка и замена монтажной прокладки решает большинство проблем с внешними утечками. Проверка того, что монтажная поверхность остается ровной и неповрежденной, предотвращает повторение ситуации.
Внутренняя утечка проявляется в том, что приводы медленно смещаются, когда клапан должен удерживать их в нужном положении. Это часто происходит из-за загрязненной жидкости, изнашивающей золотник и отверстие. Проверка чистоты жидкости и замена фильтров устраняют основную причину. В тяжелых случаях клапан может потребовать замены, если износ превышает допустимые пределы.
Залипание или вялая работа происходит, когда золотник не перемещается свободно внутри отверстия. Загрязнение снова возглавляет список причин, но работа за пределами указанного диапазона температур или вязкости также создает проблемы. Обеспечение соответствия гидравлической жидкости техническим характеристикам предотвращает большинство эксплуатационных проблем с гидрораспределителем WMR.
Сравнение с другими типами клапанов
В серии WMM для приведения в действие используется ручной рычаг вместо ролика. Операторы вручную перемещают рычаг, чтобы изменить положение клапана, что хорошо подходит для органов управления, которыми люди управляют напрямую. В серии WMD рычаг заменяется поворотной ручкой, предлагая более компактный вариант ручного управления.
Электромагнитные клапаны с электроприводом обеспечивают дистанционное управление, но требуют электроэнергии и сигналов управления. Эти клапаны переключаются быстрее, чем механические клапаны, но создают потенциальные точки отказа из-за проводки, соленоидов и электронных контроллеров. Распределительный клапан WMR устраняет эти проблемы в тех случаях, когда имеет смысл механическое приведение в действие.
Клапаны с пилотным управлением используют гидравлическое давление для перемещения золотников большего размера, что позволяет контролировать более высокие потоки с меньшими приводными усилиями. Эти клапаны стоят дороже и усложняют работу по сравнению с конструкцией WMR прямого действия. Для применений, соответствующих возможностям WMR по расходу и давлению, более простая конструкция часто оказывается более надежной и экономичной.
Рекомендации по управлению давлением
В то время как порты P, A и B безопасно выдерживают давление 315 бар, ограничение порта T требует внимания при проектировании системы. Любое ограничение в линии резервуара или использование резервуара под давлением приводит к повышению давления в Т-образном отверстии. Противодавление от других клапанов, использующих одну и ту же линию резервуара, также влияет на этот порт.
Установка отдельной линии резервуара для клапанов со значительным обратным потоком помогает управлять давлением в Т-образном отверстии. Некоторые проектировщики используют специальный обратный коллектор низкого давления, который подключается непосредственно к резервуару с минимальными ограничениями. Для систем, где более высокое давление в Т-образном отверстии неизбежно, использование вариантов гидрораспределителя WMR для высокого давления предотвращает преждевременный выход из строя уплотнения.
Обратные клапаны или ограничители в определенных местах контура могут неожиданно создать давление в Т-образном отверстии. Тщательный анализ схемы во время проектирования позволяет выявить такие ситуации. Манометры на Т-порте во время ввода в эксплуатацию проверяют, что фактические условия соответствуют техническим характеристикам.
Интеграция управления потоком
Распределительный клапан WMR переключает направление потока, но не управляет расходом напрямую. В большинстве случаев требуется дополнительный контроль расхода для регулирования скорости привода. Игольчатые клапаны или регуляторы расхода с компенсацией давления устанавливаются либо в контуре, либо непосредственно в отверстиях клапана.
Некоторые модели WMR допускают использование ограничителей картриджей с резьбой, которые устанавливаются непосредственно в порт P. Эти заглушки размеров B08, B10 или B12 обеспечивают простое ограничение расхода и гашение скачков давления. Интегрированная конструкция экономит место и уменьшает количество отдельных компонентов в гидравлическом коллекторе.
Управление расходом на входе ограничивает поступление жидкости в привод, а управление на выходе ограничивает обратный поток. Выбор зависит от характеристик нагрузки и желаемого качества управления. Распределительный клапан WMR подходит для любого подхода благодаря правильной конструкции схемы вокруг клапана.
Рыночные соображения на 2025 год
Проблемы в цепочке поставок продолжают влиять на доступность гидравлических компонентов. Сроки поставки специализированных конфигураций WMR могут продлиться на несколько месяцев, при этом некоторые производители указывают сроки поставки до сентября 2025 года. Заблаговременное планирование и поддержание стратегических запасов помогает избежать задержек производства.
Цены на стандартные конфигурации NG6 у крупных производителей начинаются от 800 долларов США. Вторичный рынок предлагает альтернативы: бывшие в употреблении клапаны иногда продаются по цене от 150 до 200 долларов. Однако покупка бывших в употреблении клапанов требует тщательного осмотра, чтобы проверить внутреннее состояние и избежать преждевременного выхода из строя.
Стратегии использования нескольких источников, включающие как премиальные бренды, такие как Bosch Rexroth, так и совместимые альтернативы от таких производителей, как Hengli, обеспечивают гибкость поставок. Стандартизация ISO 4401 означает, что переключение между брендами остается возможным, если спецификации совпадают. Ведение списков утвержденных поставщиков для нескольких поставщиков снижает риск в текущей рыночной среде.
Роль в современной автоматизации
По мере того как заводы добавляют больше датчиков, контроллеров и сетевых подключений, простой механический распределитель WMR предлагает стратегические преимущества. Его невозможно взломать, он не требует обновлений программного обеспечения и предсказуемо выходит из строя. Эта надежность становится ценной для критически важных функций, требующих механического резервирования.
Европейские правила, такие как Закон о киберустойчивости, сосредоточены на безопасности цифровых продуктов. Чисто механические компоненты, такие как клапан WMR, выходят за рамки этих требований, что упрощает соблюдение требований для производителей оборудования. Клапан обеспечивает безопасный базовый уровень, который не создает уязвимостей кибербезопасности в системе.
Проблемы энергоэффективности стимулируют интерес к оптимизации гидравлических систем. Хотя распределитель WMR сам по себе не экономит энергию, его надежность и низкая внутренняя утечка способствуют общей эффективности системы. Клапаны правильного размера с соответствующими номинальными расходами сводят к минимуму потери давления и потери тепла.
Выбор правильной конфигурации
Выбор гидрораспределителя WMR начинается с понимания требований применения. Максимальный расход и давление определяют, подходит ли размер NG6 или NG10. Тип привода и желаемое поведение в нейтральном положении определяют необходимую конфигурацию символа.
Расположение роликов влияет на то, как клапан интегрируется с механической системой. Ролики R-типа устанавливаются на одной стороне, а ролики U-типа - на другой, что обеспечивает гибкость при размещении кулачков. На этот выбор влияют требуемая сила срабатывания и доступная геометрия кулачка.
Выбор материала уплотнения зависит от типа жидкости и экстремальных температур. Стандартные уплотнения из NBR работают с гидравлическим маслом на нефтяной основе в типичных промышленных температурных диапазонах. Для высокотемпературных применений или синтетических жидкостей могут потребоваться уплотнения из FKM, выдерживающие различные условия. Проверка химической совместимости предотвращает разбухание или повреждение уплотнений.
Документация и ресурсы поддержки
Производители предоставляют подробную техническую документацию на гидрораспределитель WMR на своих сайтах. В технических характеристиках указаны точные характеристики, размеры и коды заказа. В руководствах по установке подробно описаны процедуры монтажа и значения моментов затяжки.
Модели САПР в различных форматах помогают при проектировании машин и компоновке коллекторов. Эти трехмерные изображения показывают точные размеры клапанов и расположение портов, что позволяет проверить взаимодействие перед физическим прототипированием. Большинство производителей предлагают модели в форматах STEP или IGES, которые можно импортировать в обычное программное обеспечение для проектирования.
Поддержка разработки приложений помогает решать сложные вопросы проектирования схем. У производителей есть технические группы, которые могут рекомендовать конкретные конфигурации для необычных приложений или устранять проблемы в существующих системах. Использование этих ресурсов на этапе проектирования предотвращает дорогостоящие ошибки и перепроектирование.
Заключительные соображения
Гидрораспределитель WMR предназначен для применений, где механическое управление положением и надежное переключение имеют большее значение, чем сложная электроника. Его проверенная конструкция позволяет работать в сложных условиях горнодобывающей промышленности, металлообработки и погрузочно-разгрузочных работ без уязвимостей электронного управления. Понимание его возможностей и ограничений позволяет инженерам эффективно его применять.
Правильное управление жидкостью значительно продлевает срок службы клапана. Поддержание стандартов чистоты, работа в заданных диапазонах температуры и вязкости, а также управление давлением в Т-образном отверстии предотвращает большинство видов отказов. Эти простые меры предосторожности делают гидрораспределитель WMR долговечным компонентом, который прослужит десятилетия.
В мире, стремящемся к цифровой трансформации, клапан WMR доказывает, что механические решения по-прежнему играют важную роль. Невозможность взлома или удаленного манипулирования обеспечивает внутреннюю безопасность. Физическая связь между положением машины и действием гидравлики создает предсказуемое поведение, от которого могут зависеть системы безопасности. По этим причинам гидрораспределитель WMR остается актуальным в современной промышленной гидравлике.
