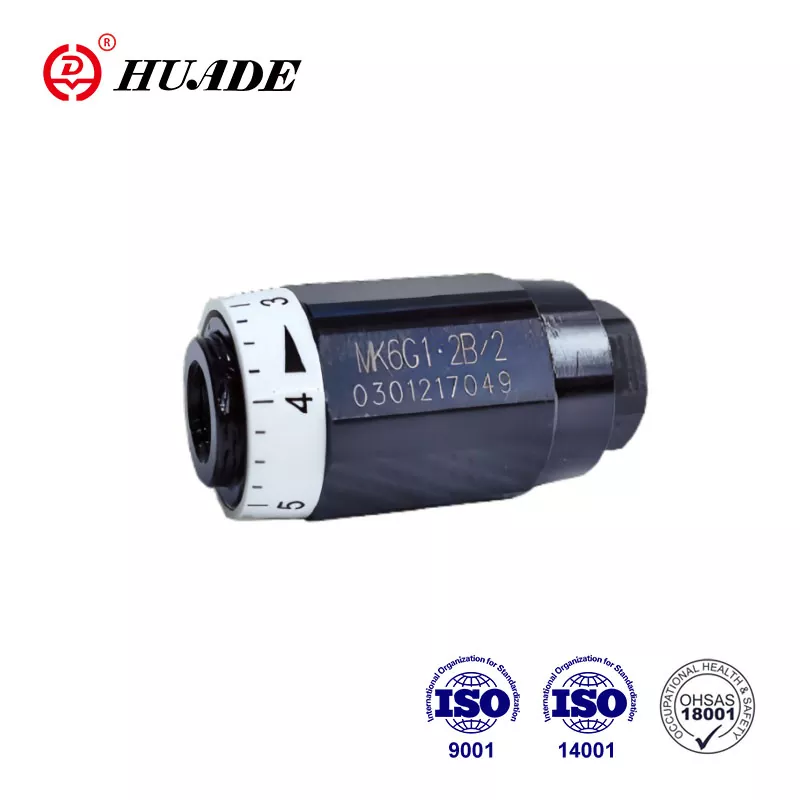

Дроссельный обратный клапан МК

Типы клапанов Mk — это дроссельные обратные клапаны, зависящие от давления и вязкости. Этот клапан производства Huade Hydraulic является наиболее широко используемым клапаном потока. Гидравлические клапаны Huade® привлекли внимание многих потребителей. Huade — известная торговая марка в Китае. На заводе установлено более 750 машин, импортированных со всего мира, для строгого контроля качества продукции. Упаковка дроссельных обратных клапанов MK может быть индивидуальной, например, с использованием стандартных картонных коробок, вакуумной упаковки или фанерных коробок.

Параметр продукта дроссельного обратного клапана МК

Особенности продукта и применение дроссельного обратного клапана MK

Функции:

▶ Подходит для непосредственного монтажа в линию

▶ Зависит от давления и вязкости

Приложение:

Данный клапан представляет собой трубчатый дроссельный обратный клапан, устанавливаемый непосредственно на трубопроводе. Дроссельный порт клапана имеет осевую треугольную канавку и имеет 7 спецификаций и две соединительные резьбы. Основной функцией дроссельной заслонки МК является управление скоростью привода.

Разрез и условное обозначение Дроссельно-обратного клапана МК

Когда поток проходит через клапан в направлении дросселирования, пружина и жидкость прижимают тарелку к ее седлу, тем самым блокируя поток. Жидкость течет через боковое отверстие к точке дросселирования, которая образована между корпусом (2) и регулируемой втулкой (1). В противоположном направлении давление жидкости воздействует на торец тарелки, поднимая ее с седла и позволяя жидкости течь свободно, без дросселирования, через клапан. При этом часть жидкости, протекающая через кольцевой зазор, производит необходимый эффект самоочистки.

Конструкция дроссельного обратного клапана типа МК

Условные обозначения дроссельного обратного клапана типа МК
