Дроссельный обратный клапан Z2FS 10-5

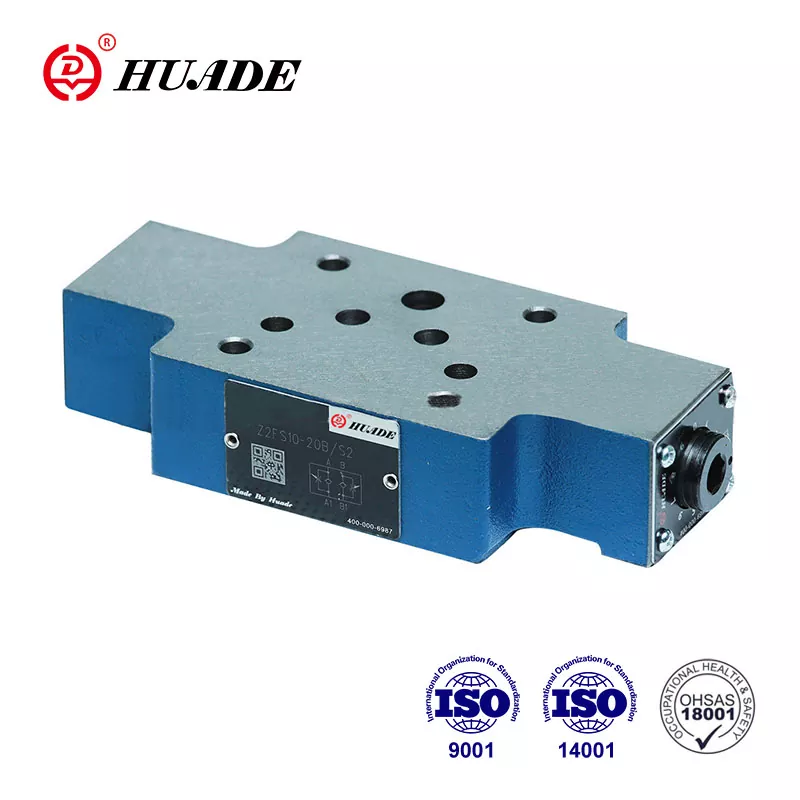

Двойной дроссельный/обратный клапан типа Z2FS 10...-30B/... выполнен в виде сэндвич-панели.  Этот клапан потока используется для управления входом или выходом счетчика. Он может заменить серию Z2FS 10-5-3X, предлагаемую Rexroth, благодаря двухлетнему сотрудничеству с Rexroth. Упаковка дроссельных клапанов Z2FS 10-5 также может быть изготовлена ​​по индивидуальному заказу, например, в водонепроницаемую пластиковую упаковку, стандартную картонную коробку или фанерную упаковку.

Параметр продукта дроссельного обратного клапана Z2FS 10-5

Характеристики продукта и применение дроссельного обратного клапана Z2FS 10-5

Функции:

▶ Сэндвич-клапан

▶ Схема подключения по DIN 24 340 из A, ISO 4401 и CETOP – RP 121 H

▶ Для ограничения потока основной или пилотной жидкости через 2 сервисных порта.

▶ 3 элемента регулировки

. Запираемая поворотная ручка со шкалой

. Шпиндель с внутренним шестигранником и шкалой

. Поворотная ручка со шкалой

▶ Для управления входом или выходом счетчика

Приложение:

Двойной дроссельный обратный клапан Z2FS 10-5 используется для ограничения основного или пилотного потока одного или двух сервисных портов. Два симметрично расположенных дроссельных/обратных клапана ограничивают поток в одном направлении и обеспечивают свободный поток в противоположном направлении.

Разрез и обозначение дроссельного обратного клапана Z 2 FS 10-5

При поступлении управляющая жидкость проходит из порта A1 в порт A2 через точку дросселирования (1), которая соединена с седлом клапана (2) и дросселирующим золотником (3.1). Дроссельный золотник (3.1) регулируется в осевом направлении с помощью шпинделя (4), что позволяет регулировать точку дросселирования (1). В то же время жидкость в порте A1 достигает стороны золотника (6) через отверстие (5). Давление, присутствующее в дополнение к силе пружины, удерживает золотник дроссельной заслонки (3.1) в положении дросселирования. Поток, текущий обратно из сервисного порта B2, перемещает золотник дроссельной заслонки (3.2) против пружины (7), заставляя клапан действовать как обратный клапан. и обеспечение свободного потока. В зависимости от способа установки клапана эффект дросселирования может быть организован как на входе, так и на выходе.

Ограничение основного потока жидкости

Для изменения скорости привода (основной поток жидкости) между распределительным клапаном и монтажной плитой устанавливается двойной дроссельный/обратный клапан.

Ограничение потока пилотной жидкости

В гидрораспределителях с пилотным управлением двойной дроссельный обратный клапан устанавливается в качестве регулятора пилотного дросселя (расход управляющей жидкости). Он устанавливается между главным клапаном и пилотным клапаном.

Конструкция двойного дроссельного/обратного клапана типа Z 2 FS 10-5-30B

Символ Z 2 FS 10–30B
