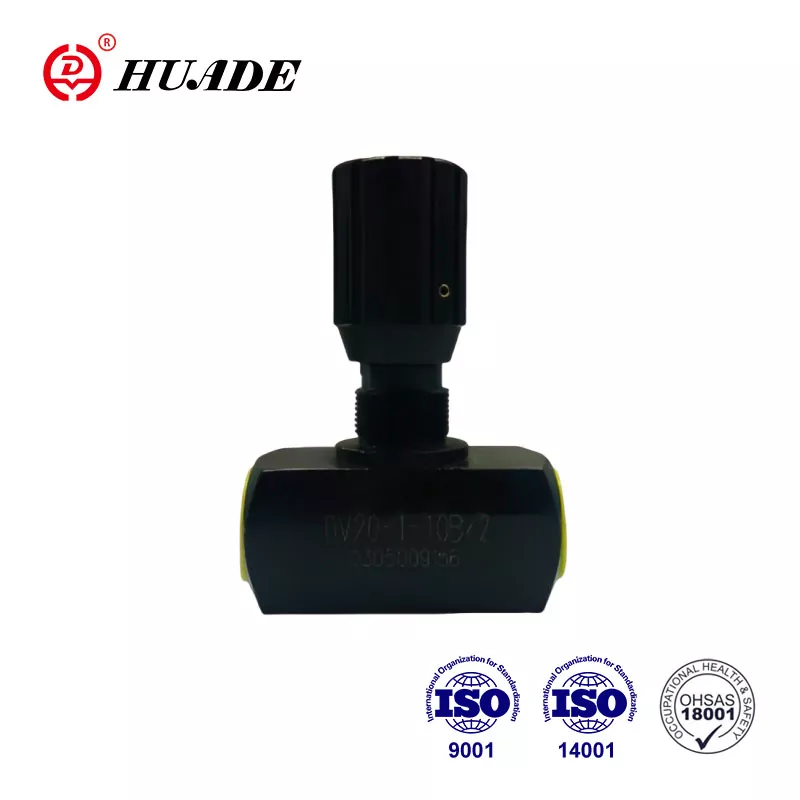

Дроссельный клапан dv

Тип клапанов DV - это дроссельный/изолирующий клапан. Основанная в рамках стратегического партнерства между правительствами Китая и Германии в 1979 году, Huade Hydraulic сформировал крупные производственные масштабы. Благодаря внедрению передовых технологий от Rexroth, Huade® дроссельная заслонка/изолирующая клапана DV предлагает превосходную производительность. Это доступная альтернатива аналогичным продуктам из международных известных брендов.

Параметр продукта дроссельной заслонки DV

Функция продукта и применение дроссельной заслонки DV

Функции:

▶ Подключение с резьбой

▶ Монтаж подножки

Приложение:

Дроссельная заслонка/изолирующие клапаны типа DV служит для установки точного потока масла, а также может использоваться для функции выключения.

Раздел и символ дроссельной заслонки DV

Дроссельная заслонка/изолирующие клапаны Тип DV состоит в основном из корпуса (1), ручки регулировки (2) с блокирующим устройством (3). Повернув ручку регулировки (2) влево, шпиндель (4) с штифтом дроссельной заслонки (5) увеличивает раздел потока (6) до максимума. Повернув ручку регулировки (2) вправо, шпиндель (4) с штифтом дроссельной заслонки (5) уменьшает сечение потока (6) до полного закрытия без утечки. Для повторения настройка цветовой шкалы (7) представлена ​​на верхней части шпинделя (4). Площадь цветного треугольника (8) показывает, как далеко открыт клапан (чем больше цветной треугольник, тем больше отверстие). Настройка потока заблокирована с помощью блокирующего устройства (3).

Структура дроссельной заслонки DV

Символ дроссельной заслонки DV
