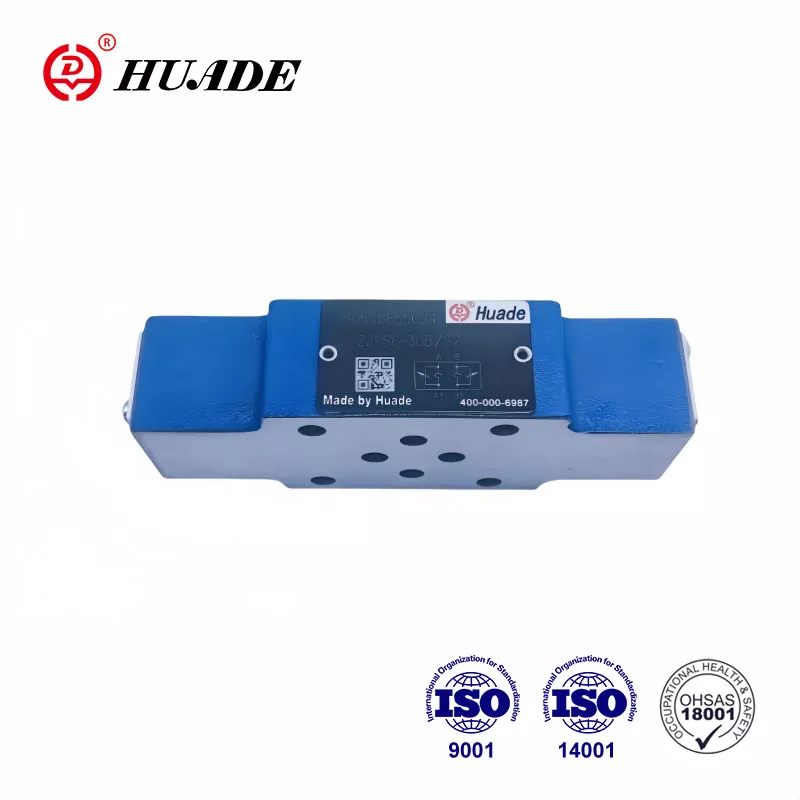

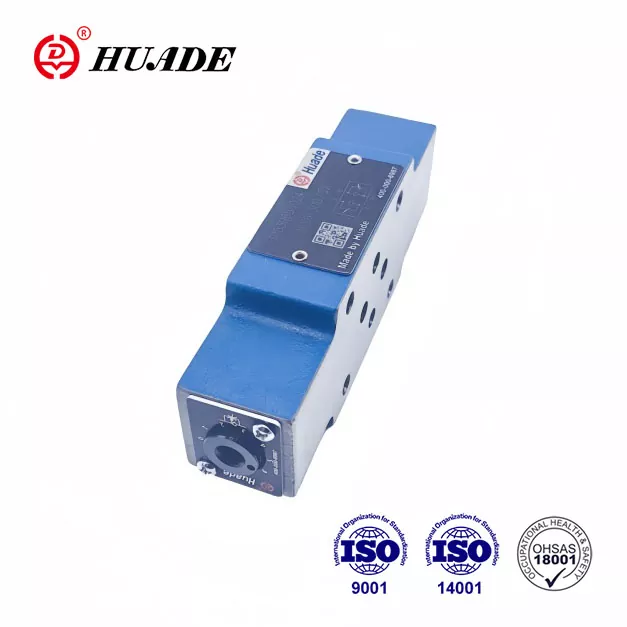

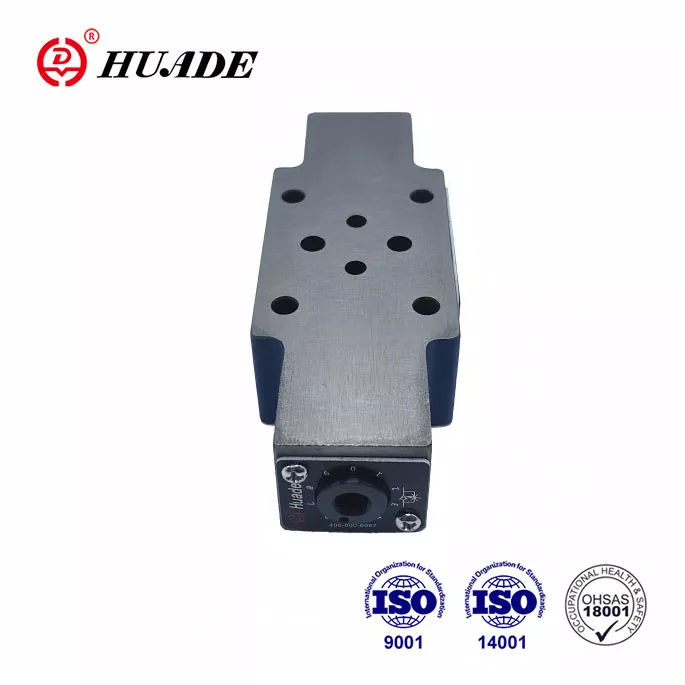

Дроссельный обратный клапан Z2FS 6

Клапаны типа Z 2 FS 6 представляют собой двойные дроссельные/обратные клапаны в конструкции сэндвич-панелей. Этот клапан подходит для вертикальной сборки и используется для управления расходомером на входе или выходе. В результате двухлетнего сотрудничества с Rexroth этот дроссель Z2FS 6 соответствует производительности Rexroth и может заменить серию Rexroth® Z2FS6 3XB. Это доступная альтернатива Rexroth.

Параметр продукта: дроссельный обратный клапан Z2FS 6

Характеристики продукта и применение дроссельного обратного клапана Z2FS 6

Функции:

▶ Конструкция сэндвич-панели

▶ Схема подключения по DIN 24 340, от A, ISO 4401 и CETOP – RP 121H

▶ Ограничение основного или пилотного потока с помощью двух сервисных портов

▶ Управление входом или выходом счетчика.

Приложение:

Дроссельные обратные клапаны Z2FS 6 используются для ограничения основного или пилотного потока масла в одном или двух сервисных отверстиях.

Разрез и обозначение дроссельного обратного клапана Z2FS 6

Два симметрично расположенных дроссельных/обратных клапана ограничивают поток (посредством регулируемых дроссельных золотников) в одном направлении и обеспечивают свободный обратный поток в другом направлении.

Ограничение основного потока

Двойной дроссельный/обратный клапан устанавливается между распределительным клапаном и монтажной плитой для изменения скорости привода (ограничение основного потока).

Пилотное ограничение расхода

В случае гидрораспределителей с пилотным управлением двойной дроссельный/обратный клапан можно использовать в качестве регулятора пилотного дросселя (ограничения пилотного расхода). В этом случае он устанавливается между главным клапаном и пилотным клапаном.

Конструкция двойного дроссельного/обратного клапана, тип Z2FS6 30B

Принцип гидравлических систем
