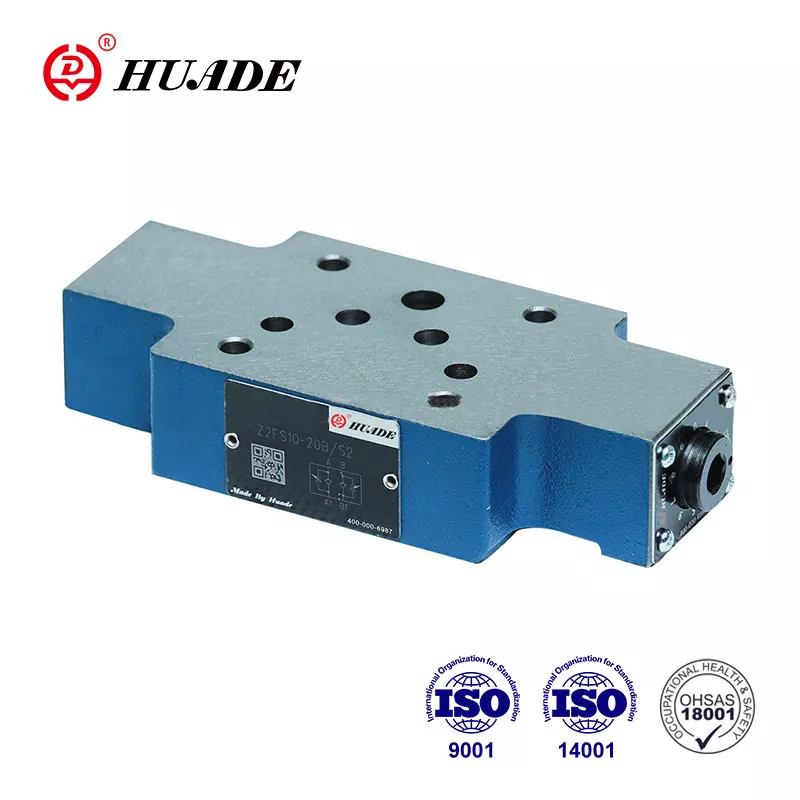

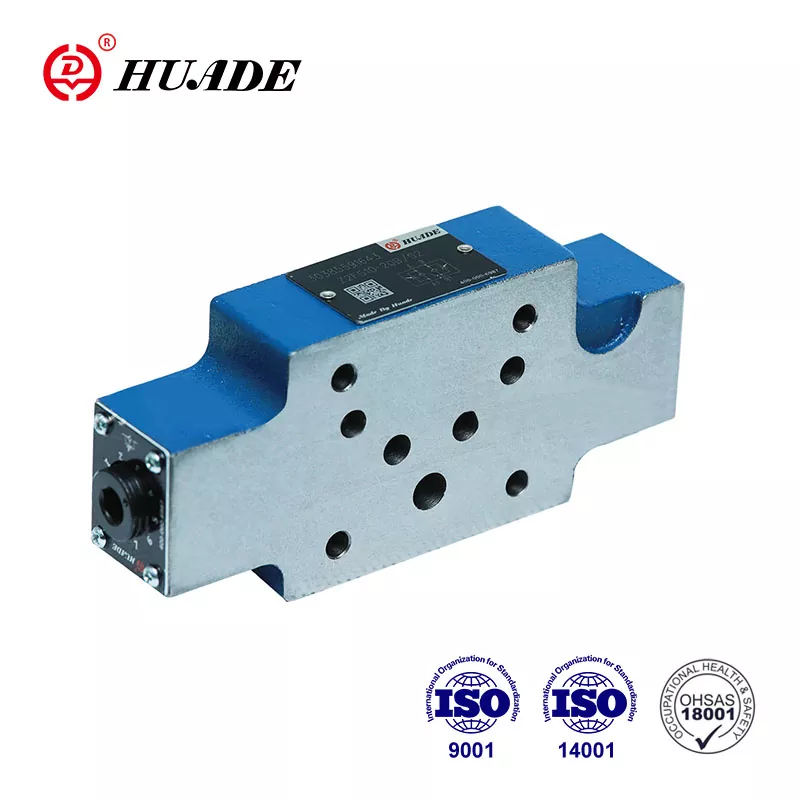

Дроссельный обратный клапан Z2FS 10

Двойные дроссельные/обратные клапаны Z 2 FS10...20B/... имеют конструкцию сэндвич-панели. Их можно собирать вертикально. Благодаря внедрению передовых технологий Rexroth, Huade® Z2FS 10 может достичь того же уровня, что и продукция Rexroth, с точки зрения производительности, качества и совместимости.  Дроссельные клапаны Huade® завоевали широкое признание рынка и доверие пользователей.

Параметр продукта: дроссельный обратный клапан Z2FS 10

Характеристики продукта и применение дроссельного обратного клапана Z2FS 10

Функции:

▶ Конструкция сэндвич-панели

▶ Схема подключения по DIN 24 340, от A, ISO 4401 и CETOP – RP 121H

▶ Ограничение основного или пилотного потока двух сервисных портов

▶ Управление входом или выходом счетчика.

Приложение:

Двойные дроссельные обратные клапаны Z2FS 10 используются для ограничения основного или управляющего потока масла в одном или двух сервисных отверстиях. Два симметрично расположенных дроссельных/обратных клапана ограничивают поток (посредством регулируемых дроссельных золотников) в одном направлении и обеспечивают свободный обратный поток в другом. направление.

Разрез и обозначение дроссельного обратного клапана Z2FS 10

Клапаны типа Z 2 FS10...20B/... представляют собой двойные дроссельные/обратные клапаны в исполнении из сэндвич-панелей.

Ограничение основного потока

Двойной дроссельный/обратный клапан устанавливается между распределительным клапаном и монтажной плитой для изменения скорости привода (ограничение основного потока).

Пилотное ограничение расхода

В случае гидрораспределителей с пилотным управлением двойной дроссельный/обратный клапан можно использовать в качестве регулятора пилотного дросселя (ограничения пилотного расхода). В этом случае он устанавливается между главным клапаном и пилотным клапаном.

Конструкция двойного дроссельного/обратного клапана, тип Z 2 FS10...20B

Принцип действия Гидравлических систем Z 2 FS10...20B
