Когда вы работаете с тяжелым промышленным оборудованием, очень важно понимать, как гидравлическая энергия движется по вашей системе. В основе многих гидравлических систем с высоким расходом находится критически важный компонент, называемый гидрораспределителем, в частности, серии WH от Bosch Rexroth. На первый взгляд эти клапаны могут показаться не впечатляющими, но они выполняют серьезную тяжелую работу на заводах и в промышленных условиях по всему миру.
Что делает гидрораспределители такими важными
Думайте о гидрораспределителе как о гаишнике для гидравлической жидкости. Его основная задача — решить, куда направляется жидкость, которая напрямую контролирует движение вашего оборудования. Независимо от того, запускаете ли вы, останавливаете, увеличиваете скорость или меняете направление движения гидравлического цилиндра, гидрораспределитель сделает это возможным.
Тип WH конкретно относится к гидрораспределителям с пилотным управлением, которые используют гидравлическое давление для управления основным потоком. Это имеет большее значение, чем вы думаете. Когда вы имеете дело с высокими скоростями потока и большими объемами жидкости, простому клапану прямого действия просто не хватает мощности для выполнения своей работы. Силы, действующие на большой золотник клапана, огромны, и именно здесь становится необходимым пилотное вмешательство.
Компания Bosch Rexroth разработала серию WH именно для таких сложных ситуаций. Эти клапаны могут выдерживать давление до 350 бар и скорость потока до 1100 литров в минуту. Для сравнения: мы говорим о перемещении достаточного количества гидравлической жидкости для питания огромных промышленных прессов, тяжелого формовочного оборудования и крупных систем погрузочно-разгрузочных работ.
Как на самом деле работают гидрораспределители серии WH
Прелесть гидрораспределителя WH заключается в его двухступенчатой конструкции. Вместо того, чтобы пытаться напрямую переместить большой и тяжелый золотник, система использует небольшой пилотный клапан для управления гораздо большим основным клапаном. Это усиление мощности в действии.
Вот как это работает на практике. Пилотная ступень использует небольшое гидравлическое давление для перемещения небольшого золотника клапана. Это создает разницу давления, которая действует на концы гораздо большего основного золотника. Эта разница давлений создает достаточную силу для преодоления сил жидкости и трения, позволяя основному золотнику смещать положение и перенаправлять весь поток системы.
Обозначение WH говорит о том, что это чисто гидравлическое пилотное управление. Все управляющие сигналы поступают от источников гидравлического давления, а не от электрических соленоидов. Это делает клапаны WH особенно ценными в средах, где электрические системы могут быть проблематичными, например, при работе под водой, при экстремальных температурах или во взрывоопасных средах.
Внутри корпуса клапана вы найдете прецизионно обработанное отверстие, в котором золотник из закаленной стали скользит вперед и назад. Золотник имеет тщательно спроектированные площадки и канавки, которые совпадают с отверстиями в корпусе клапана. По мере движения золотника он открывает и закрывает эти пути потока, направляя жидкость к различным исполнительным механизмам или обратно в резервуар.
Различные конфигурации для разных потребностей
Гидрораспределители бывают различных конфигураций, и понимание терминологии помогает при выборе правильного клапана. Цифры, которые вы видите в описаниях клапанов, относятся к количеству портов и положений.
Четырехходовой трехпозиционный клапан (обозначается как 4/3) имеет четыре соединения для жидкости и три отдельных рабочих положения. Четыре порта обычно включают в себя подачу насоса, возврат бака и два рабочих порта, которые подключаются к вашему приводу. Три положения обычно включают в себя два активных положения для перемещения цилиндра или двигателя в любом направлении, а также центральное положение.
Это центральное положение имеет большее значение, чем думают многие люди. В конфигурации с закрытым центром весь поток прекращается, когда клапан возвращается в центр. Это хорошо работает с насосами с фиксированным рабочим объемом и когда вам необходимо точное удержание положения. Открытый центр позволяет потоку насоса возвращаться в резервуар в нейтральном положении, уменьшая выделение тепла, но потенциально позволяя приводу смещаться под нагрузкой. Конфигурации с тандемным центром предлагают золотую середину, разгружая насос и блокируя порты привода.
Серия WH предлагает все эти центральные условия и многое другое. Вы можете заказать клапаны с пружинным центрированием, когда пружины возвращают золотник в нейтральное положение, или с центрированием под давлением, когда гидравлическое давление удерживает золотник в центре. В некоторых приложениях требуются конфигурации со смещением пружины или гидравлические фиксаторы, которые удерживают золотник в любом положении, в котором ему была дана последняя команда.
Технические характеристики, которые имеют значение
Когда вы сравниваете гидрораспределители, определенные характеристики говорят вам, что на самом деле может делать клапан в вашей системе. Серия WH охватывает номинальные размеры от NG10 до NG32. Этот номинальный размер напрямую зависит от того, какой поток может выдержать клапан.
Клапан NG10 может обрабатывать от 200 до 300 литров в минуту, что подходит для машин среднего размера. Поднимитесь до NG32, и вы увидите максимальную пропускную способность 1100 литров в минуту. Этот больший размер подойдет для самых больших промышленных прессов или высокоскоростного производственного оборудования.
Максимальное рабочее давление 350 бар ставит клапаны WH в категорию высокопроизводительных. Многие промышленные системы работают при давлении от 200 до 250 бар, поэтому дополнительная способность к давлению обеспечивает запас безопасности и позволяет клапану работать в самых требовательных контурах.
Все гидрораспределители WH монтируются в соответствии со стандартами ISO 4401. Этот международный стандарт точно определяет, где расположены порты и как обрабатывается монтажная поверхность. Почему это имеет значение? Потому что это означает, что вы потенциально можете заменить клапан Bosch Rexroth на эквивалент Parker или Eaton, не меняя коллектор или водопровод. Такая стандартизация экономит огромное количество времени и денег при проектировании и обслуживании систем.
Клапаны работают с минеральным маслом или гидравлическими жидкостями на основе эфиров фосфорной кислоты в диапазоне температур от минус 30 до плюс 80 градусов Цельсия. Этот широкий рабочий диапазон охватывает большинство промышленных сред, не требуя специальной температурной компенсации.
Реальные применения, в которых клапаны WH превосходны
Зайдите на любое тяжелое производственное предприятие, и вы, скорее всего, обнаружите в работе гидрораспределители серии WH. Сталелитейные заводы используют их для управления массивными формовочными прессами. Заводы по литью под давлением используют их в качестве мощных зажимных систем, удерживающих формы в закрытом состоянии под экстремальным давлением.
Большие станки представляют собой еще одно распространенное применение. Когда обрабатывающему центру с ЧПУ необходимо быстро расположить тяжелый стол или закрепить заготовку, гидрораспределитель WH обеспечивает необходимое решительное и мощное переключение. Способность клапана выдерживать высокие скорости потока означает, что эти движения происходят быстро, сокращая время цикла и повышая производительность.
Погрузочно-разгрузочное оборудование, такое как гидравлические лифты и подъемные платформы, также выигрывает от технологии WH. Эти приложения требуют надежности превыше всего, и простая и надежная конструкция гидрораспределителя с пилотным управлением обеспечивает именно это.
Что делает клапаны WH особенно подходящими для этих применений, так это их устойчивость к неидеальным условиям эксплуатации. Промышленные гидравлические системы часто не могут поддерживать сверхчистые условия жидкости, которые требуются более сложным пропорциональным клапанам. Клапаны WH надежно работают при чистоте гидравлической жидкости, соответствующей стандарту ISO 4406 20/18/15, тогда как пропорциональным клапанам может потребоваться 19/16/13 или выше. Эта разница в требованиях к фильтрации напрямую приводит к снижению эксплуатационных расходов и увеличению интервалов обслуживания.
Сравнение клапанов WH с конкурентами
Рынок промышленных гидрораспределителей включает в себя несколько крупных игроков, помимо Bosch Rexroth. Подразделение Vickers компании Eaton предлагает серию DG3V-10 для гидравлического пилотного управления и DG5V-10 для электромагнитного пилотного управления. Они напрямую конкурируют с клапанами WH и WEH, предлагая аналогичную пропускную способность и номинальное давление.
Parker Hannifin производит большие пилотные клапаны серии D81VW и более широкой линейки D-серии. Как и другие клапаны, эти клапаны соответствуют монтажным стандартам ISO 4401 и обеспечивают сопоставимые характеристики.
Самое интересное в этой конкурентной среде — то, насколько похожими стали топовые характеристики. Все три основных производителя предлагают клапаны, рассчитанные на давление 350 бар и расход 1100 литров в минуту. Все они соответствуют одним и тем же стандартам монтажа. Эта конвергенция отражает требования рынка к взаимозаменяемости и создала ситуацию, когда конкуренция в большей степени зависит от второстепенных факторов, таких как время поставки, техническая поддержка и конкретные варианты конфигурации, а не от чисто ограничений производительности.

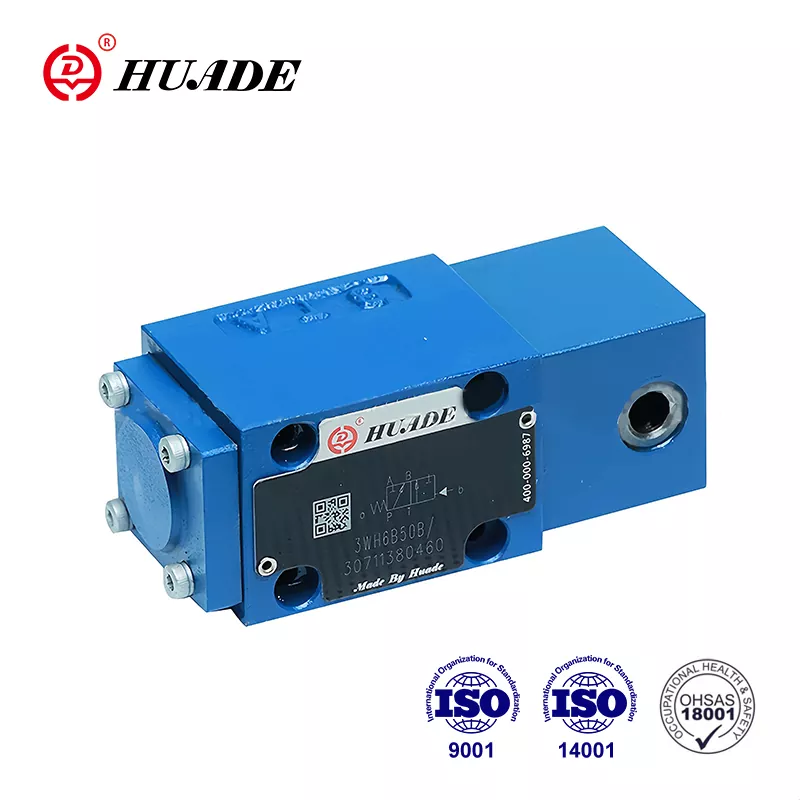

Азиатские производители также вышли на рынок с клапанами, совместимыми со стандартом ISO 4401. Такие компании, как Huade и Shanghai Lixin, предлагают WH-совместимую продукцию по конкурентоспособным ценам, что особенно привлекательно для покупателей в быстро индустриализирующихся регионах. Хотя эти альтернативы могут не иметь такой же узнаваемости бренда, они следуют одним и тем же основным принципам проектирования и стандартам монтажа.
Рекомендации по техническому обслуживанию и распространенные проблемы
Одним из существенных преимуществ гидрораспределителей серии WH является их относительно простой профиль обслуживания. В отличие от сложных пропорциональных клапанов с их жесткими допусками и сложной системой обратной связи, традиционные клапаны с пилотным управлением достаточно щадящие.
Наиболее распространенной причиной неисправности является застревание золотника, обычно вызванное загрязнением гидравлической жидкости. Крошечные частицы могут скапливаться в небольших зазорах между золотником и отверстием, препятствуя плавному движению. Регулярная замена жидкости и адекватная фильтрация предотвращают большинство этих проблем.
Внутренняя утечка развивается со временем, поскольку нормальный износ увеличивает зазор между золотником и отверстием. Это проявляется в снижении скорости привода, уменьшении силы и увеличении тепловыделения. Когда внутренняя утечка становится чрезмерной, единственным реальным решением является замена клапана. Стоимость восстановления обычно превышает стоимость нового клапана для большинства размеров.
Внешнюю утечку через уплотнения или фитинговые соединения обычно легче устранить. Многие уплотнения можно заменить без специальных инструментов. Однако если сама золотника повреждена в зоне уплотнения, возникает необходимость замены.
Особого внимания на клапанах WH заслуживает давление питания пилота. Поскольку пилотный контур управляет положением основного золотника, любые проблемы с управляющим давлением напрямую влияют на работу клапана. Независимо от того, используется ли внутреннее питание пилота от основного насоса или внешнее питание пилота от отдельного источника, это давление должно оставаться стабильным и достаточным для надежного переключения.
Первоначальная стоимость качественного гидрораспределителя может показаться значительной. Сборки Bosch Rexroth среднего класса могут стоить около 450 долларов, а более крупные или более сложные конфигурации стоят дороже. Однако общая стоимость владения сильно зависит от надежности и срока службы. Клапаны WH заслужили долгие годы надежной работы с минимальным вниманием.
Будущее технологии направленного управления
Производство гидравлических клапанов не стоит на месте. Две основные тенденции меняют ландшафт, хотя ни одна из них еще не сделала клапаны типа WH устаревшими.
Пропорциональные распределительные клапаны обеспечивают плавное регулирование расхода, а не простое переключение «вкл.-выкл.». Изменяя входной сигнал, вы можете точно контролировать скорость и усилие привода. Это дает значительные преимущества для приложений, требующих плавного движения или точного позиционирования. Однако пропорциональные клапаны требуют гораздо более чистой гидравлической жидкости, требуют регулярной калибровки и, как правило, стоят дороже при покупке и обслуживании.
Цифровая гидравлика представляет собой более фундаментальный сдвиг в подходе. Вместо использования аналоговых клапанов, таких как серия WH, или пропорциональных клапанов, в цифровых гидравлических системах используются массивы быстродействующих двухпозиционных клапанов. За счет быстрой подачи импульсов на эти клапаны система может достичь точного управления, которое конкурирует с пропорциональными клапанами или превосходит их, сохраняя при этом простоту и надежность двухпозиционных компонентов.
Цифровая гидравлика обещает значительную экономию энергии за счет устранения многих потерь на регулирование, присущих традиционным системам. Эта технология также обеспечивает встроенное резервирование, поскольку несколько небольших клапанов могут компенсировать отказ одного из них. Производственные затраты могут значительно снизиться при увеличении объемов, поскольку цифровые клапаны проще производить, чем прецизионные пропорциональные клапаны.
Несмотря на эти достижения, традиционные гидрораспределители WH сохраняют важные преимущества. Они требуют менее сложной управляющей электроники, лучше переносят загрязнение, чем пропорциональные клапаны, и легко интегрируются в существующие системы, построенные на основе стандартов ISO 4401. Для применений, требующих надежного переключения с высоким расходом без непрерывного управления, клапаны WH остаются наиболее экономичным решением.
Компания Bosch Rexroth осознает эти конкурирующие факторы и разработала стратегию подключенной гидравлики. Этот подход добавляет датчики и цифровые интерфейсы к традиционным гидравлическим компонентам, перенося их в среду Индустрии 4.0, не требуя полной модернизации системы. Клапан WH со встроенными датчиками давления и контролем положения может предоставить ценные данные для профилактического обслуживания, одновременно выполняя свою основную функцию переключения.
Правильный выбор клапана
Выбор между традиционным гидрораспределителем WH и новыми технологиями зависит от конкретных требований вашего применения. Для новых систем, требующих точного контроля скорости или сложных профилей движения, целесообразно использовать пропорциональные клапаны или цифровую гидравлику, несмотря на их более высокие затраты и требования к техническому обслуживанию.
В качестве запасных частей в существующих системах клапаны WH обычно представляют собой наиболее практичный выбор. Они соответствуют стандартным схемам монтажа ISO 4401, работают с существующими управляющими цепями и обеспечивают проверенную надежность. Сосредоточьте свой выбор поставщиков на компаниях, предлагающих хорошую техническую поддержку и конкретные параметры конфигурации, которые вам нужны, такие как регулируемое время переключения или центрирование по давлению.
Когда контроль загрязнения затруднен или невозможен, традиционные гидрораспределители с пилотным управлением явно превосходят пропорциональные альтернативы. В эту категорию часто попадают такие отрасли, как горнодобывающая промышленность, лесное хозяйство и снос зданий. Большие внутренние зазоры и более простая конструкция клапана WH позволяют выдерживать условия, которые быстро выведут из строя более сложные элементы управления.
Ключевым моментом является соответствие технологии клапанов реальным потребностям системы, а не автоматический выбор новейшего варианта. Распределители серии WH остаются в производстве на протяжении десятилетий, поскольку они эффективно решают реальные проблемы. Они будут продолжать обслуживать промышленные системы до тех пор, пока существуют приложения, в которых простота, надежность и высокая пропускная способность важнее непрерывного регулирования переменных.
Понимание того, как работают эти клапаны, в чем они хороши и где альтернативы могут служить лучше, поможет вам принять обоснованные решения для ваших конкретных гидравлических систем. Независимо от того, обслуживаете ли вы существующее оборудование или проектируете новые установки, гидрораспределитель WH заслуживает рассмотрения как проверенное и надежное решение для мощных систем управления подачей жидкости.
