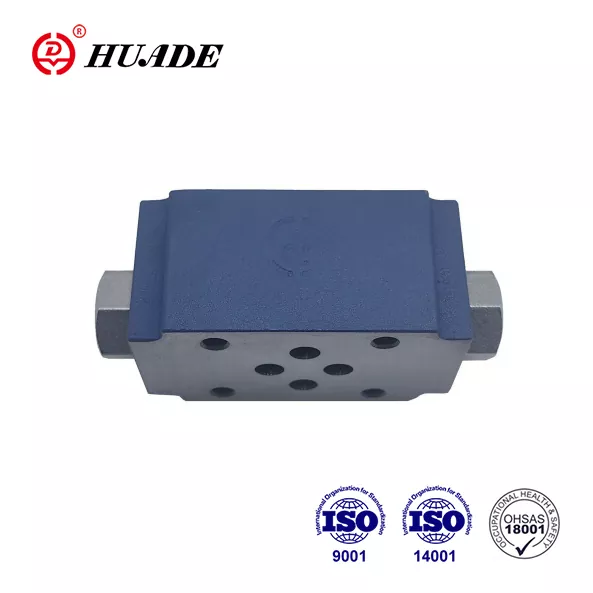

Когда гидравлическим системам требуется надежное удержание нагрузки и герметичная изоляция, инженеры часто обращаются к сэндвич-пластине обратного клапана Z2S 6 от Bosch Rexroth. Этот клапан с пилотным управлением является надежным компонентом промышленной гидравлики с 2013 года, предлагая простую установку и надежную работу в различных областях применения.
Сэндвич-плита обратного клапана Z2S 6 предназначена для установки между гидравлическими компонентами в вертикальном штабеле, экономя пространство и обеспечивая при этом необходимый контроль потока. Он обеспечивает свободный поток в одном направлении и блокирует обратный поток до тех пор, пока сигнал управляющего давления не освободит его. Этот простой, но эффективный механизм делает многослойную пластину обратного клапана Z2S 6 особенно ценной в системах, где нагрузки должны оставаться неподвижными во время периодов простоя.
Понимание конструкции Z2S 6

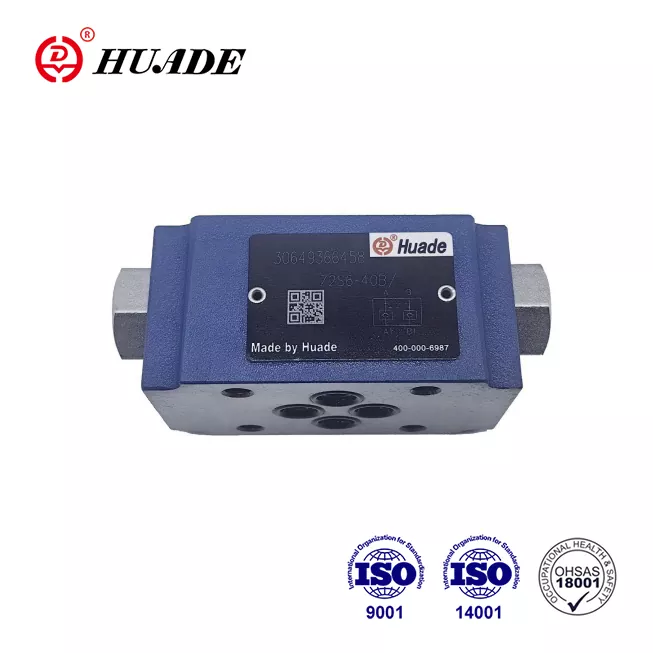

Сэндвич-плита обратного клапана Z2S 6 соответствует стандарту размеров NG6, также известному как Размер 6 в гидравлической терминологии. Эта стандартизация означает, что он соответствует схеме монтажа, указанной в DIN 24340, ISO 4401-03-02-0-05 и NFPA T3.5.1 R2-2002 D03. Инженеры ценят эту совместимость, поскольку она позволяет клапану плавно интегрироваться с существующими гидравлическими системами по всему миру.
Основная работа сэндвич-плиты обратного клапана Z2S 6 включает в себя подпружиненный поршень и золотниковый механизм. Жидкость свободно течет со стороны оборудования (порты A1 или B1) на сторону коллектора (порты A2 или B2). Когда давление пытается изменить направление, клапан плотно закрывается с нулевой утечкой. Для открытия заблокированного клапана требуется управляющее давление в назначенных портах управления, которое механически смещает внутренние компоненты, обеспечивая обратный поток.
Bosch Rexroth предлагает сэндвич-плиту обратного клапана Z2S 6 в нескольких конфигурациях. Стандартная версия блокирует каналы A и B. Одноканальные варианты (Z2S 6 A или Z2S 6 B) изолируют только один порт, что дает разработчикам большую гибкость при проектировании схем. Толщина корпуса клапана в стандартных конфигурациях составляет около 11 мм, хотя в специальных версиях с функциями предварительного открытия толщина увеличивается до 21,5 мм.
Технические характеристики, которые имеют значение
Сэндвич-плита обратного клапана Z2S 6 выдерживает давление до 315 бар (4568 фунтов на квадратный дюйм) при использовании гидравлических жидкостей на основе минерального масла. Пропускная способность достигает 60 литров в минуту, что подходит для большинства промышленных применений. Эти цифры представляют собой результаты испытаний с маслом HLP 46 при температуре 40°C, стандартном эталонном состоянии для гидравлических компонентов.
Давление открытия – это сила, необходимая для открытия клапана для свободного потока. Сэндвич-плита обратного клапана Z2S 6 поставляется с тремя вариантами давления открытия: 1,5 бар, 3 бар или 6 бар. Более низкое давление открытия обеспечивает более чувствительную реакцию, а более высокие настройки обеспечивают более надежное закрытие от вибраций системы. Выбор зависит от конкретных требований к контуру и характера гидравлических нагрузок.
Температурный допуск зависит от материала уплотнения. Стандартные уплотнения из NBR работают при температуре от -30°C до +80°C и подходят для большинства промышленных сред. Для применений, связанных с высокими температурами или агрессивными жидкостями, уплотнения FKM расширяют нижний предел до -20°C, сохраняя при этом тот же верхний предел. Сэндвич-плита обратного клапана Z2S 6 также подходит для биоразлагаемых гидравлических жидкостей (типов HETG и HEES) и огнестойких жидкостей, хотя для жидкостей HFC на водной основе требуется ограничение давления до 210 бар.
Вязкость жидкости может находиться в диапазоне от 2,8 до 500 мм²/с, не влияя на работу клапана. Такой широкий диапазон означает, что многослойная пластина обратного клапана Z2S 6 работает правильно независимо от того, разжижается ли ваше гидравлическое масло из-за нагрева или загустевает в условиях холодного запуска. Клапан сохраняет герметичность во всем диапазоне вязкости.
В чем превосходит сэндвич-плита обратного клапана Z2S 6
Прессовые машины в значительной степени полагаются на многослойную пластину с обратным клапаном Z2S 6 для предотвращения смещения нагрузки. Когда пресс удерживает материал между циклами, любое движение цилиндра может испортить заготовку. Блокировка нулевой утечки Z2S 6 удерживает подъёмник именно там, где его расположил оператор, даже во время длительных пауз. Эта надежность устраняет необходимость постоянного давления насоса для поддержания положения, экономя энергию и снижая выделение тепла.
Подъемное оборудование сталкивается с аналогичными проблемами. Гидравлический подъемник, поддерживающий груз, не может выдерживать плавный спуск из-за внутренней утечки. Многослойная пластина обратного клапана Z2S 6 полностью изолирует подъемный цилиндр, гарантируя, что грузы останутся поднятыми до тех пор, пока оператор намеренно не опустит их. Эта функция безопасности особенно важна в тех случаях, когда люди работают под поднятыми платформами или транспортными средствами.
Автоматизированные производственные линии выигрывают от компактной конструкции сэндвич-плиты с обратным клапаном Z2S 6. Современная автоматизация требует, чтобы множество приводов работали в скоординированной последовательности, часто в ограниченном пространстве. Конструкция сэндвич-панели позволяет устанавливать несколько клапанов вертикально на одном коллекторе, сводя к минимуму занимаемую площадь, сохраняя при этом полную функциональность каждого контура. Такая экономия пространства напрямую приводит к более компактным конструкциям машин.
Варианты многослойной пластины обратного клапана Z2S 6 с предварительным открытием решают конкретную проблему в многоцикловых приложениях. Когда заблокированный клапан внезапно освобождается под полным давлением в системе, быстрое изменение потока создает гидравлический удар. Версии SO55 и SO150 включают схемы предварительного открытия, которые постепенно снижают захваченное давление перед полным сбросом. Этот плавный переход снижает шум, сводит к минимуму износ компонентов и продлевает срок службы системы в приложениях с частыми циклами пуска и остановки.
Рекомендации по установке
Монтаж сэндвич-панели обратного клапана Z2S 6 требует соблюдения ровности поверхности. Сопрягаемые поверхности коллектора или опорной плиты должны иметь шероховатость Ra 0,01/100 мм или выше. Гладкая поверхность обеспечивает надлежащую герметизацию без перетягивания монтажных болтов. Большинство производителей используют винты с головкой под торцевой ключ M5 (ISO 4762) или резьбу 10–24 UNC для применения в Северной Америке.
Момент затяжки болтов зависит от количества компонентов в вашей сборке. Простая двухслойная сборка использует меньший крутящий момент, чем сложный коллектор с несколькими клапанами. Bosch Rexroth приводит таблицы крутящих моментов в своей документации, но типичные значения для винтов M5 варьируются от 5 до 7 Нм. Ключевым моментом является равномерная затяжка крест-накрест для равномерного распределения усилия зажима по уплотняющим поверхностям.
Сэндвич-панель обратного клапана Z2S 6 может быть установлена в любом положении, однако наиболее распространена вертикальная установка. Горизонтальный или наклонный монтаж подойдет, если этого требует компоновка вашей машины. Просто убедитесь, что монтажные поверхности правильно поддерживаются и что портовые соединения совпадают с гидравлическими линиями. Внутренняя конструкция клапана не зависит от силы тяжести, поэтому производительность остается стабильной независимо от положения.
Проектировщики гидравлических схем должны учитывать требования к пилотному управлению при планировании установки. Стандартные версии Z2S 6 используют внутреннее управляющее давление из самого заблокированного порта. В специальных вариантах, таких как SO40, добавляются внешние порты управления G1/4 для независимых пилотных сигналов. Версия SO60 сбрасывает управляющее давление в порт бака, что помогает в контурах, где заблокированное давление не должно влиять на другие компоненты. Понимание этих вариантов управления поможет вам выбрать правильный вариант многослойной пластины обратного клапана Z2S 6 для вашего конкретного применения.
Техническое обслуживание и устранение неполадок
Сэндвич-плита обратного клапана Z2S 6 требует минимального обслуживания при нормальных условиях эксплуатации. Регулярная проверка каждые 12–24 месяца выявляет потенциальные проблемы до того, как они приведут к сбоям в системе. Проверьте наличие внешних утечек вокруг монтажных поверхностей и убедитесь, что линии пилотного управления не засорены. Загрязнение является основным врагом любого гидравлического клапана, поэтому поддержание надлежащей чистоты жидкости в соответствии со стандартом ISO 4406, класс 20/18/15, защищает многослойную пластину обратного клапана Z2S 6 от преждевременного износа.
Если ваша система испытывает чрезмерный удар при переключении клапана, рассмотрите возможность перехода на версию с предварительным открытием. Вариант SO55 обеспечивает умеренную амортизацию, а вариант SO150 обеспечивает более плавное снижение давления. Эта модификация часто устраняет жалобы на шум и снижает нагрузку на подключенные компоненты, не требуя серьезной переработки схемы.
Утечка через многослойную пластину обратного клапана Z2S 6 обычно указывает на загрязнение уплотнительных поверхностей. Твердые частицы могут проникнуть в мягкий материал уплотнения или поцарапать металлические посадочные поверхности. Разборка и очистка иногда восстанавливают работоспособность, но замена часто оказывается более экономичной, учитывая относительно низкую стоимость этих компонентов. При замене уплотнений всегда используйте оригинальные детали Bosch Rexroth, указанные для номера модели вашего клапана, чтобы обеспечить правильную посадку и совместимость материалов.
Отказ пилотного управления проявляется как неспособность освободить заблокированный поток. Эта проблема обычно возникает из-за того, что мусор блокирует небольшие пилотные каналы или из-за неправильной подачи управляющего давления. Многослойная пластина обратного клапана Z2S 6 требует достаточного управляющего давления для преодоления как давления открытия, так и любого давления захваченной нагрузки. Убедитесь, что ваш пилотный источник обеспечивает достаточный расход и давление для надежной работы. В системах с длинными пилотными линиями рассмотрите возможность добавления пилотного аккумулятора для обеспечения быстрого реагирования.
Покупка сэндвич-панели обратного клапана Z2S 6
Цена на сэндвич-панель обратного клапана Z2S 6 зависит от конфигурации и источника покупки. Стандартные модели, такие как R900347495, обычно стоят от 150 до 300 долларов США. Версии с предварительным открытием и специальные материалы уплотнений увеличивают базовую стоимость. Авторизованные дистрибьюторы предлагают оригинальные компоненты Bosch Rexroth с заводской гарантией и технической поддержкой.
Официальный магазин Bosch Rexroth предоставляет самый полный выбор и прямую поддержку производителя. Их веб-сайт содержит подробные спецификации, модели САПР и информацию о совместимости сэндвич-плиты обратного клапана Z2S 6. Инженеры оценят техническую документацию, доступную для скачивания, которая включает кривые давления-расхода и габаритные чертежи.
Региональные дистрибьюторы часто поддерживают местные запасы для более быстрой доставки. [BuyRexroth.com](http://buyrexroth.com/) обслуживает онлайн-покупателей, предлагая конкурентоспособные цены и быструю доставку для обычных конфигураций. Компания Leader Hydraulics специализируется на азиатских рынках, располагая местными запасами и поддержкой. PHA-Auto в Таиланде предоставляет региональную экспертизу для установок в Юго-Восточной Азии. Эти дистрибьюторы хорошо разбираются в сэндвич-панелях обратного клапана Z2S 6 и могут порекомендовать правильный вариант для вашего конкретного применения.
Оптовые закупки дают право на оптовые скидки у большинства поставщиков. Если для вашего производства требуется несколько блоков сэндвич-панелей с обратным клапаном Z2S 6, запрос ценового предложения на сумму ваших общих требований часто показывает более выгодную цену, чем заказ по отдельности. Некоторые дистрибьюторы также комплектуют клапан монтажным оборудованием и уплотнениями по сниженным ценам.
Непатентованные альтернативы существуют по более низким ценам, иногда до 100 долларов. Эти продукты-клоны могут физически соответствовать монтажной схеме, но качество материалов и производственные допуски часто не соответствуют стандартам Rexroth. Для некритических приложений или временного тестирования может быть достаточно более дешевых альтернатив. Однако системы, требующие надежной и долгосрочной работы, оправдывают инвестиции в оригинальные компоненты многослойной пластины обратного клапана Z2S 6.
Объяснение кодов заказа
Понимание кода заказа Bosch Rexroth поможет вам выбрать именно тот вариант многослойной пластины обратного клапана Z2S 6, который вам нужен. Формат соответствует следующему шаблону: Z2S 6 [конфигурация блокировки] [давление открытия] 6X [обработка поверхности] [материал уплотнения] [особенности позиционирования] [специальные опции].
Конфигурация блокировки определяет, какие порты изолирует клапан. Тире без буквы означает блокировку каналов A и B. Буква A означает, что блокируется только канал A, а канал B течет свободно. Буква B меняет это расположение. Такая гибкость позволяет разработчикам схем изолировать определенные порты привода, не затрагивая другие порты в том же коллекторе.
Коды давления открытия представляют собой простые цифры: 1 для 1,5 бар, 2 для 3 бар и 3 для 6 бар. Этот выбор влияет на то, какое давление будет нарастать до начала свободного потока. Обозначение 6X указывает на серию компонентов размера 6, которая остается неизменной для всех стандартных моделей многослойных обратных клапанов Z2S 6.
Обработка поверхности обозначается как J50 для пассивированных поверхностей из нержавеющей стали, устойчивых к коррозии в суровых условиях. В стандартных версиях этот код отсутствует. При необходимости материал уплотнения обозначается буквой V, что означает FKM; иначе подразумеваются стандартные уплотнения из NBR. Варианты позиционирования включают /60 для фиксирующих отверстий и /62 для отверстий плюс установочные штифты, хотя штифты необходимо заказывать отдельно, используя номер детали R900005694.
Специальные коды функций обозначают расширенные функции. SO40 добавляет внешние порты управления G1/4 для независимых пилотных сигналов. SO55 и SO150 позволяют использовать схемы предварительного размыкания с различными временными характеристиками. SO60 направляет пилотный дренаж в порт резервуара. Эти специальные варианты сэндвич-панели обратного клапана Z2S 6 удовлетворяют особым требованиям схемы, которые не могут удовлетворить стандартные модели.
Сравнение альтернатив
Другие производители производят гидравлические обратные клапаны, которые конкурируют с многослойной пластиной обратного клапана Z2S 6. Серия Parker D1VW предлагает аналогичную функциональность благодаря конструкции картриджного типа. Эти клапаны выдерживают немного более высокое давление (350 бар) и расход (80 л/мин), что имеет значение в тяжелых условиях эксплуатации. Однако конструкция картриджа требует другой подготовки коллектора по сравнению с форматом сэндвич-панели, что делает Z2S 6 таким универсальным.
Eaton предлагает обратные клапаны PVQ, соответствующие возможностям Z2S 6, по несколько более низкой цене. Номинальное давление достигает 345 бар при расходе около 50 л/мин. Для применений, где достаточно немного уменьшенной пропускной способности, жизнеспособной альтернативой являются клапаны Eaton. Сэндвич-плита обратного клапана Z2S 6 обеспечивает преимущества в доступности и документации, особенно для международных проектов, где глобальное присутствие Rexroth упрощает поиск и поддержку.
Обычные клапаны-клоны соблазняют покупателей ценами ниже 100 долларов, а иногда и до 50 долларов. Эти изделия физически соответствуют монтажным схемам NG6, что делает их механически совместимыми с системами, предназначенными для сэндвич-панели обратного клапана Z2S 6. Однако качество материалов и точность изготовления напрямую влияют на надежность и срок службы. Клапаны-клоны часто имеют более высокие внутренние утечки, непостоянное давление открытия и более короткий срок службы. Они подходят для тестирования, создания прототипов или некритических приложений резервного копирования, но производственные системы выигрывают от использования оригинальных компонентов.
Сэндвич-плита обратного клапана Z2S 6 выделяется среди интегрированных систем Bosch Rexroth, где другие клапаны, насосы и элементы управления поставляются тем же производителем. Совместимость компонентов гарантирована, документация полная, а техническая поддержка понимает всю систему. Это экосистемное преимущество часто перевешивает небольшую разницу в ценах при строительстве профессиональных гидравлических установок.
Реальная производительность
Промышленные пользователи постоянно сообщают о надежной работе многослойной пластины обратного клапана Z2S 6 в различных областях применения. Производители станков с ЧПУ интегрируют эти клапаны в гидравлические контуры, управляющие зажимом инструмента и позиционированием детали. Характеристика нулевого дрейфа гарантирует, что точность обработки не снижается во время пауз в цикле. Механические цеха, работающие круглосуточно, особенно ценят стабильную производительность, требующую минимального вмешательства.
Производители строительной техники указывают варианты Z2S 6 в схемах стабилизаторов и системах позиционирования стрелы. Мобильная гидравлика работает в сложных условиях, включая вибрацию, экстремальные температуры и воздействие загрязнений. Сэндвич-плита обратного клапана Z2S 6 отвечает этим требованиям, сохраняя при этом небольшой размер, необходимый для мобильных устройств с ограниченным пространством. Совместимость с огнестойкими жидкостями расширяет возможности их использования в подземном горнодобывающем оборудовании, где правила безопасности требуют использования гидравлических жидкостей на основе ГФУ.
Автоматизированные сборочные линии демонстрируют ценность предварительного открытия вариантов Z2S 6. Системы, ездящие на велосипеде несколько раз в минуту, создают значительный гидравлический удар во время каждого перехода. Инженеры сообщают о заметном снижении шума и более плавной работе после модернизации стандартных блоков с многослойной пластиной обратного клапана Z2S 6 версиями с предварительным открытием SO55. Такая модернизация часто продлевает срок службы подключенных компонентов за счет уменьшения скачков напряжения по всей цепи.
В гидроагрегатах промышленных предприятий клапаны Z2S 6 используются для изоляции аккумуляторных батарей и создания независимых зон давления. Компактная сэндвич-конструкция позволяет создавать сложные сборки коллекторов, которые были бы непрактичны с более крупными и менее стандартизированными компонентами. Специалисты по техническому обслуживанию ценят модульную природу этих установок, при которой отдельные блоки сэндвич-панелей Z2S 6 с обратными клапанами могут быть заменены, не нарушая при этом соседние компоненты.
Технические ресурсы и поддержка
Bosch Rexroth предоставляет обширную документацию по многослойной пластине обратного клапана Z2S 6 на своем онлайн-портале. Основной справочный документ RE 21548 содержит полные технические характеристики, кривые производительности и габаритные чертежи. Этот PDF-файл остается бесплатным для скачивания, что гарантирует инженерам по всему миру доступ к точной информации при проектировании гидравлических систем.
Модели САПР в различных форматах поддерживают рабочие процессы цифрового проектирования. Файлы STEP и IGES импортируются непосредственно в обычное программное обеспечение для механического проектирования, что позволяет правильно проверять зазоры и прокладывать гидравлические линии. Эти модели отражают точные размеры сэндвич-панели обратного клапана Z2S 6, что исключает догадки и уменьшает ошибки проектирования, которые могут возникнуть во время физической установки.
Техническая поддержка Bosch Rexroth помогает решить конкретные вопросы применения. Их инженеры могут порекомендовать оптимальный вариант Z2S 6 для необычных условий эксплуатации или помочь устранить проблемы с производительностью в существующих установках. Региональные офисы постоянно знакомы с местными стандартами на жидкости и экологическими требованиями, гарантируя, что рекомендации учитывают региональные различия в гидравлической практике.
Технический персонал дистрибьюторов часто оказывает непосредственную поддержку в отношении многослойной пластины обратного клапана Z2S 6. Многие дистрибьюторы нанимают опытных специалистов по гидравлике, которые понимают как продукт, так и общие проблемы его применения. Этот местный опыт может быть особенно ценным во время первоначального ввода системы в эксплуатацию или при диагностике непредвиденного поведения в сложных схемах.
Интернет-сообщества и форумы обсуждают практический опыт работы с гидравлическими компонентами, включая Z2S 6. Эти беседы раскрывают реальные решения распространенных проблем, а иногда и освещают недокументированные советы опытных пользователей. Хотя неофициальные источники не должны заменять официальную документацию, они предоставляют полезную информацию о том, как сэндвич-плита обратного клапана Z2S 6 работает в различных отраслях и приложениях.
Правильный выбор
Выбор подходящего варианта многослойной пластины обратного клапана Z2S 6 начинается с понимания требований вашей системы. Рассчитайте максимальное давление, которое будет испытывать ваш контур, и убедитесь, что оно находится в пределах 315 бар для минерального масла или 210 бар для жидкостей на водной основе. Измерьте ожидаемую скорость потока и убедитесь, что она остается ниже 60 л/мин. Эти базовые проверки гарантируют, что клапан сможет работать в ваших условиях эксплуатации без ухудшения производительности.
Подумайте, будут ли преимущества предварительного открытия вашего приложения. Системы с частыми циклическими циклами, чувствительными нагрузками или проблемами шума часто оправдывают скромные дополнительные затраты на варианты SO55 или SO150. Более плавные переходы, которые они обеспечивают, снижают нагрузку на всю гидравлическую систему, потенциально предотвращая отказы других компонентов. Для применений, в которых нагрузки выдерживаются в течение длительного времени с редкими сбросами, отлично подходят стандартные модели с многослойной пластиной обратного клапана Z2S 6.
Выбор материала уплотнения зависит от вашей гидравлической жидкости и температуры окружающей среды. Стандартные уплотнения из NBR подходят для обычных минеральных масел и большинства биоразлагаемых жидкостей в диапазоне от -30°C до +80°C. Если ваше применение связано с более высокими температурами, агрессивными жидкостями или частым воздействием холодных сред, уплотнения FKM обеспечивают большую долговечность. Сэндвич-панель обратного клапана Z2S 6 с обозначением V включает в себя эти модернизированные уплотнения.
Соображения бюджета уравновешивают первоначальную стоимость и долгосрочную надежность. Оригинальные компоненты Bosch Rexroth стоят дороже, но обеспечивают предсказуемую производительность в течение многих лет. Общие альтернативы на начальном этапе экономят деньги, но могут потребовать более частой замены. Для критически важных применений, где неожиданные отказы приводят к производственным потерям, проверенная надежность сэндвич-плиты обратного клапана Z2S 6 оправдывает ее цену. Для менее важных резервных цепей или временных установок более дешевые альтернативы могут иметь экономический смысл.
Заключение
Сэндвич-плита обратного клапана Z2S 6 представляет собой проверенное, хорошо зарекомендовавшее себя решение для удержания гидравлической нагрузки и регулирования потока. Его стандартизированная конструкция, надежная работа и широкие возможности конфигурации делают его пригодным для различных промышленных применений. Если вам нужна простая блокировка без утечек или сложный контроль предварительного открытия, существует вариант Z2S 6, соответствующий вашим требованиям.
Понимание технических характеристик поможет вам выбрать правильную модель и избежать проблем с совместимостью. Правильный монтаж обеспечивает долгий срок службы и безаварийную работу. Регулярное техническое обслуживание позволяет выявить проблемы на ранней стадии, а доступ к оригинальным запчастям и технической поддержке защищает ваши инвестиции. Сэндвич-плита обратного клапана Z2S 6 продолжает служить гидравлическим системам по всему миру, доказывая, что простое проектирование в сочетании с качественным производством создает компоненты, которые просто работают.
