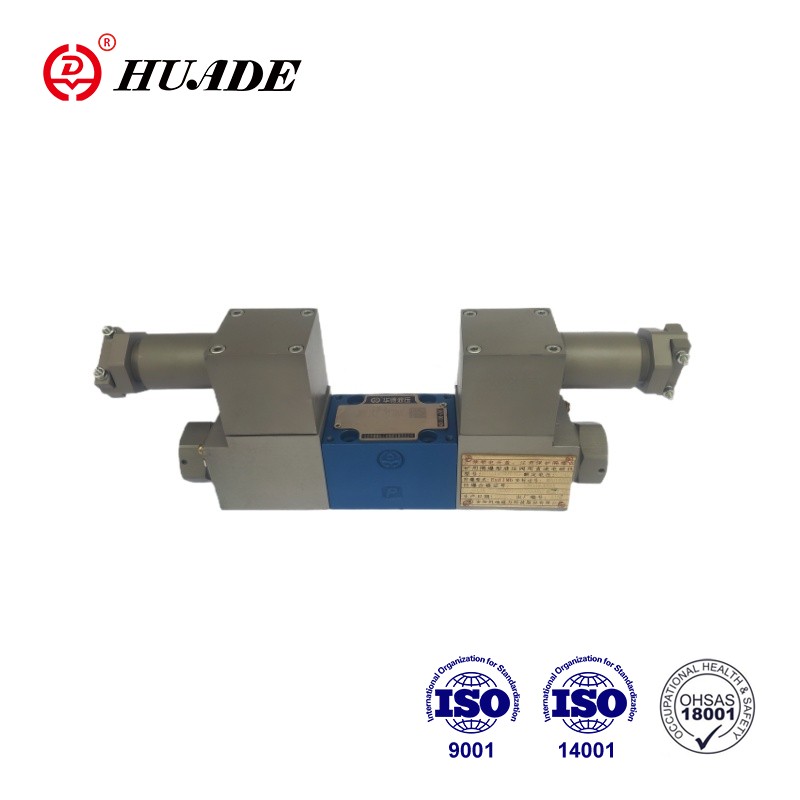

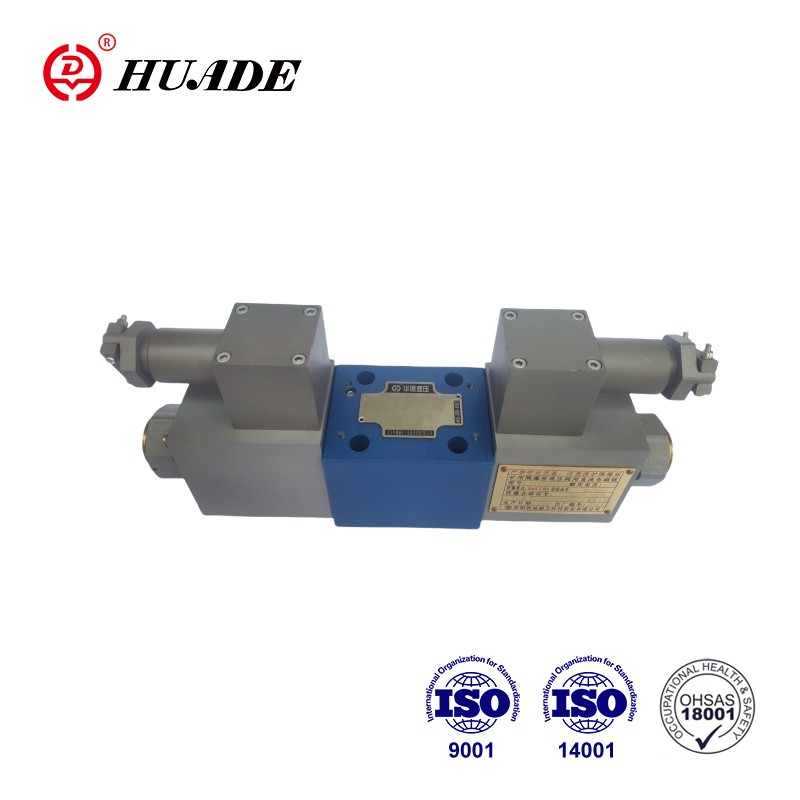

Распределитель пропорциональный взрывозащищенный 4WRA 10-2X изготовлен из высококачественных коррозионностойких материалов, а корпус выполнен из взрывобезопасных материалов, которые эффективно противостоят взрывному воздействию и огневой эрозии. Взрывозащищенный пропорциональный распределитель 4WRA 10-2X прошел сертификацию CNEX. Взрывозащищенная продукция Huade получила неизменную похвалу на рынке благодаря высокому качеству и низкой цене.
| Гидравлический | |||
| Установка | Опционально, желательно горизонтально | ||
| Номинальный размер | 6 | 10 | |
| Вес (кг) | 4WRA...2X | 2 | 6.6 |
| Номинальный расход Qvnom при △p = 10 бар (л/мин) | 7, 15, 26 | 30, 60 | |
| Гистерезис (%) | ≤5 | ||
| Разворот разворота (%) | ≤1 | ||
| Чувствительность ответа (%) | ≤ 0,5 | ||
| Макс. рабочее давление | Порты A,B,P (бар) | 350 | |
| Порт Т (бар) | 210 | ||
| Жидкость под давлением | Минеральное масло(HL,HLP) по DIN 51524 | ||
| Другие рабочие жидкости по запросу! | |||
| Диапазон температуры окружающего воздуха (℃) | 4WRA...2X | От -20°C до 70°C (от -4°F до 158°F) | |
| Диапазон вязкости (мм2/с) | от 20 до 380 (предпочтительно от 30 до 46) | ||
| Класс чистоты жидкости | NAS1638 класс 9 или ISO 4406 класс 20/18/15 | ||
| Электрический | ||||
| 1) Данные соленоида | ||||
| Тип напряжения | округ Колумбия | |||
| Сигнал значения команды для 4WRA | ±10В или 4~20мА | |||
| Максимальный ток на соленоид (А) | 2.5 | 1.5 | 0.8 | |
| Сопротивление катушки соленоида (Ом) | Значение холода при 20°C | 2 | 4.8 | 19.5 |
| Макс. теплое значение | 3 | 7.2 | 28.8 | |
| Долг (%) | ЭД100% | |||
| Макс. температура катушки (℃) | 150 | |||
| Защита клапана согласно EN60529 | IP 65 | |||
| 2) Управляющая электроника | ||||
| Усилитель | 4WRA...2X | ВТ-ВШПА2-...- 2Х | ||
| Напряжение питания (В) | Номинальное напряжение | 24 | ||
| Нижнее предельное значение | 21/22(4ВРА) | |||
| Верхнее предельное значение | 35 | |||
| Потребляемая мощность усилителя (А) | Imax | <1,8 | ||
| Импульсный ток | 3 | |||
Функции:
▶Пропорциональный распределитель прямого действия для управления направлением и величиной потока
▶Для монтажа на плите: Схема расположения отверстий соответствует ISO4401.
▶Управление с помощью пропорциональных электромагнитов с центральной резьбой и съемной катушкой.
▶Пружинный центрирующий золотник
Приложение:
Взрывозащищенный пропорциональный распределитель 4WRA 10-2X широко применяется на угольных шахтах. нефтехимическая промышленность.
Клапаны в основном состоят из: корпуса (1) с монтажной поверхностью, золотника управления (3) с пружинами сжатия (2), соленоидов (4) с центральной резьбой.
При обесточенных соленоидах (4) золотник управления (3) удерживается в центральном положении пружинами сжатия (2).
Непосредственное управление золотником управления (3) путем подачи питания на один из пропорциональных электромагнитов (4), например. управление соленоидом вправо, затем перемещение золотника управления (3) влево пропорционально входному электрическому сигналу и соединение от P к A и от B к T через отверстия в форме поперечного сечения с прогрессивными характеристиками потока.
Однако в 4WRA(E)...A-2X 2 переключаемых клапана оснащены только электромагнитом «а». На пропорциональном электромагните «b» установлена заглушка (6).
Условные обозначения взрывозащищенного пропорционально-распределительного клапана 4WRA 10-2X
