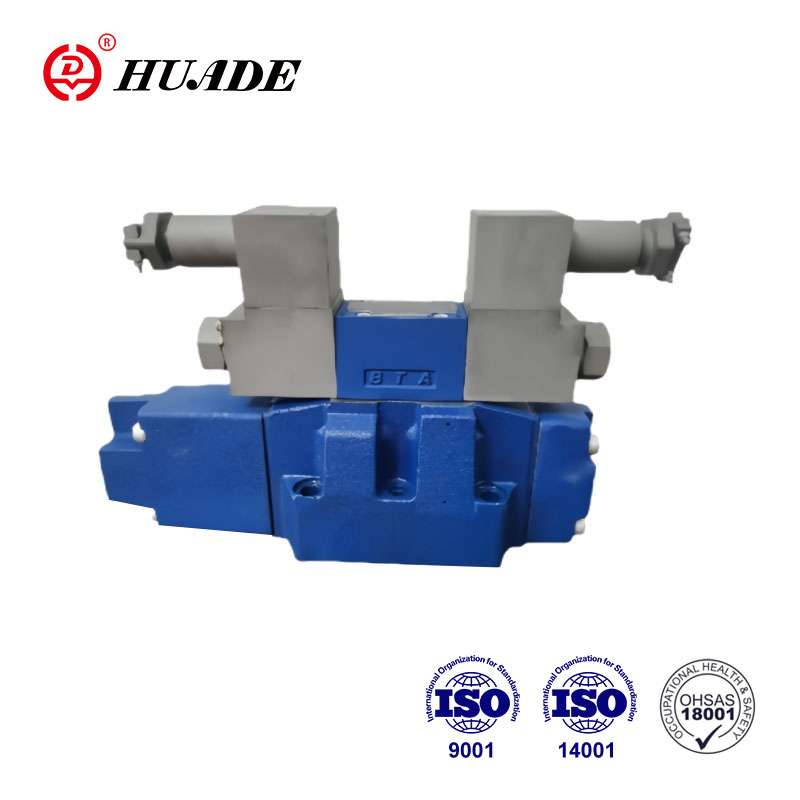

Взрывозащищенный пропорциональный гидрораспределитель 4WRZ широко применяется в гидросистемах, требующих точного управления и взрывозащищенного исполнения. Взрывозащищенные клапаны Huade серии 4WRZ сертифицированы CNEX. Классы взрывозащиты и сертификаты обычно соответствуют соответствующим международным стандартам. Взрывозащищенный пропорциональный клапан 4WRZ обладает чувствительными характеристиками регулирования расхода, что позволяет обеспечить точный контроль давления, расхода и направления гидравлической системы.
| Общий | ||
| Тип клапана | Сентябрь | |
| Установка | опционально, желательно горизонтально | |
| Диапазон температур хранения (℃) | от -20 до +80 | |
| Диапазон температуры окружающей среды (℃) | от -20 до +70 | |
| Вес (кг) | НГ10 | 7.8 |
| НГ16 | 13.4 | |
| НГ25 | 18.2 | |
| НГ32 | 42.2 | |
| Гидравлический (измерено с помощью HLPAG.p=100 бар: 40 ℃ ± 5 ℃) | ||||||
| Номинальный размер | 10 | 16 | 25 | 32 | ||
| Рабочее давление (бар) | Пилотный клапан | Внешняя пилотная подача масла | от 30 до 100 бар | |||
| Внутренняя подача масла пилотного клапана | От 100 до 350 только с «D3» | |||||
| Главный клапан | до 315 | до 350 | до 350 | до 350 | ||
| Давление обратного потока (бар) | Порт T (порт R) (внешний слив масла пилотного клапана) | до 315 | до 250 | до 250 | до 150 | |
| Порт T (внутренний слив масла пилота) | до 30 | до 30 | до 30 | до 30 | ||
| Порт Y | до 30 | до 30 | до 30 | до 30 | ||
| Входной сигнал объема пилотного масла 0–100 % (см) | 1.7 | 4.6 | 10 | 26.5 | ||
| Управляющий расход масла в портах X и Y со ступенчатым входным сигналом 0–100 % (л/мин) | 3.5 | 5.5 | 7 | 15.9 | ||
| Расход главного клапана (л/мин) | до 170 | до 460 | до 870 | до 1600 | ||
| Гидравлическая жидкость | Минеральное масло (HL, HLP) по DIN 51524. Другие жидкости по запросу! | |||||
| Диапазон температур гидравлической жидкости (℃) | от -20 до +80 (предпочтительно от +40 до +50) | |||||
| Диапазон вязкости (мм2/с) | От 20 до 380 (предпочтительно от 30 до 46) | |||||
| Степень загрязнения | Максимально допустимая степень загрязнения рабочей жидкости соответствует NAS 1638 или ISO 4406(c). | Рекомендуется использовать фильтр с минимальной степенью задержания βx≥ 75. | ||||
| Пилотный клапан | НАН 1638 класс 7 | х=5 | ||||
| Главный клапан | НАН 1638 класс 9 | х=15 | ||||
| Гистерезис (%) | ≤ 6 | |||||
| Электрический | ||
| Тип клапана | Сентябрь | |
| Тип защиты клапана по EN 60529 | IP65 с установленной и заблокированной кабельной розеткой | |
| Тип напряжения | округ Колумбия | |
| Перекрытие значений команд (%) | 15 | |
| Макс. ток (А) | 1.5 | |
| Сопротивление катушки соленоида (Ом) | Холодное значение при 20 ℃ | 4.8 |
| Макс. теплая ценность | 7.2 | |
| Долг (%) | 100 | |
| Температура змеевика (℃) | до 150 | |
| Защита клапана согласно EN 60529 | IP65 с установленным и фиксированным штекерным разъемом | |
| Управляющая электроника | ||
| Внешний усилитель для типа WRZ | ВТ-ВШПА2-1-Л2Х/... | |
| Сигнал значения команды | Входное напряжение «А1» (В) | В±10 |
| Токовый вход «F1» (мА) | от 4 до 20 | |
Функции:
▶Пропорциональный распределитель с пилотным управлением для управления направлением и величиной потока
▶Управление осуществляется с помощью пропорциональных электромагнитов с центральной резьбой и съемной катушкой.
▶Для монтажа на плите:
Схема портирования по ISO 4401 и DIN 2430
▶Пружинный центрирующий золотник
▶4WRZE: Интегрированная электроника (OBE) с входом напряжения или токовым входом (A1 или F1)
▶4WRZ: соответствующая управляющая электроника (отдельный заказ)
Приложение:
Взрывозащищенный распределитель 4WRZ-L7X используется для управления направлением и потоком в шахтных, угледобывающих, металлургических машинах.
■Пилотный клапан типа 3DREP 6...
Пилотный клапан представляет собой пропорциональный трехходовой редукционный клапан с электромагнитным управлением. Он используется для преобразования электрического входного сигнала в выходной сигнал пропорционального давления и используется на всех клапанах 4WRZ....
Пропорциональные соленоиды представляют собой управляемые соленоиды постоянного тока с мокрым штифтом с центральной резьбой и съемной катушкой. Соленоид опционально управляется внешней электроникой.
Дизайн:
Клапан в основном состоит из:
– Жилье (1)
– Золотник управления (2) с золотниками измерения давления (3 и 4)
– Соленоиды (5 и 6) с центральной резьбой
Принцип работы
– Когда соленоиды (5 и 6) находятся в обесточенном состоянии, золотник управления (2) удерживается.
пружинами сжатия в центральном положении
– Непосредственное управление золотником управления (2) путем подачи питания на пропорциональный электромагнит, напр. подача питания на соленоид «а» (5). Золотник измерения давления (3) и золотник управления (2) смещены влево пропорционально входному электрическому сигналу; Соединение от P к B и от A к T через отверстия в форме поперечного сечения с прогрессивными характеристиками потока; При обесточивании соленоида (5), золотник управления (2) возвращается в центральное положение пружиной сжатия. В центральном положении порты А и В открыты для Т, т.е. гидравлическая жидкость может поступать в бак без любые ограничения.
–Ручное дублирование, опционально, с его помощью золотник управления (2) можно перемещать без включения питания соленоида.
Примечания:
Тип 3ДРЭП 6:Необходимо предотвратить опорожнение линии резервуара. В случае соответствующей ситуации установки необходимо установить клапан предварительной нагрузки (давление предварительной нагрузки около 2 бар).
Пилотный клапан с двумя положениями золотника
(Тип 3DREP 6...B...)
В принципе, функция этой версии клапана соответствует функции клапана с тремя положениями золотника. Однако этот 2-позиционный клапан оснащен только электромагнитом «а» (5). Вместо 2-го пропорционального электромагнита установлена пробка (7).
■Пропорциональные распределители с пилотным управлением Тип 4WRZ...
Клапаны типа 4WRZ... представляют собой гидрораспределители с пилотным управлением, работающие от пропорциональных соленоидов. Они контролируют направление и величину потока.
Дизайн:
Клапаны в основном состоят из:
– Пилотный клапан (9) с пропорциональными электромагнитами (5 и 6), управляющим золотником (2) и заглушками (15).
– Главный клапан (10) с главным золотником (11) и центрирующей пружиной (12).
Принцип работы
– Когда электромагниты (5 и 6) обесточены, главный золотник (11) удерживается центрирующими пружинами (12) в центральном положении.
– Работа золотника 1thAe TmBain (11) через пилотный клапан (9), основной золотник перемещается пропорционально, в зависимости от положения золотника, поток от P к A и от B к T(R) или от P к B и от A к T (Р).
например при подаче питания на соленоид «b» (6) золотник управления (2) смещается вправо, управляющее масло подается через управляющий клапан (9) в напорную камеру (13) и пропорционально перемещает главный золотник (11) к электрическому входному сигналу; Соединение от P к A и от B к T через отверстия в поперечном сечении с поступательным потоком.
характеристики.
При обесточивании соленоида (6) управляющий золотник (2) и основной золотник (11) возвращаются в центральное положение.
– Подача управляющего масла к пилотному клапану внутри через порт P или снаружи через порт X.
– С помощью дополнительного ручного дублирования золотник управления (2) можно перемещать без подачи питания на соленоид.
Примечания:
При давлении в системе выше 100 бар модуль снижения пилотного давления типа D3 (14) должен быть установлен между пилотным клапаном (9) и главным клапаном (10).
Условные обозначения взрывозащищенного пропорционально-распределительного клапана 4WRZ
