Если вам необходимо точное управление потоком в компактных гидравлических системах, сэндвич-плита обратного клапана Z2S 10 предлагает надежное решение. Этот обратный клапан с пилотным управлением от Bosch Rexroth обеспечивает герметичную блокировку в компактной многослойной конструкции. Z2S 10 обслуживает гидравлические системы малого и среднего размера, где сохранение положения и предотвращение обратного потока имеют решающее значение.
В Z2S 10 используются те же фундаментальные принципы проектирования, что и в более крупных моделях серии Z2S, но его обозначение размера 10 означает, что он соответствует схемам монтажа CETOP 05, а не более крупным интерфейсам CETOP 07. Благодаря меньшей занимаемой площади сэндвич-плита обратного клапана Z2S 10 идеально подходит для мобильного оборудования, компактного промышленного оборудования и применений, где пространство имеет большое значение.
Основные особенности конструкции
Сэндвич-плита обратного клапана Z2S 10 работает посредством подпружиненного тарельчатого механизма в сочетании с пилотным управлением. Гидравлическая жидкость свободно течет из порта A1 в A2 или из B1 в B2, когда давление движется вперед. Клапанный элемент поднимается со своего седла, позволяя маслу проходить с минимальным сопротивлением. Когда поток пытается повернуть вспять, пружина и обратное давление плотно прижимают тарелку к седлу, создавая уплотнение металл-металл, предотвращающее любую утечку.
Что отличает Z2S 10 от простых обратных клапанов, так это возможность пилотного управления. Приложение давления к пилотному порту X или Y гидравлически открывает клапан против направления блокировки. Эта функция позволяет контролируемое снижение нагрузки или целенаправленный обратный поток, если этого требует конструкция вашей системы. Без управляющего давления сэндвич-плита обратного клапана Z2S 10 сохраняет свою блокирующую функцию в течение неопределенного времени без какого-либо смещения или утечки.
Конфигурация сэндвич-панели Z2S 10 имеет длину примерно 162 мм и высоту 57 мм. Клапан увеличивает толщину пакета примерно на 25 мм при установке между другими гидравлическими компонентами. Четыре болта М8 закрепляют основные точки крепления, а два болта М5 предназначены для вспомогательных соединений. Общий вес составляет от 2,8 до 3,2 килограмма в зависимости от конкретного варианта и опций.
Bosch Rexroth производит корпус клапана Z2S 10 из высококачественного чугуна или стали с антикоррозионной обработкой поверхности. В стандартной версии используются уплотнения из NBR, подходящие для гидравлических масел на минеральной основе. Если для вашего применения требуются жидкости на основе эфиров фосфорной кислоты или другие синтетические гидравлические жидкости, вы можете указать уплотнения FKM, добавив обозначение «V» к номеру детали.
Технические характеристики
Сэндвич-плита обратного клапана Z2S 10 выдерживает максимальное рабочее давление до 315 бар, что идентично его более крупному аналогу Z2S 16. Этот показатель в 31,5 мегапаскаля означает, что Z2S 10 надежно работает даже в гидравлических контурах высокого давления. Максимальная пропускная способность достигает 80 литров в минуту в направлении свободного потока, что подходит для большинства малых и средних приводов и гидравлических двигателей.
Варианты давления открытия для Z2S 10 включают настройки 3, 5, 7,5 и 10 бар. Это давление открытия определяет, какое обратное давление создается до того, как клапан полностью сядет. Более низкое давление открытия обеспечивает более жесткий контроль с меньшим накоплением давления, тогда как более высокие настройки допускают большее противодавление перед блокировкой. Ваш выбор зависит от того, требует ли ваше приложение немедленного отключения или может выдержать некоторое повышение давления во время закрытия.
Диапазон рабочих температур составляет от -30°C до +80°C со стандартными уплотнениями из NBR. Варианты уплотнений FKM работают при температуре от -20°C до +80°C. Эти температурные пределы охватывают большинство условий эксплуатации промышленного и мобильного оборудования. Для правильной работы Z2S 10 ваша гидравлическая жидкость должна поддерживать вязкость от 2,8 до 500 квадратных миллиметров в секунду.
Чистота жидкости существенно влияет на надежность сэндвич-плиты обратного клапана Z2S 10. Bosch Rexroth определяет NAS 1638, класс 9 или ISO 4406 от 18/18/15, как минимальные стандарты чистоты. Загрязненное масло содержит частицы, которые могут проникать в уплотнительные поверхности, вызывая утечки или препятствуя правильному закрытию клапана. Установка соответствующей фильтрации перед Z2S 10 защитит ваши инвестиции и обеспечит стабильную производительность.
Соотношения пилотных площадей в конструкции Z2S 10 аналогичны пропорциям других клапанов серии Z2S. Соотношение между площадью пилота и площадью блокировки создает механическое преимущество, так что относительно низкое пилотное давление может открыть клапан против высокого давления в системе. Такая конструкция означает, что для эффективной работы Z2S 10 вам не нужны отдельные пилотные источники высокого давления.
Общие приложения
Передвижное гидравлическое оборудование часто включает в себя сэндвич-плиту обратного клапана Z2S 10. Компактные экскаваторы, погрузчики с бортовым поворотом и сельскохозяйственная техника выигрывают от небольшого размера клапана и надежной функции блокировки. Когда ковш погрузчика удерживает материал над головой, Z2S 10 предотвращает снос цилиндра, даже если гидравлические шланги выходят из строя или оператор случайно переводит рычаги управления в нейтральное положение.
Промышленное прессовое оборудование использует Z2S 10 для поддержания положения плунжера во время операций формовки. Для штамповочных прессов по металлу, тормозных прессов и машин для компрессионного формования необходимы цилиндры, которые удерживают точные положения при приложении формовочных усилий. Характеристика нулевой утечки сэндвич-плиты обратного клапана Z2S 10 обеспечивает точность размеров готовых деталей, исключая любое движение цилиндра во время цикла прессования.
В деревообрабатывающем оборудовании используется Z2S 10 для цепей зажима и прижима. Фрезерные станки с ЧПУ, кромкооблицовочные станки и панельные пилы используют гидравлические зажимы для фиксации заготовок во время операций резки. Формат сэндвич-панелей позволяет машиностроителям создавать компактные клапанные блоки, объединяющие несколько зажимных цепей в ограниченном пространстве под рабочими столами.
Подъемные столы и ножничные подъемники полагаются на Z2S 10 для обеспечения безопасности груза. Когда подъемная платформа поддерживает рабочих или материалы на возвышении, сэндвич-пластина обратного клапана Z2S 10 обеспечивает дополнительную безопасность, блокируя отверстия цилиндра независимо от главного направляющего клапана. Даже в случае выхода из строя регулирующих клапанов или разрыва гидравлических линий Z2S 10 предотвращает неконтролируемый спуск.
В машинах для литья пластмасс под давлением меньшего тоннажа используется Z2S 10 для контуров зажима пресс-форм. Клапан поддерживает точную силу зажима на протяжении всего цикла впрыска и охлаждения. Монтаж сэндвич-панели упрощает конструкцию коллектора, поскольку инженеры могут располагать несколько функций клапана вертикально, а не располагать их в более крупных горизонтальных структурах.
Покупки и цены
Оригинальные сэндвич-плиты обратного клапана Bosch Rexroth Z2S 10 обычно стоят у официальных дистрибьюторов от 180 до 280 долларов США. Официальные каналы Rexroth предоставляют полную техническую документацию, гарантийное обслуживание и доступ к технической поддержке. Срок поставки обычно составляет одну-две недели для стандартных конфигураций, имеющихся на складе дистрибьютора.
Специализированные поставщики гидравлики, такие как Airline Hydraulics и [BuyRexroth.com](http://buyrexroth.com/), поддерживают складские запасы специально для рынка Северной Америки. Эти дистрибьюторы часто осуществляют доставку в течение трех-семи дней и могут предоставить пакетные предложения, когда вы заказываете несколько клапанов или полные гидравлические системы. Их цена обычно находится в диапазоне от 170 до 260 долларов в зависимости от количества и конфигурации.
Европейские покупатели могут получить доступ к Z2S 10 через местные сервисные центры Bosch Rexroth и у авторизованных дистрибьюторов в Германии, Франции, Италии и на других рынках. Цены на европейских рынках составляют примерно от 160 до 250 евро, а сроки поставки аналогичны ценам в североамериканских источниках.
Альтернативные производители выпускают совместимые версии сэндвич-пластины обратного клапана Z2S 10. Китайский производитель Huade Hydraulic производит серию HD Z2S 10, которая поддерживает ту же схему монтажа CETOP 05 и аналогичные характеристики. Эти альтернативы обычно стоят на 25–35 процентов дешевле, чем оригинальные продукты Rexroth, их цена составляет от 120 до 200 долларов. Компромисс предполагает сокращение технической документации и менее полную гарантийную поддержку.
При заказе Z2S 10 проверьте полный номер детали, включая обозначение серии, код давления срабатывания и спецификацию материала уплотнения. Полный номер детали может выглядеть как Z2S10-1-5X для клапана давления открытия 3 бар с уплотнениями из NBR текущей серии 5X. Добавление «/V» указывает на уплотнения FKM, а конфигурация блокировки (A, B или AB) появляется раньше в последовательности номеров деталей.
Рекомендации по установке
Установка сэндвич-панели обратного клапана Z2S 10 требует особого внимания к подготовке монтажной поверхности. Сопрягаемая поверхность должна иметь максимальную шероховатость Ra 0,8 и сохранять плоскостность в пределах 0,01 мм на 100 мм длины поверхности. Эти спецификации не являются дополнительными рекомендациями. Неровные или деформированные монтажные поверхности могут привести к утечке из уплотнительного кольца, что ставит под угрозу всю цель использования обратного клапана с нулевой утечкой.
В Z2S 10 используются уплотнительные кольца определенных размеров, которые отличаются от более крупных моделей Z2S. Для основных портов A, B, P и T требуются уплотнительные кольца диаметром 16 мм и поперечным сечением 2 мм. В пилотных портах X и Y используются уплотнительные кольца меньшего размера (8 мм на 1,5 мм). Перед установкой убедитесь, что у вас есть правильный комплект уплотнительных колец, поскольку использование неправильных размеров гарантирует утечку и возможные проблемы с загрязнением.
Характеристики крутящего момента имеют большое значение при установке сэндвич-панелей. Затяните четыре крепежных болта М8 моментом 41 Ньютон-метр в диагональном крест-накрест. Два вспомогательных болта M5 требуют крутящего момента 8,8 Ньютон-метра. Недостаточная затяжка приводит к утечкам и потенциальному смещению клапана, а чрезмерная затяжка может деформировать алюминиевый или чугунный корпус клапана. Всегда используйте калиброванный динамометрический ключ, а не ударные ключи или оценивайте на ощупь.
Расположите сэндвич-панель обратного клапана Z2S 10 так, чтобы установочные штифты точно совпадали с отверстиями в монтажном коллекторе или монтажной плите. Эти установочные штифты предотвращают боковое движение, которое может привести к срезу уплотнительных колец во время циклов давления. Перед сборкой тщательно очистите все монтажные поверхности, чтобы удалить металлическую стружку, грязь или старый уплотнительный материал, которые могут нарушить герметичность.
После закрепления всех болтов заполните гидравлическую систему чистой жидкостью и несколько раз включите приводы, прежде чем применять полную рабочую нагрузку. В ходе процедуры обкатки удаляется захваченный воздух и проверяется правильность работы Z2S 10. Во время первоначальной эксплуатации следите за любыми внешними утечками вокруг уплотнительных колец. Небольшие утечки, возникающие во время первой подачи давления, часто указывают на неправильный момент затяжки болтов или загрязнение поверхности.
Вопросы системной интеграции
Сэндвич-пластина обратного клапана Z2S 10 обычно устанавливается между гидрораспределителем и гидравлическим приводом, которым он управляет. Такое размещение позволяет Z2S 10 блокировать порты привода, когда гидрораспределитель перемещается в нейтральное положение. Пилотные порты соединяются с рабочими портами гидрораспределителя, так что любой преднамеренный поток через гидрораспределитель также открывает Z2S 10 в соответствующем направлении.
При интеграции Z2S 10 в приложения с вертикальными цилиндрами, такие как подъемные столы или прессы, обратите внимание на трубопровод пилотного порта. Управляющее давление должно преодолевать как силу срабатывания пружины давления, так и любое давление в системе, пытающееся принудительно закрыть клапан. Недостаточное управляющее давление не позволит клапану открыться, в результате чего привод будет заблокирован в нужном положении, даже если вы подаете команду на движение.
Соединения порта резервуара требуют особого внимания при использовании Z2S 10. Управляющий порт Y обычно подключается к резервуару либо напрямую, либо через отверстие резервуара направляющего клапана. Для надежного закрытия клапана это соединение должно достигать истинного атмосферного давления. Любое противодавление в линии резервуара может помешать полному закрытию клапана, что приведет к нежелательному дрейфу привода.
При выборе гидравлической системы учитывайте падение давления на сэндвич-панели обратного клапана Z2S 10. Исправно работающий Z2S 10 показывает потерю давления менее 3 бар при максимальном номинальном расходе в направлении свободного потока. Этот перепад давления снижает имеющуюся силу на приводе и выделяет тепло в гидравлическом масле. Увеличение размера Z2S 10 в соответствии с вашими требованиями к расходу сводит к минимуму падение давления и повышает эффективность системы.
Несколько клапанов Z2S 10 можно штабелировать вместе в конфигурации сэндвич-панелей для управления несколькими приводами из компактного коллектора. Этот модульный подход упрощает монтаж водопровода и уменьшает количество необходимых мест для установки отдельных клапанов. Однако каждый дополнительный слой клапана увеличивает высоту пакета и увеличивает количество уплотнительных колец, которые требуют правильной установки.
Требования к техническому обслуживанию
Сэндвич-плита обратного клапана Z2S 10 требует относительно минимального обслуживания при работе в соответствии с проектными спецификациями. Запланируйте проверки каждые шесть-двенадцать месяцев в зависимости от вашего рабочего цикла и условий эксплуатации. Во время проверок проверяйте наличие каких-либо внешних утечек масла вокруг уплотнительных колец и убедитесь, что приводы правильно удерживают положение при центрировании направляющих клапанов.
Протестируйте работу пилота, подав команду на медленное движение привода и подтвердив плавность и постоянство движения. Резкие или неуверенные движения могут указывать на то, что Z2S 10 не открывается полностью из-за загрязнения или недостаточного управляющего давления. Измерьте управляющее давление в портах X и Y в рабочих условиях, чтобы убедиться, что оно превышает номинальное давление открытия плюс любое трение в пилотном контуре.
Заменяйте уплотнительные кольца каждые два-пять лет в целях профилактического обслуживания, независимо от того, наблюдается ли утечка. Материалы уплотнений NBR и FKM со временем постепенно затвердевают в результате термоциклирования и химического воздействия. Закаленные уплотнения теряют способность приспосабливаться к незначительным неровностям поверхности, что в конечном итоге приводит к утечкам. При замене уплотнений осмотрите поверхности тарелки клапана и седла на наличие задиров, эрозии или въевшихся загрязнений.
Контролируйте падение давления на многослойной пластине обратного клапана Z2S 10 во время обычной работы. Увеличение перепада давления с течением времени указывает на накопление загрязнений во внутренних каналах или частичное засорение тарельчатого элемента. Не игнорируйте постепенное увеличение перепадов давления, поскольку они сигнализируют о развитии проблем, которые в конечном итоге приведут к полному отказу клапана.
Если Z2S 10 не освобождается при подаче управляющего давления, сначала проверьте достаточное управляющее давление на входе клапана. Заблокированные или ограниченные пилотные проходы часто приводят к сбоям в выпуске. Убедитесь, что соединения резервуара действительно достигают атмосферного давления без ограничений. Если эти цепи проверены правильно, но клапан по-прежнему не открывается, вероятно, внутреннее загрязнение заклинило тарельчатый механизм.
Полный отказ клапана, при котором возникает обратная утечка, означает, что тарелка или седло получили повреждение. Металлические частицы из других частей вашей системы могут проникнуть в уплотнительные поверхности, препятствуя плотному закрытию. На этом этапе замените весь клапан Z2S 10, а не пытайтесь выполнить ремонт на месте. Точная механическая обработка, необходимая для правильного уплотнения поверхностей, делает ремонт в полевых условиях непрактичным.
Сравнение альтернатив размера 10
Компания Parker Hannifin производит пилотные обратные клапаны тех же типоразмеров, что и Z2S 10. Сэндвич-клапаны Parker CETOP 05 имеют сопоставимые характеристики, но немного отличаются внутренней конструкцией. Их цены обычно соответствуют уровням Bosch Rexroth, поэтому ваш выбор больше зависит от существующих компонентов системы и отношений с дистрибьюторами, чем от соображений стоимости.
HYDAC производит обратные клапаны с многослойными пластинами, которые монтируются по шаблонам ISO 4401-05, соответствующим посадочному месту Z2S 10. HYDAC уделяет особое внимание коррозионной стойкости и предлагает варианты с функциями предварительного открытия, которые уменьшают гидравлический удар во время переключения клапанов. Их цена примерно на 10–15 процентов выше, чем у сэндвич-пластины обратного клапана Z2S 10, но приложения, чувствительные к скачкам давления, могут оправдать надбавку.

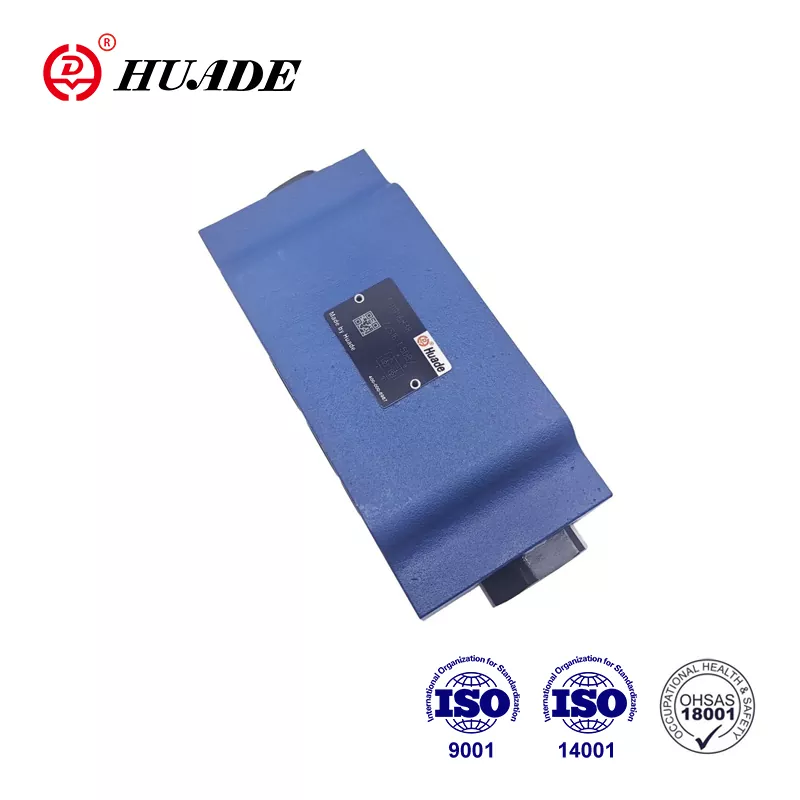

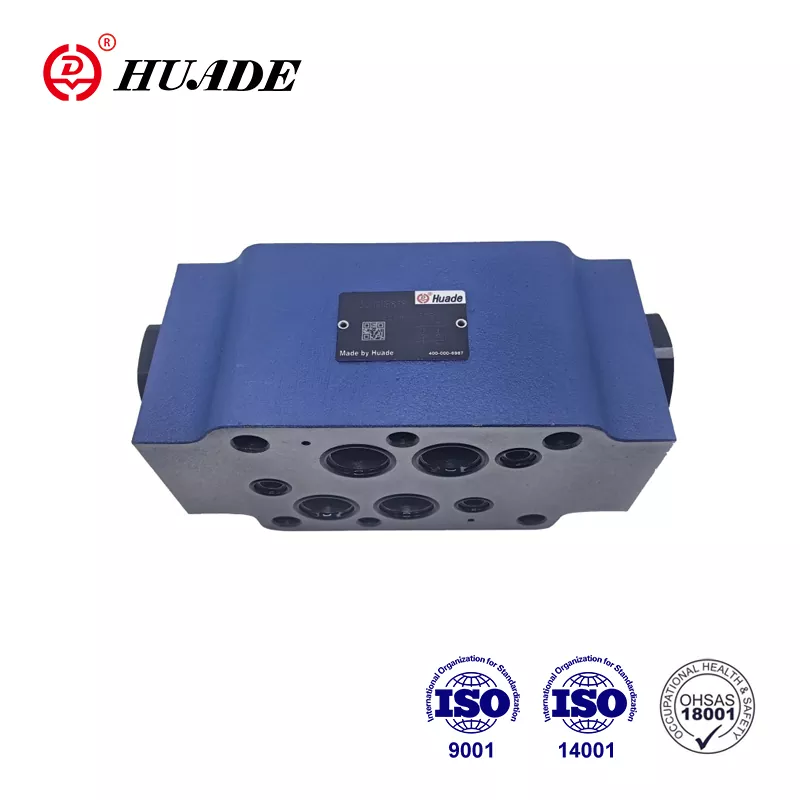

Huade HD Z2S 10 представляет собой вариант прямой замены, произведенный в Китае. Huade сохраняет идентичные монтажные размеры, схемы расположения отверстий и номинальное давление, продавая при этом значительно более низкие цены. Многие пользователи успешно используют клапаны Huade в чувствительных к затратам приложениях, где простои влекут за собой управляемые последствия. Тем не менее, критически важные системы безопасности выигрывают от признанного опыта компании Bosch Rexroth в области качества и комплексной технической поддержки.
Eaton Vickers производит пилотные обратные клапаны, оптимизированные для более высоких скоростей потока. Если ваше приложение превышает предел Z2S 10 в 80 литров в минуту, рассмотрите альтернативы Vickers, которые могут предложить лучшие характеристики потока. Их монтажные схемы имеют схожие, но не идентичные размеры, поэтому перед заказом проверьте совместимость.
Sun Hydraulics производит пилотные обратные клапаны картриджного типа, которые представляют собой альтернативу конструкциям с многослойными пластинами. Хотя картриджи Sun не являются прямой заменой Z2S 10, они могут выполнять аналогичные функции с различными конструкциями коллекторов. Этот вариант имеет смысл в первую очередь для разработки новых систем, а не для модернизации приложений.
Варианты серий и номера деталей
Bosch Rexroth производит сэндвич-плиту обратного клапана Z2S 10 в нескольких серийных обозначениях. Серия 5X представляет собой текущую продукцию с уплотнениями из NBR для применения с минеральными маслами. Более ранние серии, такие как 50 и 60, все еще встречаются в устаревших системах, но в новых установках должны быть указаны компоненты 5X для обеспечения лучшей доступности деталей в будущем.
Добавление буквы «V» к номеру детали указывает на уплотнения из FKM вместо стандартного NBR. Например, в Z2S10-1-5X используются уплотнения из минерального масла, а в Z2S10-1-5X/V используются уплотнения из FKM, рассчитанные на работу с эфирами фосфорной кислоты или синтетическими жидкостями. Это различие имеет значение в таких приложениях, как огнестойкая гидравлика или системы, использующие экологически чистые биоразлагаемые масла.
Конфигурация блокировки отображается в номере детали в виде буквенного кода. «A» означает блокировку только порта A, «B» блокирует только порт B, а «AB» блокирует оба порта. В большинстве приложений используется конфигурация AB, поскольку она обеспечивает максимальную гибкость для различных схемных решений. Блокировка одного порта служит специализированным целям, когда вам нужно удерживать привод только за одну сторону.
Давление открытия отображается в виде числового кода: «1» означает 3 бар, «2» означает 5 бар, «3» означает 7,5 бар, а «4» означает давление открытия 10 бар. Более низкое давление открытия обеспечивает более жесткий контроль, но может допускать большее противодавление перед посадкой. Более высокие давления открытия лучше переносят колебания давления в системе, но для открытия требуется большее управляющее давление.
Полные номера деталей, например R900409844 или R900481624, обозначают конкретные конфигурации Z2S 10 в системе заказов Bosch Rexroth. Всегда используйте эти полные номера деталей при заказе запасных частей, чтобы гарантировать, что вы получите именно тот клапан, который соответствует вашему применению. Общие описания или неполные номера деталей могут привести к получению неверных конфигураций.
Устранение распространенных проблем
Когда сэндвич-пластина обратного клапана Z2S 10 не выдерживает нагрузку и допускает дрейф привода, необходимо изучить несколько причин. Сначала убедитесь, что пилотные порты не подвергаются непреднамеренному давлению, которое открывает клапан. Перекрестные пилотные линии или негерметичные направляющие клапаны могут создать достаточное давление, чтобы взломать Z2S 10, даже если вы ожидаете, что он заблокируется.
Проверьте наличие загрязнений в гидравлической жидкости, взяв пробу масла и проанализировав ее на количество частиц. Даже мелкие частицы, невидимые невооруженным глазом, могут помешать надлежащему уплотнению. Если уровни загрязнения превышают спецификации ISO 4406 20/18/15, очистите или замените системные фильтры и рассмотрите возможность установки более тонкой фильтрации перед Z2S 10.
Внимательно проверьте внешние утечки. Утечки вокруг канавок уплотнительного кольца указывают на повреждение уплотнений, неправильный момент затяжки болтов или деформацию монтажных поверхностей. Утечка масла из корпуса клапана сама по себе предполагает внутреннее повреждение, требующее полной замены клапана. Никогда не пытайтесь ремонтировать внутренние компоненты в полевых условиях, поскольку требуемая точность превышает возможности типичной мастерской.
Если Z2S 10 не срабатывает при подаче управляющего давления, измерьте фактическое давление в пилотных портах X и Y во время работы. Вам необходимо давление, превышающее указанное в спецификации давление срабатывания, плюс любое трение в пилотных каналах. Недостаточное управляющее давление является наиболее распространенной причиной сбоев в выпуске. Проверьте, нет ли заблокированных пилотных линий, пилотных каналов недостаточного размера или недостаточного давления в направляющем клапане.
Необычный шум, исходящий от сэндвич-плиты обратного клапана Z2S 10 во время работы, обычно указывает на кавитацию или воздухововлечение. Убедитесь, что в соединениях бака поддерживается правильный уровень масла и что в линии всасывания не попадает воздух. Кавитационные повреждения могут быстро разрушить седло клапана и поверхности тарелки, что потребует полной замены.
Будущие разработки
Проектирование гидравлических систем продолжает развиваться в сторону расширения возможностей мониторинга и диагностики. Хотя базовая сэндвич-плита обратного клапана Z2S 10 остается чисто механическим компонентом, современные системы все чаще интегрируют датчики давления и датчики положения в клапанные блоки. Эти датчики обеспечивают обратную связь в режиме реального времени о работе клапана и состоянии системы, не требуя внесения изменений в сам Z2S 10.
Переход к электрогидравлическим системам создает новые возможности применения обратных клапанов с пилотным управлением. Электрические приводы обеспечивают точное позиционирование, в то время как гидравлические контуры обеспечивают мощное резервное усилие, а Z2S 10 обеспечивает гидравлическое положение во время перебоев в подаче электроэнергии. Эта взаимодополняющая связь расширяет возможности использования компактных обратных клапанов в гибридных энергосистемах.
Экологические нормы приводят к изменениям в рецептурах гидравлических жидкостей. Биоразлагаемые масла и малотоксичные альтернативы завоевывают долю рынка, особенно в мобильном оборудовании и в экологически чувствительных местах. Будущие спецификации Z2S 10 могут включать материалы уплотнений, специально оптимизированные для этих новых типов жидкостей, помимо нынешних вариантов NBR и FKM.
Миниатюризация мобильной гидравлики продолжается, поскольку производители оборудования стремятся снизить вес и повысить эффективность. Z2S 10 уже хорошо подходит для компактных приложений, но могут появиться еще меньшие варианты для микрогидравлических систем в робототехнике и точном производственном оборудовании.
Сделайте свой выбор
Выбор сэндвич-плиты обратного клапана Z2S 10 начинается с расчета требований к максимальному расходу. Если вашим приводам требуется более 80 литров в минуту, более крупные модели Z2S 16 или Z2S 22 лучше подойдут для вашего применения. При расходах ниже 80 литров в минуту Z2S 10 обеспечивает оптимальную производительность в компактном корпусе.
Затем определите максимальное рабочее давление. Модель Z2S 10 с давлением 315 бар подходит для большинства применений промышленного и мобильного оборудования. Если ваша система работает при давлении ниже 150 бар, вы вполне в пределах возможностей клапана. Системы, давление которых приближается к 250 бар или превышает его, требуют пристального внимания ко всем компонентам системы, включая правильную фильтрацию и обслуживание уплотнений.
Тщательно продумайте ограничения места для установки. Сэндвич-панель Z2S 10 увеличивает высоту стопки на 25 мм, а общие размеры корпуса составляют 162 на 57 мм. Убедитесь, что место установки вашего коллектора или клапана соответствует этим размерам и имеет достаточный зазор для гидравлических соединений и доступа для обслуживания.
Совместимость жидкости определяет выбор материала уплотнения. Стандартные уплотнения из NBR надежно работают с гидравлическими маслами на нефтяной основе, которые используются в большинстве промышленных и мобильных устройств. Для жидкостей на основе эфиров фосфорной кислоты, синтетических гидравлических жидкостей или биоразлагаемых масел требуются уплотнения из FKM, для которых необходимо добавить обозначение V к номеру детали.
Соображения бюджета влияют на выбор оригинальных компонентов Bosch Rexroth или совместимых альтернатив. Критически важные приложения безопасности, где отказ клапана может привести к травмам или значительному материальному ущербу, оправдывают дополнительную плату за оригинальное оборудование. Менее требовательные приложения могут использовать экономичные альтернативы от таких производителей, как Huade, без ущерба для приемлемой надежности.
Сэндвич-плита обратного клапана Z2S 10 обеспечивает проверенную эффективность в компактных гидравлических системах. Сочетание надежной блокировки, пилотного спуска и компактного формата сэндвич-панелей делает его подходящим для мобильного оборудования, промышленного оборудования и специализированных производственных систем. Понимание спецификаций, требований к установке и потребностей в техническом обслуживании поможет вам эффективно использовать этот клапан в ваших гидравлических контурах.
