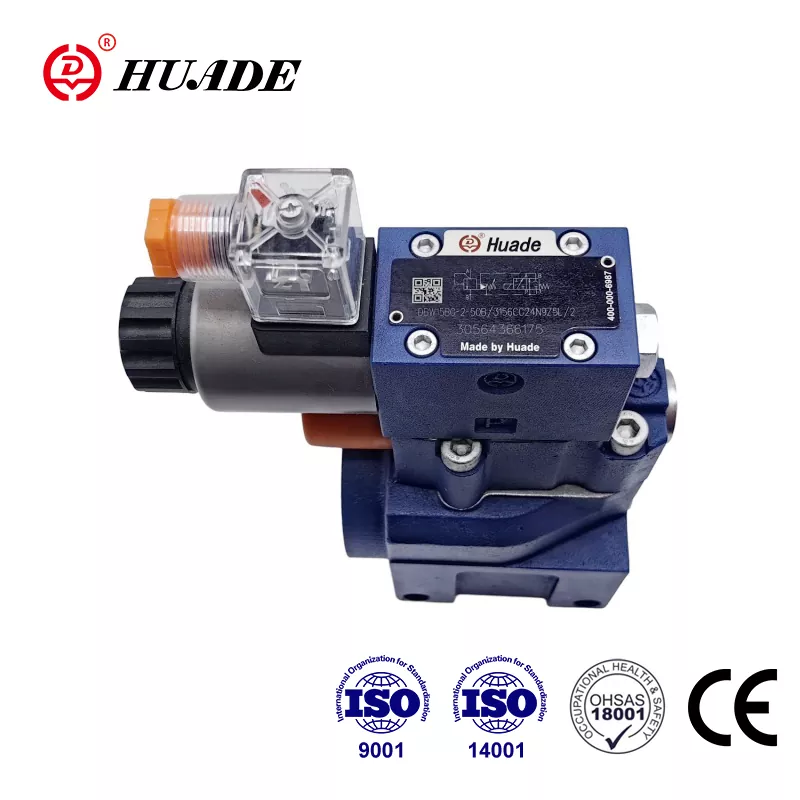

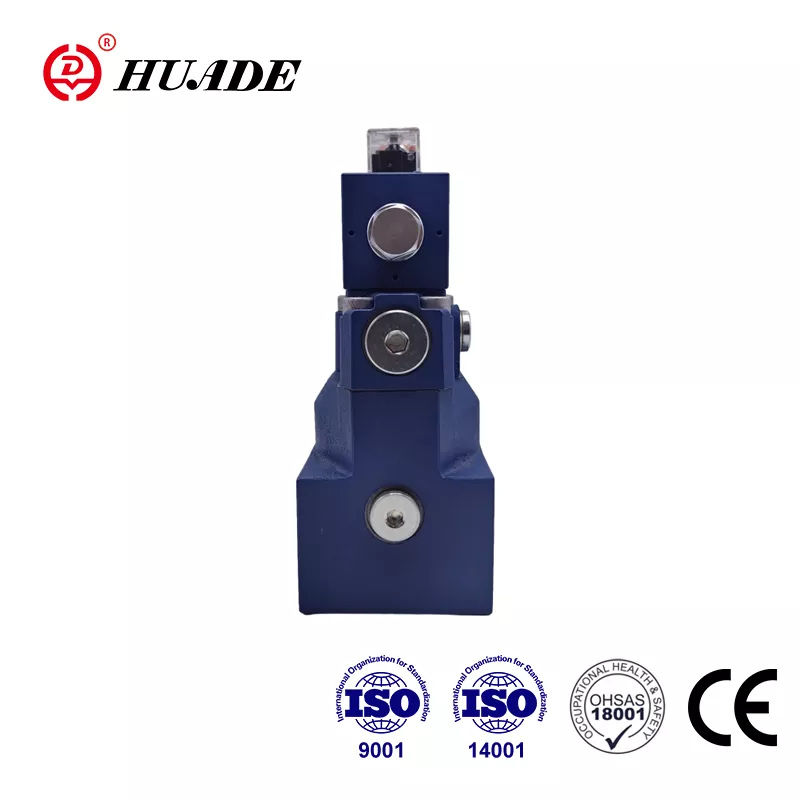

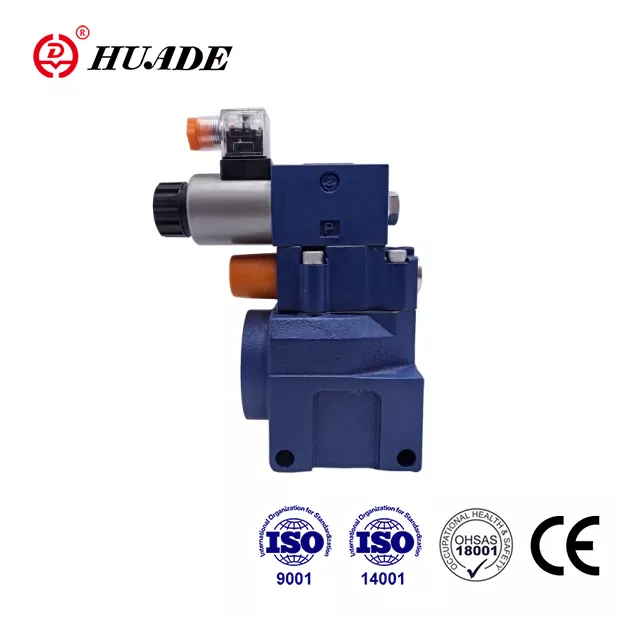

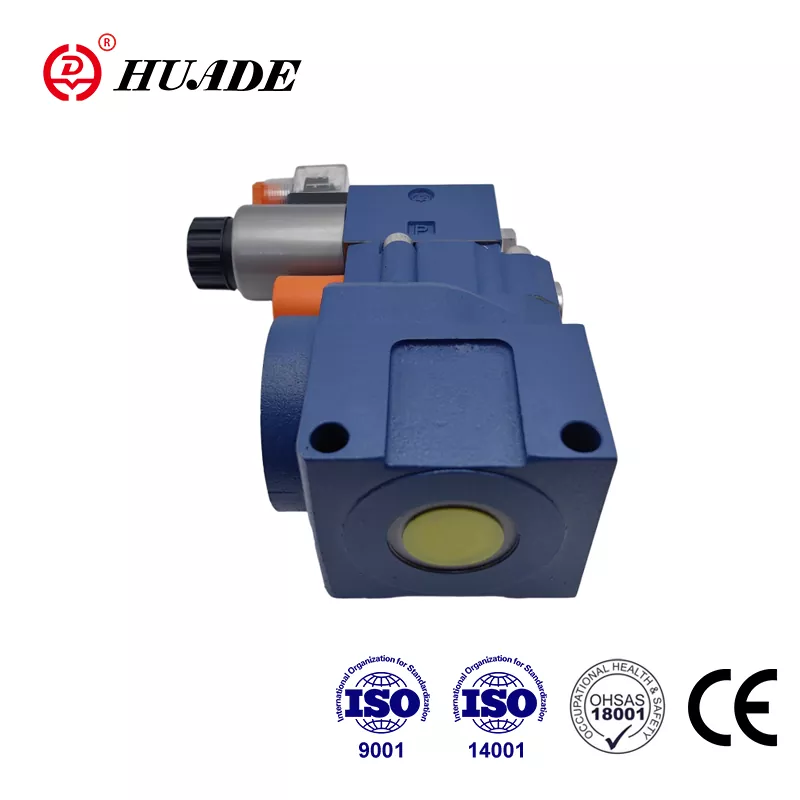

Клапан сброса давления DBW 20

Huade Hydraulic часто поставляет гидравлические клапаны того же качества, что и первоклассные бренды, но по более доступным ценам. Клапан сброса давления DBW 20 может соответствовать Rexroth по производительности и параметрам. Причина в том, что Huade Hydraulic внедрила передовые технологии Rexroth благодаря двухлетнему сотрудничеству с Rexroth. Как производитель, обладающий значительными возможностями в области гидравлической трансмиссии и управления, компания Huade Hydraulic уделяет больше внимания практичности своих напорных клапанов и пользуется благосклонностью рынка. Все филиалы предприятия прошли сертификацию ISO9001, ISO14001 и OH SAS18001. Huade® — известный национальный бренд Китая благодаря надежному качеству и стабильной работе своей продукции.

Параметры продукта: клапан сброса давления DBW 20

Характеристики продукта и применение предохранительного клапана DBW 20

Функции:

▶ Монтаж на плите

▶ Схема подключения по DIN 24 340, форма E, ISO 6264 и CETOP – RP 121H

▶ Трубное соединение

▶ Вставьте соединение

▶ Три элемента регулировки:

. Поворотная ручка

. Шестигранник. винт с головкой и защитным колпачком

. Запираемая поворотная ручка со шкалой

▶ Разгрузка с электромагнитным управлением через встроенный золотниковый клапан.

Приложение:

Основной функцией предохранительных клапанов DBW 20 является ограничение и электромагнитное управление сбросом управляющего давления.

Разрез и символы предохранительного клапана DBW 20

Общий

Предохранительные клапаны с пилотным управлением DBW состоят в основном из главного клапана (1) с главным золотником (3) и пилотного клапана (2) с элементом регулировки давления.

Предохранительный клапан типа DB

Давление, присутствующее в порте А, воздействует на главный золотник (3). В то же время давление подается через линии управления (6) и (7), оснащенные отверстиями (4) и (5), на подпружиненной стороне основного золотника (3) и на шарике (8). ) в пилотном регулирующем клапане (2). Если давление в порту А превышает давление, установленное на пружине (9), шар (8) открывается, упираясь в пружину (9).

Сигнал для этого поступает изнутри через линии управления (10) и (6) из порта A. Рабочая жидкость на подпружиненной стороне главного золотника (3) теперь течет через линию управления (7), отверстие дросселя (11). ) и шарик (8) в пружинную камеру (12). Из-за отверстий (4) и (5) на главном золотнике (3) происходит падение давления, соединение от порта А к порту В открыто. Теперь жидкость под давлением течет из порта A в порт B, сохраняя при этом заданное рабочее давление.

Клапан сброса давления можно разгрузить или переключить на другое давление (вторая ступень давления) через порт «X» (15).

Предохранительный клапан типа DBW

Функция этого клапана в основном такая же, как и у клапана типа DB.

Однако разгрузка главного золотника (3) достигается за счет приведения в действие встроенного распределительного клапана (16).

структура DBW...50B

Символ DBW...50B

Уведомление

1.Жидкость необходимо фильтровать. Минимальная тонкость фильтра составляет 20 мкм.

2. Резервуар должен быть герметично закрыт, а на входе воздуха должен быть установлен воздушный фильтр.

3. Продукты без монтажной плиты отправляются с завода. Если они вам нужны, заказывайте их специально.

4. Винты крепления клапана должны быть высокого уровня прочности (класс 10.9). Пожалуйста, выберите и используйте их в соответствии с параметрами, указанными в книге образцов.

5. Требуемая шероховатость поверхности, связанной с клапаном, составляет 0,8.

6. Обработка поверхности ответной детали должна составлять 0,01/100 мм.
