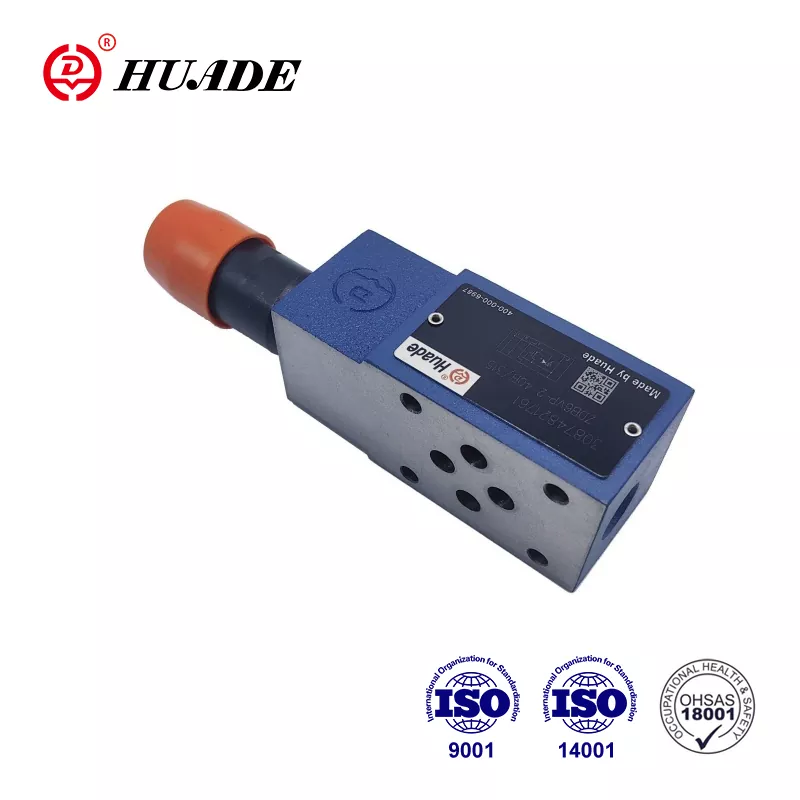

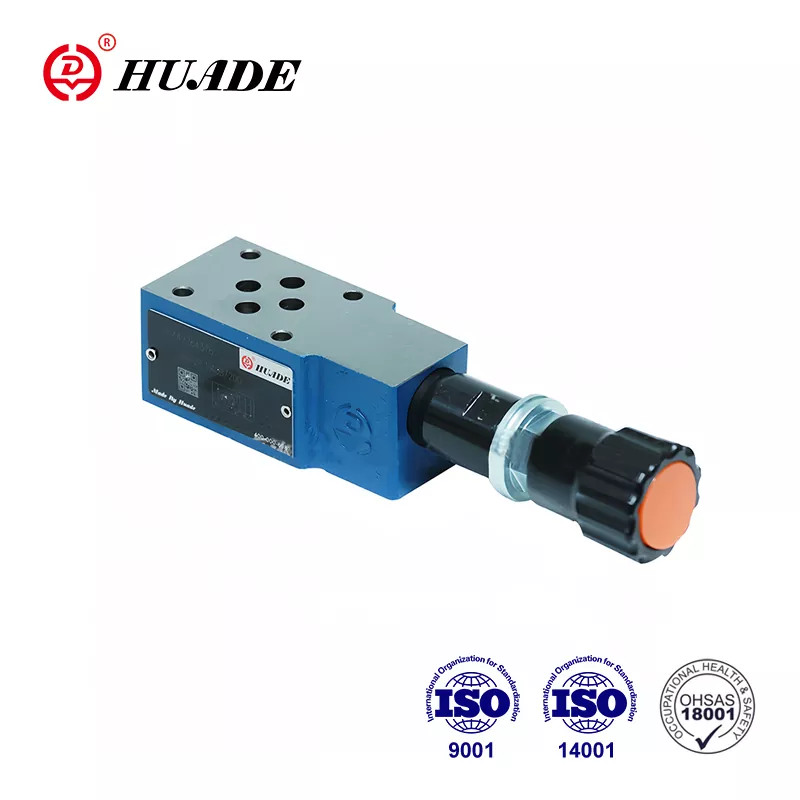

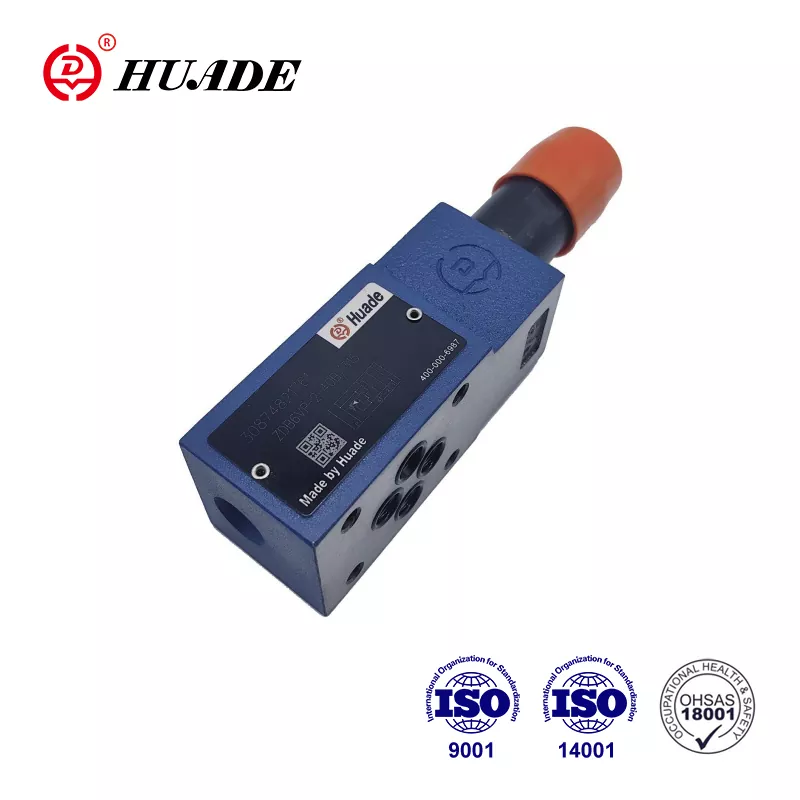

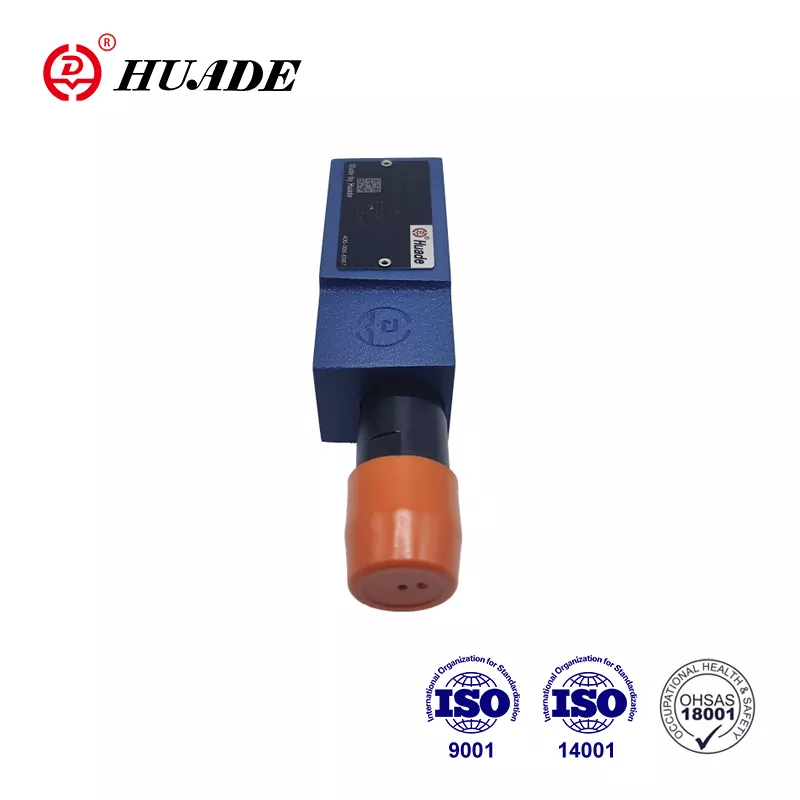

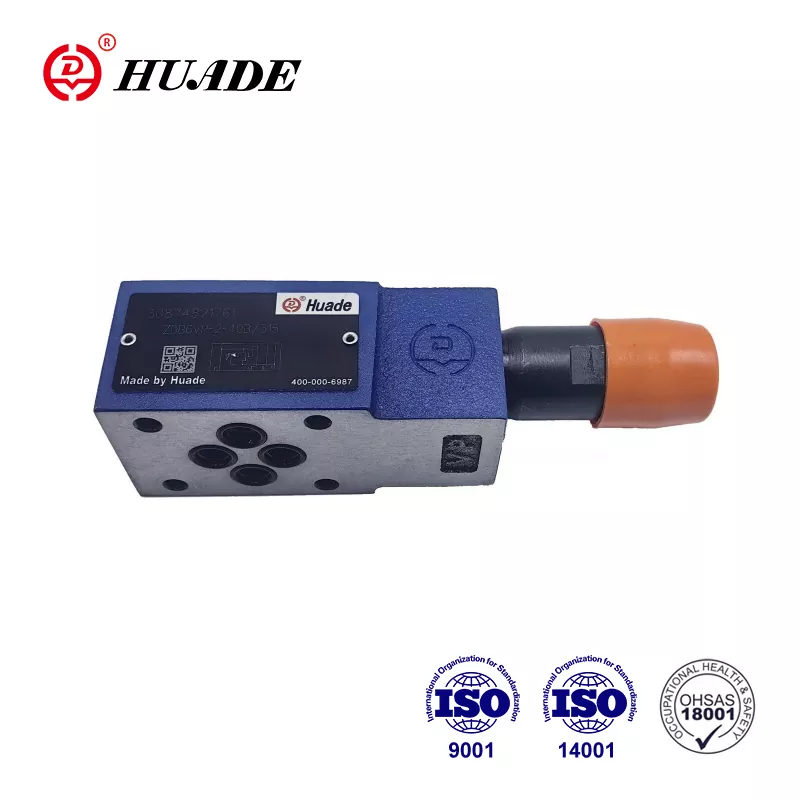

Клапан сброса давления Z2DB 6

С момента своего основания в 1979 году компания Huade Hydraulic достигла значительных масштабов производства. Клапан сброса давления Z2DB 6 имеет относительно более низкую цену по сравнению с другими всемирно известными брендами. Фабрика больше внимания уделяет практичности и экономичности. Чтобы обеспечить более дешевую продукцию, завод полностью использует внутренние ресурсы. В то же время, чтобы обеспечить качество, компания внедрила более 750 передовых производств со всего мира. Завод прошел ISO9001, ISO14001 и OH SAS18001. По сравнению с другими аналогичными гидравлическими клапанами, предохранительные клапаны Huade® более технологичны и более долговечны в этой отрасли. Они широко используются в военной промышленности благодаря надежному качеству и стабильной работе.

Параметр продукта: клапан сброса давления Z2DB 6

Характеристики продукта и применение предохранительного клапана Z2DB 6

Функции:

▶ Сэндвич-клапан

▶ 4 диапазона давления

▶ 5 вариантов схемы

▶ С одним или двумя картриджами сброса давления

▶ 4 элемента регулировки.

·Поворотная ручка

·Гильза с шестигранником и защитным колпачком.

·Запираемая поворотная ручка со шкалой.

·Запираемая поворотная ручка

Приложение:

Основная функция предохранительного клапана Z2DB 6 — ограничение давления в гидравлической системе.

Разрез и символы предохранительного клапана ZDB 6

Клапаны сброса давления типов ZDB и Z2DB имеют пилотное управление и имеют конструкцию сэндвич-панелей.

В основном они состоят из корпуса (7) вместе с одним или двумя картриджами предохранительных клапанов.

Давление в системе устанавливается с помощью регулировочного элемента (4).

В состоянии покоя клапан закрыт. Давление в порту А действует на золотник (1). В то же время давление проходит через отверстие (2) на подпружиненную сторону золотника (1) и через отверстие (3) на направляющую тарелку (6). Если давление в порту А поднимается выше значения, установленного на пружине (5), пилотная тарелка (6) открывается. Теперь жидкость может течь со стороны подпружиненной части золотника (1), отверстия (3) и канала (8) в порт Т. Результирующий перепад давления затем перемещает золотник (1), в результате чего открывается соединение А с Т, в то время как давление, заданное пружиной (5), сохраняется.

Управляющее масло из двух пружинных камер возвращается в бак снаружи через порт Т.

Символ Z2DB 6

Уведомление

1.Жидкость необходимо фильтровать. Минимальная тонкость фильтра составляет 20 мкм.

2. Резервуар должен быть герметично закрыт, а на входе воздуха должен быть установлен воздушный фильтр.

3. Продукты без монтажной плиты отправляются с завода. Если они вам нужны, заказывайте их специально.

4. Винты крепления клапана должны быть высокого уровня прочности (класс 10.9). Пожалуйста, выберите и используйте их в соответствии с параметрами, указанными в книге образцов.

5. Требуемая шероховатость поверхности, связанной с клапаном, составляет 0,8.

6. Обработка поверхности ответной детали должна составлять 0,01/100 мм.
