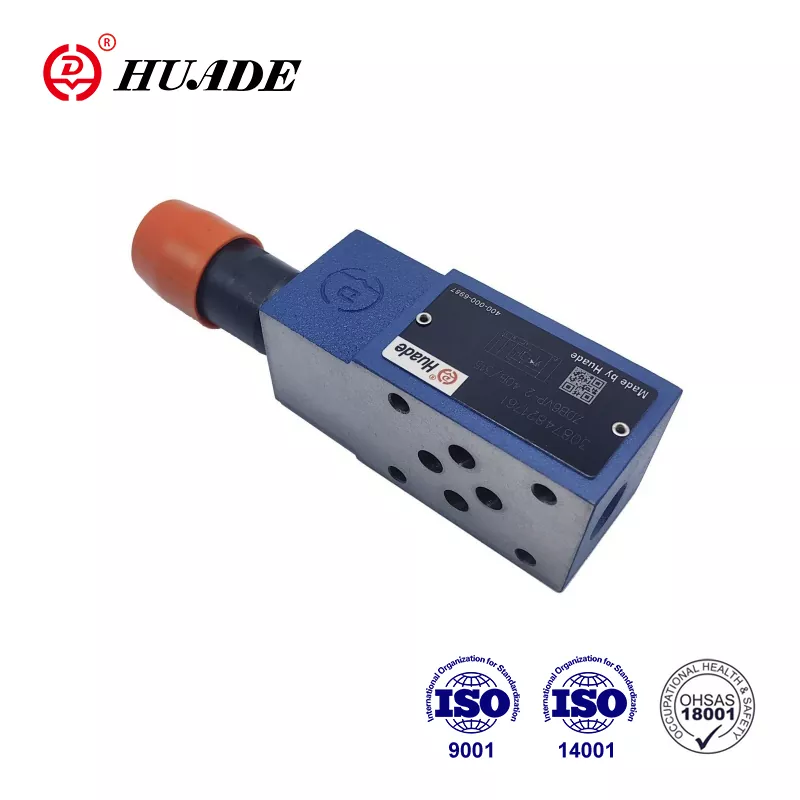

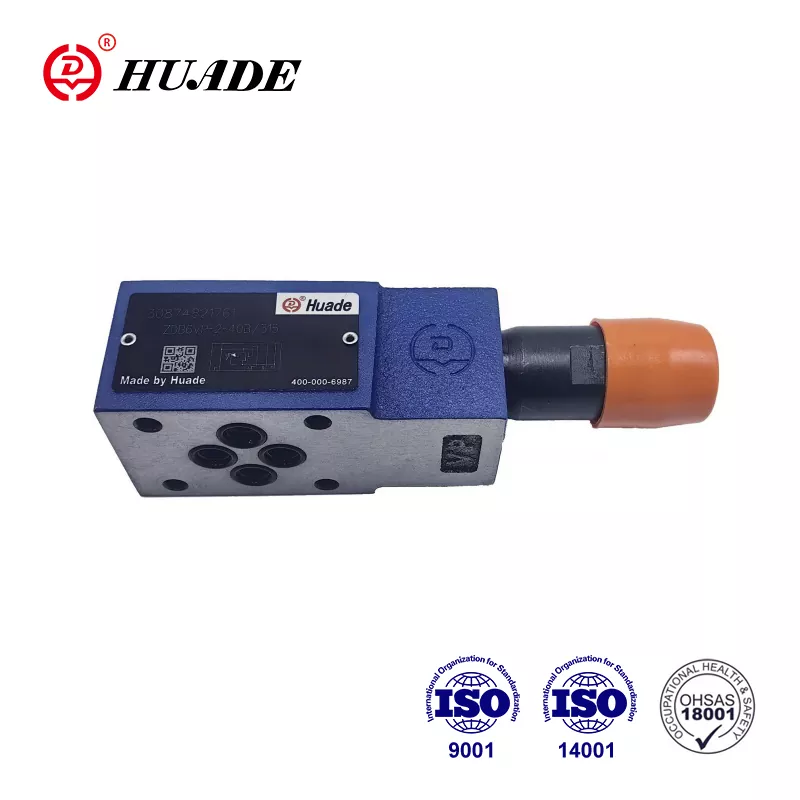

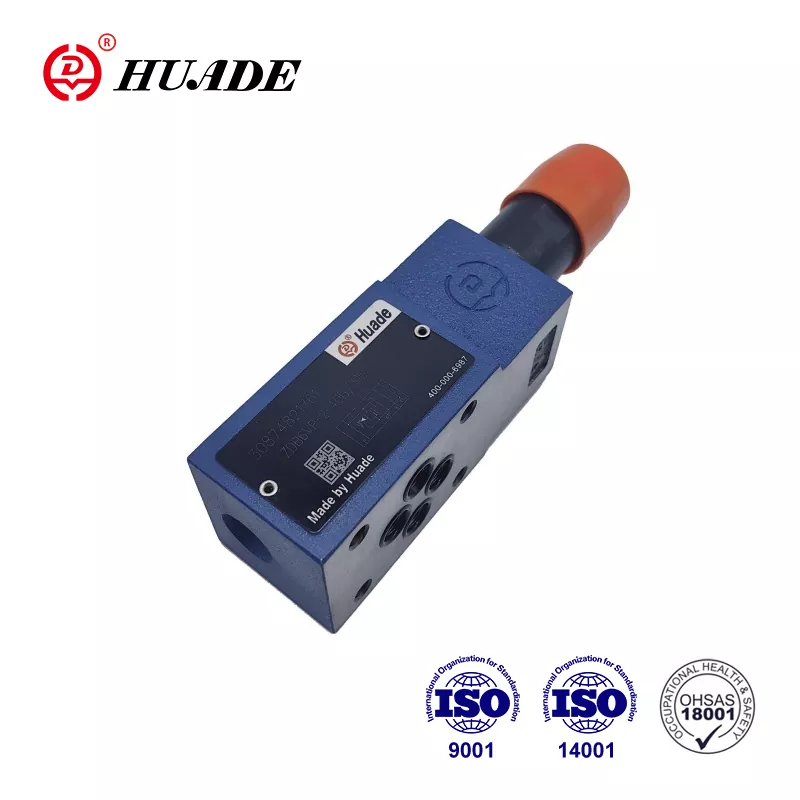

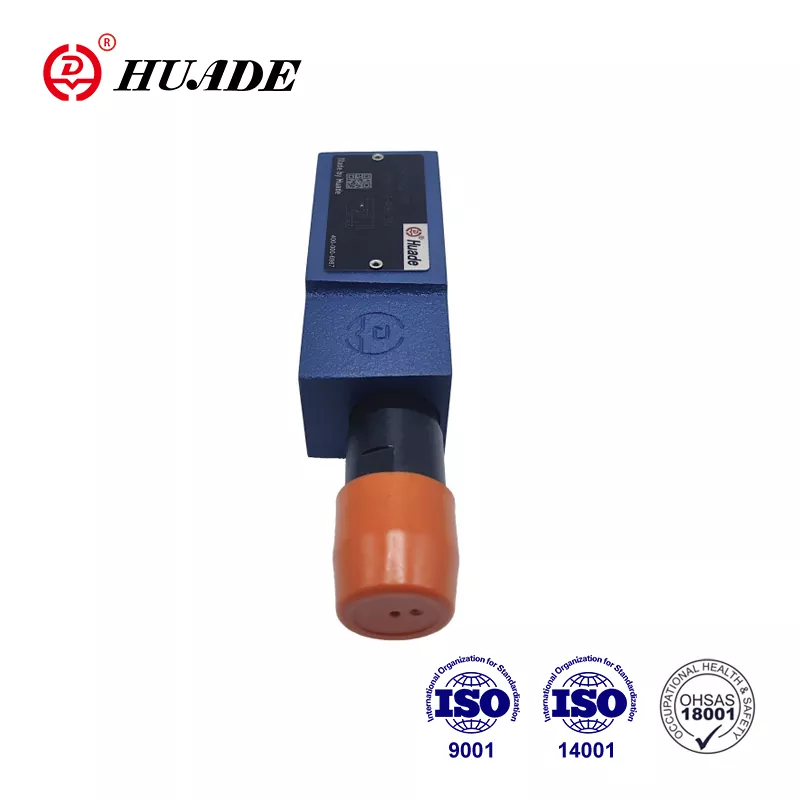

Клапан сброса давления ZDB 6

Клапан сброса давления ZDB 6 может заменить продукцию Rexroth®. Дело в том, что Huade Hydraulic имеет два долгосрочных сотрудничества с Rexroth. Это сотрудничество позволяет клапанам давления Huade® достичь того же уровня, что и продукция Rexroth, с точки зрения производительности, качества и совместимости. Завод прошел сертификацию ISO9001, ISO14001 и OH SAS18001. Завод имеет большие производственные масштабы, которые позволяют эффективно контролировать затраты и предоставлять клиентам экономичные и практичные клапаны гидравлического давления. Благодаря своей надежной и стабильной работе гидравлическая продукция Huade® широко используется в военной и морской промышленности.

Параметр продукта: клапан сброса давления ZDB 6

Характеристики продукта и применение предохранительного клапана ZDB 6

Функции:

▶ Сэндвич-клапан

▶ 4 диапазона давления

▶ 5 вариантов схемы

▶ С одним или двумя картриджами сброса давления

▶ 4 элемента регулировки.

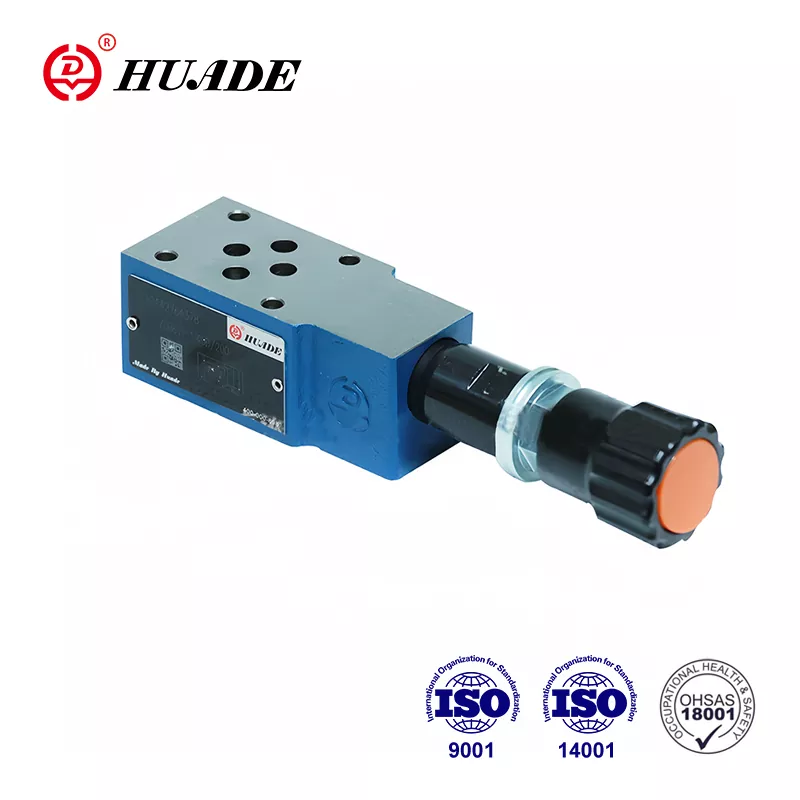

·Поворотная ручка

·Гильза с шестигранником и защитным колпачком.

·Запираемая поворотная ручка со шкалой.

·Запираемая поворотная ручка

Приложение:

Клапан сброса давления ZDB 6 используется для ограничения давления в гидравлической системе.

Функции, разрезы и символы предохранительного клапана ZDB 6

Клапаны сброса давления типов ZDB и Z2DB имеют пилотное управление и имеют конструкцию сэндвич-панелей.

В основном они состоят из корпуса (7) вместе с одним или двумя картриджами предохранительных клапанов.

Давление в системе устанавливается с помощью регулировочного элемента (4).

В состоянии покоя клапан закрыт. Давление в порту А действует на золотник (1). В то же время давление проходит через отверстие (2) на подпружиненную сторону золотника (1) и через отверстие (3) на направляющую тарелку (6). Если давление в порту А поднимается выше значения, установленного на пружине (5), пилотная тарелка (6) открывается. Теперь жидкость может течь со стороны подпружиненной части золотника (1), отверстия (3) и канала (8) в порт Т. Результирующий перепад давления затем перемещает золотник (1), в результате чего открывается соединение А с Т, в то время как давление, заданное пружиной (5), сохраняется.

Управляющее масло из двух пружинных камер возвращается в бак снаружи через порт Т.

Конструкция и обозначения предохранительного клапана ZDB 6

Уведомление

1.Жидкость необходимо фильтровать. Минимальная тонкость фильтра составляет 20 мкм.

2. Резервуар должен быть герметично закрыт, а на входе воздуха должен быть установлен воздушный фильтр.

3. Продукты без монтажной плиты отправляются с завода. Если они вам нужны, заказывайте их специально.

4. Винты крепления клапана должны быть высокого уровня прочности (класс 10.9). Пожалуйста, выберите и используйте их в соответствии с параметрами, указанными в книге образцов.

5. Требуемая шероховатость поверхности, связанной с клапаном, составляет 0,8.

6. Обработка поверхности ответной детали должна составлять 0,01/100 мм.
