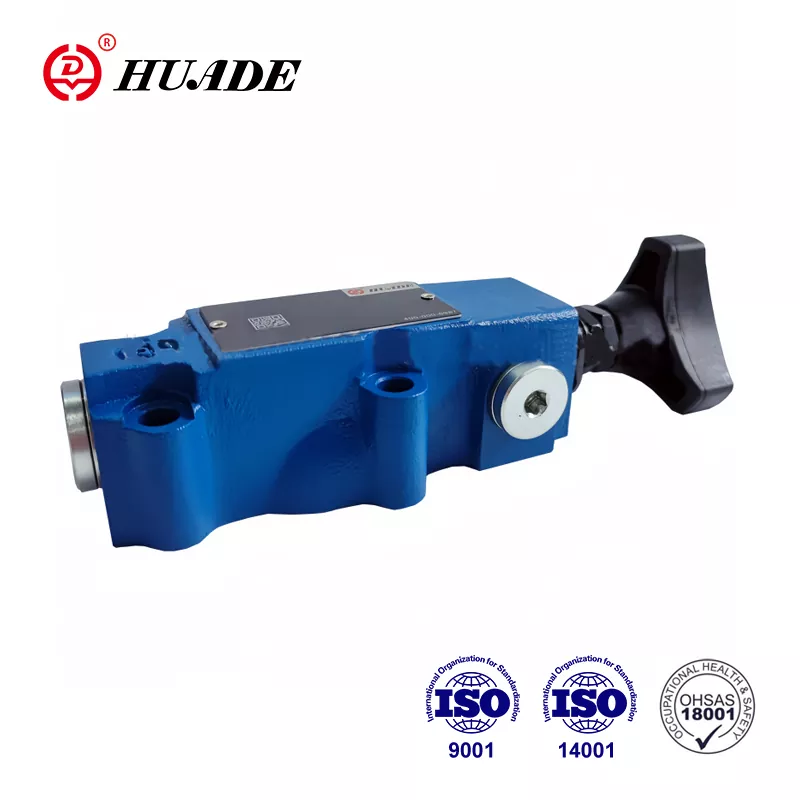

Опыт сотрудничества с Rexroth с 1979 года. Предохранительный клапан с дистанционным управлением Huade® DBT имеет доступную цену. Он более технологичен и более долговечен, чем аналогичные продукты этой линейки. Компания Huade Hydraulic уделяет большое внимание качеству. На заводе имеется более 750 единиц современного производственного оборудования, импортированного со всего мира, для обеспечения качества гидравлических клапанов. Все клапаны давления проходят строгие испытания перед отправкой с завода. Завод прошел ISO9001, ISO14001 и OH SAS18001. Huade® — выдающийся бренд китайской гидравлической промышленности. Серия клапанов регулирования давления широко используется в судовых гидравлических системах и других областях благодаря превосходным характеристикам.
|
Технические данные |
||
|
Жидкость под давлением |
Минеральное масло (для уплотнения NBR) или эфир фосфорной кислоты (для уплотнения FPM) |
|
|
Диапазон температур (℃) |
-30～+80 |
|
|
Диапазон вязкости (мм2/с) |
10~800 |
|
|
Макс.поток (л/мин) |
3 |
|
|
макс. рабочее давление (МПа) |
31.5 |
|
|
макс. Установочное давление (МПа) |
до 10 или 31,5 |
|
|
Обратное давление |
ДБТ (МПа) |
|
|
DBWT (МПа) |
До 10 (переменный ток); до 16 (постоянный ток) |
|
Функции:
▶ пульт дистанционного управления на большом расстоянии
▶ монтаж на плите
▶ три элемента регулировки:
▶ Поворотная ручка
▶ Шестигранник. винт с головкой и защитным колпачком
▶ Запираемая поворотная ручка со шкалой
Клапаны давления с дистанционным управлением типов DBT и DBWT представляют собой предохранительные клапаны с пилотным управлением.
Тип DBT состоит в основном из главного клапана (1), главного золотника (2), седла клапана (3) и регулятора (6).
Давление системы действует на золотник (2) через отверстие. Если давление превышает давление, установленное на пружине, жидкость под давлением сливается в резервуар из порта Т (или сливается наружу).
Устройство и обозначения предохранительного клапана DBT
1.Жидкость необходимо фильтровать. Минимальная тонкость фильтра составляет 20 мкм.
2. Резервуар должен быть герметично закрыт, а на входе воздуха должен быть установлен воздушный фильтр.
3.Продукция без монтажной плиты при отправке с завода.
4. Винты крепления клапана должны быть высокого уровня прочности (класс 10.9). Пожалуйста, выберите и используйте их в соответствии с параметрами, указанными в книге образцов.
5. Требуемая шероховатость поверхности, связанной с клапаном, составляет 0,8.
6. Обработка поверхности ответной детали должна составлять 0,01/100 мм.
