Если вы работаете с гидравлическими системами, вы, вероятно, слышали о гидрораспределителе Rexroth 4WE 6 J. Этот клапан является одним из самых надежных компонентов промышленной гидравлики, и понимание того, как он работает, поможет вам принять более обоснованные решения для вашего оборудования.
Модель 4WE 6 J производится Bosch Rexroth, компанией, известной производством качественных гидравлических деталей. Этот конкретный клапан контролирует направление потока жидкости в гидравлических системах. Думайте об этом как о регулировщике движения гидравлического масла, направляющем его туда, куда ему нужно, чтобы машины работали правильно.
Что делает 4WE 6 J особенным

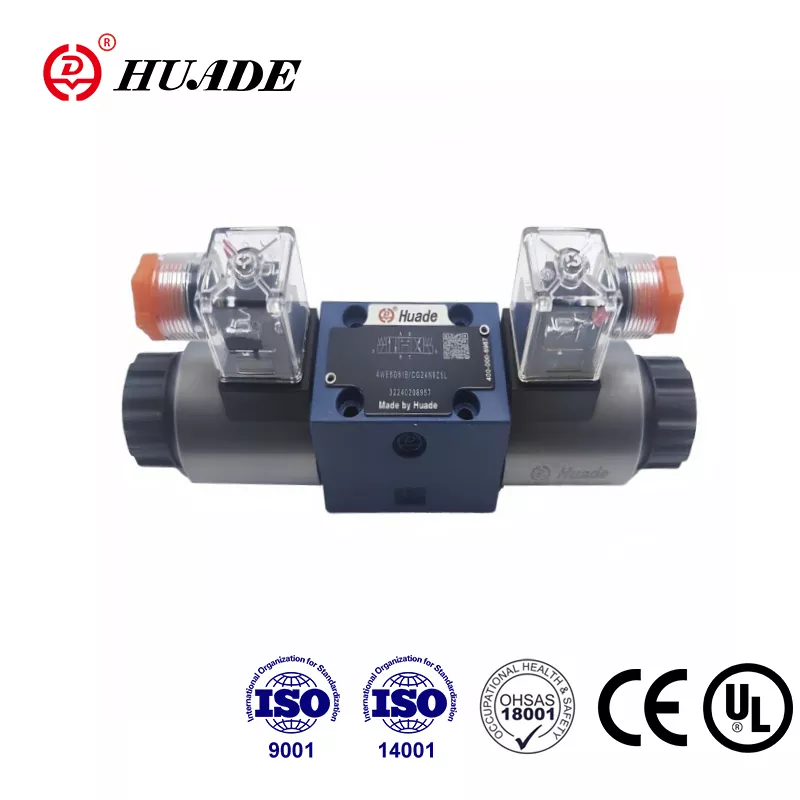

Гидрораспределитель 4WE 6 J для Rexroth выделяется своей конструкцией. Это клапан с электромагнитным управлением, то есть для переключения положений он использует электромагниты. Когда вы посылаете электрический сигнал на клапан, он перемещает внутренние части, которые меняют направление потока масла.
Этот клапан имеет конфигурацию 4/3. «4» означает, что у него четыре порта, к которым подключаются гидравлические линии. «3» означает, что у него есть три позиции, в которые он может перемещаться. В центральном положении все порты закрыты. Это важно для безопасности, потому что, когда клапану не говорят, что делать, он блокирует весь поток и удерживает все на месте.
Клапан использует пружины для автоматического возврата в это центральное положение. Когда вы выключаете электрический сигнал, пружины толкают внутреннюю катушку обратно в середину. Эта пружинно-центрированная конструкция надежна и проверена на тысячах машин на протяжении многих лет.
Как работает катушка «J»
Буква «J» в названии говорит о типе золотника внутри клапана. Разные буквы означают разные схемы потока, а золотник J имеет определенное назначение. В центральном положении все четыре порта заблокированы. Ничего не втекает и не вытекает. Это называется конфигурацией с закрытым центром.
Когда вы подаете питание на один соленоид, клапан смещается, чтобы подать давление на один рабочий порт, блокируя при этом другие. Переключитесь на другой соленоид, и соединения поменяются местами. Это дает вам точный контроль над тем, в каком направлении движется ваш гидравлический цилиндр или двигатель.
Конструкция гидрораспределителя 4WE 6 J с закрытым центром для Rexroth делает его идеальным для машин, которым необходимо удерживать положение при остановке. Станки, машины для литья под давлением и прессы — все извлекают выгоду из этой функции. Когда клапан находится в нейтральном положении, привод остается именно там, где он находится, без дрейфа.
Технические характеристики, которые вы должны знать

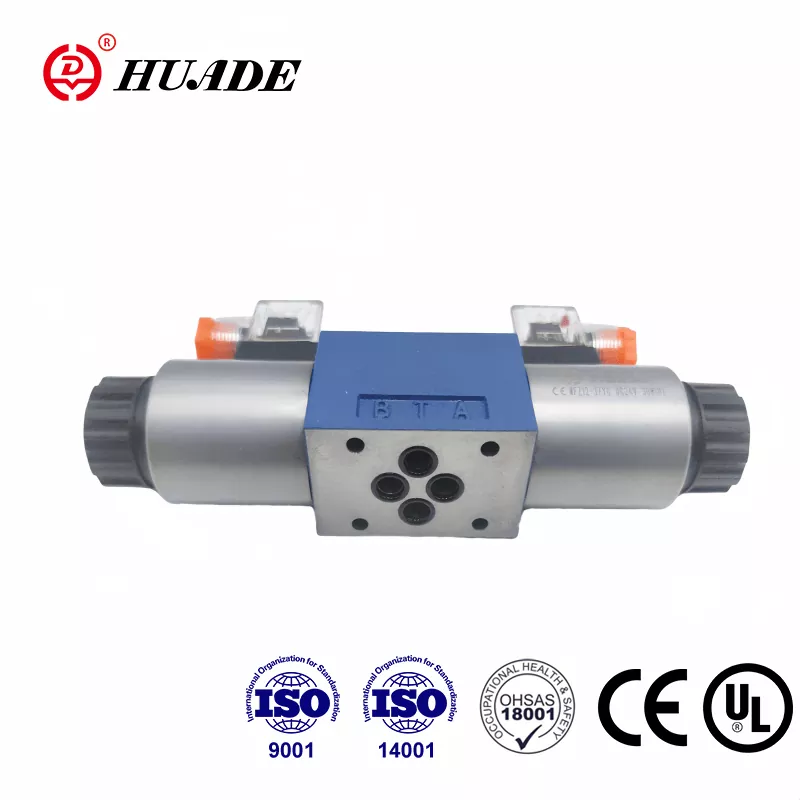

В 4WE 6 J используется стандартная схема монтажа NG6, также называемая CETOP 03. Эта стандартизация означает, что при необходимости вы можете заменить его другими клапанами NG6. Монтажные отверстия расположены точно, с четырьмя резьбами M5, имеющими определенный рисунок, соответствующий отраслевым стандартам.
Этот клапан может выдерживать давление до 350 бар на основных портах. Максимальная скорость потока составляет 80 литров в минуту при использовании соленоидов постоянного тока. Клапан работает с гидравлическим маслом с вязкостью от 10 до 500 мм²/с и может работать при температуре от -20°C до +80°C.
Время отклика имеет значение в гидравлических системах. 4WE 6 J переключает положения примерно за 20–70 миллисекунд при включении и от 10 до 60 миллисекунд при выключении. Такая быстрая реакция помогает машинам работать плавно и без задержек.
Соленоиды бывают с разными вариантами напряжения. Обычно выбирают напряжение 24 В постоянного тока, которое наиболее популярно в промышленных условиях. Вы также можете приобрести версии на 12 В постоянного тока, 110 В переменного тока или 230 В переменного тока. Версии постоянного тока потребляют около 30 Вт мощности и могут работать непрерывно, не перегреваясь.
Где используются эти клапаны
Производственные предприятия используют гидрораспределитель 4WE 6 J для Rexroth во многих сферах применения. В механических цехах эти клапаны контролируют движение режущих инструментов и держателей заготовок. Функция закрытого центра предотвращает нежелательное движение во время простоя машины, что повышает безопасность и точность.
Машины для литья под давлением используют эти клапаны для управления открытием и закрытием формы. Высокая скорость переключения помогает поддерживать производительность, а надежное центрирование обеспечивает стабильное качество деталей. Некоторые термопластавтоматы выполняют тысячи циклов в день, а 4WE 6 J может обрабатывать до 15 000 циклов в час.
Прессовые машины используют эти клапаны для управления движением плунжера. Способность удерживать давление при центрировании необходима для операций формовки, когда заготовку необходимо прочно удерживать во время обработки. Номинальное давление клапана в 350 бар обеспечивает достаточную производительность для требовательных применений.
Автоматизированные производственные линии часто оснащены несколькими клапанами 4WE 6 J, работающими вместе. Каждый клапан управляет отдельным цилиндром или двигателем, и все они координируют перемещение продуктов через различные станции. Стандартизированный монтаж упрощает установку и обслуживание всей системы.
Чтение номера модели
Rexroth использует подробную систему кодирования своих клапанов. Типичный полный номер модели может быть 4WE 6 J6X/EG24N9K4. Каждая часть этого кода сообщает вам что-то конкретное о клапане.
«4WE» в начале означает, что это четырехходовой распределитель с электромагнитным управлением. «6» означает, что это размер NG6. «J» — это тип катушки, о котором мы говорили ранее. «6X» относится к серии компонентов, которая относится к эксплуатационным характеристикам.
После косой черты буква «E» означает, что у него есть соленоиды с мокрым штифтом, которые находятся в гидравлическом масле. «G24» означает, что он использует питание 24 В постоянного тока. Буква «N» указывает на материалы уплотнений, где N означает стандартные резиновые уплотнения из NBR. Раздел «9K4» включает дополнительные параметры, такие как функции ручного управления и типы разъемов.
Понимание этой кодировки помогает при заказе запасных клапанов или сравнении различных моделей. Гидрораспределитель 4WE 6 J для Rexroth может иметь множество модификаций в зависимости от ваших конкретных потребностей, и номер модели отражает все эти детали.
Распространенные проблемы и решения
Как и любой механический компонент, с этими клапанами со временем могут возникнуть проблемы. Наиболее распространенной проблемой является заедание, когда золотник не движется плавно внутри корпуса клапана. Обычно это происходит из-за загрязнения гидравлического масла.
Внутренний зазор в 4WE 6 J очень мал, от 3 до 13 микрометров. Это меньше человеческого волоса. Когда частицы грязи попадают в масло, они могут застрять в этих узких местах и помешать золотнику двигаться. Это называется иловой пробкой, и если не принять меры, это может привести к повреждению клапана.
Поддержание чистоты гидравлического масла предотвращает большинство проблем. Используйте фильтры, соответствующие стандартам чистоты ISO 4406 20/18/15 или выше. Регулярно меняйте фильтры и следите за признаками загрязнения, такими как мутное масло или необычные шумы в системе.
Перегорание катушки — еще одна проблема, которая может возникнуть. Если катушка застревает и не может двигаться, соленоид потребляет больше тока, пытаясь подтолкнуть ее. Этот дополнительный ток создает тепло, которое может повредить обмотки катушки. Версии клапана переменного тока более подвержены этой проблеме, чем версии постоянного тока.
Проверка электропитания помогает предотвратить проблемы с катушкой. Убедитесь, что напряжение находится в пределах 10 % от номинального. Соединения должны быть чистыми и герметичными, с надлежащей герметизацией от влаги. В клапане используются разъемы со степенью защиты IP65 или IP67 в зависимости от версии, поэтому необходимо обеспечить надлежащее обслуживание этих уплотнений.
Внутренние утечки увеличиваются по мере старения клапанов. Это нормальный износ, но чрезмерная утечка влияет на работу системы. Если вы заметили снижение скорости привода или уменьшение удерживающей силы, причиной может быть внутренняя утечка. Проверка падения давления на клапане может помочь диагностировать эту проблему.
Советы по обслуживанию
Регулярное техническое обслуживание обеспечивает надежную работу вашего гидрораспределителя 4WE 6 J для Rexroth. Сам клапан не требует особого внимания, но гидравлическая система вокруг него нуждается. Соблюдение нескольких простых правил значительно продлит срок службы клапана.
Качество масла имеет решающее значение. Следуйте принципу «чисто, прохладно и сухо». Чистое масло предотвращает загрязнение. Холодное масло снижает износ и продлевает срок службы компонентов. Сухое масло предотвращает коррозию и поддерживает необходимую вязкость. Периодически проверяйте масло и меняйте его в соответствии с рекомендациями производителя.
Контроль температуры тоже помогает. Клапан может работать при температуре до 80°C, но работа при более низкой температуре лучше для долговечности. Если ваша система перегревается, рассмотрите возможность добавления теплообменника. На поверхности соленоидных катушек температура может достигать 150°C, но более низкая температура снижает электрическое напряжение.
Многие клапаны 4WE 6 J имеют возможность ручного управления. Они позволяют перемещать клапан вручную, когда машина выключена или во время устранения неполадок. При использовании ручного дублирования поддерживайте давление в системе ниже 50 бар, чтобы избежать чрезмерного усилия. Никогда не нажимайте оба ручных дублера одновременно.
Монтажное положение не сильно ограничивает клапан. Вы можете установить его в любой ориентации, хотя горизонтальная установка часто лучше всего подходит для рассеивания тепла. Убедитесь, что вокруг соленоидов имеется достаточно места для циркуляции охлаждающего воздуха.
Альтернативы и совместимость
Хотя Rexroth производит качественные клапаны, другие производители предлагают совместимые альтернативы. Понимание ваших возможностей помогает в выборе поставщиков и управлении затратами. Любой клапан с монтажной схемой NG6 физически может подойти к месту установки 4WE 6 J.
Yuken производит DSG-01-3C3, который обеспечивает аналогичную функциональность с золотником с закрытым центром. Компания Parker предлагает серию D1VW с сопоставимыми скоростями потока. У Eaton Vickers есть модель DG4V-3-6C. Эти альтернативы обычно стоят на 20–30 % дешевле, чем оригинальные детали Rexroth.
При рассмотрении альтернатив тщательно сопоставляйте номинальное давление, пропускную способность и электрические характеристики. Не все клапаны NG6 одинаковы. Некоторые из них могут иметь другое время отклика или характеристики переключения, которые влияют на ваше приложение.
Гидрораспределитель 4WE 6 J для Rexroth имеет проверенную репутацию: среднее время наработки на отказ измеряется годами. Некоторые альтернативные бренды могут не соответствовать такой надежности. Для критически важных применений часто имеет смысл дополнительная стоимость оригинальных запчастей Rexroth.
Службы восстановления предлагают еще один вариант. Несколько компаний специализируются на ремонте гидравлических клапанов. Они разбирают, чистят, заменяют изношенные детали и проверяют клапан до состояния нового. Восстановленные клапаны стоят дешевле, чем новые, и могут хорошо работать в менее требовательных приложениях.
Где купить
Найти поставщика для 4WE 6 J не составит труда. У Bosch Rexroth есть официальный интернет-магазин по адресу [store.boschrexroth.com](http://store.boschrexroth.com/), где вы можете сделать заказ напрямую. Это гарантирует оригинальные детали и надлежащее гарантийное обслуживание.
Промышленные дистрибьюторы поставляют эти клапаны на региональном уровне. Такие компании, как Motion Industries, Applied Industrial Technologies и другие специалисты в области гидравлики, продают продукцию Rexroth. Сотрудничество с местным дистрибьютором обеспечивает техническую поддержку и более быструю доставку в случае неотложных нужд.
На интернет-рынках, таких как eBay, есть как новые, так и бывшие в употреблении клапаны. Цены на новые устройства обычно варьируются от 300 до 500 долларов в зависимости от конкретной модели и опций. Подержанные клапаны продаются по цене от 100 до 250 долларов, хотя вы обмениваете гарантийное покрытие на более низкую стоимость.
Азиатские поставщики на таких платформах, как Shopee или Alibaba, предлагают совместимые версии по более низким ценам, иногда около 150 долларов. Качество варьируется в зависимости от этих источников, поэтому внимательно изучите продавца, если выберете этот путь. Для критически важных приложений выбирайте известных поставщиков.
При заказе подготовьте полный номер модели. Гидрораспределитель 4WE 6 J для Rexroth выпускается во многих конфигурациях, и неправильное напряжение или тип разъема создают проблемы. Перед покупкой дважды проверьте электрические характеристики и детали монтажа.
Рекомендации по установке
Правильная установка 4WE 6 J обеспечивает хорошую производительность и длительный срок службы. Начните с чистой монтажной поверхности. Клапан плотно прилегает к этой поверхности, и любые царапины или грязь могут привести к утечке. Используйте правильный момент затяжки болтов крепления, чтобы избежать деформации корпуса клапана.
Соединения портов должны быть чистыми и иметь правильный размер. В клапане используются стандартные размеры портов NG6, и ваши гидравлические линии должны соответствовать им. Использование линий меньшего диаметра ограничивает поток и увеличивает перепад давления. Негабаритные линии тратят пространство, но не ухудшают производительность.
При подключении электропитания следуйте схеме подключения для вашей конкретной модели. Соленоиды обычно подключаются к контроллеру или переключателю, который обеспечивает соответствующее напряжение. Некоторые модели оснащены световыми индикаторами, показывающими, какой соленоид находится под напряжением, что помогает при устранении неполадок.
Рассмотрите возможность установки манометров в ключевых точках вашей системы. Мониторинг давления в портах клапана помогает диагностировать проблемы и оптимизировать производительность. Реле давления могут обеспечивать защитную блокировку, предотвращающую работу за пределами безопасных параметров.
Работа с разными жидкостями
В большинстве гидравлических систем используется минеральное масло, и 4WE 6 J прекрасно работает с этими жидкостями. Стандартные уплотнения из NBR работают с маслами на нефтяной основе в широком диапазоне температур. Это охватывает большинство промышленных применений.
Некоторые системы требуют экологически чистых жидкостей, таких как HFC (водный гликоль) или HFD (синтетический эфир). Гидрораспределитель 4WE 6 J для Rexroth может работать с этими жидкостями, но вам необходим правильный материал уплотнения. Закажите клапан с уплотнениями из FKM (Витон), которые в коде модели обозначаются буквой «V» вместо «N».
Жидкости на водной основе сокращают срок службы по сравнению с минеральным маслом. По оценкам Rexroth, срок службы при использовании жидкостей HFC сокращается примерно на 30%. Повышенный износ обусловлен изменением свойств смазки и потенциальной кавитацией. Если вам необходимо использовать эти жидкости, рассмотрите возможность небольшого увеличения размера компонентов в качестве компенсации.
Пределы рабочих температур также меняются в зависимости от различных жидкостей. Жидкости HFC ограничивают максимальную температуру до 50°C вместо предела 80°C для минерального масла. Если вы используете альтернативные гидравлические жидкости, спланируйте свою систему охлаждения соответствующим образом.
Понимание кривых производительности
Компания Rexroth предоставляет данные о производительности в технических руководствах, которые показывают, как клапан ведет себя в различных условиях. Кривые падения давления показывают, какое давление вы теряете, проталкивая масло через клапан при различных скоростях потока. Для золотника J ожидайте падения давления около 2 бар при расходе 20 литров в минуту.
Это падение давления представляет собой потерю энергии в вашей системе. Более высокие скорости потока создают больший перепад давления по кривой зависимости. При проектировании гидравлического контура учтите эти потери, чтобы гарантировать, что приводы получат достаточное давление.
Предельное число мощности гидрораспределителя 4WE 6 J для Rexroth равно 8. Это специальный показатель Rexroth, который связывает расход, давление и вязкость масла с выделением тепла. Пребывание ниже этого предела предотвращает перегрев во время непрерывной работы.
Частота переключений влияет на срок службы клапана. Хотя механически клапан может совершать до 15 000 циклов в час, типичные приложения работают намного медленнее. Более высокие скорости езды ускоряют износ уплотнений и компонентов соленоида. Подбирайте рабочую частоту в соответствии с вашими реальными потребностями, а не максимизируйте ее.
Документация и поддержка
Bosch Rexroth предоставляет подробную техническую документацию на свои клапаны. В основном листе каталога указаны размеры, детали монтажа и основные характеристики. В более подробных руководствах описываются процедуры установки, требования к техническому обслуживанию и действия по устранению неполадок.
Вы можете загрузить эти документы с веб-сайта Rexroth или запросить их у дистрибьюторов. Наличие технического руководства для вашей конкретной модели поможет при установке и обслуживании. Документы содержат гидравлические символы, показывающие, как представлять клапан на принципиальных схемах.
Группа технической поддержки Rexroth может помочь с вопросами применения. Если вы не уверены, соответствует ли 4WE 6 J вашим потребностям, они могут порекомендовать альтернативы или предложить модификации. Эта поддержка ценна при разработке новых систем или модернизации существующего оборудования.
Онлайн-инструменты подбора позволяют сконфигурировать клапаны в соответствии с вашими требованиями. Введите расход, давление, напряжение и другие параметры, и инструмент предложит подходящие модели. Это помогает гарантировать, что вы получите именно то, что вам нужно, без расшифровки номеров моделей вручную.
Заключительные мысли
Гидрораспределитель 4WE 6 J для Rexroth представляет собой проверенную технологию гидравлического управления. Его пружинно-центрированная конструкция с электромагнитным управлением и закрытым центром служит бесчисленному количеству применений по всему миру. Понимание того, как он работает, поможет вам эффективно его использовать и правильно обслуживать.
Ключевые преимущества включают стандартизированный монтаж NG6, надежную функцию закрытого центра и широкую доступность деталей и поддержки. Клапан выдерживает высокое давление и обеспечивает быстрое переключение для точного управления. Множество вариантов напряжения и конфигураций адаптируются к различным требованиям машины.
Правильная установка и обслуживание позволяют этим клапанам работать долгие годы. Чистое гидравлическое масло является наиболее важным фактором долговечности клапана. Регулярная замена фильтров и внимание к рабочей температуре предотвращают большинство проблем еще до их возникновения.
Заменяете ли вы вышедший из строя клапан, проектируете новую машину или просто пытаетесь разобраться в существующем оборудовании, 4WE 6 J заслуживает внимания. Десятилетия проверенной производительности в сложных промышленных условиях говорят о его качестве и надежности. При правильном уходе этот клапан прослужит вашей гидравлической системе долгие годы.
