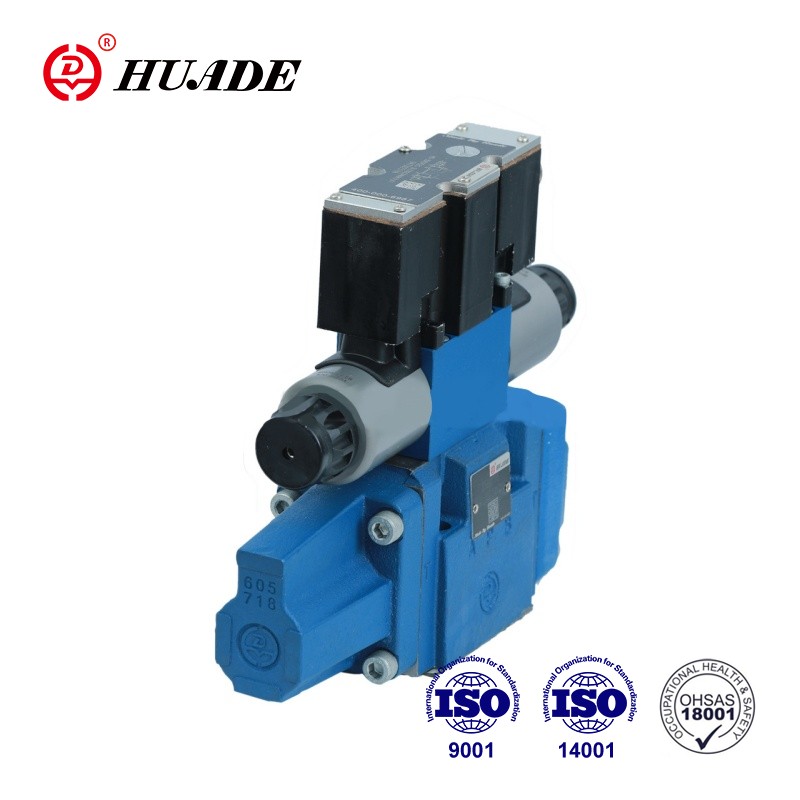

Клапаны типа HD-4WRZE представляют собой 4-ходовые клапаны с пилотным управлением, которые приводятся в действие пропорциональными электромагнитами и контролируют направление и скорость потока. Этот пропорциональный распределитель имеет высокую стоимость. Завод оснащен передовым производственным оборудованием со всего мира и имеет строгие процедуры тестирования для обеспечения стабильной работы каждого пропорционального клапана.
| Гидравлический | |||||
| Номинальный размер | 10 | 16 | 25 | 32 | |
| Рабочее давление | пилотная подача масла внешняя | 3~10 | |||
| -Пилотный клапан (МПа) | пилотная подача масла внутренняя | 10~31,5 | 10~35 | ||
| -Главный клапан (МПа) | 31.5 | 35 | |||
| Давление в обратной линии (МПа) | Порт T (внешний слив масла пилотного клапана) | 31.5 | 25 | 25 | 15 |
| Порт T (интервал слива масла пилотного клапана) | 3 | ||||
| Порт Y | 3 | ||||
| Объем управляющего масла (см3) для движения золотника 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Управляющий расход масла в портах X и Y (л/мин) для ступенчатой формы входного сигнала 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Расход через главный клапан (л/мин) | 170 | 460 | 870 | 1600 | |
| Гистерезис % | ≤6 | ||||
| Жидкость под давлением | Минеральное масло1 по DIN 51 524 | ||||
| Диапазон температур рабочей жидкости (℃) | -20~80 | ||||
| Диапазон вязкости (мм2/с) | 20~380 | ||||
| Установка | опционально, желательно горизонтально | ||||
| Вес для версии WRZ... (для WRZE" дополнительно 0,2 кг) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Электрический | |||
| Тип клапана | Сентябрь | ЭТО КИПИТ | |
| Тип напряжения | округ Колумбия | ||
| Макс. ток (А) | 1.5 | 2.5 | |
| Сопротивление катушки соленоида (Ом) | Холодное значение при 20 ℃ | 4.8 | 2 |
| Макс. теплое значение | 7.2 | 3 | |
| Защита | IP65 | ||
| Температура змеевика (℃) | до 150 | ||
| Долг % | 100 | ||
| Управляющая электроника | HD-VT-VSPA2-50-1X/. | встроенная управляющая электроника | |
Функции:
▶Пропорциональный распределитель с пилотным управлением
▶Для монтажа на плите
▶Контроль направления и скорости потока
▶Пружинный центрирующий золотник
▶Клапанная и пропорциональная электроника от одного производителя
Приложение:
Клапаны HD-4WRZE используются для управления направлением и потоком.
Клапан состоит из: пилотного клапана ①, главного золотника ④, главного клапана ⑥ и центрирующей пружины ③. Когда соленоид B обесточен, золотник управления ② перемещается вправо. Подача управляющего масла к пилотному клапану осуществляется внутренняя через порт P или внешняя через порт X. Управляющее масло поступает через пилотный клапан ① в камеру давления. и перемещает главный золотник ④ пропорционально входному электрическому сигналу. Соединение от P к A и от B к T осуществляется через поперечные сечения дроссельного типа с прогрессивными характеристиками потока.
При обесточенном соленоиде A главный золотник перемещается влево. Соединение от P к B и от A к T. При обесточивании соленоида управляющий золотник и пилотный золотник ④ перемещаются обратно в свой центр. позиции.
Символ пропорционального распределительного клапана 4WRZE-7X
Пилотная подача масла
