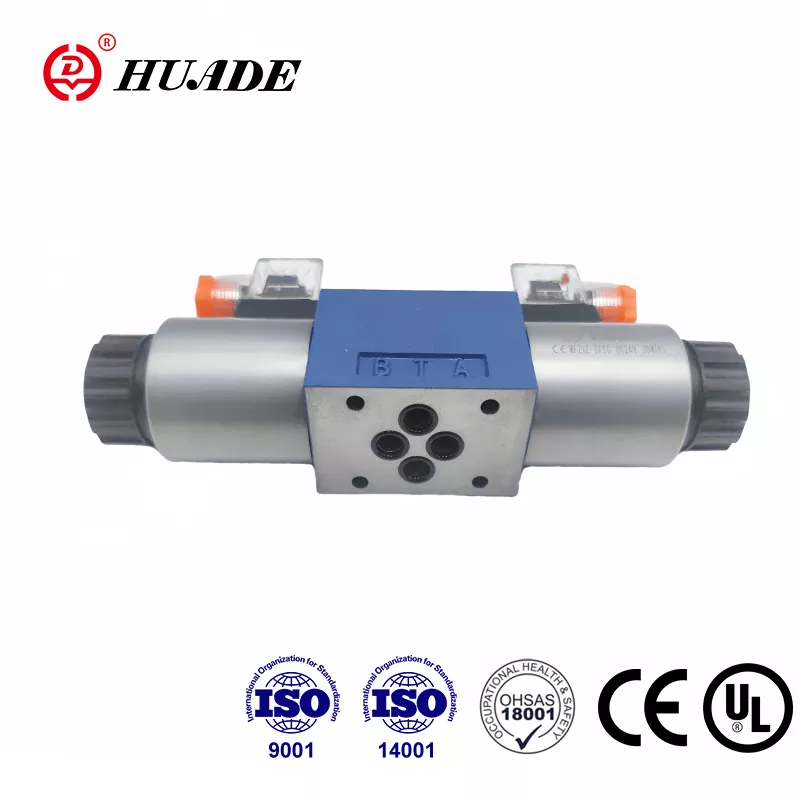

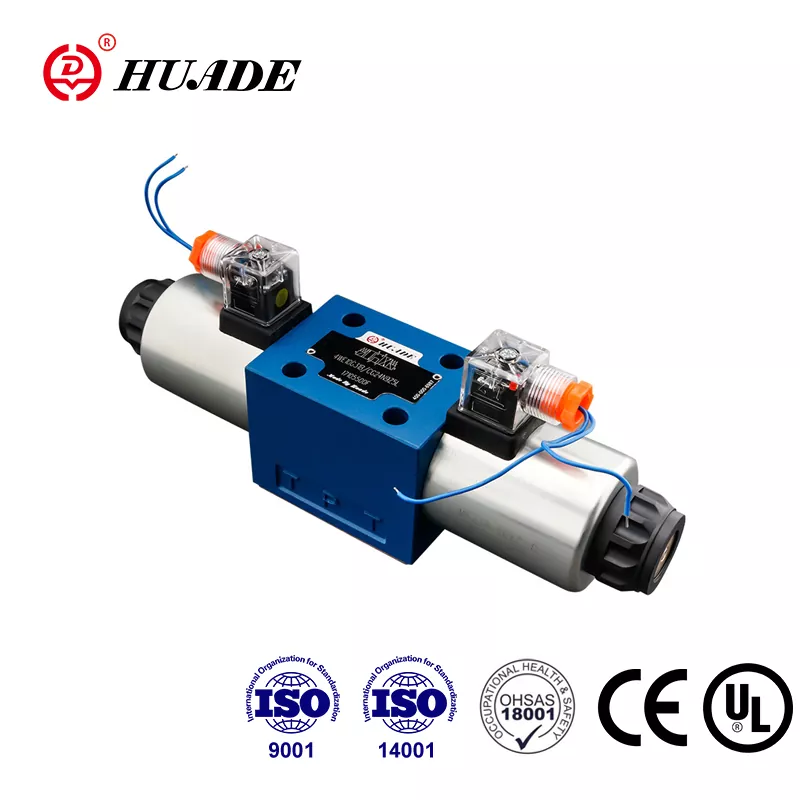

Гидрораспределитель 4WE 10 D для Rexroth

Компания Beijing Huade Hydraulic была основана в 1979 году и в настоящее время превратилась в крупную группу государственных предприятий, специализирующуюся на проектировании, производстве и обслуживании гидравлических клапанов и оборудования. Золотниковый распределитель Huade® типа 4WE 10 D является доступной альтернативой той же модели, предлагаемой Rexroth. Серия электромагнитных распределительных клапанов прошла сертификацию CE и UL. Клапаны будут упакованы в стандартные картонные коробки с этикетками, защищающими от подделок. Завод прошел системную сертификацию менеджмента качества, экологического менеджмента и управления охраной труда и промышленной безопасностью. Гидравлические распределительные клапаны Huade® широко используются в гидравлической системе судового рулевого механизма, системе поворотного крана и гидравлической системе гребного винта с регулируемым шагом. Huade владеет огромной группой клиентов в морской отрасли.

Параметр продукта распределительного клапана 4WE 10 D для Rexroth

Особенности продукта: гидрораспределитель 4WE 10 D для Rexroth

Функции:

▶ Золотниковый распределитель с прямым электромагнитным управлением в стандартной версии

▶ Соленоиды постоянного или переменного тока с мокрыми штырями и съемными катушками

▶ Идеальный контур

▶ Катушки можно заменить, не открывая герметичную камеру.

▶ Выбор центрального или индивидуального электрического подключения

▶ Опциональное ручное управление

▶ Долгий срок службы

▶ Схема подключения по DIN 24 340, форма A, ISO 4401 и CETOP – RP 121H

Приложение:

4WE 10 D – золотниковый распределитель с электромагнитным управлением. Он контролирует начало, остановку и направление жидкости.

Функции, секция гидрораспределителя 4WE 10 D для Rexroth

Распределительные клапаны в основном состоят из корпуса (1), одного или двух соленоидов (2), золотника управления (3) и одной или двух возвратных пружин (4). В состоянии покоя управляющий золотник (3) удерживается в центральном или исходном положении с помощью возвратных пружин (4) (кроме импульсных золотников). Золотник управления (3) приводится в действие соленоидами с мокрым штифтом (2). Сила соленоида (2) воздействует на золотник управления (3) и перемещает его из исходного положения в желаемое конечное положение. Это обеспечивает свободный поток от P к A и от B к T или от P к B и от A к T.

При отключении электромагнита (2) золотник управления (3) возвращается в исходное положение возвратной пружиной (4).

Дополнительный ручной дублер (5) позволяет перемещать золотник управления (3) без подачи питания на соленоиды.

Структурная схема серии WE 10 30B

Уведомление о гидрораспределителе 4WE 10

1. Жидкость необходимо профильтровать. Минимальная тонкость фильтра составляет 20 мкм.

2. Резервуар должен быть герметичен, а на входе воздуха должен быть установлен воздушный фильтр.

3. Продукты без монтажной плиты отправляются с завода. Если они вам нужны, заказывайте их специально.

4. Крепежные винты клапана следует выбирать и использовать в соответствии с параметром, указанным в книге образцов.

5. Шероховатость поверхности, связанной с клапаном, должна быть 0,8.

6. Обработка поверхности ответной детали должна составлять 0,01/100 мм.
