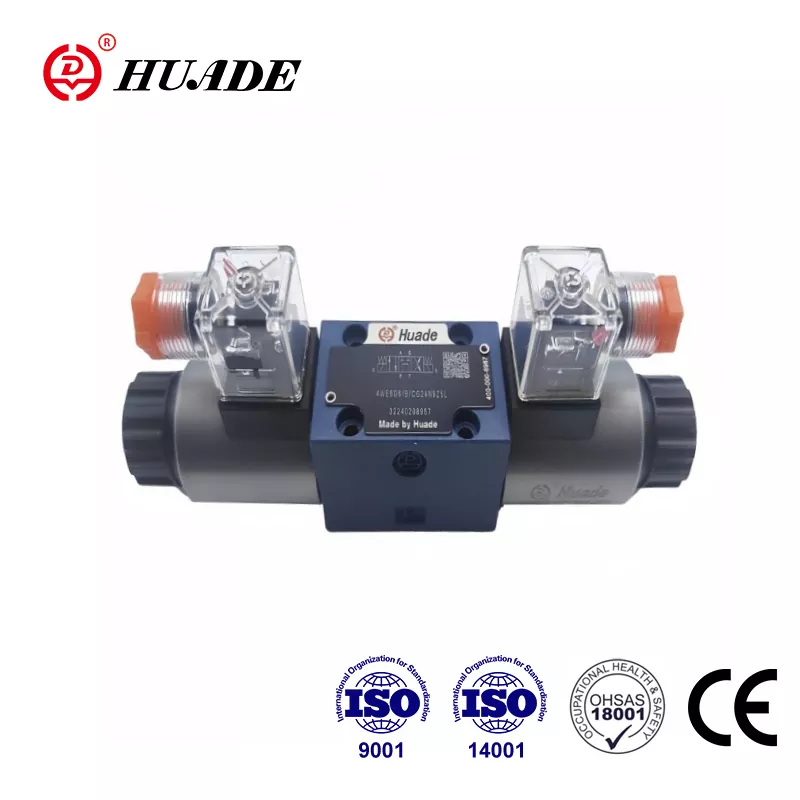

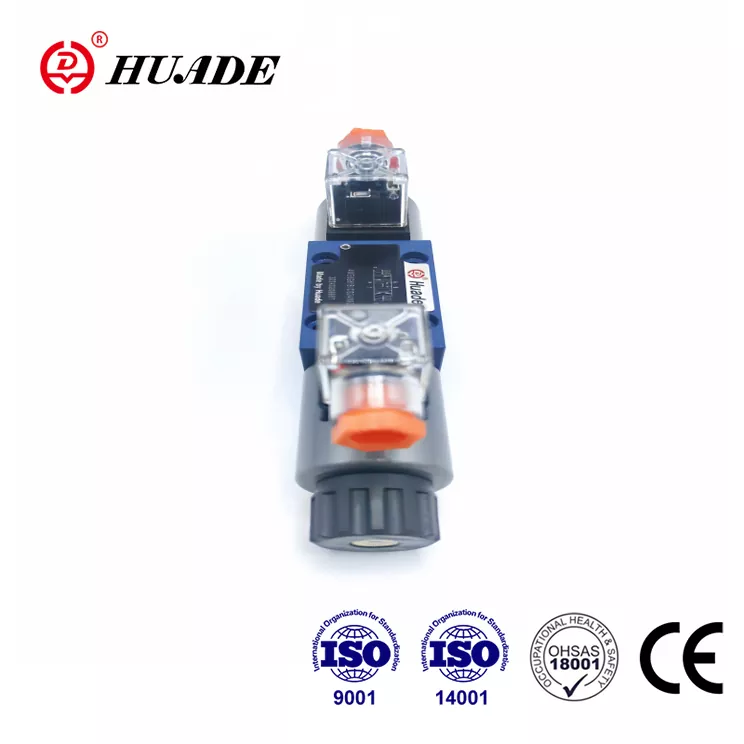

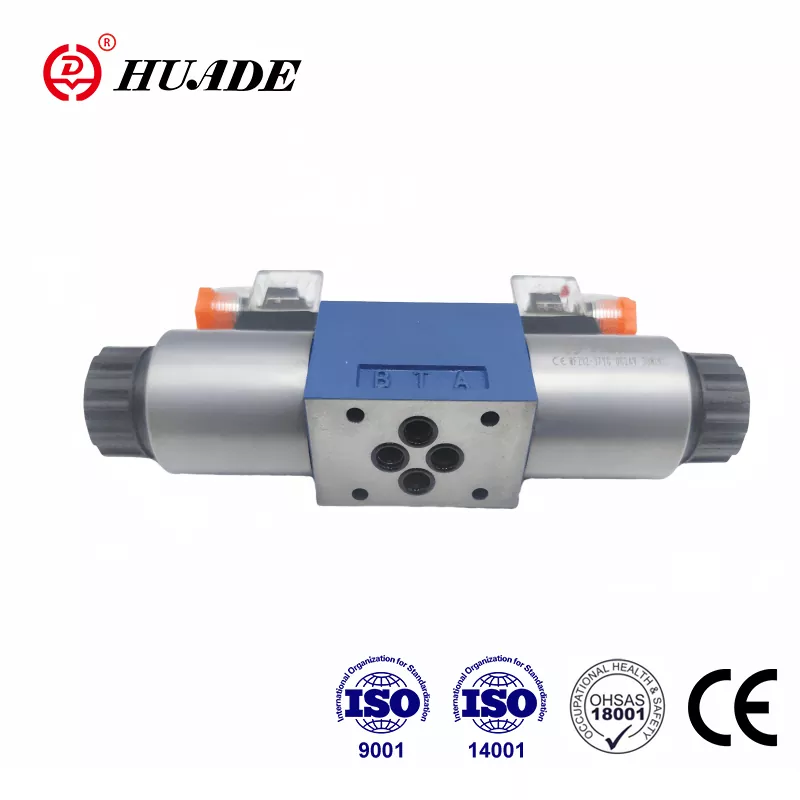

Сотрудничая с Rexroth дважды, начиная с 1979 года, Хуаде внедрил передовые технологии Rexroth. Золотниковый распределитель Huade® WE 5 является доступной альтернативой той же модели, предлагаемой Rexroth. Huade управляет более чем 750 единицами производственного оборудования, импортированного из США, Японии, Германии и Швейцарии. Компания Huade уделяет большое внимание качеству, чтобы обеспечить превосходную производительность каждого гидрораспределителя. Серия электромагнитных распределительных клапанов прошла сертификацию CE. Система управления исследованиями, разработками и производством соответствует стандартам ISO9001, ISO14001 и ISO45001. Гидравлические клапаны Huade® широко используются в военной промышленности и других областях Китая благодаря стабильной работе.
|
Гидравлические данные |
|||
|
Гидравлическая жидкость |
минеральные масла или эфиры фосфорной кислоты |
||
|
Диапазон температур жидкости |
-30～+80 |
||
|
Диапазон вязкости (мм2/с) |
от 2,8 до 500 |
||
|
Рабочее давление, макс. (㎫) |
Порт А,Б,П |
Порт Т |
|
|
до 25 |
до 6 |
||
|
Площадь потока (положение переключения 0): |
С символом W |
С символом Q |
|
|
ок. 3% номинального сечения |
около 6% номинального сечения |
||
|
Вес (кг) |
клапан |
монтажная плита G115/01 |
монтажная плита G96/01 |
|
примерно 1,4 |
около 0,7 |
около 0,5 |
|
|
Электрические данные |
|||
|
Напряжение переменного тока (В) |
110, 220, при 50 Гц |
||
|
Напряжение постоянного тока (В) |
12, 24, 110 |
||
|
Тип напряжения |
переменного тока |
округ Колумбия |
|
|
Требуемая мощность (Вт) |
26 |
||
|
Удерживающая мощность (ВА) |
- |
46 |
|
|
Мощность включения (ВА) |
- |
130 |
|
|
Рабочий цикл |
продолжать |
||
|
Время включения (мс) |
40 |
25 |
|
|
Время переключения ВЫКЛ (мс) |
30 |
20 |
|
|
Температура окружающей среды (℃) |
+50 |
||
|
Температура катушки (℃) |
+150 |
||
|
Частота переключения циклов (циклов/ч) |
15000 |
7200 |
|
|
Тип защиты по DIN 40 050 |
IP65 |
||
Функции:
▶ Золотниковый распределитель с прямым электромагнитным управлением
▶ Соленоиды постоянного или переменного тока с мокрым штифтом
▶ Подсоединение плиты
Приложение:
Распределители типа WE5 представляют собой золотниковые распределители с электромагнитным управлением. Они контролируют начало, остановку и направление жидкости. Этот клапан широко используется в различных гидравлических системах и пилотных клапанах различных клапанов давления.
Эти гидрораспределители в основном состоят из корпуса (1), одного или двух соленоидов (2), управляющего золотника (3) и одной или двух возвратных пружин (4).
Управляющий золотник (3) удерживается возвратной пружиной (4) в центральном или исходном положении (кроме фиксированных золотников). Управляющий золотник (3) приводится в действие через соленоиды с мокрым штифтом (2). В состоянии под напряжением. Сила соленоида (2) действует через плунжер (5) на золотник управления (3) и перемещает его из исходного положения в желаемое конечное положение. Таким образом, выбирается требуемая схема потока от Р к А и от Б к Т или от Р к В и от А к Т. Когда соленоид (2) обесточен, золотник управления (3) возвращается в нейтральное положение возвратной пружиной (4). Предусмотрено закрытое ручное дублирование, позволяющее управлять золотником управления (3) без подачи питания на соленоид.
Тип 4WE5N 6.0B/O...
Эта версия представляет собой гидрораспределитель с 2 положениями переключения и 2 соленоидами без фиксатора и пружин. В обесточенном состоянии нет определенного положения переключения.
Тип 4WE5N 6.0B/ОФ..
Эта версия представляет собой распределитель с двумя положениями переключения, двумя соленоидами и фиксатором. Таким образом, соответствующие положения переключения фиксируются, и постоянная подача питания на соленоид не требуется.
Структурная схема WE 5
