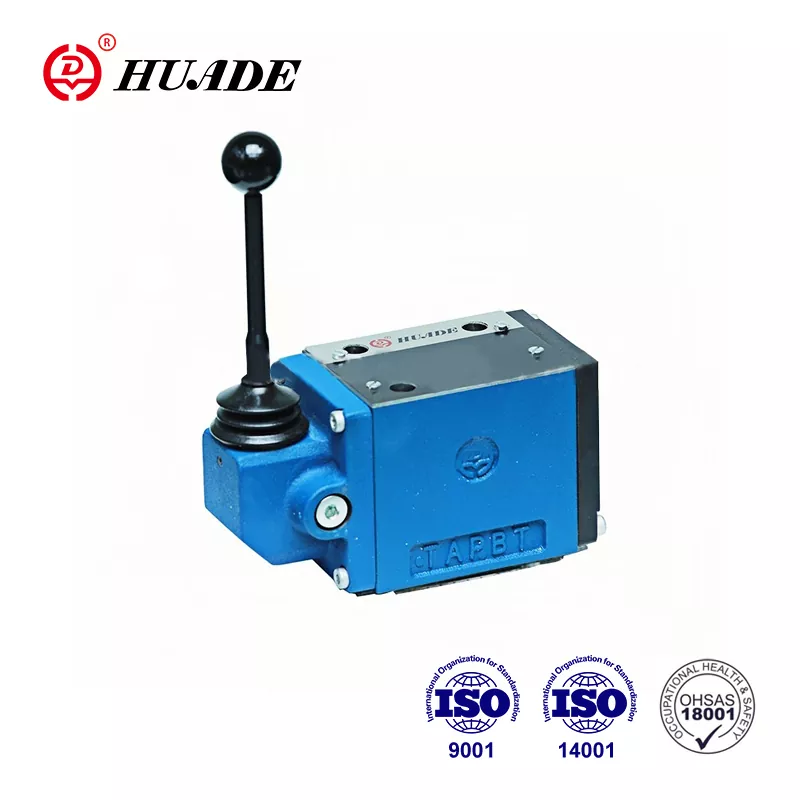

Huade — известное китайское государственное предприятие, специализирующееся на технологиях гидравлического управления. Клапаны Huade® WMM 10 могут полностью заменить аналогичную серию, предлагаемую Rexroth, благодаря двум многолетним опытам сотрудничества с Rexroth. Он конкурентоспособен благодаря хорошему качеству и более низкой цене. Этот распределитель пользуется бесплатным техническим обслуживанием в течение одного года гарантийного срока. Завод прошел ISO9001, ISO14001 и OH SAS18001. Гидравлические клапаны Huade широко используются в военной промышленности и других областях благодаря превосходным характеристикам.
|
Технические данные(Для применений за пределами этих параметров проконсультируйтесь с нами!) |
||
|
Размер |
10 |
|
|
Максимум |
порт A.B.P (㎫) |
до 31,5 |
|
порт Т (㎫) |
до 15 |
|
|
Максимальный поток (л/мин) |
до 120 |
|
|
Сечение потока (положение управления 0) |
для символа Q, 6% номинального сечения |
|
|
для символа W, 3% номинального сечения |
||
|
Жидкость под давлением |
Минеральные масла (для уплотнения NBR) или |
|
|
Диапазон температур рабочей жидкости (℃) |
-30～+80 |
|
|
Диапазон вязкости (мм2/с) |
от 2,8 до 500 |
|
|
Вес (кг) |
примерно 3,3 |
|
|
Питание управления на ручке (N) |
с фиксатором ок. 16~23 |
|
|
без фиксатора ок. 20~27 |
||
Функции:
▶ Золотниковый распределитель прямого действия с ручным рычагом
▶ С пружинным возвратом или фиксатором, опция.
▶ Для монтажа на плите
▶ Схема подключения по DIN 24 340, форма A, ISO 4401 и CETOP – RP 121H
Приложение:
В направляющем клапане типа WMM 10 используется пластинчатое соединение, которое имеет преимущества небольшого размера, большой пропускной способности и хорошей надежности по сравнению с клапанами других отечественных серий. Он широко используется в строительной технике, химическом машиностроении, легкой промышленности, локомотивах и других отраслях промышленности.
Клапаны типа WMM 10 представляют собой золотниковые распределители с ручным приводом. Они контролируют начало, остановку и направление потока.
Распределители в основном состоят из корпуса ①, ручного рычага ②, блока управления ③, а также одной или двух возвратных пружин ④. В нерабочем состоянии золотник ③ удерживается в нейтральном или исходном положении возвратными пружинами ④. Управляющий золотник ③ приводится в действие ручным рычагом ②, который воздействует через шарнир и штифт непосредственно на управляющий золотник ③. При этом золотник перемещается из исходного положения в требуемое коммутируемое положение. После возврата ручного рычага ② в исходное положение переключения золотник ③ возвращается в нейтральное положение с помощью возвратных пружин ④.
Тип 4WMM../F.. (с фиксатором)
Эти клапаны представляют собой 2- или 3-позиционные гидрораспределители, оснащенные фиксатором, который работает во всех переключаемых положениях.
Разрез типа WMM10...30B
Картридж дроссельной заслонки
