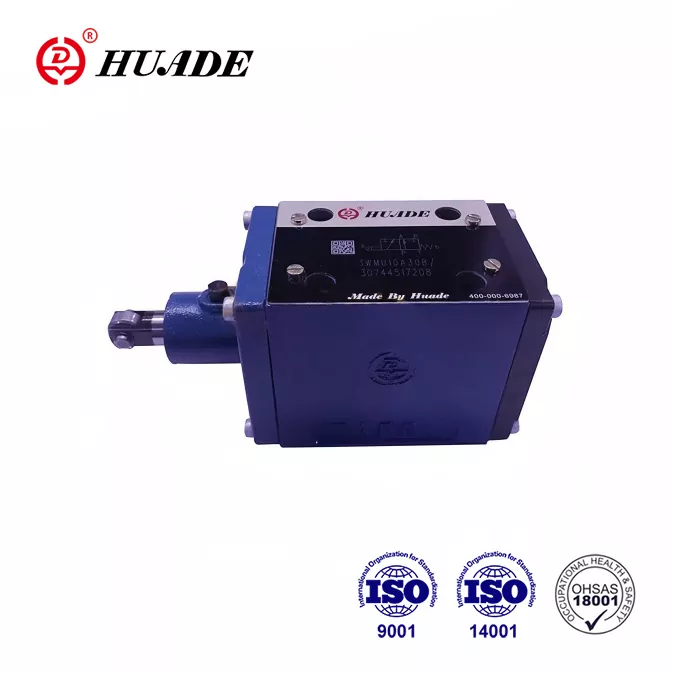

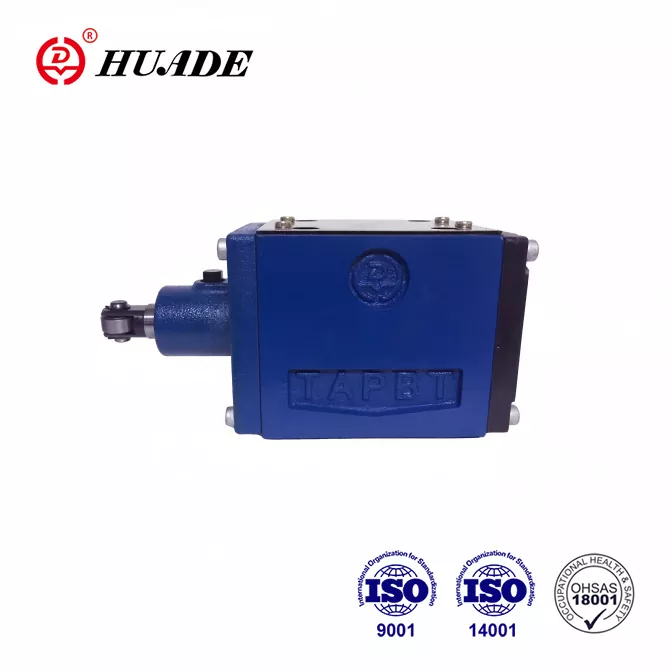

Управляющий клапан направленного WMU

• Функции продукта: штуковой клапан с прямым работой, регулируемая работа ролика, совместимый с Рексротом дизайн
• Технические характеристики: размер 6/10, максимальное давление 31,5 МПа, поток до 60/120 л/мин
• Приложения: военная промышленность, промышленные гидравлические системы, тяжелая техника

Отправить запрос PDF скачатьЗагрузить

Описание продукта

Сотрудничество с Рексротом в два раза с 1979 года, Huade включил передовые технологии от Rexroth. Клапан Huade® WMU может полностью заменить ту же модель, предлагаемую Rexroth. Он конкурентоспособен с хорошим качеством и более низкой ценой. Все направленные клапаны имеют годовую гарантию, а в течение гарантийного периода вы можете пользоваться бесплатными услугами по техническому обслуживанию. Huade управляет более чем 750 частями производственного оборудования, импортируемого из США, Японии, Германии и Швейцарии. Это отличает стресс на качество. Фабрика прошла ISO9001, ISO14001 и OH SAS18001. Гидравлические клапаны Huade® широко используются в военной промышленности и в других областях из -за превосходных показателей.

Параметр продукта направленного управляющего клапана WMU

Размер		6		10
Максимум рабочее давление	Порт А. Б. П (㎫)	до 31.5
	Порт T (㎫)	до 6		до 16
В символах A и B порт T должен использоваться в качестве дренажного соединения Если рабочее давление выше давления, разрешенного в порту T
Максимальный поток (L/мин)		до 60		до 120
Поток поперечного сечения (Положение управления 0		Для символа Q 6% номинального поперечного сечения
		Для символа W, 3% номинального поперечного сечения
Давление жидкости		Минеральные масла (для уплотнения NBR) или фосфатный эфир (для уплотнения FPM)
Диапазон температуры жидкости давления (℃ ℃）		-30 ～+80
Диапазон вязкости (мм2/с)		От 2,8 до 500
Вес (кг)		Приблизительно 1.4 От 100 до 121		прибл .3.3
Операционная сила на роликовом рычаге		при нулевом давлении резервуара	От 100 до 121	Клапан двух позиций	От 70 до 140
(N)		при давлении	184–205	Клапан трех позиций	70–175

Функция продукта направленного управляющего клапана WMU

Функции:

▶ Прямое управление направленным кат -клапаном с регулируемой работой ролика

▶ Ассамблея рычага ролика может быть шагнут в 90 °

▶ Радиальные силы надежно поглощают (до 30 °)

▶ 19 видов стандартная функция катушки

Функции, раздел и символы направленного управляющего клапана WMR

Направленные клапаны WMU представляют собой направленные клапаны на роликах. Они в основном состоят из корпуса (1), роликового рычага (2), катушки управления (3) и возвратной пружины (4).

Подключаемый дроссель требуется, если может возникнуть поток, превышающий разрешенное значение, в то время как катушка клапана находится из одной позиции в другое. Отверстие подключаемого ввода установлена в порту P направленного клапана.

Из -за ограничения условий труда скорость потока клапана может превышать скорость потока, указанную на характерных кривых во время процесса переключения. В этом случае требуется газ. Он устанавливается в порту P или масляной цепи клапана.
