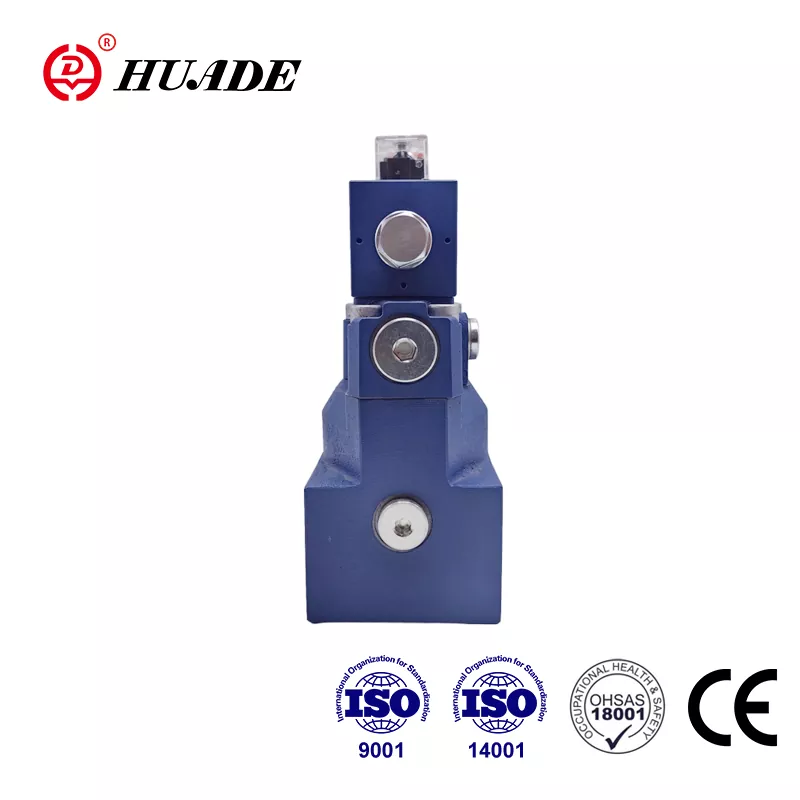

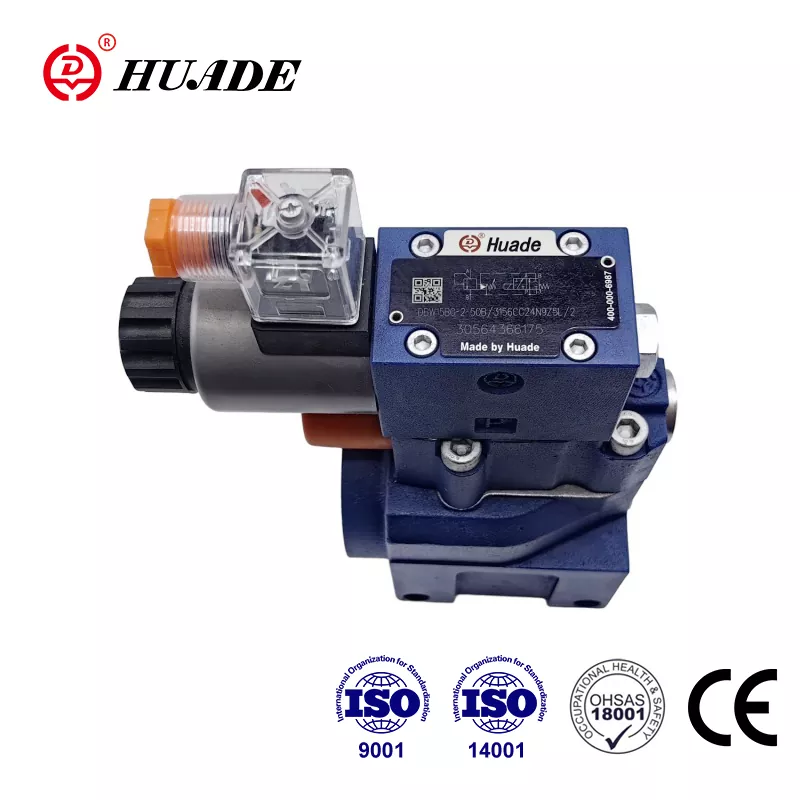

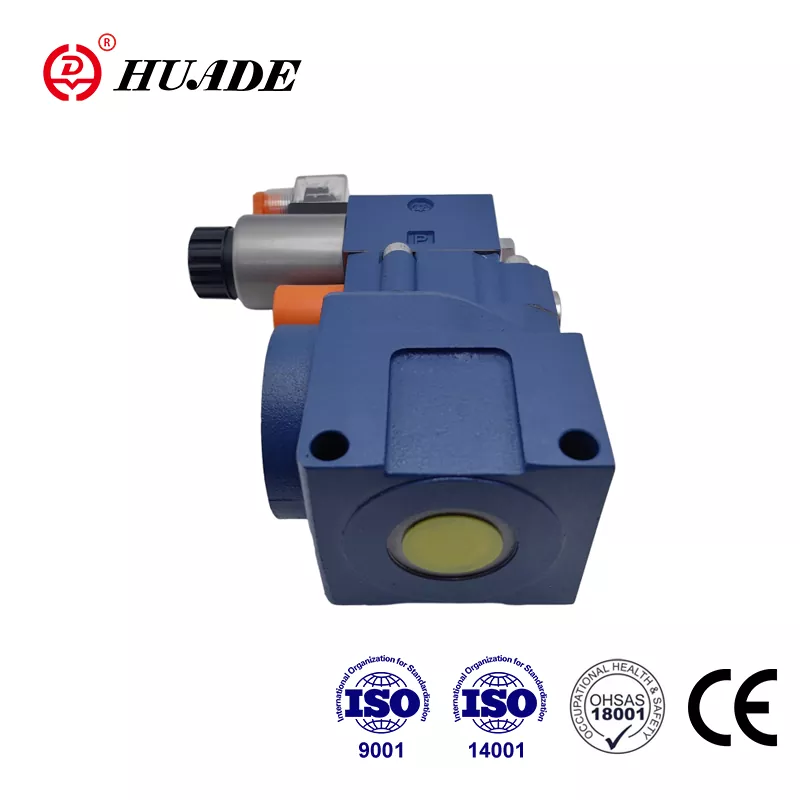

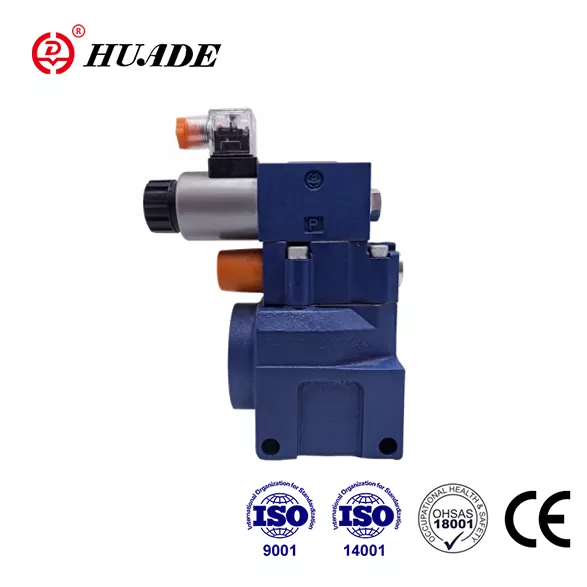

Клапан сброса давления DBW 10

Клапан сброса давления Huade® DBW 10 более долговечен по сравнению с другими аналогичными продуктами. Причина в том, что Huade Hydraulic уже два года сотрудничает с Rexroth. Тип DBW 10 может заменить клапаны той же серии, предлагаемые Rexroth. Для производства гидравлической продукции завод внедрил 750 передовых производств со всего мира. Завод уделяет больше внимания практичности продукции и стремится предоставить клиентам доступные гидравлические клапаны. Все филиалы завода прошли сертификацию ISO9001, ISO14001 и OH SAS18001. Бренд Huade® имеет высокую репутацию в Китае. Благодаря надежному качеству и стабильной работе клапаны давления Huade® широко используются в машиностроении, строительной технике, военной промышленности и других областях.

Параметр продукта: клапан сброса давления DBW 10

Характеристики продукта и применение предохранительного клапана DBW 10

Функции:

▶ Монтаж на плите

▶ Схема подключения по DIN 24 340, форма E, ISO 6264 и CETOP – RP 121H

▶ Трубное соединение

▶ Вставьте соединение

▶ Три элемента регулировки:

. Поворотная ручка

. Шестигранник. винт с головкой и защитным колпачком

. Запираемая поворотная ручка со шкалой

▶ Разгрузка с электромагнитным управлением через встроенный золотниковый клапан.

Приложение:

Клапаны сброса давления DBW 10 используются для ограничения и электромагнитной разгрузки управляющего давления.

Назначение, сечение и символы предохранительного клапана DBW 10

Общий

Клапаны давления DBW представляют собой предохранительные клапаны с пилотным управлением.

Клапаны сброса давления (DB) состоят в основном из главного клапана (1) с главным золотником (3) и пилотного клапана (2) с элементом регулировки давления.

Предохранительный клапан типа DB

Давление, присутствующее в порте А, воздействует на главный золотник (3). В то же время давление подается через линии управления (6) и (7), оснащенные отверстиями (4) и (5), на подпружиненной стороне основного золотника (3) и на шарике (8). ) в пилотном регулирующем клапане (2). Если давление в порту А превышает давление, установленное на пружине (9), шар (8) открывается, упираясь в пружину (9).

Сигнал для этого поступает изнутри через линии управления (10) и (6) из порта A. Рабочая жидкость на подпружиненной стороне главного золотника (3) теперь течет через линию управления (7), отверстие дросселя (11). ) и шарик (8) в пружинную камеру (12). В типе DB...50B/...он течет внутри по линии управления (13) в резервуар, а в типе DB..50/..Y..внешне через линию управления (14). Из-за отверстий (4) и (5) на главном золотнике (3) происходит падение давления, соединение от порта А к порту В открыто. Теперь жидкость под давлением течет из порта A в порт B, сохраняя при этом заданное рабочее давление.

Клапан сброса давления можно разгрузить или переключить на другое давление (вторая ступень давления) через порт «X» (15).

Предохранительный клапан типа DBW

Функция этого клапана в основном такая же, как и у клапана типа DB.

Однако разгрузка главного золотника (3) достигается за счет приведения в действие встроенного распределительного клапана (16).

структура DBW...50B

Символ DBW...50B

Уведомление

1.Жидкость необходимо фильтровать. Минимальная тонкость фильтра составляет 20 мкм.

2. Резервуар должен быть герметично закрыт, а на входе воздуха должен быть установлен воздушный фильтр.

3. Продукты без монтажной плиты отправляются с завода. Если они вам нужны, заказывайте их специально.

4. Винты крепления клапана должны быть высокого уровня прочности (класс 10.9). Пожалуйста, выберите и используйте их в соответствии с параметрами, указанными в книге образцов.

5. Требуемая шероховатость поверхности, связанной с клапаном, составляет 0,8.

6. Обработка поверхности ответной детали должна составлять 0,01/100 мм.
