Что такое гидравлический клапан регулирования потока?
Понимание гидравлических клапанов управления потоком не должно быть сложным. Эти жизненно важные компоненты являются просто регуляторами скорости в мире гидравлики, гарантируя, что все движется в правильном темпе, обеспечивая безопасность, точность и эффективность.
เสียงแหลมทำให้เกิดเสียงแหลมสูงและทะลุทะลวงซึ่งเป็นผลมาจากเสียงสะท้อนในห้องนำร่องหรือความไม่เสถียรของชั้นเฉือนของเหลว การกักเก็บอากาศซึ่งมีฟองขนาดเล็กมากเข้าไปในน้ำมัน มักกระตุ้นให้เกิดเสียงแหลม ฟองอากาศทำหน้าที่เป็นสปริงเล็กๆ โดยเปลี่ยนโมดูลัสที่มีประสิทธิภาพของของไหลและเปลี่ยนความถี่เรโซแนนซ์ของระบบ อากาศที่กักขังยังส่งเสริมการเกิดโพรงอากาศ ซึ่งจะทำให้การไหลไม่เสถียรอีกต่อไปКлапаны управления гидравлическим потоком регулируют скорость гидравлических двигателей и цилиндров, контролируя количество жидкости, которая достигает их.. Больше жидкости означает более быстрое движение, меньше жидкости означает более медленное движение.
Почему клапаны регулирования потока так важны?
Думайте о гидравлической жидкости как о «крови» гидравлической системы. Без надлежащего контроля потока ваша система будет похожа на человека с неконтролируемым кровяным давлением – либо слишком быстро и опасно, либо слишком медленно и неэффективно.
Вот что делают клапаны регулирования расхода в вашей системе:
Как работают гидравлические клапаны управления потоком?
Основной принцип удивительно прост. Эти клапаны работают, создавая переменное отверстие, через которое должна проходить жидкость.
Представьте, что вы пытаетесь наполнить ведро водой. Если чуть-чуть открыть кран, вода течет медленно. Откройте его пошире, и вода быстро хлынет наружу. Клапаны регулирования расхода работают таким же образом: они регулируют размер своего отверстия, чтобы контролировать скорость потока жидкости.
Основными факторами, влияющими на поток, являются:
- Размер отверстия- Большее отверстие = больше потока
- Разница давлений- Более высокое давление = более быстрый поток (в базовых клапанах)
- Метод управления:- Более густая жидкость = более медленный поток
Основные типы гидравлических клапанов управления потоком
1. Простые клапаны регулирования расхода
Игольчатые клапаны
- Идеально подходит для точных, небольших корректировок
- Это как использовать капельницу вместо пожарного шланга.
- Отлично подходит для калибровки и точной настройки
- Недостаток: расход меняется при изменении давления.
Дроссельные клапаны
- Хорошо подходит для базового контроля скорости.
- Легко регулировать вручную
- Обычное явление в простых системах
- Не очень точна при различных нагрузках
Шаровые краны
- В основном для управления включением/выключением
- Очень прочный и надежный
- Ограниченная точность контроля скорости
- Отлично подходит для изоляции секций.
2. Усовершенствованные клапаны регулирования потока

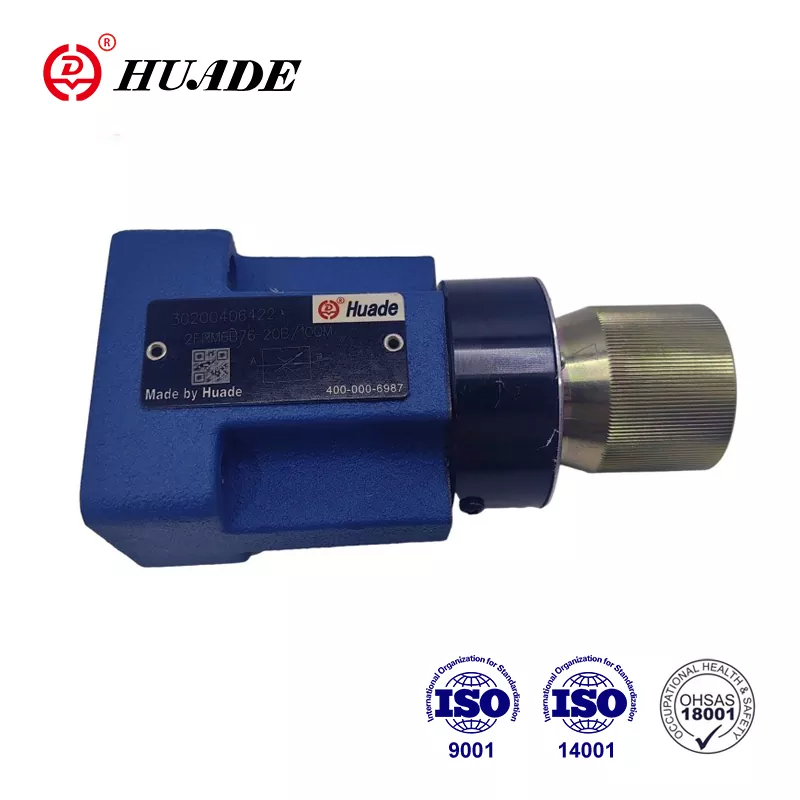

Клапаны с компенсацией давления
«Умные» клапаны гидросистем. Поддерживайте поток стабильным даже при изменении давления.
Технические детали:
- Встроенный пилотный клапан автоматически регулирует размер главного отверстия в зависимости от перепада давления.
- Диапазон компенсации:Обычно обеспечивает точность расхода ±5% в диапазоне давлений 50–350 бар.
- Внутренние компоненты:Подпружиненная компенсационная катушка, регулируемое дроссельное отверстие и порты измерения давления.
Дороже, но гораздо надежнее. Идеально подходит для точных работ.
Клапаны входного и выходного расхода
Ограничение:Может вызвать кавитацию при обгонной нагрузке
Лучше всего для:Положительные нагрузки, вертикальные цилиндры, идущие вниз.
Преимущество:Создает противодавление для предотвращения кавитации.
Лучше всего для:Бульдозеры: контролируемая регулировка отвала
Пропорциональные клапаны регулирования расхода
Электронное управление для сверхточной регулировки.
- Метод управления:Сигналы ШИМ (широтно-импульсной модуляции) от электронного усилителя
- Система обратной связи:Управление с обратной связью с датчиками расхода или обратной связью по положению
- Время ответа:Обычно 10–50 миллисекунд для пошаговых изменений.
- Диапазон сигнала:Стандартные управляющие сигналы 4–20 мА или 0–10 В.
- Особенности усилителя:Сглаживание тока для предотвращения залипания клапана, функции линейного изменения для плавного запуска.
Может быть запрограммирован и автоматизирован. Дорого, но обеспечивает лучший контроль. Часто встречается в современных станках с ЧПУ и роботах.
Передовые технические концепции
Подробное описание компенсации давления
Клапаны с компенсацией давления имеют двухступенчатую конструкцию:
- Первичный этап:Регулируемое дроссельное отверстие (управляется пользователем)
- Вторичный этап:Золотник автоматического компенсатора реагирует на перепад давления.
Принцип работы:
- Компенсатор поддерживает постоянный перепад давления (обычно 7–10 бар) на первичном отверстии.
- Когда давление на выходе увеличивается, компенсатор открывается больше, чтобы поддерживать поток.
- Когда давление на входе падает, компенсатор ограничивается, чтобы предотвратить увеличение расхода.
- Результат:Стабильный поток независимо от изменений нагрузки
Системы пропорционального управления клапанами
Электронная цепь управления:
- Ответ клапана:4–20 мА или ±10 В от ПЛК/контроллера
- Обработка усилителя:Преобразует сигнал в правильный ток/ШИМ
- Реакция соленоида:Пропорциональный соленоид создает силу, пропорциональную току.
- Ответ клапана:Положение золотника напрямую зависит от силы соленоида.
- Выходной поток:Точный контроль расхода с минимальным гистерезисом
Расширенные возможности:
Технология делителя потока
Делители потока золотникового типа:
- Используйте синхронизированные катушки для разделения потока
- Точность:±5% деления потока при нормальных условиях
- Чувствительность к давлению:Производительность ухудшается при больших перепадах давления.
- Приложения:Подходит для аналогичных нагрузок
Делители потока шестеренного типа:
- Используйте прецизионные зубчатые передачи для разделения потока.
- Точность:±2% деления потока независимо от разницы давлений
- Самокомпенсирующийся:Автоматически адаптируется к изменениям вязкости
- Приложения:Критическая синхронизация (управление самолетом, подъем тяжестей)
Приложения
Строительное оборудование
- Экскаваторы: плавные движения рукояти и ковша
- Краны: точный подъем и позиционирование
- Бульдозеры: контролируемая регулировка отвала
Производство
- Машины для литья под давлением: идеальное формование деталей
- Станки с ЧПУ: точная скорость резания
- Сборочные линии: синхронизированные движения
Сельское хозяйство
- Комбайны: скоординированная обрезка и сбор
- Тракторы: Контроль оборудования
- Toegestane accumulatie
Другие приложения
- Турбины электростанции
- Водоочистные сооружения
- Нефтегазовые операции
- Горное оборудование
Как правильно выбрать клапан регулирования потока
Выбор правильного клапана подобен выбору правильного инструмента для работы. Учитывайте эти факторы:
Горное оборудование
- При каком давлении работает ваша система?
- Какой поток вам нужен?
- Какой тип жидкости вы используете?
Руководство по техническим характеристикам
| Приложение | Рекомендуемый тип клапана | Скорость потока | Максимальное давление | Размер соединения | Метод управления |
|---|---|---|---|---|---|
| Малый станок с ЧПУ | Игольчатый клапан | 2-8 л/мин | 210 бар | 1/4" нормальная трубная резьба | Руководство |
| Литье под давлением | С компенсацией давления | 15-50 л/мин | 350 бар | 1/2" САЭ | Ручной/Электрический |
| Экскаватор Рука | Пропорциональный | 80-200 л/мин | 420 бар | 3/4" САЭ | Электронный (ШИМ) |
| Гидравлический пресс | Измерительный выход | 80-200 л/мин | 700 бар | 1" САЭ | Пилотный |
| Мобильный Кран | Приоритетный клапан | 120-300 л/мин | 350 бар | 1" САЭ | Определение нагрузки |
2. Требования к точности
3. Окружающая среда
- Диапазон температур:Qu'est-ce qu'un clapet anti-retour ?
- Экстремальные условия:Необходимы специальные уплотнения для температур от -40°C до 120°C.
- Коррозионные жидкости:Требуется нержавеющая сталь или специальное покрытие.
- Высокая вибрация:Рекомендуется регулировка замкового троса или электронное управление.
4. Бюджетные соображения
Распространенные проблемы и решения
Проблема: непостоянная скорость
Симптомы:Привод ускоряется и замедляется случайным образом.
Причины:Грязная жидкость, изношенные детали клапана, неправильный тип клапана.
Решение:Очистите или замените жидкость, обслужите клапан, перейдите на клапан с компенсацией давления.
Проблема: перегрев
Симптомы:Система перегревается, снижается производительность
Причины:Внутренняя утечка, неправильные настройки клапана.
Решение:Замените уплотнения, отрегулируйте настройки клапана, проверьте правильность размера клапана.
Проблема: кавитация в системах управления потоком
Симптомы:Сильный шум, вибрация, жидкость молочного цвета, повреждение компонентов
Техническое объяснение:Когда скорость жидкости превышает критические пределы, давление падает ниже давления пара.
Причины:
- Расходомерные клапаны с обгонной нагрузкой
- Уменьшенные размеры отверстий клапанов
- Высокие температуры жидкости снижают давление паров
Решение:
- Переключиться на конфигурацию выхода счетчика
- Установите антикавитационные клапаны.
- Увеличьте размер отверстия или используйте несколько параллельных клапанов.
Критическая формула:Обеспечьте скорость потока < 6 м/с во всасывающих линиях.
Проблема: нестабильность клапана управления потоком.
Симптомы:Колебания, колебания, нестабильное движение привода
Технические причины:
- Недостаточное демпфирование в контуре управления пропорциональным клапаном.
- Собственная частота системы согласования резонансной частоты
- Слишком высокие настройки усиления в электронном усилителе
Решение:
- Отрегулируйте параметры ПИД (уменьшите пропорциональное усиление, увеличьте демпфирование)
- Добавьте аккумулятор для соответствия системе
- Установите ограничители потока в пилотные линии.
- Используйте клапаны с более высокой частотной характеристикой (сервоклапаны)
Советы по техническому обслуживанию для долгой жизни
Ежемесячные проверки
- Ищите внешние утечки вокруг фитингов.
- Проверьте уровень и цвет жидкости.
- Прислушивайтесь к необычным звукам
- Почувствуйте чрезмерную вибрацию
Ежеквартальное обслуживание
- Замените гидравлические фильтры
- Проверка качества жидкости
- Проверьте калибровку клапана
- Осмотр уплотнений и соединений
Ежегодное обслуживание
- При необходимости полный ремонт клапана.
- Замените изнашиваемые детали
- Обновить системную документацию
- Обучите операторов правильному использованию
Будущее регулирующих клапанов
Технологии делают эти клапаны умнее и эффективнее:
Ключевые выводы
- Гидравлические клапаны регулирования потокарегуляторы скоростидля гидравлических систем
- Различные типы служат разным потребностям – от простых ручных клапанов до современных электронных клапанов.
- Правильный выборэкономит деньгии улучшает производительность системы
- Регулярное техническое обслуживание предотвращает дорогостоящие поломки.
- Новая технология делает клапаны умнее и эффективнее
Заключение
Понимание гидравлических клапанов управления потоком не должно быть сложным. Эти жизненно важные компоненты являются просто регуляторами скорости в мире гидравлики, гарантируя, что все движется в правильном темпе, обеспечивая безопасность, точность и эффективность.
Независимо от того, эксплуатируете ли вы тяжелое оборудование, управляете заводом или обслуживаете гидравлические системы, знание того, как работают эти клапаны, поможет вам принимать более обоснованные решения при выборе оборудования, его обслуживании и устранении неполадок.
Помните: правильный клапан регулирования расхода при правильном обслуживании — это инвестиция, которая приносит дивиденды в виде надежности системы, экономии энергии и эксплуатационной безопасности. Выбирайте с умом, регулярно проводите техническое обслуживание, и ваша гидравлическая система будет хорошо служить вам долгие годы.
