Основанная в результате стратегического партнерства между правительствами Китая и Германии в 1979 году, компания внедрила передовые технологии Rexroth. Картриджный клапан Huade® M-SR является альтернативой продуктам Rexroth той же серии. Это экономически эффективно. Вся продукция проходит строгие испытания перед отправкой с завода и упаковывается в стандартную картонную водонепроницаемую упаковку. В течение одного года гарантийного срока ремонт осуществляется бесплатно. Huade соответствует международным стандартам, а именно ISO9001, ISO14001 и ISO45001. Картриджный клапан Huade® M-SR имеет надежную работу и уже пользуется популярностью среди китайских потребителей. Это известный национальный бренд в Китае.
|
Технические данные (для применений за пределами этих параметров проконсультируйтесь с нами!) |
|
|
Макс. давление (МПа) |
До 31,5 |
|
Давление открытия (МПа) |
См. характеристические кривые |
|
Макс. расход (л/мин) |
См. характеристические кривые |
|
Рабочая жидкость |
Минеральное масло или эфир фосфорной кислоты |
|
Диапазон температур рабочей жидкости (℃) |
-30～+80 |
|
Диапазон вязкости (мм2/с) |
от 2,8 до 500 |
|
Чистота жидкости |
Максимально допустимая степень загрязнения рабочей жидкости соответствует NAS 1638 класс 9. Поэтому мы рекомендуем использовать фильтр с минимальной степенью задержания β10≥75. |
Функции:
▶ Для установки в коллекторные блоки в виде прямоугольного картриджа обратного клапана.
▶ Герметичное закрытие в одном направлении
▶ 6 значений давления открытия, опционально
Приложение:
Он в основном используется на выходе насоса в качестве противодавления и боковых проходных клапанов.
4. Функции, разделы, символы картриджного клапана M-SR.
Патрон обратного клапана типа M-SR предназначен для дозирования потока в одном направлении и обеспечения свободного потока в противоположном направлении.

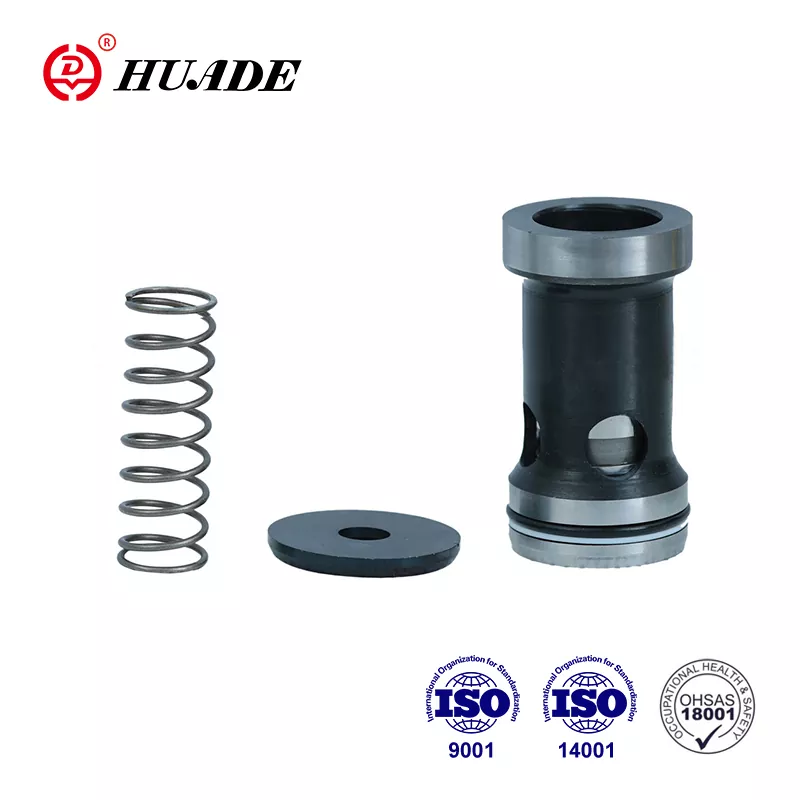

Клапан включает втулку клапана (1), золотник (2), седло пружины (3) и пружины (4).
Символ
Структурная схема
1. Жидкость необходимо профильтровать. Минимальная тонкость фильтра составляет 20 мкм.
2. Резервуар должен быть герметично закрыт, а на входе воздуха должен быть установлен воздушный фильтр.
3. Продукты без монтажной плиты отправляются с завода. Если они вам нужны, заказывайте их специально.
4. Винты крепления клапана должны быть высокой прочности (класс 10.9). Пожалуйста, выберите и используйте их в соответствии с параметром, указанным в книге образцов.
5. Шероховатость поверхности, связанной с клапаном, должна быть 0,8.
6. Обработка поверхности ответной детали должна составлять 0,01/100 мм.
