Вы когда-нибудь задумывались, почему строительная техника движется так плавно и точно? Или как фабричные машины могут так точно контролировать свою скорость? Ответ часто кроется в небольшом, но мощном компоненте, называемом гидравлическим дроссельным клапаном.
В этом руководстве мы простыми словами изложим все, что вам нужно знать о гидравлических дроссельных клапанах. Независимо от того, являетесь ли вы студентом, техническим специалистом или просто интересуетесь, как все работает, эта статья поможет вам разобраться в этих важных устройствах.
Что такое гидравлический дроссельный клапан?
Гидравлический дроссельный клапан похож на водопроводный кран для гидравлических систем. Точно так же, как вы поворачиваете ручку крана, чтобы контролировать скорость вытекания воды, дроссельный клапан контролирует скорость потока гидравлической жидкости через систему.
Простая аналогия:Подумайте об этом так: когда вы сжимаете садовый шланг, из него выходит меньше воды и она течет медленнее. Гидравлический дроссельный клапан работает аналогично – он создает меньшее отверстие, через которое должна пройти жидкость, что замедляет поток.
Почему они важны?
Гидравлические дроссельные клапаны имеют решающее значение, поскольку они:
- Контролируйте скорость гидроцилиндров и двигателей.
- Заставьте машины двигаться плавно, а не рывками
- Помогите операторам работать с точностью
- Обеспечьте безопасность оборудования, предотвращая резкие движения.
Как работает гидравлический дроссельный клапан?
Наука, лежащая в основе дроссельных клапанов, на самом деле довольно проста. Все сводится к одной основной идее: чем меньше отверстие, тем медленнее поток.
Вот что происходит внутри клапана:
- Гидравлическая жидкость поступает в клапан под давлением
- Жидкость должна проходить через небольшое отверстие (называемое отверстием).
- Размер этого отверстия можно регулировать поворотом ручки или винта.
- Меньшее отверстие = более медленный поток = более медленное движение машины.
- Большее отверстие = более быстрый поток = более быстрое движение машины
Простая математика, стоящая за этим
Не волнуйтесь – здесь мы не будем вдаваться в технические подробности! Но полезно знать, что скорость потока зависит от трех основных вещей:
Размер проема(больше = больше потока)
Разница давленийчерез клапан (больше давления = больше расхода)
Тип жидкостииспользуется
Инженеры используют специальные формулы для расчета точных расходов, но основной принцип легко понять.
Типы гидравлических дроссельных клапанов
Точно так же, как в вашем доме есть разные типы смесителей, существует несколько типов дроссельных клапанов. Каждый из них предназначен для определенных задач.
1. Игольчатый дроссельный клапан
2. Эксцентриковый дроссельный клапан
3. Клапан с осевой треугольной канавкой

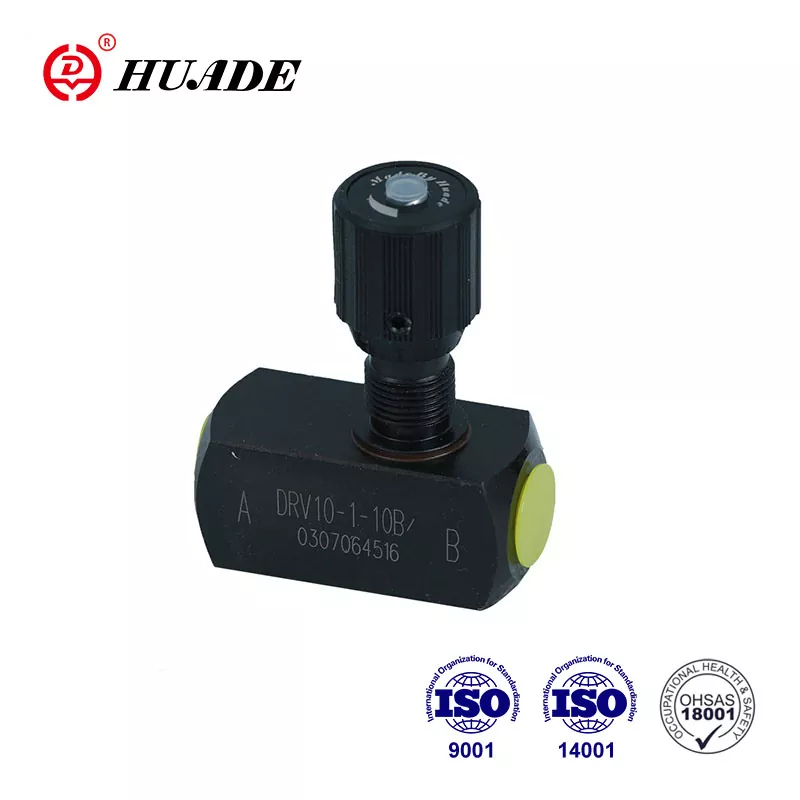

4. Дроссельный обратный клапан
Специальные типы для тяжелых работ
Клапаны с компенсацией давления:Они автоматически регулируются при изменении давления в системе, поддерживая постоянный поток.
Клапаны с температурной компенсацией:Они корректируются с учетом изменений температуры, влияющих на толщину жидкости.
Где используются гидравлические дроссельные клапаны?
Вы найдете эти клапаны во многих местах, возможно, больше, чем вы думаете:
Строительное оборудование
- Экскаваторы: контролируйте скорость перемещения стрелы вверх и вниз.
- Бульдозеры: управляйте скоростью движения отвала.
- Краны: Обеспечьте плавный подъем и опускание.
Заводские машины
- Сборочные линии: управление скоростью конвейерной ленты.
- Прессы: управляйте скоростью прессования деталей друг с другом.
- Станки: управление скоростью резания и сверления.
Другие приложения
- Электростанции: контроль расхода пара и газа
- Нефтеперерабатывающие заводы: управление расходами нефти
- Системы HVAC: контроль расхода воды для отопления и охлаждения.
- Испытательное оборудование: обеспечивает точный контроль испытаний материалов.
Как правильно выбрать дроссельную заслонку
Выбор правильного дроссельного клапана подобен выбору правильного инструмента для работы. Вот ключевые моменты, которые следует учитывать:
1. Требования к расходу
- Низкий расход: выбирайте игольчатые клапаны
- Высокий расход: выберите дроссельные или эксцентриковые клапаны
2. Рабочее давление
- Низкое давление: большинство типов клапанов работают нормально.
- Высокое давление: выбирайте клапаны с осевой треугольной канавкой.
3. Тип нагрузки
- Постоянные нагрузки: базовые дроссельные заслонки работают хорошо.
- Изменение нагрузки: рассмотрите возможность использования клапанов с компенсацией давления.
4. Место для установки
- Тесное пространство: выбирайте компактные модели.
- Много места: подойдет любой тип.
5. Требования к техническому обслуживанию
- Простота обслуживания: выбирайте дисковые затворы.
- Сложные системы: могут потребоваться специализированные типы.
Техническое обслуживание и устранение неполадок
Как и любое механическое устройство, дроссельные заслонки нуждаются в регулярном уходе для правильной работы.
Советы по регулярному обслуживанию
Держите это в чистоте
- Используйте чистую гидравлическую жидкость.
- Регулярно заменяйте фильтры
- Периодически промывайте систему
Проверьте износ
- Осмотр уплотнений и уплотнительных колец
- Ищите царапины на деталях клапана.
- Заменяйте изношенные компоненты до того, как они выйдут из строя
Предотвратить проблемы
- Держите ручки регулировки в безопасности
- Защищайте клапаны от грязи и влаги.
- Следуйте рекомендациям производителя
Распространенные проблемы и решения
| Проблема | Что вы заметите | Вероятная причина | Что делать |
|---|---|---|---|
| Непостоянная скорость | Машина движется неравномерно | Грязный клапан или засоренный фильтр | Очистите систему, замените фильтр. |
| Утечка масла | Жидкие лужи под клапаном | Изношенные уплотнения | Заменить сальники и прокладки |
| Клапан не регулируется | Ручка не поворачивается | Загрязнение или коррозия | Очистите клапан, проверьте на наличие повреждений. |
| Странные шумы | Свистящие или скрежетающие звуки | Кавитация или изношенные детали | Проверьте давление, замените изношенные детали. |
| Перегрев | Система становится слишком горячей | Неправильная жидкость или плохое охлаждение. | Используйте правильную жидкость, улучшите охлаждение |
Понимание гидравлических символов
Инженеры используют специальные символы для обозначения дроссельных заслонок на гидравлических схемах. Эти символы стандартизированы во всем мире, поэтому их может понять каждый.
Основной символ дроссельной заслонки:Выглядит как треугольник со стрелкой через него
Регулируемый дроссель:Имеет стрелку, показывающую, что его можно регулировать.
Дроссельный обратный клапан:Сочетает символы дроссельной заслонки и обратного клапана.
Эти символы помогают техническим специалистам и инженерам четко понимать информацию о гидравлических системах.
Преимущества и недостатки
Как и все в технике, дроссельные заслонки имеют свои плюсы и минусы.
Преимущества
- Простая конструкция – меньше деталей, которые можно сломать
- Точный контроль – очень точный контроль скорости.
- Экономичность – относительно недорого.
- Легко понять – простое управление
- Надежность – проверенная технология, которая работает
Недостатки
- Потери энергии – создают тепло, ограничивая поток.
- Может засориться – мелкие отверстия задерживают грязь.
- Ограничено простым управлением – не подходит для сложной автоматизации.
- Чувствителен к чистоте жидкости – грязная жидкость вызывает проблемы
Советы по повышению производительности
Чтобы получить максимальную отдачу от гидравлических дроссельных клапанов:
- Используйте чистую жидкость – это самое главное правило
- Правильно подберите клапаны. Не используйте слишком большой или слишком маленький клапан.
- Установите байпасные фильтры. Дополнительная фильтрация помогает предотвратить проблемы.
- Следите за температурой системы. Горячая жидкость может повредить уплотнения.
- Ведите записи настроек – записывайте настройки для различных операций.
- Машинисты поездов. Убедитесь, что люди знают, как правильно использовать оборудование.
Будущее гидравлических дроссельных клапанов
Технологии продолжают совершенствоваться, и дроссельные заслонки тоже становятся лучше:
Умные клапаныс электронным управлением
Лучшие материалыэто длится дольше
Интеграция с компьютерамидля автоматического управления
Повышенная эффективностьсократить потери энергии
Однако основной принцип управления потоком всегда будет важен в гидравлических системах.
Заключение
Гидравлические дроссельные клапаны могут показаться простыми устройствами, но они играют решающую роль в обеспечении бесперебойной работы нашего современного мира. От экскаватора, роющего фундамент, до заводской машины, производящей ваш автомобиль, эти клапаны помогают контролировать движение с точностью и надежностью.
Понимание того, как они работают, где используются и как их обслуживать, может помочь вам:
- Принимайте более обоснованные решения при выборе оборудования
- Устраняйте проблемы более эффективно
- Оцените инженерные решения, стоящие за повседневными машинами
- Лучше общайтесь с техническими специалистами и инженерами
Независимо от того, начинаете ли вы изучать гидравлику или хотите углубить свои знания, помните, что дроссельные клапаны являются фундаментальными строительными блоками гидроэнергетических систем. Освоив основы, вы будете на пути к пониманию более сложных гидравлических концепций.
В следующий раз, когда вы увидите бесперебойно работающую строительную технику или точно работающую заводскую машину, вы поймете, что где-то в этой системе гидравлический дроссельный клапан спокойно выполняет свою работу — контролирует поток, управляет скоростью и делает все это возможным.
Нужна помощь в выборе подходящего дроссельного клапана для вашего применения? Рассмотрите возможность консультации с инженером по гидравлическим системам, который сможет проанализировать ваши конкретные требования и порекомендовать лучшее решение для ваших нужд.
