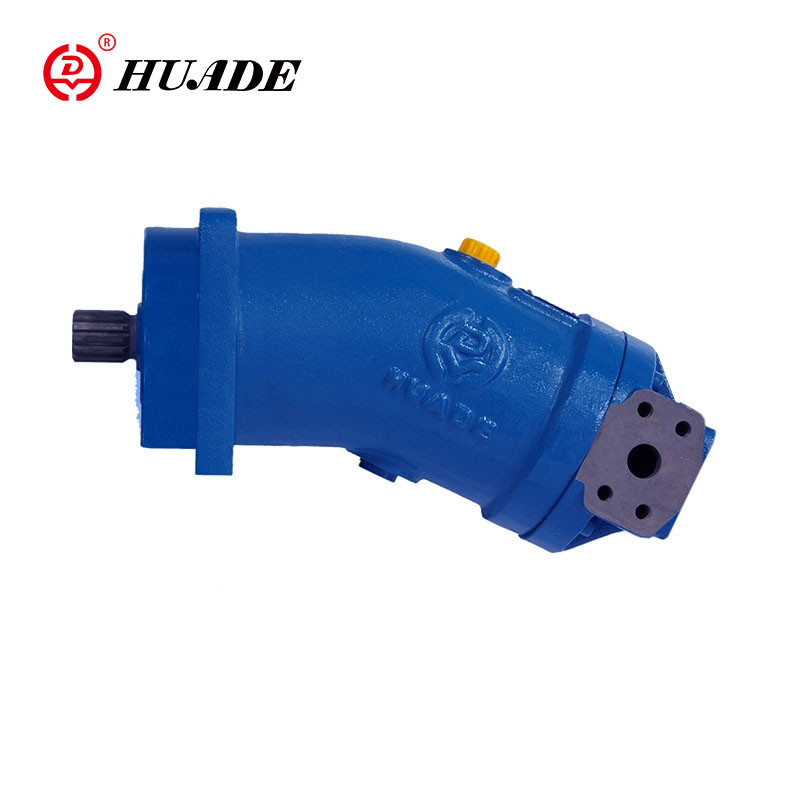

Аксиально-поршневой фиксированный насос/двигатель A2F

Аксиально-поршневой стационарный насос/двигатель A2F A2F может использоваться как насос или двигатель в гидростатических приводах, в открытом или закрытом контуре. Это аксиально-поршневой агрегат с изогнутой осью и фиксированным рабочим объемом. При работе в качестве насоса подача насоса A2F пропорциональна скорости привода и рабочему объему. При работе в качестве двигателя выходная скорость двигателя A2F пропорциональна рабочему объему и обратно пропорциональна рабочему объему. Выходной крутящий момент увеличивается с перепадом давления между сторонами высокого и низкого давления.

Параметр продукта аксиально-поршневого фиксированного насоса/двигателя A2F

• Размер:10-500
• Пиковое давление: до 40 МПа
• Схема: для открытой или закрытой цепи.
• Конструкция: аксиально-конический поршень, конструкция с изогнутой осью.

▶Входное рабочее давление

◆Насос

Минимальное давление в портах A или B

P_пресс-------0,08МПа

В закрытых контурах давление подачи должно составлять от 0,2 МПа до 0,6 МПа, в зависимости от скорости насоса и вязкости гидравлической жидкости.

◆Мотор

Давление в порту A или B

Номинальное давление PN = 35МПа

Пиковое давление P_Макс= 40МПа

Сумма давлений в портах A и B не должна превышать 70 МПа (индивидуальное давление с каждой стороны макс. 40 МПа).

▶Рабочее давление на выходе

◆Насос

Номинальное давление --- P_N= 35МПа

Пиковое давление ----- P_Макс= 40МПа

Давление корпуса

▶Максимально допустимое давление в корпусе (в порту Т)

Пабс ---- 0,2 МПа

▶Диапазон температур масла

t_мин---- -25℃

t_Макс--- +80℃

▶Диапазон вязкости

V_мин----(для коротких периодов)10 мм²/с

V_Макс---(на короткие периоды времени)1000мм²/с

▶Оптимальная рабочая вязкость

V_{выбрать}--- 16-36 мм²/с

Характеристики продукта и применение аксиально-поршневого фиксированного насоса/двигателя A2F

Функции

▶Высокопроизводительная вращающаяся группа с хорошо зарекомендовавшей себя сферической зоной управления с преимуществами: самоцентрирование, низкая окружная скорость, высокая эффективность.

▶ Прочные подшипники качения имеют длительный срок службы.

▶ Приводной вал способен воспринимать радиальную нагрузку.

▶ Монтажный фланец ISO, одинаковый для фиксированного рабочего объема.

▶Насосы/двигатели и двигатели с регулируемым приводом, начиная с размера 55.

▶ Можно использовать вместе с огнестойкими жидкостями.

▶ Низкий уровень шума.

Приложение

Аксиально-поршневой стационарный насос/двигатель A2F широко используется в машиностроении, угольной технике, сельскохозяйственной технике, металлургическом оборудовании, станках и т. д.
