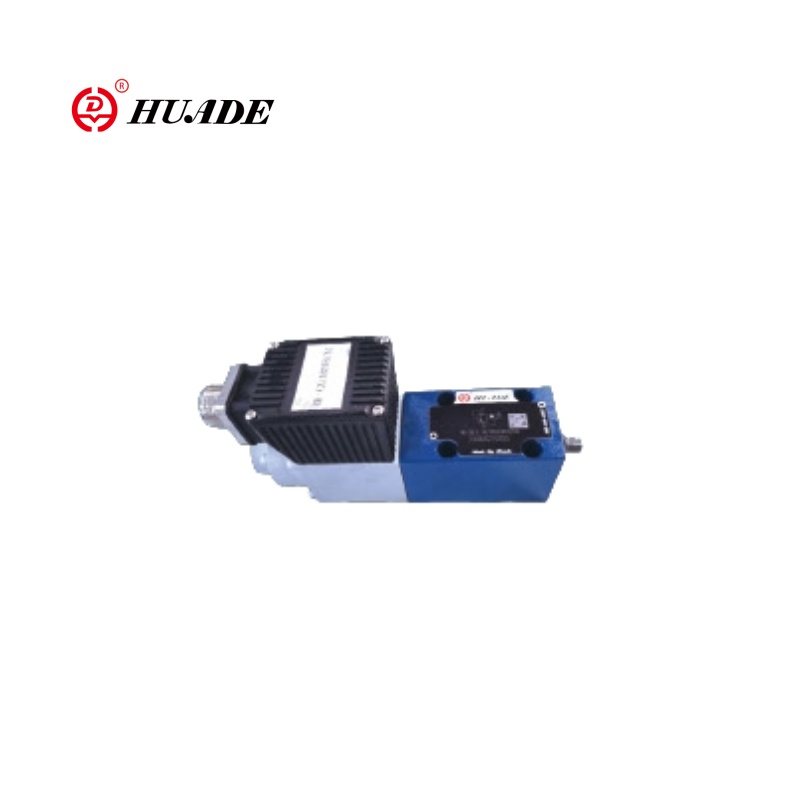

Пропорциональный клапан снятия давления dbee-1x

Пропорциональный рельефный клапан DBEE-1X приводит к пропорциональному соленоиду с резьбовым соединением и съемной катушкой. Он интегрирует электронный контроллер (OBE), обеспечивая более точный и удобный контроль. Этот клапан в первую очередь используется для ограничения давления системы и может бесконечно установить желаемый предел давления системы на основе электрических входных значений. Пропорциональный тип клапана DBEE-1X соответствует сертифицированным требованиям CE. Пропорциональный клапан Huade DBEE-1X может заменить ту же модель, предлагаемую Rexroth.

Параметр продукта пропорционального клапана снятия давления dbee-1x

Функция продукта и применение пропорционального клапана смягчения давления dbee-1x

Функции:

▶ Клапан для ограничения давления системы

▶ Приведение в действие через пропорциональные соленоиды

▶ Для монтажа в подтчике или дизайна сэндвич -пластин

▶ Клапан и управление электроникой из одного источника

▶ Типы HD-DBEE с интегрированной управляющей электроникой

① Пример примера распределения кривой давления давления значения команды

«Независимо регулируемые рампы вверх и вниз

Приложение:

Пропорциональный рельефный клапан dbee-1x имеет широкие перспективы применения в различных областях, таких как инженерное оборудование, металлургическое оборудование, судостроение и так далее.

Функция и участок пропорционального снятия давления клапан dbee-1x

Пропорциональные клапаны смягчения давления, типы HD-DBE приводятся в действие с помощью пропорционального соленоида. Эти клапаны используются для ограничения давления системы. С этими клапанами можно безразлично отрегулировать давление системы, которое должно быть ограничено, по отношению к значению команды электрического.

Эти клапаны в основном состоят из пропорционального соленоида (1), корпуса (2), картриджа клапана (3), катушки (4) и пилотной поппер (8). Пропорциональный соленоид преобразует электрический ток пропорционально в механическую силу. Увеличение тока вызывает соответствующий рост силы соленоида. Камера соленоидной арматуры заполнена гидравлической жидкостью и сбалансирована. Настройка давления системы осуществляется через пропорциональные соленоиды (1) по отношению к значению команды. Давление, возникающее в результате системы в порту P, действует в правой части катушки (4). В то же время давление системы действует через линию управления (6), которая оснащена отверстием (5) на подпружиненной стороне катушки (4). Через дальнейший риф (7) давление системы действует на пилотную попету (8) против силы пропорционального соленоида (1). Как только давление системы достигло предварительного значения, пилотный Poppet (8) поднимает с сиденья. В зависимости от модели, пилотное масло теперь может вытекать извне через порт A (Y) или внутри в бак, это влияет на ограничение давления на пружине нагруженной стороной катушки (4). Если давление системы продолжает немного подниматься, то более высокое давление на правой стороне катушки толкает катушку влево в позицию управления P до T. при минимальном токе управления, соответствующим значению команды нулевым, будет установлено минимальное установочное давление.

Структура пропорционального клапана смягчения давления DBE-1x

Структура пропорционального клапана смягчения давления dbee-1x

С точки зрения функционального дизайна, он в основном соответствует пропорциональным рельефным клапанам DBE. Единственное отличие состоит в том, что пропорциональный соленоид оснащен корпусом ⑩, в котором строится электронный контроллер. Питание и установленное точечное напряжение получены через подключаемый разъем (11).

Уставная кривая характеристики давления точки задается производителем на основе принципа минимальных допусков производства. Время рампа для повышения давления и уменьшения может быть независимо отрегулировано с использованием соответствующих потенциометров.

Символ пропорционального клапана смягчения давления dbee-1x
