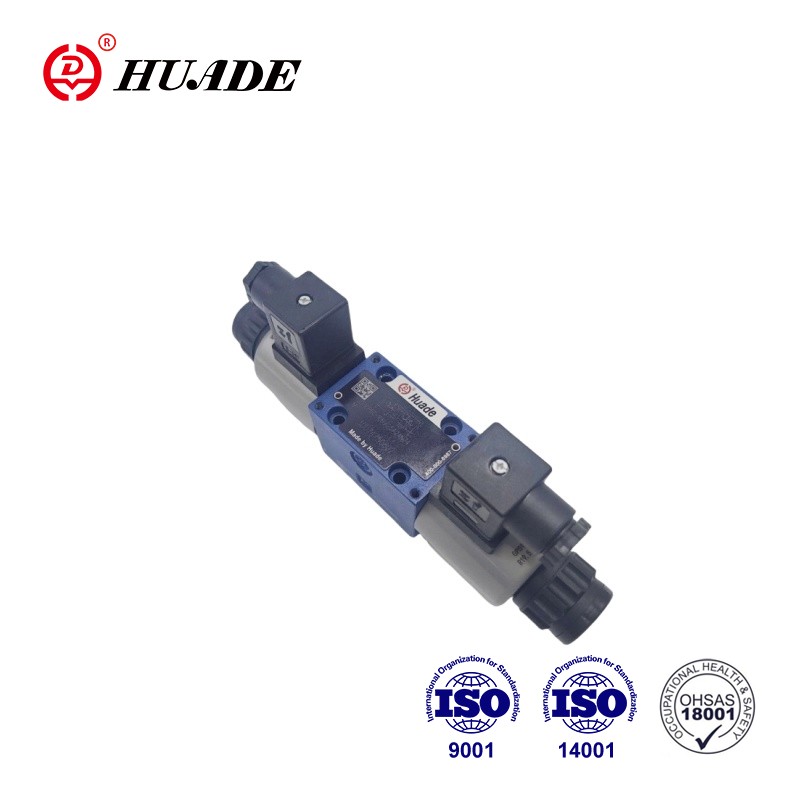

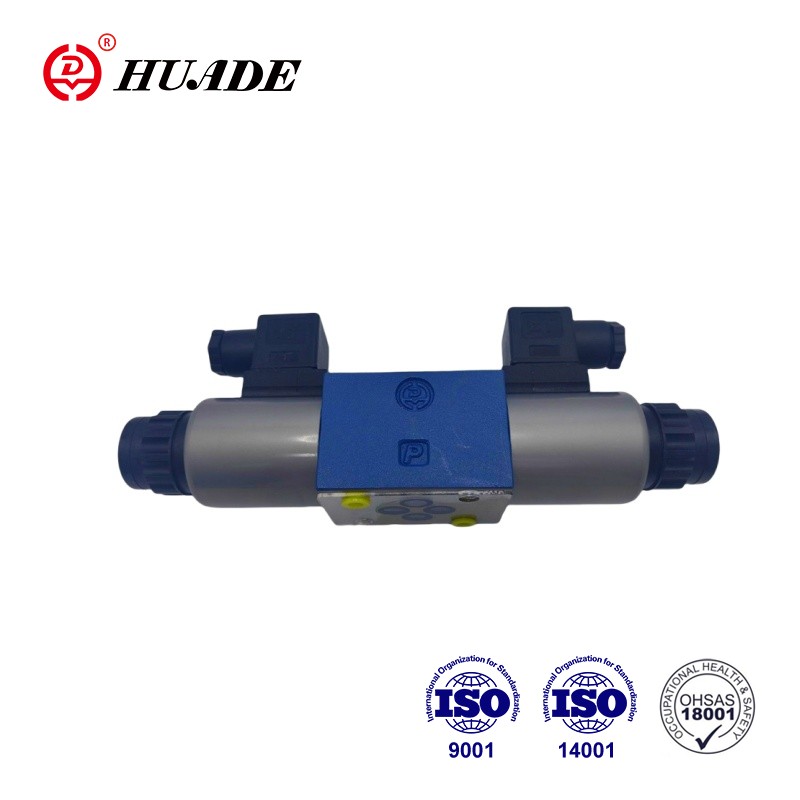

Трехходовой пропорциональный редукционный клапан 3DREP 6A может точно регулировать выходное давление в соответствии с изменениями входного сигнала для удовлетворения требований к давлению в производственном процессе. В то же время стабильная работа 3DREP 6A также обеспечивает непрерывность и безопасность производственного процесса.
| Гидравлический | ||
| Рабочее давление (МПа) | Порт П | 10, если значение превышает 10, установите клапан типа ZDR6DP..-30B/... во входной порт. |
| Порт Т | 3 | |
| Макс.поток (л/мин) | 15(∆p=5МПа) | |
| Степень загрязнения (мкм) | Рекомендации по выбору фильтра с минимальной степенью удержания β10≥ 75 | |
| Гистерезис (%) | ≤3 | |
| Точность повторяемости (%) | ≤1 | |
| Чувствительность ответа (%) | ≤1 | |
| Разворот разворота (%) | ≤1 | |
| Жидкость под давлением | Минеральное масло (для уплотнения NBR), эфир фосфорной кислоты (для уплотнения FPM) | |
| Диапазон вязкости (мм2/с) | от 2,8 до 380 | |
| Диапазон температур рабочей жидкости (°C) | от -20 до +70 | |
| Установка | опционально, желательно горизонтально | |
| Вес (кг) | Тип C: 2,6; тип A.B: 1,5 | |
| Электрический, соленоид | ||
| Напряжение питания | 24 В постоянного тока | |
| Номинальный ток на соленоид (А) | 0.8 | |
| Максимальный ток на соленоид (А) | ≤0,02 | |
| Сопротивление катушки соленоида (Ом) | Значение холода при 20°C | 19.5 |
| Макс. теплая ценность | 28.8 | |
| Рабочее состояние | непрерывный | |
| Температура условия (°C) | ~+50 | |
| Температура змеевика (°C) | ~+150 | |
| Защита по DIN40 050 | IP65 | |
| Электрические соединения | 3ДРЭП | с компонентным штекером по DIN43650-AM2, штекерным разъемом по DIN 43 650-AF2/Pg11 |
| 3ДРЭПЕ | с компонентным штекером по разъему E DIN43563-AM6-3 E DIN43563-BF6-3/Pg11 | |
Функции:
▶Пропорциональные клапаны прямого управления для регулирования давления и направления потока
▶Управление с помощью пропорциональных электромагнитов с центральной резьбой и съемной катушкой.
▶Пружинный центрирующий золотник
Приложение:
Трехходовой пропорциональный редукционный клапан 3DREP 6A широко используется в промышленности, мобильных механических гидравлических системах, верстаках и другом высокотехнологичном оборудовании.
Трехходовой редукционный клапан типа 3DREP 6. управляется напрямую пропорциональными электромагнитами. Они преобразуют электрический входной сигнал в выходной сигнал пропорционального давления.
Пропорциональные соленоиды представляют собой управляемые соленоиды постоянного тока с мокрым штифтом, центральной резьбой и съемной катушкой. Соленоиды управляются опционально с помощью внешней управляющей электроники.
◆Дизайн:
Клапан в основном состоит из:
◆Функция:
Когда соленоиды (1 и 2) обесточены, золотник управления (5) удерживается в центральном положении пружинами сжатия.
Золотник управления (2) приводится в действие напрямую при подаче питания на один из соленоидов.
Например. путем подачи питания на соленоид «а» (1)
→ Золотник измерения давления (5) и золотник управления (4) перемещаются вправо пропорционально входному электрическому сигналу.
→Соединение от P к B и от A к T осуществляется через поперечные сечения в форме отверстия с прогрессивными характеристиками потока.
◆Обесточивание соленоида (1)
→Управляющий золотник (4) возвращается в центральное положение с помощью пружин сжатия.
В среднем положении соединения A и B к T открыты, поэтому рабочая жидкость может свободно течь в резервуар. Дополнительный ручной дублер позволяет перемещать золотник управления (4) без подачи питания на соленоид.
●Внимание!
Непреднамеренное использование ручного дублера может привести к неконтролируемому движению машины!
Символы пропорционального редукционного клапана 3DREP 6A
