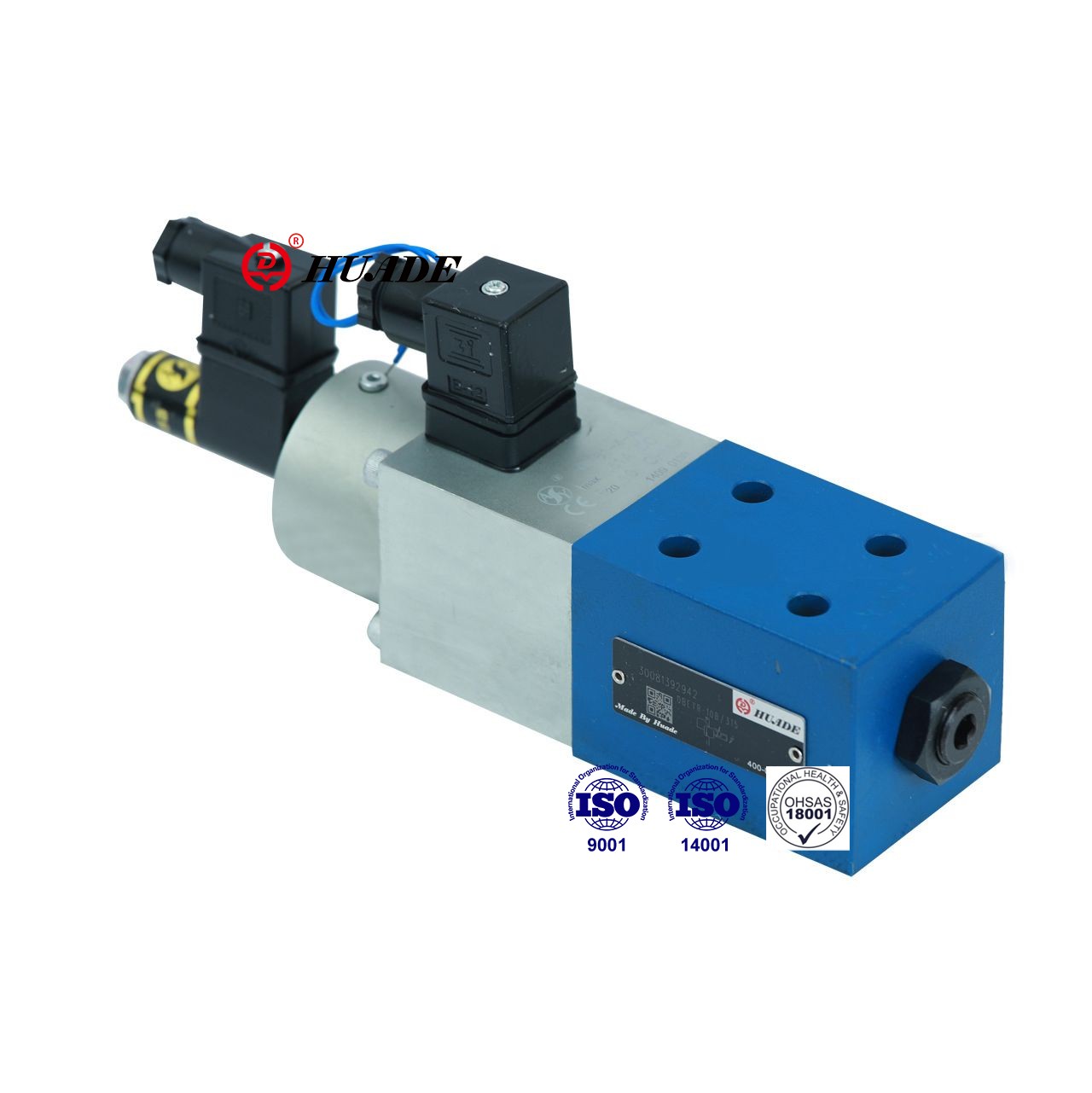

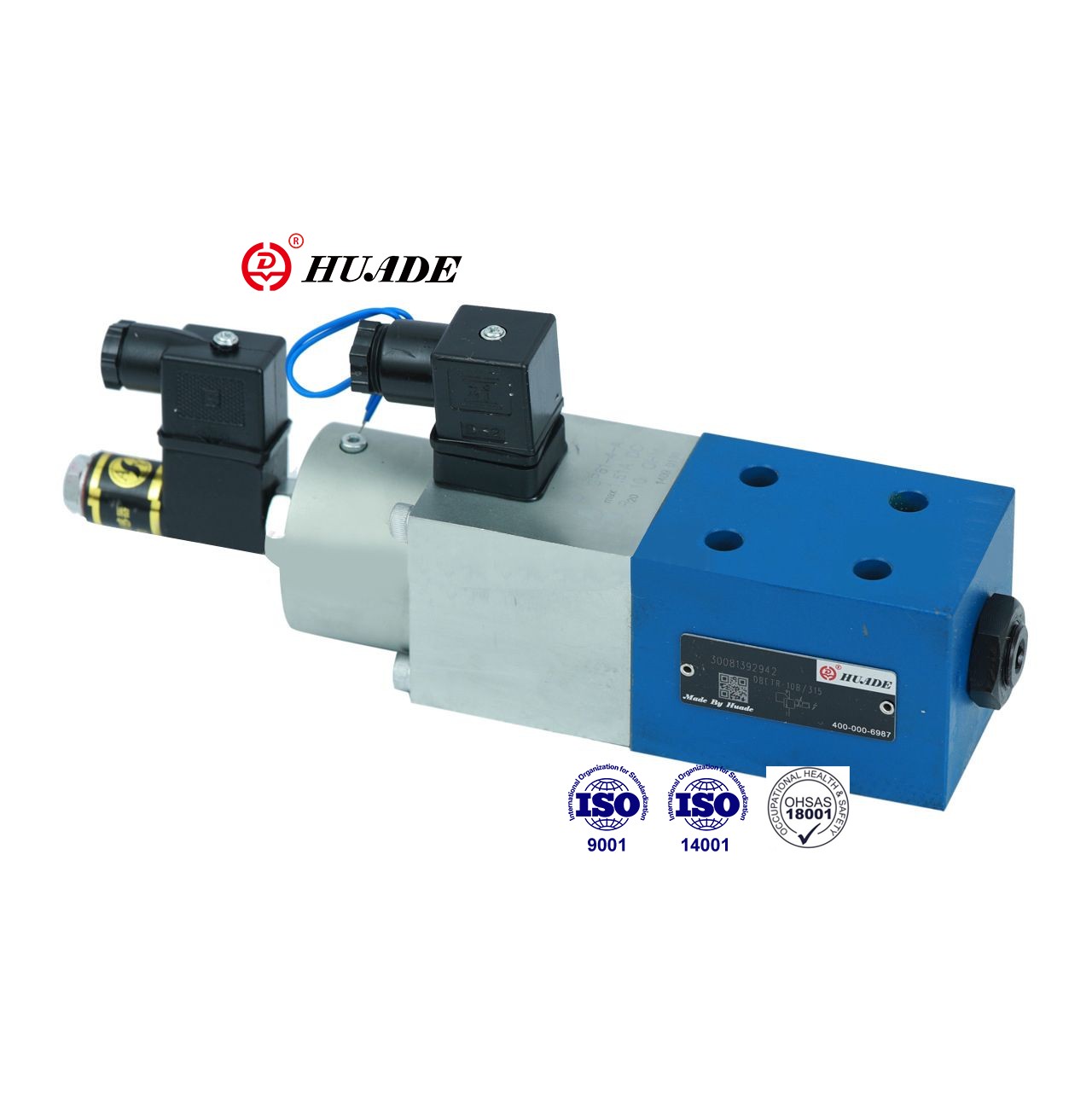

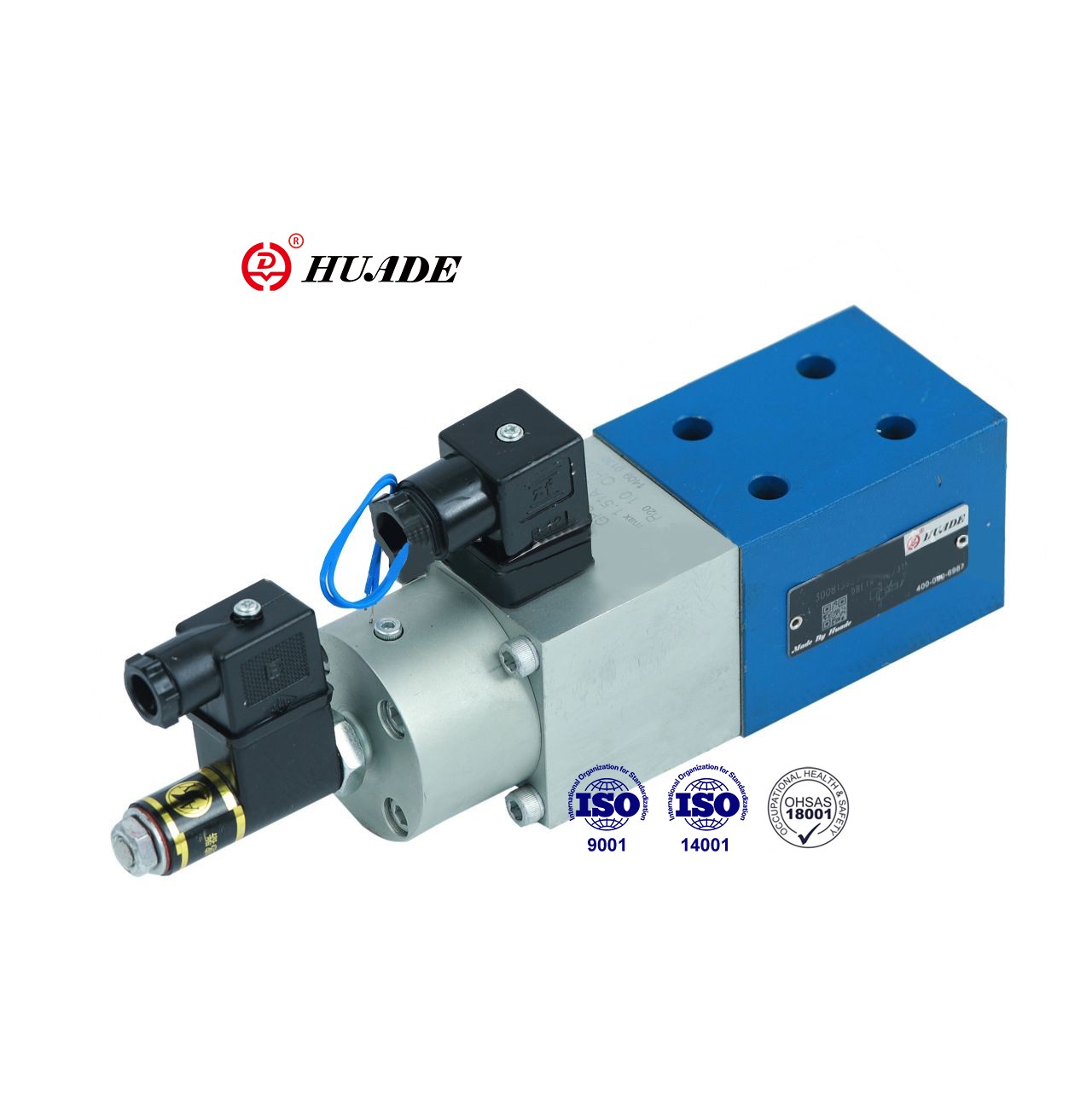

Пропорциональный предохранительный клапан DBETR

Huafilter — китайский поставщик, специализирующийся на поставках пропорциональных предохранительных клапанов DBETR марки Huade. Huade Hydraulic имеет долгосрочное сотрудничество с Rexroth с 1979 года, внедряя передовые технологии Rexroth. Являясь одним из одобренных дистрибьюторов Huade, мы поставляем клиентам экономически эффективные клапаны пропорционального давления.

Отправить запрос PDF скачатьЗагрузить

Описание продукта

Этот пропорциональный предохранительный клапан DBETR регулирует давление пропорционально значению электрической команды. Клапан DBTR широко используется в закрытых системах с системой дистанционного управления давлением. Клапаны DBETR Huade соответствуют тем же стандартам, что и продукция Rexroth. Этот пропорциональный клапан давления DBETR может заменить продукцию той же серии, а цена относительно доступная.

Параметр продукта пропорционального предохранительного клапана DBETR

Гидравлический
Макс. Устанавливаемое давление (МПа)	Ступень давления 2,5 МПа	2.5
	Ступень давления 8,0 МПа	8
	Ступень давления 18,0 МПа	18
	Ступень давления 31,5 МПа	31.5
Мин. устанавливаемое давление (МПа)	(см. характеристические кривые)
Макс.Рабочее давление (МПа)	порт Т (с регулировкой давления)	0.2
	порт Т (без регулировки давления)	10
	порт Р	31.5
Макс.поток (л/мин)	Ступень давления 25	10
	Ступень давления 80	3
	Ступень давления 180	3
	Ступень давления 315	2
Степень загрязнения (мкм)		≤20 (рекомендация 10)
Гистерезис (%)		< 1 от макс. устанавливаемое давление
Повторяемость (%)		< 0,5 от макс. устанавливаемого давления
Линейность (%)	180; Ступень давления от 3 до 18 МПа	≤ 1,5 от макс. устанавливаемого давления
	315; Ступень давления от 6 до 31,5 МПа
Типичное изменение (%)	Клапан	± 3 от макс. устанавливаемое давление
	Электрическое управление	<0,5
Ступенчатый отклик от 0 до 100 % (мс)		Время отклика (Pmin-Pmax)	Время отклика (Pmax-Pmin)
	Ступень давления 2,5 и 18 МПа от 0 до 100	100	50
	Ступень давления 31,5 МПа от 0 до 100	150	100
Жидкость под давлением		Минеральное масло (для уплотнения NBR), эфир фосфорной кислоты (для уплотнения FPM)
Диапазон вязкости (мм²/с)		от 2,8 до 380
Диапазон температур рабочей жидкости (°C)		от -20 до +70
Положение установки		необязательный
Вес (кг)		4

Электрический
Связанный с усилителем		ВТ-5003С30
Напряжение питания		округ Колумбия
Сопротивление катушки (Ом)	Значение холода при 20 °C	10
	Макс. теплая ценность	13.9
(Рабочее состояние) Обязанность		Непрерывный
Температура рабочей жидкости (°C)		+50
Напряжение усилителя	ездить на работу полностью	24±10%
	коммутировать три источника электроэнергии	от 24 до 35
Макс. потребляемая мощность (ВА)		50
Сопротивление катушки при 20°C (Ом)		1	11	111
		56	56	112
Индуктивность (преобразователь) (мГн)		от 6 до 8
Частота генератора (преобразователя) (кГц)		2.5
Защита по DIN 40 050		IP65

Характеристики продукта и применение пропорционального предохранительного клапана DBETR

Функции:

▶Низкий гистерезис

▶Хорошая повторяемость,

▶Электрическое регулирование положения с обратной связью и предварительным натяжением пружины

▶Пропорциональное управление соленоидом с индуктивным датчиком положения (сбалансированное по давлению)

▶Клапан и электронное управление из одного источника

Приложение:

Пропорциональный предохранительный клапан DBETR широко используется в различных областях, таких как легкая промышленность, станкостроение, металлургия и т. д.

Функции и особенности пропорционального предохранительного клапана DBETR

Клапан состоит в основном из корпуса (1), пропорционального электромагнита (2) с индуктивным датчиком положения (3), седла клапана (4) и тарелки клапана (5).

Давление устанавливается путем регулировки потенциометра командного значения (от 0 до 9 В). Регулировка значения команды вызывает натяжение пружины сжатия с помощью электронного управления и пропорционального электромагнита (2). Натяжение пружины сжатия (6), т.е. положение тарелки пружины (7), определяется индуктивным датчиком положения (3). Любые отклонения от заданного значения корректируются позиционным управлением с обратной связью.

Использование этого принципа исключает эффект трения соленоида.

Преимущества:

- Низкий гистерезис

- Хорошая повторяемость

Символы пропорционального предохранительного клапана DBETR
