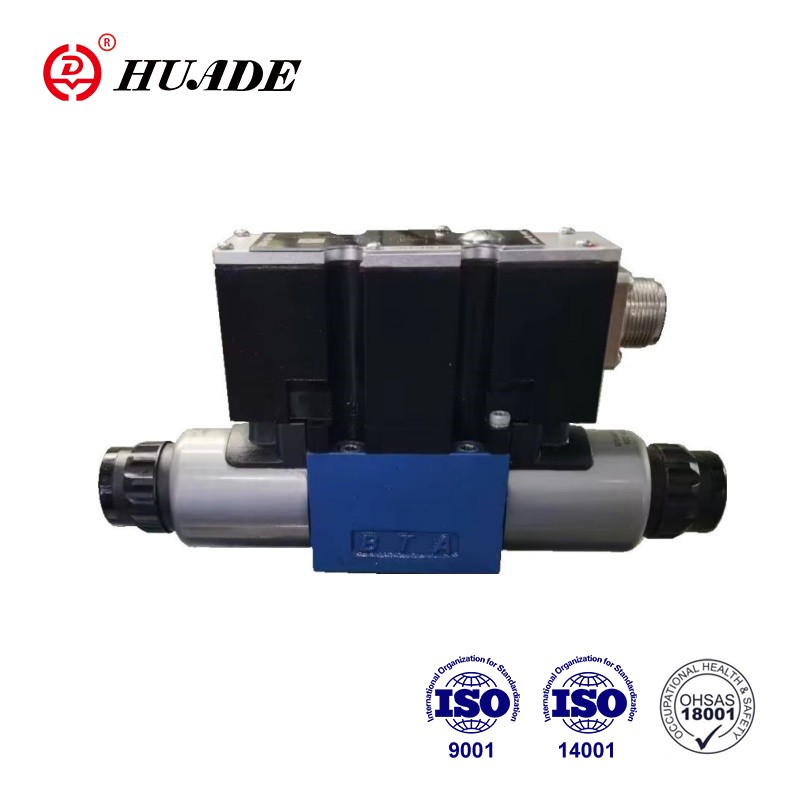

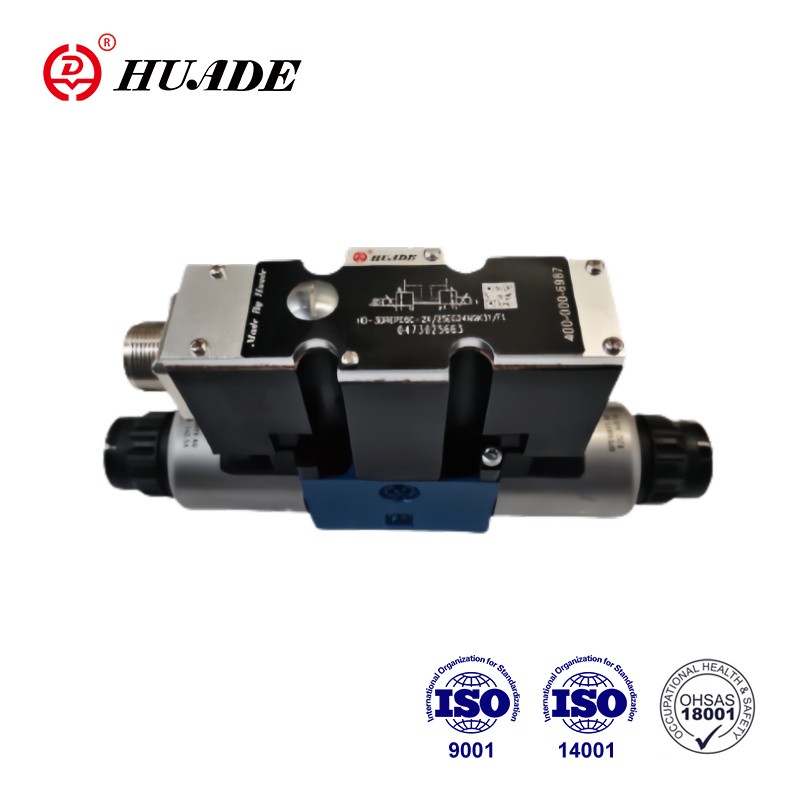

По сравнению с пропорциональным редукционным клапаном 3DREPE6-2X, пропорциональный редукционный клапан 3DREPE6E-2X имеет аналогичный внешний вид и принцип действия, но отличие состоит в том, что он имеет встроенный усилитель и интерфейс A1. Соленоиды управляются опционально с помощью встроенной управляющей электроники. 3DREPE6E-2X от Huade и Rexroth используют одни и те же стандарты качества. Производительность может соответствовать Рексроту.
| Гидравлический | |||
| Тип клапана | HD-3ДРЭП | HD-3ДРЭПЕ | |
| Диапазон рабочего давления МПа | Порт П | от 2 до 10 для ступени давления 1,6 | |
| от 3 до 10 для ступени давления 2,5 | |||
| от 5 до 10 для ступени давления 4,5 | |||
| Порт Т | от 0 до 3 | ||
| Макс.поток л/мин | 15(△p=5МПа) | ||
| Тонкость фильтра (мкм) | ≤20 (предпочтительно≤10) | ||
| Гистерезис (%) | ≤5 | ||
| Точность повторяемости (%) | ≤1 | ||
| Чувствительность ответа (%) | ≤0,5 | ||
| Жидкость под давлением | Минеральное масло или эфир фосфорной кислоты | ||
| Диапазон вязкости мм2/с | 20~380 | ||
| Диапазон температур рабочей жидкости (℃) | -20~+80 | ||
| Вес (кг) | 2 | 2.2 | |
| Электрический | |||
| Электрические данные, соленоид | |||
| Тип клапана | HD-3ДРЭП | HD-3ДРЭПЕ | |
| Тип напряжения | округ Колумбия | округ Колумбия | |
| Номинальное напряжение (В) | 24 | ||
| Макс. ток (А) | 1.5 | 2.5 | |
| Сопротивление катушки соленоида (Ом) | Холодное значение при 20 ℃ | 4.8 | 2 |
| Макс. теплое значение | 7.2 | 3 | |
| Долг (%) | 100 | ||
| Температура катушки ℃ | до 150 | ||
| Защита | IP65 | ||
| Электрика, управляющая электроника | |||
| Усилитель | HD-VT-VSPA2-50-1X/T1 (с 1 временем изменения скорости) | встроенная управляющая электроника | |
| HD-VT-VSPA2-50-1X/T5 (с 5 темпами изменения скорости) | |||
| Напряжение питания | Номинальное напряжение В постоянного тока | 24 | |
| Нижнее предельное значение В | 19 | ||
| Верхнее предельное значение В | 35 | ||
| потребление тока | Imax А | 1.8 | |
| Импульсный ток А | 4 | ||
Функции:
▶ Пропорциональные клапаны с прямым управлением для регулирования давления и направления потока
▶Управление с помощью пропорциональных электромагнитов с центральной резьбой и съемной катушкой.
▶Ручное управление, опционально
▶Пружинный центрирующий золотник
▶Тип HD-3DREPE со встроенной электроникой, интерфейс A1
▶Внешняя управляющая электроника для типа HD-3DREP:
▶Аналоговый усилитель типа HD-VT-VSPA2-50-1X/... в формате Eurocard
▶Цифровой усилитель типа HD-VT-VSPD-1-1X/. ..в формате еврокарты
▶Электрический усилитель типа HD-VT-11118 модульной конструкции.
▶ Клапан и электроника пропорционального управления из одних рук
Приложение:
Пропорциональный редукционный клапан 3DREP6E-2X широко используется в автоматическом управлении гидравлическими системами в различных отраслях промышленности, таких как станкостроение, легкая промышленность, металлургия и так далее.
Трехходовой редукционный клапан типа 3DREP6-2X... управляется напрямую пропорциональными электромагнитами. Они преобразуют электрический входной сигнал в выходной сигнал пропорционального давления. Пропорциональные соленоиды представляют собой управляемые соленоиды постоянного тока с мокрым штифтом, центральной резьбой и съемной катушкой. Электромагниты управляются по выбору с помощью внешней управляющей электроники (тип 3DREP-2X) или встроенной управляющей электроники (тип 3DREPE-2X).
Клапан в основном состоит из: соленоидов (5 и 6), корпуса (1), управляющего золотника (2) с золотниками измерения давления (3 и 4) и дополнительной встроенной электроники клапана (7).
Когда соленоиды (5 и 6) обесточены, золотник управления (2) удерживается в центральном положении пружинами сжатия. Золотник управления (2) приводится в действие напрямую, когда на один из соленоидов подается напряжение.
Например. при включении электромагнита (5): золотник измерения давления (3) и золотник управления (2) перемещаются вправо пропорционально входному электрическому сигналу. Соединение от P к B и от A к T осуществляется через поперечные сечения в форме отверстия с прогрессивными характеристиками потока.
Отключение электромагнита (5): управляющий золотник (2) возвращается в центральное положение с помощью пружин сжатия. В среднем положении соединения A и B к T открыты, поэтому рабочая жидкость может свободно течь в резервуар. Дополнительный ручной дублер (9 или 10) позволяет перемещать золотник управления (2) без подачи питания на соленоид.
Функция этой версии 2-позиционного клапана в основном такая же, как и у клапана с 3 положениями переключения.
Однако 2-позиционные клапаны оснащены только соленоидом 5 или 6. Вместо второго соленоида устанавливается заглушка (11).
Символы пропорционального редукционного клапана пропорционального давления 3DREP6E-2X
Используется в сочетании с другими пропорциональными клапанами.
