Гидравлические системы приводят в действие все: от строительного оборудования до заводских машин. В основе этих систем лежат клапаны регулирования расхода — небольшие, но мощные компоненты, которые контролируют скорость движения гидравлической жидкости через систему. Думайте о них как о регулировщиках гидравлического мира.
Но что это за клапаны и почему существует так много разных типов? Давайте разберем это простыми словами.
Что на самом деле делают гидравлические клапаны управления потоком?
Представьте, что вы поливаете свой сад из шланга. Когда вы сжимаете насадку, выходит меньше воды, и ваш разбрызгиватель движется медленнее. Когда вы его открываете, воды течет больше, и все движется быстрее. Клапаны управления гидравлическим потоком работают таким же образом — они контролируют количество жидкости, протекающей через систему, которая контролирует скорость движения гидравлических цилиндров и двигателей.
Эти клапаны имеют решающее значение, поскольку они:
• Контролировать скорость гидравлического оборудования
• Предотвращайте резкие, резкие движения, которые могут сломать вещи.
• Экономьте энергию, используя правильное количество жидкости.
• Обеспечьте безопасность операторов, обеспечив бесперебойную работу.
Основные типы гидравлических регулирующих клапанов
1. Некомпенсированные регулирующие клапаны.
Что они собой представляют:Это самый простой тип – по сути, регулируемые ограничения в линии подачи жидкости.
Как они работают:У них есть небольшое отверстие (называемое отверстием), которое вы можете сделать больше или меньше. Больше открытия означает больше потока. Это похоже на регулировку отверстия насадки садового шланга.
Типы включают в себя:
• Игольчатые клапаны- Используйте острую иглу, чтобы точно контролировать крошечное отверстие.
• Дроссельные клапаны- Иметь разные формы (шарики, рукава) для регулировки потока.
• Линейные клапаны- Маленькие, компактные клапаны, которые устанавливаются непосредственно в линию подачи жидкости.
Положительные моменты:
- Простой и дешевый
- Легко установить и исправить
- Идеально подходит для основных работ
Не очень хорошо:
- Расход меняется при изменении давления
- Не очень точно
- Плохо работает, когда нагрузки постоянно меняются.
Лучше всего использовать для:Простые приложения, в которых давление остается довольно стабильным, например, системы смазки или базовые контуры охлаждения.
2. Клапаны регулирования расхода с компенсацией давления.
Что они собой представляют:Умные клапаны, которые автоматически регулируются, чтобы поддерживать постоянный поток даже при изменении давления.
Как они работают:Они имеют встроенный «компенсатор», который определяет изменения давления и автоматически регулирует открытие. Это похоже на автоматический кран, который всегда дает одинаковый поток воды, независимо от того, что происходит в других частях здания.
Два основных типа:
• Ограничительный (двусторонний)- Контролирует весь поток, идущий к оборудованию
• Байпас (трехходовой)- Направляет дополнительный поток обратно в резервуар, чтобы обеспечить поступление необходимого количества в оборудование.
Положительные моменты:
- Поток остается постоянным даже при изменении нагрузки
- Очень точный (точность в пределах 3-5%)
- Отлично подходит для тяжелых работ
Не очень хорошо:
- Более сложный и дорогой
- Больше и требует большего обслуживания
Лучше всего использовать для:Точные работы, такие как робототехника, краны и станки, где требуется точный контроль скорости.
3. Распределительные клапаны
Что они собой представляют:Эти клапаны контролируют направление потока жидкости, а не только ее объем.
Как они работают:Они подобны железнодорожным стрелкам, которые направляют жидкость по разным путям. Хотя их основная задача — не управление потоком, они влияют на поток, открывая и закрывая различные маршруты.
Основные типы:
• Золотниковые клапаны- Используйте скользящую деталь, чтобы направить поток через несколько портов.
• Шаровые краны- Вращайте шар с отверстиями, чтобы открыть или закрыть пути потока.
• Поворотные затворы- Используйте вращающийся диск для быстрого включения/выключения.
Положительные моменты:
- Очень универсален для сложных систем.
- Шаровые краны очень хорошо уплотняют
- Поворотные затворы работают быстро и легкие.
Не очень хорошо:
- Не подходит для точного контроля потока
- Шаровые и дроссельные клапаны не подходят для точной регулировки.
Лучше всего использовать для:Системы с несколькими баллонами, устройствами с отключением под высоким давлением и большими трубопроводными системами.
4. Специализированные клапаны регулирования расхода.
Что они собой представляют:Клапаны, предназначенные для конкретных работ.
Типы включают в себя:
• Обратные клапаны- Позвольте жидкости течь только в одну сторону (как через дверь с односторонним движением)
• Делительные клапаны потока- Разделение потока, чтобы несколько цилиндров двигались с одинаковой скоростью.
• Приоритетные клапаны- Сначала убедитесь, что в важные контуры поступает жидкость.
Как они работают:Каждый тип имеет свой особенный дизайн. В обратных клапанах используются пружины и шарики для блокировки обратного потока. В делителях потока используются шестерни или специальные катушки для равномерного разделения потока.
Положительные моменты:
- Идеально подходит для своих конкретных задач
- Обратные клапаны просты и надежны
- Делители потока обеспечивают точную синхронизацию
Не очень хорошо:
- Подходит только для одной конкретной цели
- Может потребоваться специальная настройка или калибровка
Лучше всего использовать для:Предотвращение обратного потока, синхронизация нескольких цилиндров и обеспечение приоритета критически важным системам.
5. Пропорциональные и сервоклапаны
Что они собой представляют:Высокотехнологичные клапаны, управляемые компьютерами или электронными сигналами.
Как они работают:Вместо ручной регулировки эти клапаны реагируют на электрические сигналы. Думайте о них как о дроссельной заслонке в современном автомобиле: чем сильнее вы нажимаете на педаль, тем больше топлива течет.
Два типа:
• Пропорциональные клапаны- Регулировка потока на основе электрических сигналов
• Сервоклапаны- Сверхточные клапаны с системой обратной связи для идеального управления.
Положительные моменты:
- Чрезвычайно точный
- Может быстро измениться
- Идеально подходит для автоматизированных систем
Не очень хорошо:
- Очень дорого
- Сложный в установке и обслуживании
- Нужна очень чистая жидкость (грязь может легко их повредить)
Лучше всего использовать для:Высокоточные приложения, такие как машины для литья под давлением, аэрокосмическое оборудование и системы тестирования.
6. Умные и цифровые клапаны
Что они собой представляют:Новейшая технология – клапаны со встроенными датчиками и компьютерным управлением.
Два типа:
• Умные клапаны- Иметь датчики, которые контролируют давление, температуру и расход, а также подключение к Интернету.
• Цифровые клапаны- Используйте несколько двухпозиционных клапанов, работающих вместе, для точного контроля потока.
Как они работают:Умные клапаны используют искусственный интеллект для автоматической регулировки и могут отправлять данные на ваш телефон или компьютер. Цифровые клапаны объединяют множество простых двухпозиционных клапанов, которые действуют как один точный клапан.
Положительные моменты:
- Может диагностировать свои проблемы
- Очень надежный и эффективный
- Можно управлять удаленно
Не очень хорошо:
- Очень дорого изначально
- Нужны компьютерные системы для правильной работы
Лучше всего использовать для:Современные заводы, автоматизированные производственные линии и системы, где вы хотите контролировать все удаленно.

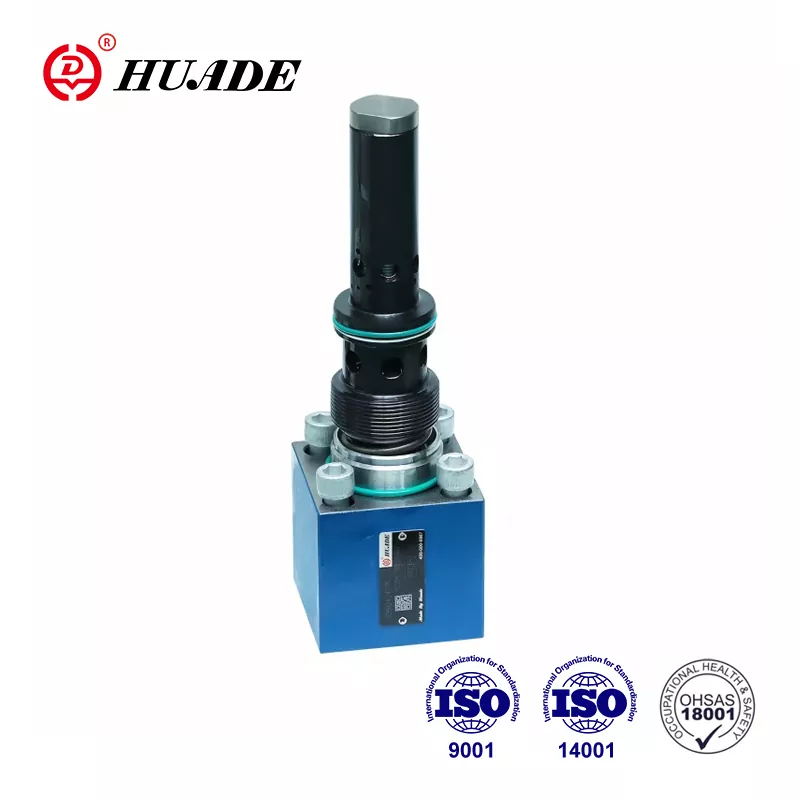

7. Картриджные клапаны
Что они собой представляют:Модульные клапаны, которые ввинчиваются в специальные блоки, называемые коллекторами.
Как они работают:Вместо соединения клапанов с трубами эти клапаны вставляются в просверленные блоки. Это похоже на сборку из блоков LEGO вместо того, чтобы соединять отдельные детали трубками.
Положительные моменты:
- Очень компактный - экономит место
- Меньше соединений означает меньше утечек
- Возможность создания сложных систем управления в небольших помещениях
Не очень хорошо:
- Нужны специально разработанные коллекторные блоки.
- Более высокая первоначальная стоимость установки
Лучше всего использовать для:Строительное оборудование, компактные заводские машины и морские системы в условиях ограниченного пространства.
Как выбрать правильный клапан
Выбор подходящего клапана зависит от нескольких факторов:
Ваши потребности в потоке:Сколько жидкости вам нужно для движения? Маленькие игольчатые клапаны работают при небольшом расходе, а большие дроссельные клапаны справляются с большими объемами.
Требования к давлению:Убедитесь, что ваш клапан выдерживает давление в вашей системе. Большинство гидравлических систем работают при давлении 200–700 бар (около 3000–10 000 фунтов на квадратный дюйм).
Насколько точными вам нужно быть?В простых работах можно использовать базовые некомпенсированные клапаны. Для точных работ необходимы сервоклапаны или сервоклапаны с компенсацией давления.
Ваш бюджет:Базовые клапаны стоят дешевле, но не так точны. Высокотехнологичные клапаны стоят дороже, но обеспечивают лучшую производительность.
Доступное место:В ограниченном пространстве могут потребоваться картриджные клапаны или компактные линейные клапаны.
Обслуживание:Подумайте, как часто вы хотите обслуживать клапаны. Цифровые клапаны требуют меньшего обслуживания, но стоят дороже.
Советы по установке
Входной и выходной счетчики:Вы можете установить клапаны регулирования расхода, чтобы контролировать подачу жидкости в цилиндр (входной расход) или выход из него (выходной расходомер). Измерительный выход обычно предпочтительнее, поскольку он предотвращает утечку нагрузки.
Фильтрация:Всегда устанавливайте фильтры перед клапанами. Грязная жидкость — убийца гидравлических клапанов номер один.
Байпасные клапаны:Установите перепускные клапаны, чтобы вы могли обслуживать клапаны регулирования потока, не отключая всю систему.
Общие приложения
Разные клапаны лучше всего работают в разных ситуациях:
Итог
Гидравлические клапаны управления потоком могут показаться сложными, но все они выполняют одну и ту же основную работу — контролируют скорость движения объектов в вашей гидравлической системе. Ключевым моментом является подбор правильного типа клапана в соответствии с вашими конкретными потребностями.
Начните с этих вопросов:
- Насколько точным мне нужно быть?
- Каков мой бюджет?
- Сколько у меня места?
- Нужен ли мне удаленный контроль или мониторинг?
В простых приложениях часто можно использовать простые недорогие клапаны. Сложная или точная работа может оправдать дополнительную стоимость современных клапанов.
Помните, что самый дешевый клапан не всегда является лучшим выбором, если он не выполняет свою работу должным образом. Но вам также не обязательно покупать самый дорогой клапан, если простой будет работать нормально.
Ключом является понимание потребностей вашей системы и сопоставление их с правильной технологией клапанов. В случае сомнений проконсультируйтесь со специалистом по гидравлике, который поможет вам сделать лучший выбор для вашего конкретного применения.
Независимо от того, собираете ли вы простой гидравлический пресс или сложную автоматизированную производственную линию, найдется клапан регулирования расхода, который идеально подойдет для вашей работы. Хитрость заключается в том, чтобы знать, какой из них выбрать.
