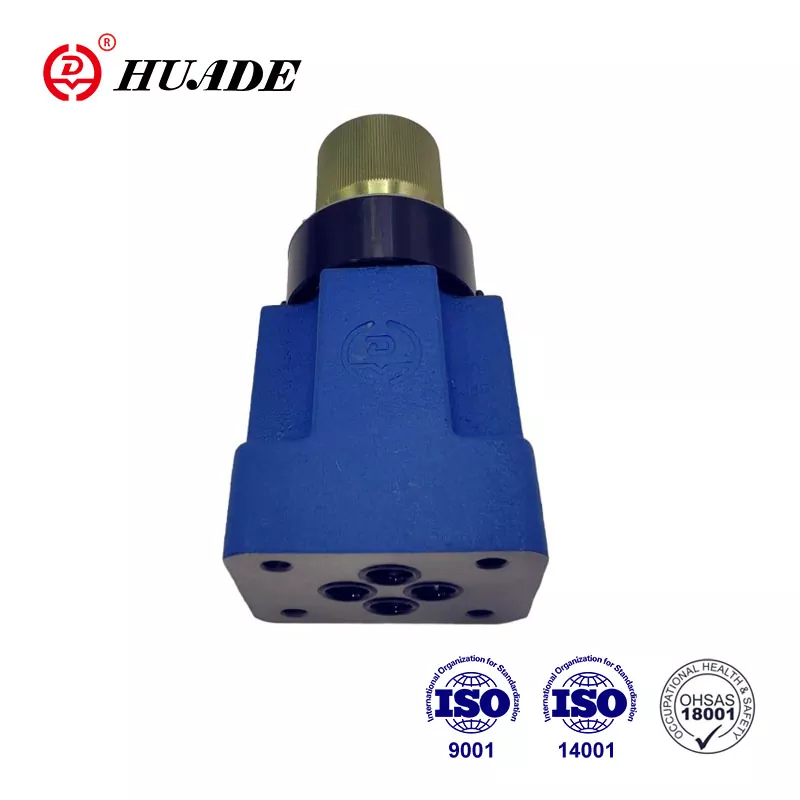

2 -й путь гидравлический клапан управления потоком: полное руководство

Двухсторонний клапан управления гидравлическим потоком является важнейшим компонентом в гидравлических системах, который контролирует, насколько быстро движется жидкость через цепь. Думайте об этом, как о водном кране - вы можете повернуть его, чтобы контролировать, сколько воды вытекает. В гидравлических системах эти клапаны контролируют скорость таких машин, как экскаваторы, машины для литья под давлением и заводское оборудование.

Почему управление потоком имеет значение в гидравлических системах

В любой гидравлической системе необходимы три вещи:

• Давление- определяет, сколько силы или силы вы получаете
• Направление- контролирует, как движутся вещи
• Поток- контролирует, как быстро движутся вещи

Как работает двухсторонний клапан управления гидравлическим потоком?

Основные части клапана

Каждое 2 пути гидравлического управляющего клапана имеет эти основные части:

• Корпус клапана- Внешняя оболочка, которая соединяется с вашими гидравлическими линиями
• Открытие дроссельной заслонки- небольшой зазор, который течет жидкость
• Элемент управления- Двигается, чтобы сделать разрыв больше или меньше
• Механизм корректировки- Позволяет управлять клапаном (ручная ручка или электрический сигнал)
• Весна- Помогает клапану вернуться в свою стартовую позицию

Наука, стоящая за управлением потоком

Когда гидравлическая жидкость протекает через небольшое отверстие, это создает сопротивление. Этот принцип управления гидравлической скоростью заставляет эти клапаны работать. Основная формула:

Это означает:

• Большее отверстие = больше потока = более высокая скорость
• Меньшее отверстие = меньше потока = более медленная скорость
• Более высокое давление = больше потока (если открытие остается прежним)

Для применений гидравлических цилиндров эта связь непосредственно контролирует, как быстро движется поршень. В системах управления гидравлическим двигателем он определяет скорость вращения.

Каковы типы двухсторонних клапанов управления гидравлическим потоком?

1. Простые дроссельные клапаны (некомпенсированные)

Это самый основной тип. Они работают как ручной водопровод:

Как они работают:Вы вручную отрегулируете ручку, чтобы изменить размер открытия

Лучше всего для:Простые приложения, где точная скорость не критична

2. Клапаны управления потоком, компенсируемая давлением

Это намного умнее. Они автоматически приспосабливаются, чтобы сохранить постоянный поток, даже при изменении давления.

Как они работают:Специальный механизм внутри сохраняет разницу давления в постоянной константе отверстия дроссельной заслонки

Лучше всего для:Точные машины, автоматизированные производственные линии

3. Клапаны, компенсируемые давлением и температурой

Это самый продвинутый тип. Они корректируют как для изменения давления, так и для изменений температуры.

Как они работают:Специальные материалы внутри реагируют на изменения температуры и автоматически регулируют клапан

Лучше всего для:Аэрокосмическая, испытательное оборудование, критические применения

Какой метод управления вы должны выбрать для вашего гидравлического клапана управления потоком?

Ручной контроль

Что это такое:Ручные колеса, ручки или винты, которые вы поворачиваете вручную

Когда использовать:Простые машины, которые не нуждаются в автоматическом управлении

Примеры:Основное оборудование для магазина, ручные прессы

Электрический контроль

Соленоидные клапаны (включение/выключение)

• Функция:Простой контроль включения/выключения, как выключатель света
• Хорошо для:Основные операции запуска/остановки
• Ограничение:Не могу обеспечить плавное управление скоростью

Пропорциональные клапаны

• Функция:Плавное управление на основе электрических сигналов (0-10 В или 4-20 мА)
• Время ответа:50-80 Гц (достаточно быстро для большинства приложений)
• Хорошо для:Инъекционное формование, общая автоматизация

Сервуал -клапаны

• Функция:Ультра-препециальный контроль с обратной связью с положением
• Время ответа:150-200 Гц (очень быстро)
• Хорошо для:Аэрокосмическая, высокая производительность

Сравнение производительности

Тип управления	Точность	Скорость	Расходы	Лучшее использование
Руководство	Низкий	Медленный	Низкий	Простое оборудование
Соленоид	Низкий	Быстрый	Низкий	ВКЛ/OFF CONTROL
Пропорциональный	Средний	Середина	Середина	Общая автоматизация
Сервоприводный	Очень высоко	Очень быстро	Высокий	Точные приложения

Установка и проектирование системы

Где должен быть установлен двухсторонний клапан управления потоком?

Вы можете установить клапаны управления потоком тремя способами:

Контроль входа (метр-в)

• Контролирует масло, идущее в цилиндр
• Хорошо для положительных нагрузок (например, подъем)
• Риск: может вызвать кавитацию, если не спроектировано правильно

Управление выходом (метр-вывод)

• Управление маслом, выходящим из цилиндра
• Хорошо для отрицательных нагрузок (например, снижение тяжелых объектов)
• Обеспечивает лучший контроль, но более высокое давление

Байпасный контроль

• Отправляет дополнительное масло обратно в резервуар
• Менее эффективно, но проще
• Подходит для приложений, нуждающихся в переменной скорости

Советы по дизайну для лучшей производительности

• Размер правильно:Выберите клапаны, которые работают на 20-80% от их максимального открытия
• Держите масло чистым:Используйте правильную фильтрацию (стандарт ISO 4406)
• Рассмотрим температуру:Убедитесь, что клапаны работают в вашем температурном диапазоне
• Планируйте техническое обслуживание:Оставьте место для регулировки и замены клапана

Реальные приложения

Производственное оборудование

Инъекционные формовочные машины

• Используйте пропорциональные клапаны для точного управления скоростью
• Несколько стадий скорости для разных частей цикла
• Экономит энергию и улучшает качество продукции

Станки

• Быстрый подход, медленная подача, быстрые циклы возврата
• Кампинговые клапаны для автоматического переключения скорости
• Улучшает срок службы поверхности и срока службы инструмента

Мобильное оборудование

Экскаваторы и погрузчики

• Распределение потока между несколькими функциями
• Системы нагрузки для эффективности
• Плавное управление оператором

Краны и подъемное оборудование

• Западающие клапаны предотвращают неконтролируемое снижение
• Точный контроль скорости для безопасности
• Аварийные возможности снижения

Аэрокосмическая и защита

• Легкие сервоклапаны
• Высокая достоверность в экстремальных условиях
• Точный контроль над поверхностями полета

Выбор правильного клапана: пошаговый гид

Ведущие производители и продукты

Ведущие бренды

Бош Рексрот

• 2FRM и 2FRE серии клапанов
• Отраслевой стандарт для точности
• Отличная техническая поддержка

Паркер Ханнифин

• Серия цветов с цветовыми кольцами регулировки
• Широкий спектр размеров и вариантов
• Хорошая доступность по всему миру

Гавань гидрат

• Клапаны серии DSJ и SF
• Модульный дизайн для легкой интеграции
• Возможности высокого давления

Итон

• Картриджные клапаны (серия SICV)
• Космические проекты
• Многофункциональные возможности

Данфосс

• ПВГ пропорциональные группы клапанов
• Предназначен для мобильного оборудования
• Настраиваемые решения

Что искать при покупке

• Технические характеристики соответствуют вашим потребностям
• Хорошая техническая документация
• Местный сервис и поддержка
• Разумные времена выполнения
• Конкурентоспособные цены
• Проверенная надежность в вашей отрасли

Будущие тенденции в технологии управления потоком

Умные клапаны и интеграция IoT

Современные клапаны становятся умнее:

• Встроенные датчики для мониторинга
• Беспроводные возможности общения
• Предупреждающие предупреждения о техническом обслуживании
• Удаленная корректировка и мониторинг

Продвинутые материалы

Новые материалы делают клапаны:

• Более устойчив к износу
• Лучше при экстремальных температурах
• Дольше длится
• Более эффективно

Фокус энергоэффективности

Новые дизайны сосредоточены на:

• Уменьшение энергетических отходов
• Лучшее управление теплом
• Улучшенные рейтинги эффективности
• Экологическое соблюдение

Общие проблемы и решения

Проблема	Решение
Скорость варьируется в зависимости от нагрузки	Обновление до клапана, компенсируемого давлением
Плохое время отклика	Проверьте на воздух в системе, рассмотрим серво -клапан
Охота на клапаны или колебания	Добавить демпфирование, проверьте жесткость системы
Чрезмерное тепло	Проверьте размеры клапана, рассмотрим контроль обхода
Непоследовательная производительность	Улучшение нефтяной фильтрации, проверьте на изношенные компоненты

Обслуживание и устранение неполадок

Регулярные задачи технического обслуживания

• Проверьте чистоту масла- регулярно менять фильтры
• Мониторинг рабочей температуры- Держите в пределах пределов производителей
• Осмотрите на внешние утечки- адрес сразу
• Тестовое время ответа- Сравните с базовыми измерениями
• Калибровать контрольные сигналы- Обеспечить точность со временем

Предупреждающие знаки, чтобы наблюдать

• Вялый ответ
• Непоследовательные скорости
• Необычные шумы
• Внешняя утечка
• Чрезмерная жара

Соображения стоимости

Начальные затраты

• Простые дроссельные клапаны: 50-200 долларов США
• Пропорциональные клапаны: 300-1500 долл. США
• Сервоклапаны: 1000-5000 долл. США+

Долгосрочные затраты

• Экономическая экономия
• Снижение технического обслуживания
• Улучшенное качество продукта
• Меньше времени простоя

Факторы ROI

• Улучшения скорости производства
• Качественная последовательность
• Экономия энергии
• Сокращение технического обслуживания

Заключение

2 способа гидравлических клапанов управления потоком необходимы для контроля скорости в гидравлических системах. Ключ - выбор правильного типа для вашего приложения:

• Простые дроссельные клапаныДля основных недорогих приложений
• Давление компенсированных клапановдля последовательной производительности
• Сервуал -клапаныДля самых высоких потребностей

Помните, что клапан является лишь одной частью вашей гидравлической системы. Успех зависит от правильного проектирования системы, правильного размера, хорошего обслуживания и выбора компонентов качества от авторитетных производителей.

Стоимость выбора неправильного: что происходит, когда вы ошибаетесь

Выбор неправильного клапана управления потоком может привести к серьезным проблемам и дорогим последствиям:

Проблемы с производительностью:

• Непоследовательные скорости- Ваши машины не будут работать надежно
• Продукты низкого качества- Несовместимые производственные процессы
• Риски безопасности- Непредсказуемое поведение машины может вызвать несчастные случаи

Финансовое воздействие:

• Энергетические отходы- плохо сопоставленные клапаны могут увеличить энергопотребление на 15-30%
• Преждевременный сбой оборудования- Неправильный размер клапана вызывает чрезмерный износ на насосах, цилиндрах и двигателях
• Производственные задержки- Ненадежный контроль гидравлической скорости приводит к простоям и пропущенным срокам
• Затраты на техническое обслуживание- Неправильные клапаны требуют более частого обслуживания и замены

Проблемы по всей системе:

• Нагреть- Неэффективные клапаны генерируют избыточное тепло, сокращая срок службы масла
• Повреждение насоса- Неправильный контроль потока может вызвать кавитация насоса или перегрев
• Несоответствие клапана гидравлического цилиндра- Неправильные размеры ущерб уплотнениям и вызывает внутреннюю утечку

Независимо от того, строите ли вы новую машину или обновляете существующую, понимание этих оснований поможет вам сделать правильный выбор и получить наилучшую производительность от вашей гидравлической системы.

Дополнительные ресурсы

Для получения более подробной технической информации, проконсультируйтесь:

• Сайты производителей (Bosch Rexroth, Parker, Hawe)
• Стандарт гидравлических символов ISO 1219
• Справочники гидравлической инженерии
• Местные гидравлические дистрибьюторы для поддержки приложений

Это руководство обеспечивает основу для понимания двухсторонних клапанов управления гидравлическим потоком. Для конкретных применений всегда консультируйтесь с гидравлическими инженерами и следуйте рекомендациям производителя.
