Когда вы проходите по цеху завода или осматриваете тяжелую технику, вы видите видимые части сложных гидравлических систем. Но внутри этих машин спрятаны компоненты, которые обеспечивают бесперебойную работу. Направляющий клапан WMU является одним из этих важнейших компонентов, бесшумно направляя гидравлическую жидкость, заставляя цилиндры выдвигаться, втягиваться и останавливаться именно тогда, когда это необходимо.
Если вы инженер, выбирающий компоненты для новой машины, техник по техническому обслуживанию, устраняющий неполадки с гидравликой, или менеджер по закупкам, пытающийся сбалансировать качество и стоимость, понимание распределительного клапана WMU может сэкономить вам время, деньги и головную боль. В этом руководстве в простых терминах изложено все, что вам нужно знать об этом клапане «рабочей лошадки».
Что отличает гидрораспределитель WMU
Распределительный клапан WMU принадлежит к семейству гидравлических клапанов, которые контролируют поток жидкости в системе. Думайте об этом как о регулировщике гидравлического масла. Когда приводу необходимо выдвинуться, клапан открывает определенные пути. Когда ему необходимо втянуться, клапан переключается на разные пути. WMU достигает этого посредством механического приведения в действие, что отличает его от клапанов с электрическим управлением.
Обозначение «WMU» говорит вам кое-что важное о том, как работает этот клапан. Буква «W» означает путь или направление, что указывает на то, что она контролирует направление потока. Буква «М» обозначает механическое срабатывание, то есть оно приводится в действие физическим движением, а не электрическими сигналами. Буква «U» часто появляется рядом с буквой «R» (как в WMU/R), чтобы указать на работу роликового плунжера. Такой механический подход делает гидрораспределитель WMU особенно надежным в суровых условиях, где электроника может выйти из строя.
Внутри клапана вы найдете четыре основных компонента, работающих вместе. Корпус клапана содержит все необходимое и обеспечивает монтажный интерфейс. Ролик или рычаг выступает из корпуса, ожидая контакта с внешним кулачком или собачкой, прикрепленной к вашему движущемуся оборудованию. Когда этот контакт происходит, он толкает золотник управления внутрь корпуса клапана, переключая гидравлические пути. Возвратная пружина затем возвращает все в исходное положение, как только кулачок уходит.
Как на самом деле работает WMU в вашей системе
Понимание работы гидрораспределителя WMU начинается с понимания того, что происходит во время типичного машинного цикла. Допустим, вы используете гидравлический пресс. Когда пресс-плунжер выдвигается вниз, кулачок, установленный на нем, в конечном итоге соприкасается с роликом клапана WMU. Этот механический контакт перемещает золотник клапана в новое положение, что может сигнализировать о начале следующего этапа вашего процесса или срабатывании функции безопасности.
Прелесть этого механического привода в его простоте и надежности. Здесь нет соленоидных катушек, которые могли бы перегореть, никаких электрических соединений, которые могли бы подвергнуться коррозии, и не требуется управляющее давление. Распределительный клапан WMU преобразует физическое положение непосредственно в гидравлический сигнал. Это делает его, по сути, гидравлическим концевым выключателем, идеально подходящим для операций последовательности, когда одно действие должно завершиться до начала следующего.
Клапан подключается к вашей системе посредством стандартизированных схем монтажа. Большинство клапанов WMU соответствуют стандартам ISO 4401-03-02-0-05 или DIN 24340, форма A, что означает, что они монтируются на так называемую монтажную плиту NG6. Эта стандартизация имеет решающее значение, поскольку означает, что вы можете заменять клапаны разных производителей, не перепроектируя всю систему. В некоторых более крупных версиях используется крепление NG10, которое выдерживает более высокие скорости потока.
При покупке гидрораспределителя WMU вы увидите конфигурации, описанные как «3/2-ходовой» или «4/3-ходовой». Эти цифры расскажут вам о портах и позициях. 4/3-ходовой клапан имеет четыре порта (напорный, бак и два рабочих порта, обозначенных A и B) и три возможных положения. Центральное положение особенно важно, поскольку оно определяет, что происходит, когда клапан не приводится в действие. В некоторых конструкциях все блокируется в центральном положении, удерживая привод на месте. Другие пропускают поток в резервуар, сбрасывая давление. Правильный выбор зависит от вашего конкретного применения.
Технические характеристики, которые действительно имеют значение
Гидрораспределитель WMU обладает впечатляющими характеристиками, которые делают его пригодным для серьезных промышленных работ. Максимальное номинальное давление обычно достигает 315 бар, что соответствует примерно 4569 фунтам на квадратный дюйм. Что касается пропускной способности, размер NG6 обрабатывает до 60 литров в минуту, а версии NG10 — до 120 литров в минуту. Эти цифры имеют значение, поскольку заниженный размер клапана приводит к перепадам давления и нагреву, а завышенный размер приводит к потере денег.
Температурный диапазон является еще одним практическим соображением. Распределительный клапан WMU надежно работает при температуре от минус 30 градусов Цельсия до плюс 80 градусов Цельсия. Это применимо к большинству промышленных сред, хотя для экстремальных условий могут потребоваться специальные уплотнения. Говоря о уплотнениях, стандартные клапаны поставляются с уплотнениями из NBR (нитрилового каучука), которые хорошо работают с гидравлическими маслами на минеральной основе. Если в вашей системе используются синтетические жидкости или она работает в условиях высоких температур, вместо этого вы можете использовать уплотнения из FKM (Витон).
Одной из характеристик, которую часто упускают из виду, является радиальный допуск плунжера ролика. Гидрораспределитель WMU допускает смещение до 30 градусов между кулачком и роликом. Эта гибкость невероятно ценна во время установки и эксплуатации. Монтажные кронштейны могут быть не идеально выровнены, компоненты конструкции могут прогибаться под нагрузкой, а тепловое расширение может слегка смещать компоненты. Этот допуск в 30 градусов позволяет всему работать, несмотря на эти реальные недостатки.
Клапан также работает в широком диапазоне вязкости: от 2,8 до 500 квадратных миллиметров в секунду. Это означает, что он работает с жидкими гидравлическими маслами в холодную погоду и с более густыми маслами при рабочей температуре. Однако есть компромисс. Более высокая вязкость увеличивает внутреннее трение и падение давления, поэтому вы можете заметить более медленное время отклика при холодном запуске.
Рекомендации по установке, которые нельзя игнорировать
Правильная установка гидрораспределителя WMU позволяет сэкономить годы надежной эксплуатации и избежать утомительных вызовов на техническое обслуживание. Начните с чистоты. Прежде чем распаковывать клапан, убедитесь, что ваша гидравлическая система соответствует стандартам чистоты. ISO 4406 19/17/14 или NAS 1638 Класс 9 представляет приемлемые уровни загрязнения. Перед установкой тщательно промойте систему, поскольку любая грязь, попадающая в клапан, впоследствии вызовет проблемы.
Монтажная поверхность имеет большее значение, чем думают многие. Монтажная плита должна быть плоской, без заусенцев и царапин вокруг отверстий портов. Даже небольшие дефекты могут создать пути утечки или помешать правильной посадке. Затяните крепежные болты в соответствии со спецификацией, используя крест-накрест, так же, как вы это делаете с гайками крепления колес на автомобиле. Это обеспечивает равномерное распределение давления и надлежащую герметизацию.
Устанавливая гидрораспределитель WMU на машину, подумайте о том, как кулачок будет контактировать с роликом. Ролик может вращаться в корпусе на 90 градусов, что дает вам возможность гибкой ориентации при установке. Однако вы хотите максимально минимизировать боковую нагрузку. Хотя клапан допускает перекос в 30 градусов, постоянная работа на границе этого допуска ускоряет износ. Стремитесь к прямому, квадратному контакту между кулачком и роликом.
Конструкция кулачка заслуживает пристального внимания, хотя технически он не является частью самого клапана. Плохо спроектированный профиль кулачка может разрушить в остальном превосходную установку гидрораспределителя WMU. Избегайте крутых углов пандуса, которые создают ударную нагрузку. Кулачок должен плавно касаться ролика, протолкнуть его на полный ход без чрезмерного усилия, а затем аккуратно отпустить. Острые кромки или изношенные поверхности кулачка вызывают ударную нагрузку, которая повреждает как кулачок, так и внутренние компоненты клапана.
Распространенные проблемы и способы их устранения
Распределительный клапан WMU механически прочен, но не является неразрушимым. Понимание распространенных режимов сбоев поможет вам быстро устранять проблемы и предотвращать сбои до того, как они произойдут.
Застревание золотника является наиболее распространенной проблемой. Вы заметите такие симптомы, как медленное или неполное переключение, когда привод не достигает конца своего хода или колеблется во время движения. Основной причиной обычно является загрязнение. Частицы грязи задерживаются между золотником и отверстием, создавая трение, которое не может преодолеть сила срабатывания. Иногда вы также можете увидеть застревание шпули из-за боковой загрузки, когда из-за несоосности шпуля прижимается к одной стороне канала ствола. Решение включает улучшение фильтрации, промывку системы и проверку выравнивания. В тяжелых случаях вам может потребоваться полная замена клапана, если на его канале есть царапины.
Износ роликов и плунжеров проявляется в неравномерном срабатывании. Распределительный клапан WMU может работать нормально в течение десятков циклов, а затем внезапно перестать переключаться. Или вы можете заметить увеличение требуемой силы срабатывания. Это происходит потому, что контактные поверхности между кулачком и роликом со временем изнашиваются, особенно без достаточной смазки. Металлические частицы от этого износа затем циркулируют по вашей системе, ускоряя износ других компонентов. Профилактика заключается в обеспечении наличия в гидравлической жидкости надлежащей смазочной пленки и регулярной проверке соосности. При значительном износе замена обычно более рентабельна, чем попытка ремонта.
Пружинный отказ встречается реже, но более драматичен. Если возвратная пружина сломается или заклинит, гидрораспределитель WMU застрянет во включенном положении и не вернется в нейтральное положение. Ваш машинный цикл останавливается, часто в неудобном или небезопасном положении. Именно из-за этого режима отказа многие системы включают в себя резервные функции безопасности, а не полагаются исключительно на клапан. Регулярный осмотр помогает выявить усталость пружины до ее полного выхода из строя, а многие программы технического обслуживания включают профилактическую замену пружины по времени или на циклической основе.
Гидравлический удар создает проблемы, которые могут быть не сразу очевидны. Когда гидрораспределитель WMU внезапно меняет положение, это создает кратковременные скачки давления в линиях. Эти шипы создают шум, ускоряют усталость компонентов и могут вызвать кавитационные повреждения. Вы услышите это как стук или стук в гидравлических линиях. Решение включает установку дроссельных клапанов или демпферов ударов в напорную линию, чтобы замедлить изменения расхода. Это создает некоторый дополнительный перепад давления, поэтому вам необходимо учитывать это при проектировании вашей системы.
Стратегии обслуживания, которые действительно работают
Поддержание надежной работы гидрораспределителя WMU не требует экзотических инструментов или повышения квалификации, но требует последовательности. Самая важная задача по техническому обслуживанию одновременно и самая простая: поддерживать чистоту гидравлической жидкости. Меняйте жидкость в соответствии с рекомендациями производителя, а не только тогда, когда она выглядит грязной. Гидравлическое масло со временем химически разлагается, даже если оно все еще кажется чистым. Используйте фильтры, рассчитанные на ваше приложение, и меняйте их по расписанию.
Регулярно контролируйте давление в системе. Внезапное падение давления может указывать на внутреннюю утечку в клапане. Постепенная потеря давления в течение недель или месяцев предполагает деградацию уплотнения. Заблаговременное обнаружение этих тенденций позволяет запланировать техническое обслуживание во время планового простоя, а не заниматься аварийным отключением.
Обратите внимание на необычные звуки. Распределительный клапан WMU должен работать тихо, за исключением легкого щелчка при смене положения. Скрежетание, визг или стук указывают на проблемы. Скрежет обычно означает загрязнение, визг указывает на недостаточную смазку, а стук сигнализирует о гидравлическом ударе.
Проверяйте состояние кулачка и ролика во время плановых проверок. Ищите признаки износа, задиров или деформации. Изношенная поверхность кулачка все равно может вызвать срабатывание клапана, но создает ударную нагрузку, которая ускоряет внутренний износ. Ролик должен свободно вращаться на подшипнике. Если он замерз на месте, кулачок тянется по поверхности ролика, а не катится плавно, создавая чрезмерный нагрев и износ.
Ведите подробные записи технического обслуживания. Отмечайте, когда вы меняете фильтры, когда промываете систему, и любые симптомы, которые вы наблюдаете. Часто возникают закономерности, которые помогают предсказать проблемы до того, как они приведут к сбоям. Например, если вы заметили, что застревание золотника имеет тенденцию происходить примерно после 10 000 циклов, вы можете запланировать профилактическую замену через 8 000 циклов.
OEM против совместимых альтернатив: правильный выбор
Рынок гидрораспределителей предлагает как продукцию производителей оригинального оборудования, так и совместимые альтернативы. Bosch Rexroth устанавливает стандарты в качестве основного OEM-производителя клапанов WMU, десятилетиями доказав свою эффективность в различных отраслях. Их клапаны используются в самых разных областях: от строительного оборудования до химических перерабатывающих заводов, от аэрокосмического наземного оборудования до морских систем.

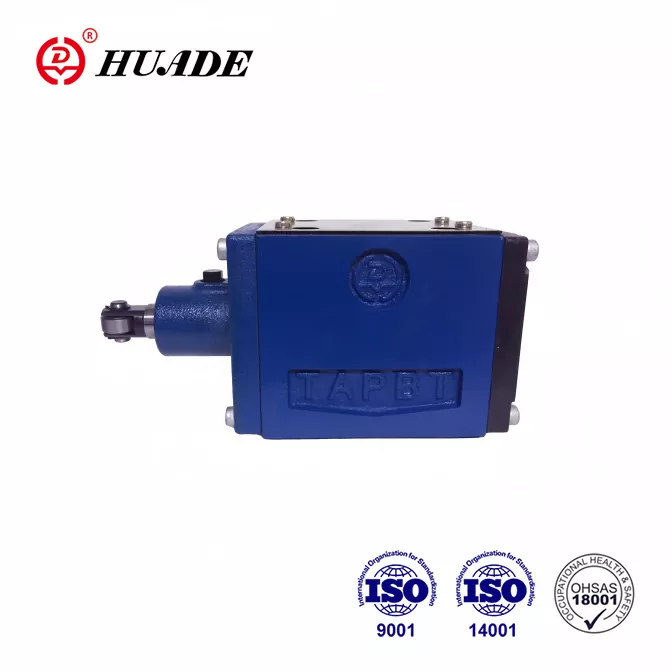

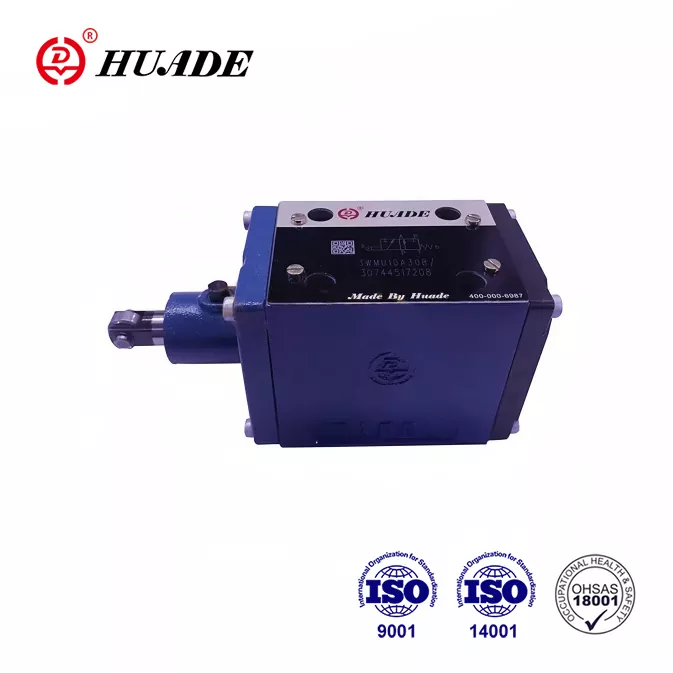

Совместимые производители, такие как Huade Hydraulic, производят клапаны, соответствующие одним и тем же стандартам и предлагающие взаимозаменяемый монтаж. Эти альтернативы обычно стоят на 20–30 процентов дешевле, чем OEM-продукты, что звучит привлекательно, если вы управляете бюджетом. Реальный вопрос заключается в том, имеет ли смысл такая экономия средств для вашего конкретного применения.
Для критически важных систем, где отказ создает угрозу безопасности или чрезвычайно дорогостоящие простои, целесообразно использовать OEM-клапаны. Представьте себе гидрораспределитель WMU, управляющий рулевым управлением морского судна или позиционирующий тяжелые грузы на сталелитейном заводе. Премия, которую вы платите за OEM-качество, является страховкой от катастрофических издержек, связанных с отказом. OEM-клапаны обычно показывают лучшую производительность в условиях высокой вибрации и сохраняют свои характеристики в течение большего количества циклов.
Для менее критических применений с меньшими рабочими циклами совместимые клапаны могут оптимизировать общую стоимость владения. Распределительный клапан WMU, обеспечивающий последовательность работы низкоскоростного пресса в цехе, не сталкивается с теми же требованиями, что и клапан непрерывного производства. Экономия средств за счет совместимых клапанов позволяет хранить запасные части или модернизировать другие компоненты системы. Просто убедитесь, что вы покупаете у надежных поставщиков, которые действительно соответствуют заявленным ими стандартам и могут предоставить документацию.
Разумная стратегия предполагает использование двойного источника. Используйте гидрораспределители OEM на критических путях, где отказ останавливает производство или создает проблемы с безопасностью. Укажите совместимые клапаны для второстепенных функций, где вы можете позволить себе немного снизить надежность. Такой подход позволяет сбалансировать риск и затраты по всему предприятию.
Реальные приложения, в которых превосходит WMU
Распределительный клапан WMU отлично подходит для применений, где требуется механическое определение положения, а электрические компоненты могут быть проблематичными. Станки являются прекрасным примером. Когда стол фрезерного станка перемещается в конечное положение, кулачок на столе контактирует с клапаном WMU, запуская следующую операцию. Механическая природа этого взаимодействия надежно работает даже при наличии брызг охлаждающей жидкости, металлической стружки и изменений температуры, которые могут мешать работе электрических датчиков.
В пуансонных прессах и штамповочном оборудовании широко используются гидрораспределители для операций последовательности. На поршне пресса установлены кулачки, которые приводят в движение клапаны в определенных положениях во время хода. Один клапан может сигнализировать о закрытии матрицы для контура удержания. Другой может вызвать выброс детали. Третий может контролировать ворота безопасности. Эти механические блокировки обеспечивают надежную последовательность действий без сложного программирования и использования электрических панелей, которые увеличивают стоимость и увеличивают количество отказов.
Металлургическое оборудование работает в самых суровых промышленных условиях, которые только можно себе представить. Прокатные станы, кузницы и системы термообработки сочетают в себе высокие температуры, сильное загрязнение и сильную вибрацию. Распределительный клапан WMU справляется с этими условиями лучше, чем альтернативы с электрическим приводом. Механическое срабатывание не учитывает электромагнитные помехи, пыль или экстремальные температуры, которые могут вывести из строя электронные компоненты.
Морские и морские применения ценят надежность механического привода. Солевые брызги, влага и постоянная вибрация вредят электрическим системам кораблей и платформ. Гидрораспределитель WMU, управляющий палубным оборудованием или системами рулевого управления, обеспечивает надежную работу без проблем с коррозией. Механическая природа также упрощает обслуживание, поскольку вам не нужно специализированное электронное диагностическое оборудование.
В системах погрузочно-разгрузочных работ используются клапаны WMU для концевых упоров и определения положения. Гидравлический подъемный цилиндр выдвигается до тех пор, пока не достигнет заданного положения, где кулачок приводит в действие клапан, останавливая движение или сигнализируя о готовности к следующей операции. Эта механическая обратная связь является немедленной и не зависит от схем синхронизации или датчиков, которые могут выйти за пределы калибровки.
Рекомендации по проектированию системы для оптимальной производительности
Интеграция гидрораспределителя WMU в вашу гидравлическую систему требует не только самого клапана, но и мышления. Клапан взаимодействует со всеми остальными компонентами, поэтому выбор конструкции на уровне системы влияет на производительность и надежность.
Конструкция напорной линии имеет большее значение, чем думают многие инженеры. Когда распределительный клапан WMU меняет положение, он создает переходные процессы потока, которые могут вызвать скачок давления во всей системе. Эти скачки давления создают нагрузку на каждый компонент и создают стук, часто слышимый в гидравлических системах. Добавление небольшого отверстия или дроссельного клапана в напорную линию сглаживает эти переходные процессы. Компромиссом является дополнительный перепад давления и некоторое выделение тепла, но снижение ударной нагрузки значительно продлевает срок службы компонентов.
Пропускная способность требует тщательного подбора. Распределительный клапан WMU поставляется в разных размерах именно потому, что один размер не подходит для всех применений. Недостаточный размер приводит к чрезмерному перепаду давления, что приводит к потере мощности и выделению тепла. Ваши приводы реагируют медленно, и клапан перегревается. Увеличение размера кажется более безопасным, но оно стоит больше денег, чем необходимо, и может фактически создать проблемы с управлением в некоторых приложениях. Тщательно рассчитайте требования к максимальному расходу и выберите следующий стандартный размер.
Фильтрация заслуживает большего внимания, чем обычно. Распределительный клапан WMU имеет малые зазоры между золотником и отверстием, обычно измеряемые в микронах. Частицы меньшего размера, чем улавливают стандартные системные фильтры, все равно могут вызывать проблемы. Рассмотрите возможность установки высокоэффективного фильтра непосредственно перед критически важными клапанами. Дополнительный перепад давления минимален, а защита от загрязнения окупается увеличением срока службы компонентов.
Место установки влияет как на производительность, так и на доступ для обслуживания. Размещение гидрораспределителя WMU на видном месте во время работы помогает устранить неполадки. Возможность визуально подтвердить, что кулачок правильно контактирует с роликом, экономит часы, когда цепи не работают должным образом. В то же время постарайтесь свести к минимуму водопроводные прокладки между клапаном и приводами, которыми он управляет. Каждый дополнительный фут шланга или трубки увеличивает перепад давления, потенциальные точки утечки и объем захваченной жидкости, что замедляет реакцию.
Будущее механического управления направлением движения
Глядя на более широкие тенденции в области гидравлических систем, вы можете задаться вопросом о долгосрочном месте гидрораспределителя WMU. Электрогидравлические пропорциональные клапаны и электронное управление предлагают сложные возможности, с которыми не могут сравниться механические клапаны. Тем не менее, механическое приведение в действие не устареет в ближайшее время.
Преимущество надежности механических систем остается убедительным для определенных приложений. Когда отказ невозможен и простота имеет значение, побеждает прямое механическое приведение в действие. Отрасли промышленности с суровыми условиями продолжают выбирать гидрораспределитель WMU, поскольку он работает там, где не работает электроника. Не нужно обновлять программное обеспечение, не повреждать прошивку и не нужно перекалибровывать датчики.
Соображения стоимости также отдают предпочтение механическим клапанам для многих применений. Базовый гидрораспределитель WMU стоит лишь часть того, что вы заплатили бы за эквивалентную электронную систему. Если учесть время установки, программирование и текущее обслуживание, общая разница в стоимости становится еще более заметной. Для приложений, где достаточно простого двухпозиционного управления, тратить дополнительные деньги на пропорциональное управление не имеет смысла.
Стандартизация продолжает совершенствоваться, что делает гидрораспределитель WMU более универсальным. Поскольку производители применяют общие схемы монтажа и конфигурации портов, вы получаете больше свободы для смешивания и сочетания компонентов от разных поставщиков. Эта конкуренция стимулирует как инновации, так и снижение затрат, принося пользу конечным пользователям.
Принятие решения о выборе
Выбор правильного гидрораспределителя WMU для вашего применения сводится к согласованию технических характеристик с требованиями с учетом общей стоимости владения. Начните с четкого определения того, для чего вам нужен клапан. Какое давление и расход он должен выдерживать? С какими экологическими условиями он столкнется? Сколько циклов в день он будет выполнять? Каковы последствия неудачи?
Определив требования, оцените варианты как OEM, так и совместимых производителей. Запрашивайте полную техническую документацию, а не только маркетинговую литературу. Найдите реальные кривые производительности, габаритные чертежи и рекомендации по техническому обслуживанию. Будьте осторожны с поставщиками, которые не могут предоставить подробные спецификации или делают заявления, которые кажутся слишком хорошими, чтобы быть правдой.
Рассмотрим общую картину затрат, помимо покупной цены. Более дешевый клапан, который требует замены в два раза чаще, не экономит деньги. Учитывайте время установки, наличие запасных частей, качество технической поддержки и потенциальные затраты из-за простоя. Иногда платить больше вперед за OEM-распределитель WMU имеет экономический смысл. В других случаях совместимая альтернатива оптимизирует ценность.
Не забывайте о поддержке и обслуживании. Легко ли получить запасные части? Предоставляет ли производитель техническую поддержку, если у вас есть вопросы? Есть ли местные дистрибьюторы, которые имеют запасы клапанов и могут быстро доставить их, если вам потребуется экстренная замена? Эти факторы часто имеют большее значение, чем небольшая разница в ценах.
Гидрораспределитель WMU представляет собой проверенную технологию, которая продолжает хорошо служить промышленной гидравлике. Его механическая простота обеспечивает надежность в сложных условиях, где более сложные альтернативы не справляются. Понимая, как работают эти клапаны, какие характеристики имеют значение и как их правильно обслуживать, вы сможете эффективно использовать их в своих системах и поддерживать их работу в течение многих лет. Независимо от того, проектируете ли вы новую машину или обслуживаете существующее оборудование, гидрораспределитель WMU заслуживает рассмотрения как надежное и экономичное решение для управления гидравлическим потоком.
