При работе с гидравлическими системами выбор правильного гидрораспределителя может улучшить или разрушить вашу работу. Направленный регулирующий клапан WMM 10 от Bosch Rexroth стал популярным выбором в промышленных условиях, и не зря. Этот клапан с ручным управлением выдерживает высокое давление и высокую скорость потока, сохраняя при этом надежность, с которой трудно сравниться.
Что выделяет WMM 10
Гидрораспределитель WMM 10 предназначен для ручного управления гидравлической жидкостью в промышленном оборудовании. Его отличает способность выдерживать давление до 315 бар в портах P, A и B, а скорость потока достигает 160 литров в минуту. Эти цифры имеют значение, поскольку они позволяют клапану управлять большими гидравлическими приводами без ущерба для времени отклика или точности.
Клапан имеет простую, но эффективную конструкцию. Когда вы перемещаете ручную рукоятку, она смещает внутренний золотник, который перенаправляет поток гидравлической жидкости. Такое прямое механическое соединение обеспечивает операторам немедленную обратную связь и контроль, что особенно ценно во время настройки машины или в экстренных ситуациях. Время переключения обычно составляет от 10 до 45 миллисекунд, в зависимости от вязкости масла и силы, которую вы прикладываете к рукоятке.
Понимание технических характеристик
Распределительный клапан WMM 10 соответствует стандарту размеров NG10, также известному как D05 или CETOP 5. Эта стандартизация означает, что клапан может заменить другие клапаны NG10 без модификации монтажной пластины. Клапан весит от 3,3 до 4,4 кг и может быть установлен в любом положении, что обеспечивает гибкость при проектировании системы.
Одна деталь, которую часто упускают из виду, — это предел давления в обратном порту. В то время как рабочие порты могут выдерживать давление 315 бар, максимальное давление Т-порта (обратная линия) составляет 160 бар. Эта разница имеет значение при проектировании гидравлического контура. Скачки высокого давления в возвратной линии могут привести к застреванию или неожиданному перемещению золотника, поэтому многие инженеры проектируют специальные возвратные линии низкого давления для систем, использующих направляющий клапан WMM 10.
Рабочая сила, необходимая для переключения клапана, зависит от конфигурации. Для моделей с пружинным возвратом требуется усилие от 18 до 20 Ньютонов, а для версий с фиксатором (обозначенных буквой «F» в коде модели) — от 30 до 40 Ньютонов. Функция фиксации фиксирует золотник в нужном положении, что полезно, когда вам нужно поддерживать настройку клапана, не удерживая ручку.
Как прочитать код модели
Понимание кода модели поможет вам заказать правильный клапан. Типичный код, такой как 4WMM10E5X/F, разбивается на определенные компоненты. «4» означает четыре порта, «WMM» означает, что это рычажный клапан с ручным управлением, «10» относится к размеру NG10, «E» описывает конфигурацию золотника (в данном случае все порты заблокированы в нейтральном положении), «5X» указывает на серию компонента, а «F» означает, что он имеет фиксирующий механизм.
Символ катушки существенно влияет на поведение вашей системы. Золотник «E» блокирует все порты в нейтральном положении, что предотвращает смещение приводов. Золотник W соединяет все порты с баком в нейтральном положении, что разгружает насос и уменьшает перегрев. Золотник «J» создает последовательную цепь, подходящую для работы на низкой скорости. Выбор неправильного типа спула может привести к проблемам с производительностью, поэтому стоит потратить время на понимание потребностей вашей системы.
Совместимость гидравлической жидкости
Гидрораспределитель WMM 10 работает с различными гидравлическими жидкостями, но к каждому типу предъявляются особые требования. Стандартные минеральные масла, такие как HL или HLP, работают с уплотнениями из NBR или FKM и нормально работают во всем диапазоне давлений. В биоразлагаемых вариантах, таких как жидкости HETG, также используются уплотнения из NBR или FKM, тогда как для жидкостей HEES особенно требуются уплотнения из FKM.
Водосодержащие огнестойкие жидкости (ГФУ) представляют собой особые проблемы. При использовании жидкостей HFC с гидрораспределителем WMM 10 необходимо ограничить перепад давления до 50 бар вместо обычных 315 бар. Ожидаемый срок службы клапана также снижается на 50–100 процентов при использовании жидкостей HFC. Вам также необходимо предварительно нагрузить возвратный порт примерно до 20 процентов рабочего перепада давления, чтобы предотвратить кавитацию. Эти дополнительные требования увеличивают общую стоимость владения, поэтому учтите это при своем решении, если вы рассматриваете жидкости HFC.
Диапазон рабочих температур зависит от материала уплотнения. Уплотнения из NBR работают при температуре от минус 30 до плюс 80 градусов Цельсия для самой жидкости, тогда как температура окружающей среды должна оставаться в диапазоне от минус 20 до плюс 70 градусов Цельсия. Уплотнения FKM предлагают несколько разные диапазоны температуры жидкости: от минус 20 до плюс 80 градусов Цельсия.
Поддержание чистоты вашей системы
Чистота масла имеет огромное значение для работы клапана. Для гидрораспределителя WMM 10 требуется чистота жидкости класса 20/18/15 по ISO 4406 или выше. Это может показаться техническим излишним, но загрязнение является основной причиной застревания золотника в клапанах с ручным управлением. Даже мелкие частицы могут заклинивать между золотником и отверстием, вызывая зависание клапана или его медленное движение.
Установка качественной системы фильтрации окупится в долгосрочной перспективе. Среднее время до опасного отказа клапана (MTTFd) достигает 150 лет в чистых условиях, что показывает, что клапан сам по себе чрезвычайно надежен. Большинство неисправностей связано с внешними факторами, такими как загрязненное масло, неправильная установка или эксплуатация за пределами указанного диапазона давления.
Распространенные проблемы и решения
Залипание золотника является наиболее частой проблемой гидрораспределителя WMM 10. Обычно это происходит, когда вокруг золотника скапливаются частицы или при работе при низких температурах с высоковязким маслом. Решение включает поддержание надлежащей чистоты масла и поддержание вязкости гидравлической жидкости в диапазоне от 2,8 до 500 квадратных миллиметров в секунду.
Неожиданное перемещение золотника в версиях с фиксатором может произойти, когда скачки давления в возвратной линии превысят удерживающую силу в 30–40 Ньютонов. Это создает угрозу безопасности, поскольку клапан может изменить положение без вмешательства оператора. Эту проблему решает установка обратного клапана на обратной линии или проектирование отдельного обратного контура низкого давления.
Утечка через уплотнения развивается со временем по мере их износа в результате нормальной эксплуатации. Регулярная проверка выявляет это раньше, прежде чем небольшие утечки станут серьезными проблемами. При замене уплотнений убедитесь, что материал уплотнений соответствует типу вашей гидравлической жидкости.
Цены и альтернативы
Направленный регулирующий клапан WMM 10 от Bosch Rexroth обычно стоит от 1091 до 1114 долларов США за OEM-запчасти. Эта цена отражает инженерное качество и сертификацию, присущие бренду Rexroth. Более дешевые альтернативы от таких производителей, как Huade, стоят от 38 до 132 долларов США и заявляют о совместимости с NG10, но они сопряжены с риском.

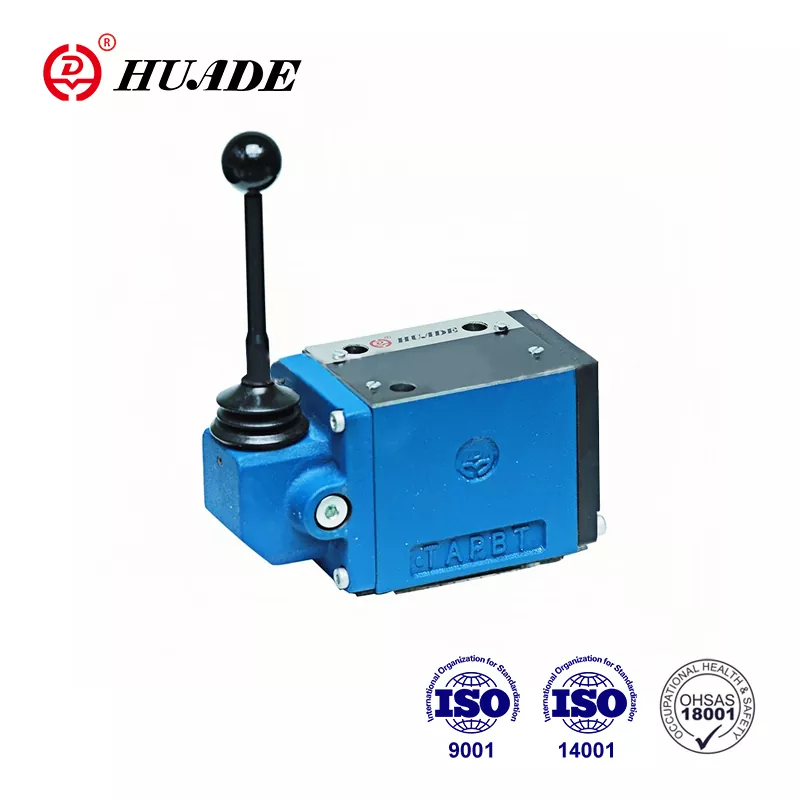

Китайские производители выпускают функционально аналогичные клапаны по гораздо более низким ценам. Huade предлагает эквивалент WMM 10, который соответствует базовым характеристикам: давление 315 бар и расход 160 литров в минуту. Возникает вопрос, оправдывает ли экономия потенциальных рисков, связанных с точностью, качеством документации и долгосрочной поддержкой.
При сравнении альтернатив обращайте пристальное внимание на фактические характеристики, а не только на номер модели. Некоторые клапаны NG6 используют аналогичные соглашения об именах, но пропускают только 80 литров в минуту, что может стать узким местом в вашей системе. Убедитесь, что любая альтернатива действительно обеспечивает производительность 160 литров в минуту, что делает гидрораспределитель WMM 10 подходящим для более крупных приводов.
Рекомендации по установке
Правильная установка гидрораспределителя WMM 10 начинается с монтажной поверхности. Клапан монтируется на монтажную плиту, соответствующую стандартам DIN 24340 A или ISO 4401-05-04-0-05. Затяните монтажные болты согласно спецификации и используйте подходящие уплотнения между клапаном и монтажной плитой. Даже небольшие ошибки при установке могут привести к внутренней утечке или снижению производительности.
Размер трубы имеет большее значение, чем многие думают. Когда скорость потока приближается к 160 литрам в минуту, трубопровод недостаточного размера приводит к чрезмерным перепадам давления и перегреву. Обратная линия особенно нуждается в правильном выборе размеров из-за более низкого номинального давления в Т-образном отверстии.
Для систем с высокими переходными скоростями потока установка дроссельного картриджа в канал P предотвращает ударные волны и кавитацию. Картридж B08 с отверстием 0,8 мм является хорошей отправной точкой, хотя для вашего конкретного применения может потребоваться корректировка. Это небольшое дополнение значительно продлевает срок службы клапана в системах с резкими изменениями нагрузки.
Стратегия обслуживания
Проактивный подход к техническому обслуживанию максимально увеличивает потенциальный срок службы гидрораспределителя WMM 10 до 150 лет. Регулярный анализ масла выявляет проблемы загрязнения до того, как они повредят клапан. Тестирование должно включать как минимум количество частиц, вязкость и содержание влаги.
Интервалы замены фильтров зависят от условий эксплуатации и степени загрязнения. В средах с высоким содержанием пыли может потребоваться ежемесячная замена фильтров, тогда как в чистых промышленных условиях может потребоваться несколько месяцев. Не ждите срабатывания сигнализации перепада давления перед заменой фильтров, поскольку некоторые повреждения могут уже произойти.
Замена уплотнений осуществляется по предсказуемому графику, основанному на часах работы и циклах давления. Наличие запасных комплектов уплотнений под рукой сокращает время простоя при необходимости замены. Документируйте свои действия по техническому обслуживанию, чтобы установить закономерности, которые помогут прогнозировать будущие потребности.
Когда выбирать WMM 10
Направленный регулирующий клапан WMM 10 отлично подходит для применений, где ручное управление имеет преимущества перед электрическим приводом. Процедуры настройки машины часто выигрывают от непосредственного ощущения и мгновенного реагирования ручных клапанов. Системы аварийного отключения также предпочитают ручные клапаны, поскольку они работают даже при сбоях в электроснабжении.
Крупное строительное оборудование, станки и прессы представляют собой типичные области применения WMM 10. Сочетание высокого давления и высокой скорости потока удовлетворяет требованиям больших гидравлических цилиндров и двигателей. Опция фиксации хорошо подходит для позиционирования приложений, в которых вам необходимо заблокировать настройку во время выполнения других задач.
Однако клапан не идеален для каждой ситуации. Вместо этого в автоматизированных системах, требующих дистанционного управления, следует использовать клапаны с электроприводом. В приложениях, требующих точного управления расходом, помимо простого включения-выключения, могут потребоваться пропорциональные клапаны. Понимание этих ограничений поможет вам выбрать правильный клапан для ваших конкретных потребностей.
Заключительные соображения
Гидрораспределитель WMM 10 представляет собой проверенную гидравлическую технологию, которая при правильном применении обеспечивает надежную работу. Его номинальное давление 315 бар и пропускная способность 160 литров в минуту делают его одним из наиболее эффективных ручных клапанов в размерном классе NG10. 150-летний показатель MTTFd отражает надежную разработку, хотя для достижения этого необходимо уделять внимание чистоте системы и правильному обслуживанию.
При проектировании новой системы или замене существующего клапана сосредоточьтесь на том, чтобы возможности клапана соответствовали вашим фактическим требованиям. Не думайте, что более высокие характеристики всегда означают лучшую производительность. Правильно подобранный и обслуживаемый гидрораспределитель WMM 10 прослужит дольше большинства машин, которыми он управляет.
Решение между OEM и альтернативными поставщиками в конечном итоге зависит от вашей толерантности к риску и расчета общей стоимости. Первоначальная разница в цене выглядит привлекательно, но учитывайте стоимость технической поддержки, качества документации и гарантийного обслуживания. Для критически важных приложений, где простой влечет за собой высокие затраты, вариант OEM обычно имеет финансовый смысл, несмотря на более высокую первоначальную цену.
Понимание технических деталей гидрораспределителя WMM 10 поможет вам принять обоснованные решения относительно технических характеристик, установки и технического обслуживания. Эти знания напрямую приводят к повышению производительности системы и увеличению срока службы компонентов, что в конечном итоге улучшает вашу прибыль.
