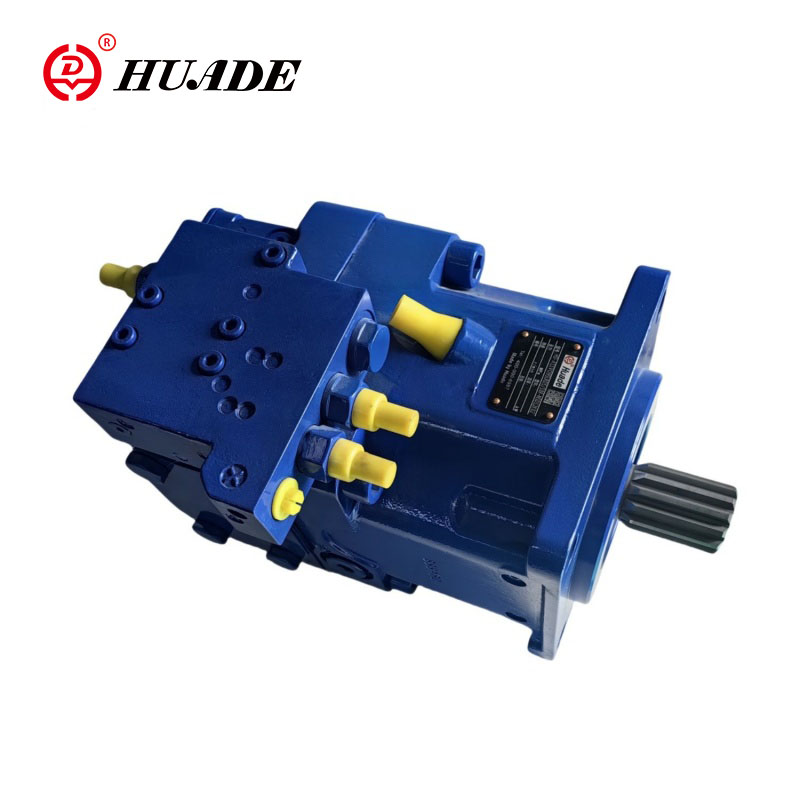

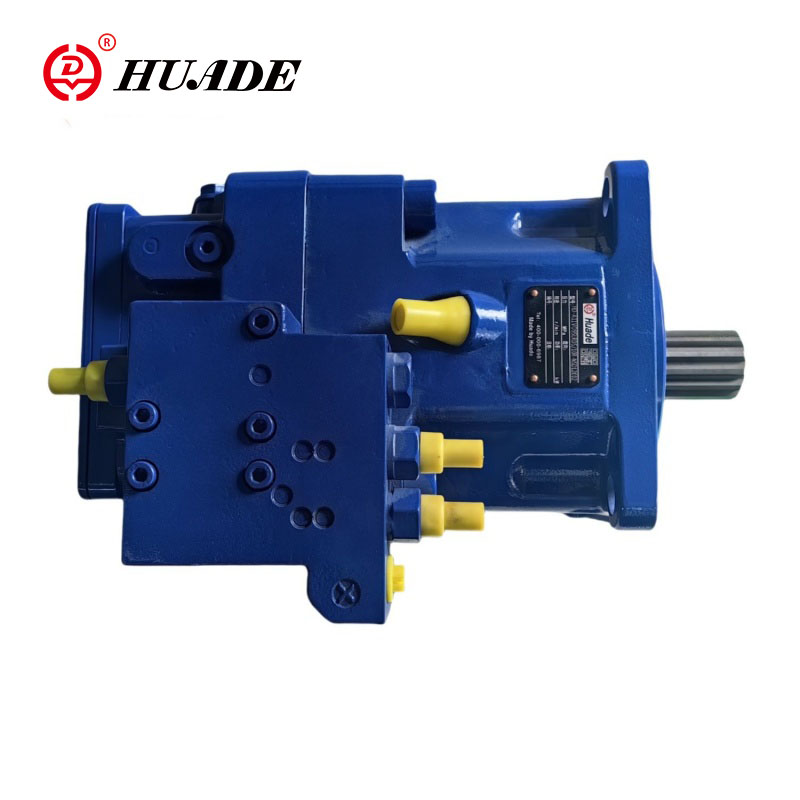

Аксиально-поршневой регулируемый насос A11VO

Аксиально-поршневой регулируемый насос с наклонной пластиной марки Huade A11VO используется для гидростатической трансмиссии в гидравлических системах с открытым контуром. Производительность этого аксиально-поршневого насоса пропорциональна скорости передачи и рабочему объему. Регулируя угол наклонной шайбы, можно бесступенчато изменять расход. Насос A11VO по производительности не уступает насосу Rexroth.

Параметры продукта аксиально-поршневого регулируемого насоса A11VO

• Диапазон рабочего давления

◇Вход ----- Абсолютное давление в порту S (порт всасывания)

Версия без подкачивающего насоса

Пабс мин--------- 0,8 бар

Пабс макс---------- 30 бар

Если давление > 5 бар, обратитесь в компанию Huade Hydraulic.

Версия с подкачивающим насосом

Пабс мин---------- 0,6 бар

Пабс макс---------- 2 бар

◇Максимально допустимая скорость (ограничение скорости)

Допустимая скорость при увеличении входного давления pabs на всасывающем патрубке S или при Vg ≤Vg max

◇Выпуск ----Давление в порту A или B

Номинальное давление pN---------- 350 бар

Максимальное давление Pmax ----------400 бар

Номинальное давление: Максимальное расчетное давление, при котором обеспечивается усталостная прочность.

Максимальное давление: Макс. рабочее давление, допустимое кратковременно (t <1 с).

◇Минимальное рабочее давление

В сервисной линии насоса требуется минимальное рабочее давление pB min в зависимости от скорости, угла поворота и рабочего объема (см. диаграмму).

◇Давление слива корпуса

Давление слива картера в портах T1 и T2 может быть максимум на 1,2 бар выше давления на входе в порт S, но не выше PL абс. макс --------------2 бар.

Требуется неограниченная полноразмерная дренажная линия непосредственно в резервуар.

◇Температурный диапазон уплотнительного кольца вала

Уплотнительное кольцо вала из FKM допускается при температуре слива из корпуса от -25℃до +115℃.

•Примечание:

Для применений при температуре ниже -25°C необходимо уплотнительное кольцо вала из NBR (допустимый диапазон температур: от -40°C до +90°C).

В заказе укажите уплотнительное кольцо вала из NBR открытым текстом.

Характеристики продукта и применение аксиально-поршневого регулируемого насоса A11VO

Функции:

▶Регулируемый аксиально-поршневой насос с наклонным диском для гидростатических приводов в гидросистеме открытого типа.

▶Предназначен в первую очередь для использования в мобильных приложениях.

▶Насос работает в режиме самовсасывания, с наддувом бака или с дополнительным встроенным подкачивающим насосом (крыльчаткой).

▶Доступен широкий спектр вариантов управления, отвечающих любым требованиям применения.

▶Опция управления мощностью регулируется снаружи, даже когда насос работает,

▶Проходной привод подходит для объединения шестеренчатых и аксиально-поршневых насосов до одинакового уровня, т.е. 100% проходного привода.

▶Выходной поток пропорционален скорости привода и бесступенчато варьируется от qv max до qv min = 0.

Приложение:

Аксиально-поршневой регулируемый насос Huade A11VO широко используется в инженерном машиностроении и оборудовании легкой промышленности, металлургическом и горнодобывающем оборудовании, судах, наземном оборудовании гражданской авиации, нефтяном и нефтехимическом оборудовании, строительной и шагающей технике.
