Распределение потока многопользовательского клапана

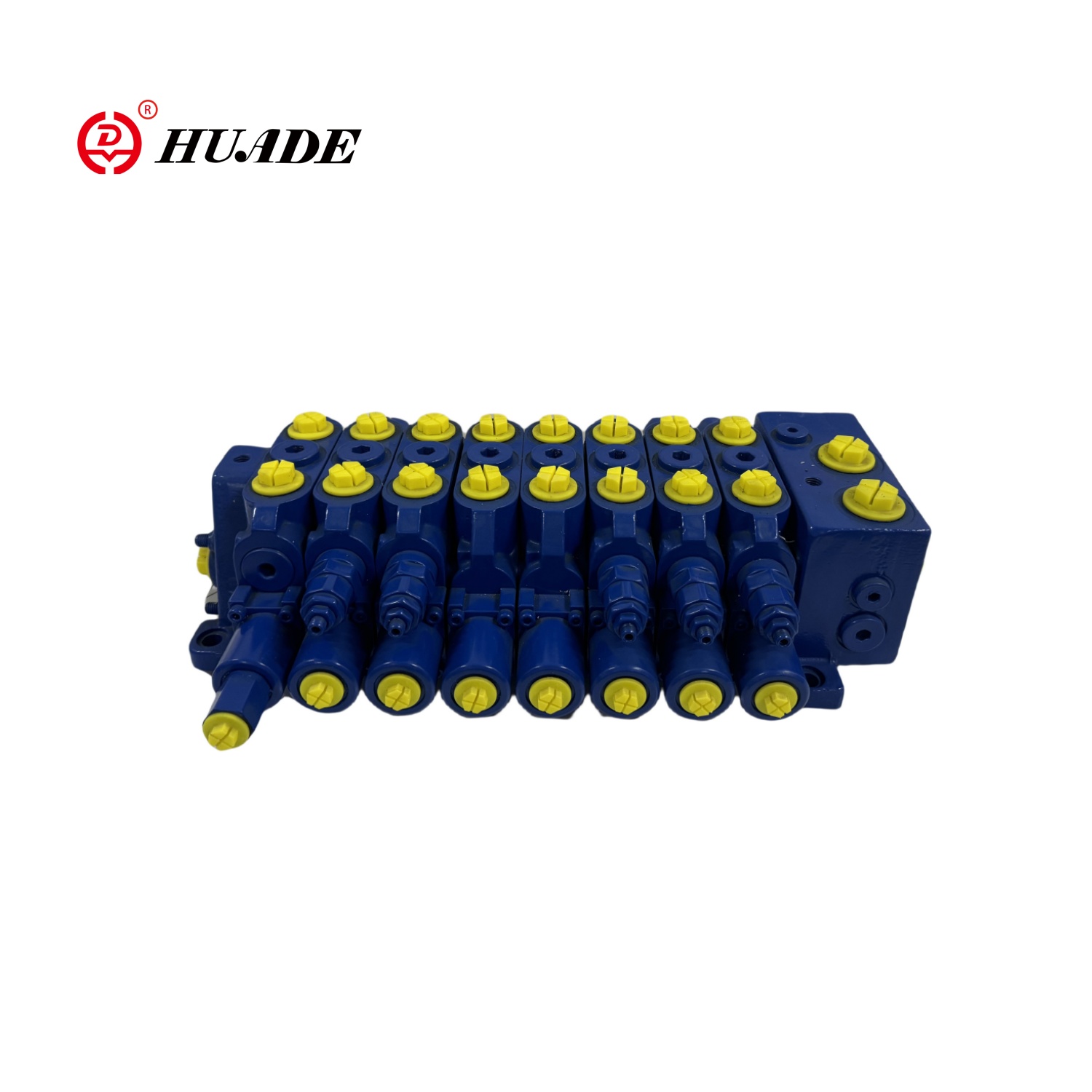

Model:MWVX12-1X

Huafilter в основном поставляет многоэтажный клапан Huade. Мы много лет сотрудничаем с гидравликой Huade и являемся уполномоченным дистрибьютором гидравлики Huade. У нас есть инженеры с многолетним опытом работы в гидравлической промышленности, которые могут обеспечить своевременную техническую поддержку и руководство по установке видео. Многопользовательские клапаны Huade Hydraulic, разделяющие потоки, имеют хорошее признание рынка с высоким качеством и хорошей ценой.

Отправить запрос PDF скачатьЗагрузить

Описание продукта

MWVX12-1X Многопользовательский клапан в основном применяется в таких областях, как строительный механизм, механизм вождения свай и другие. Он имеет функцию компенсации давления (компенсация после клапана). Распределение потока принимает режим распределения, независимого от нагрузки, известный как система LUDV (чувствительное нагрузку и разгрузку с помощью системы направленного клапана и насоса переменного смещения). Как в условиях недостаточно насыщения потока, так и в условиях насыщения все действия выполнения могут работать нормально. Продукт принимает модульную конструкцию, позволяющую гибкую комбинацию в соответствии с потребностями пользователей.

Параметр продукта распределения потока многопользовательский клапан

В целом
Масса	Цельный многопрофильный клапан (кг)	5.5
	Конечная тарелка	1.5
	Импорт нефти	7
Место установки		Любое место
Тип нефтяного порта		Резьбое соединение
Гидравлические параметры
Рейтинг поток	Нефтяной вход P (L/мин)	120
	Рабочий масляный порт A, B (L/мин)	70
Рейтинг давления	LS (бар)	250
Максимальное рабочее давление нефтяного порта	P (бар)	250
	A, B (бар)	300
	T (бар)	20
	A, B (бар)	35
Максимальное пилотное давление в нефтяном порту		Используйте кривую управления от 6 до 25 бар и обеспечить давление на входе масла (минимум 3 бар)
Диапазон
Гидравлическое масло		DIN51524 Минеральное масло или VDMA24569 HEES
Диапазон температуры гидравлического масла (℃)		-20 до 80
Диапазон вязкости V мм2/с		От 10 до 380
Допустимый уровень загрязнения гидравлического масла		20/18/16 Уровень
Уровень чистоты в соответствии с IS04406 (c)		Рекомендуется использовать фильтр с минимальной точностью фильтрации β10≥75
Руководство применения		Схема нефтяного порта
		P, t (a)	P, T (S)	М, Л.С.	A, B, P3	а, б
Трудочный затягивающий момент затягивание (нм)		50	70	20	50	20
Настройка давления системы		Установка с помощью LS Lister Lister Lister Clap
Примечание. Не распыляйте блок клапана непосредственно с помощью жидкости под давлением

Функции продуктов и применение многоэтажного клапана распределения потока

Функции:

Давление	300Bar
Поток	120 л/мин
Номинальное давление	250Bar (сторона насоса)
Номинальное давление	300Bar (сторона привода)

1. Нагрузить независимое распределение потока потока (LUDV)

Для переменных насосов/для насосов с фиксированным смещением

Встроенный клапан сдерживания нагрузки

Функция разгрузки

2. Характеристики отклика

3. Средство пикового значения

4. Переплескивание и охлаждение

5. риск кавитации

6. Группа Структура: вход нефти; может быть расширен с помощью подключения чипа (максимум 8 соединений с одной стороны, до 16 соединений с промежуточным соединением)

7. Контроль формы: гидравлический контроль; управление ручным потоком; Гидравлическое и ручное управление соединением

8. Нагрузить компенсацию давления; высокая повторяемость; Низкий гистерезис

9. Ограничитель хода ядра можно использовать для регулировки потока

10. Загрузить смягченный клапан: управляемый пилотом Compact Cartridge Clape с функцией пополнения масла

11.LS Функция ограничения давления: Используется для всего многопрофильного клапана

Приложение:

MWVX12-1X Многопользовательский клапан в основном применяется в таких областях, как строительный механизм, механизм вождения свай и другие.
