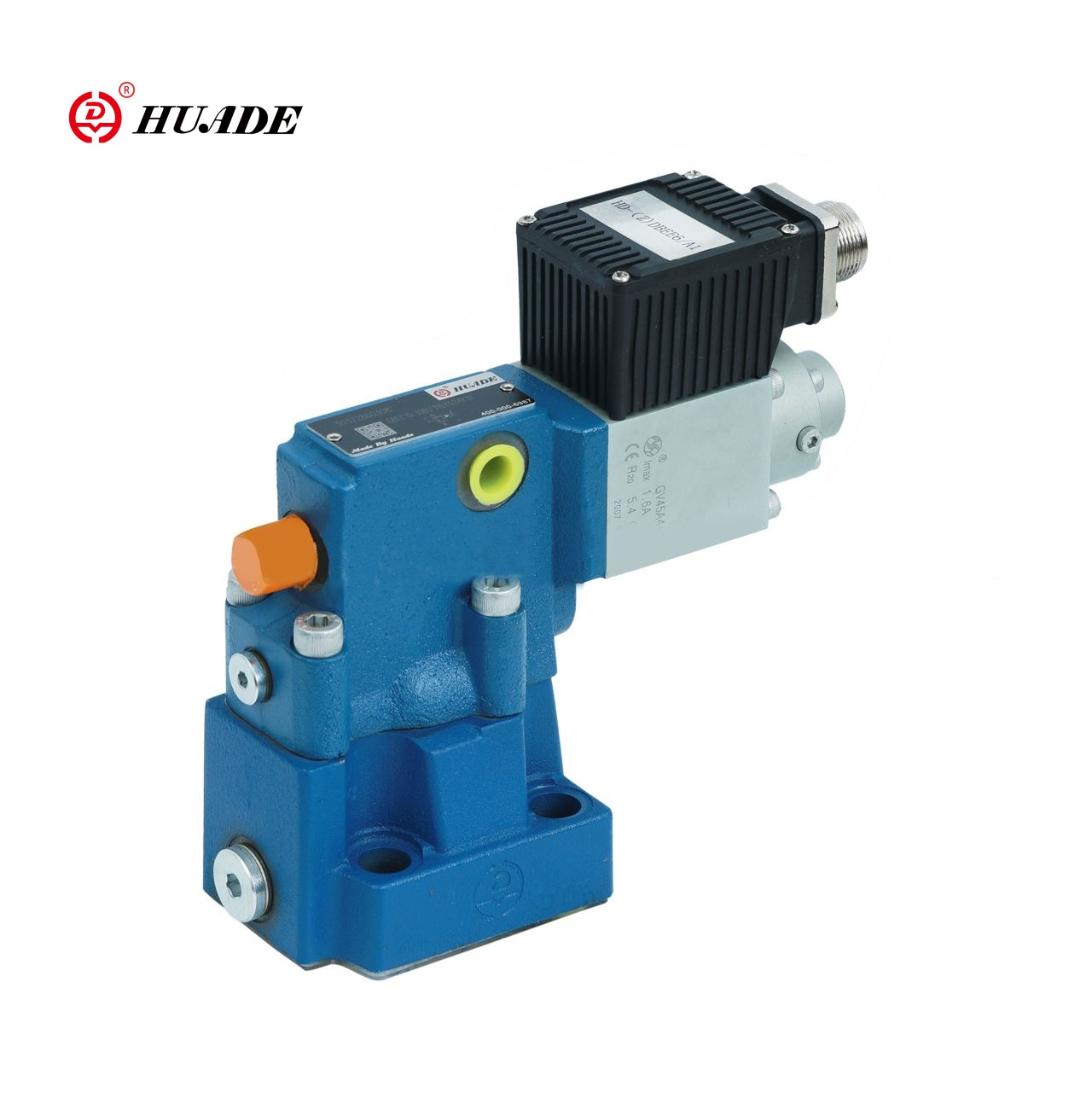

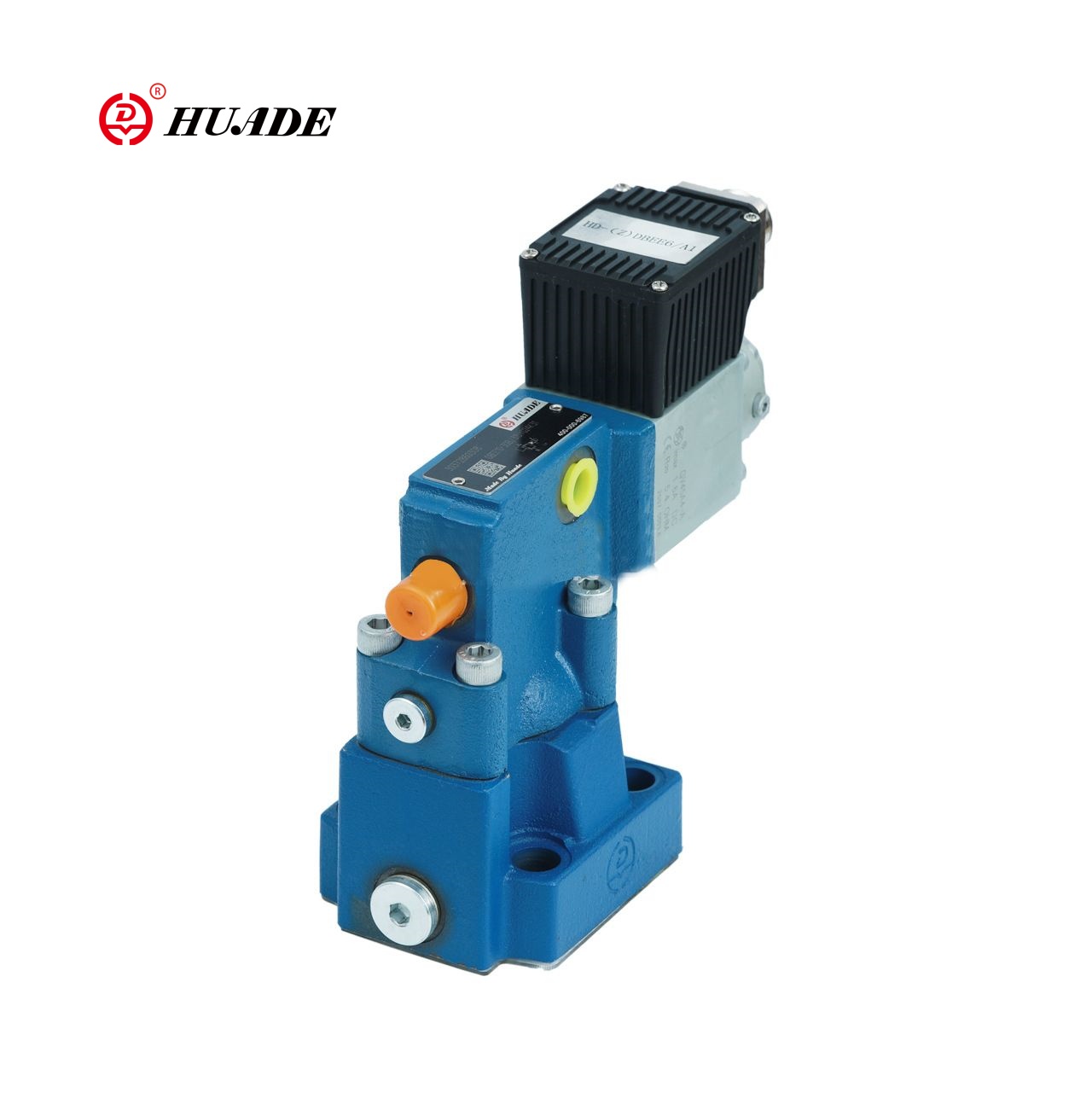

Пропорциональный клапан снятия давления zdbee-1x

Пропорциональный рельефный клапан ZDBEE-1X представляет собой управляемый пилотным рельефным клапаном, который обусловлен пропорциональным соленоидом для достижения беспрепятственного настройки и точного управления давлением системы. Этот пропорциональный клапан может полностью заменить ту же модель от Rexroth. Гидравлические клапаны Huade принимают те же стандарты, что и Рексрот, но цена ниже.

Параметр продукта пропорционального клапана смягчения давления zdbee-1x

Функция продукта и применение пропорционального клапана смягчения давления zdbee-1x

Функции:

▶ Клапан для ограничения давления системы

▶ Приведение в действие через пропорциональные соленоиды

▶ Для монтажа в подтчике или дизайна сэндвич -пластин

▶ Клапан и управление электроникой из одного источника

▶ Типы HD-Zdbee со встроенной управляющей электроникой

① Пример примера распределения кривой давления давления значения команды

«Независимо регулируемые рампы вверх и вниз

Приложение:

Пропорциональный рельефный клапан ZDBEE-1X подходит для гидравлических систем, которые требуют точного контроля давления, таких как инженерное оборудование, машины для литья под давлением, металлургическое оборудование и другие поля.

Функция и участок пропорционального клапана смягчения давления zdbee-1x

Пропорциональные клапаны смягчения давления, типы HD-DBE приводятся в действие с помощью пропорционального соленоида. Эти клапаны используются для ограничения давления системы. С этими клапанами можно безразлично отрегулировать давление системы, которое должно быть ограничено, по отношению к значению команды электрического.

Эти клапаны в основном состоят из пропорционального соленоида (1), корпуса (2), картриджа клапана (3), катушки (4) и пилотной поппер (8). Пропорциональный соленоид преобразует электрический ток пропорционально в механическую силу. Увеличение тока вызывает соответствующий рост силы соленоида. Камера соленоидной арматуры заполнена гидравлической жидкостью и сбалансирована. Настройка давления системы осуществляется через пропорциональные соленоиды (1) по отношению к значению команды. Давление, возникающее в результате системы в порту P, действует в правой части катушки (4). В то же время давление системы действует через линию управления (6), которая оснащена отверстием (5) на подпружиненной стороне катушки (4). Через дальнейший риф (7) давление системы действует на пилотную попету (8) против силы пропорционального соленоида (1). Как только давление системы достигло предварительного значения, пилотный Poppet (8) поднимает с сиденья. В зависимости от модели, пилотное масло теперь может вытекать извне через порт A (Y) или внутри в бак, это влияет на ограничение давления на пружине нагруженной стороной катушки (4). Если давление системы продолжает немного подниматься, то более высокое давление на правой стороне катушки толкает катушку влево в позицию управления P до T. при минимальном токе управления, соответствующим значению команды нулевым, будет установлено минимальное установочное давление.

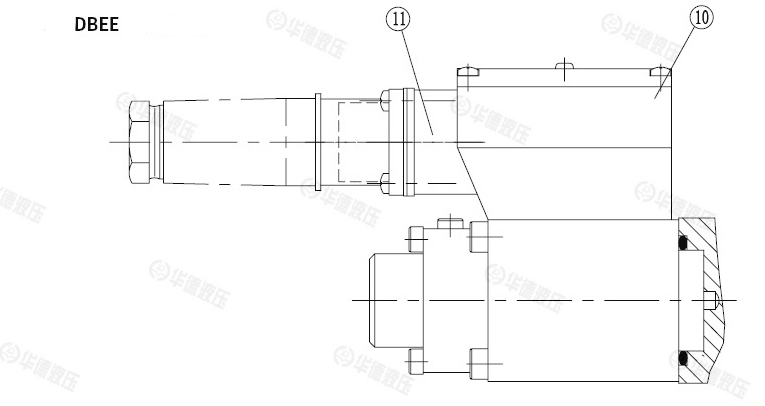

Структура пропорционального клапана смягчения давления zdbe-1x

Structure of  Proportional Pressure Relief Valve ZDBEE-1X

С точки зрения функциональной конструкции, пропорциональный клапан ZDBEE-1X в основном соответствует пропорциональным рельефным клапанам ZDBE. Единственное отличие состоит в том, что пропорциональный соленоид оснащен корпусом ⑩, в котором строится электронный контроллер. Питание и установленное точечное напряжение получены через подключаемый разъем (11).

Уставная кривая характеристики давления точки задается производителем на основе принципа минимальных допусков производства. Время рампа для повышения давления и уменьшения может быть независимо отрегулировано с использованием соответствующих потенциометров.

Символ пропорционального клапана смягчения давления zdbee-1x
