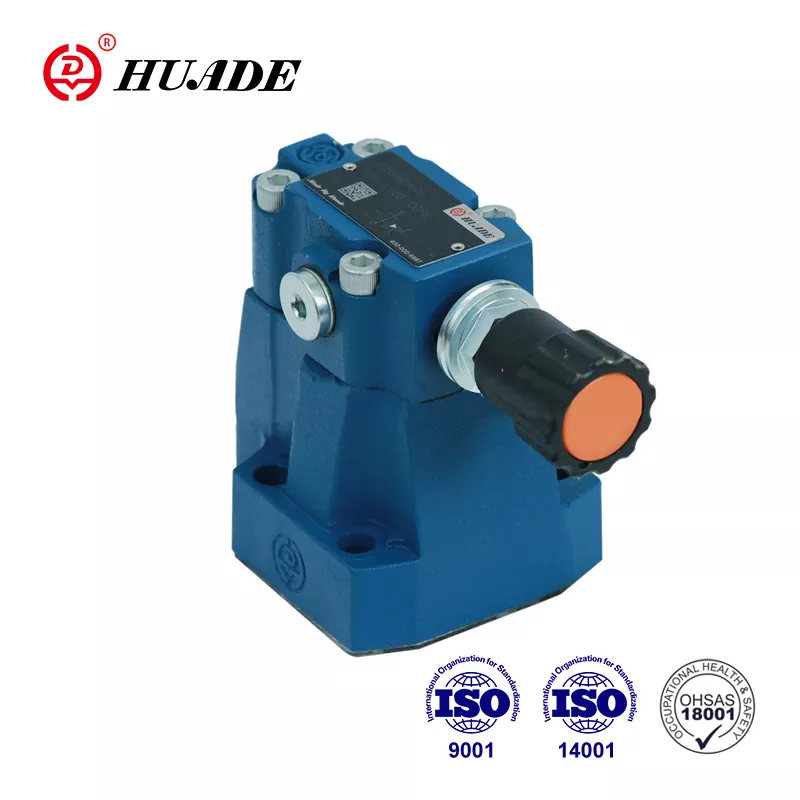

Что такое клапан снижения давления?

2025-08-28

Руководство по снижению давления

Задумывались ли вы, как ваш дом становится постоянным давлением воды, даже если городская система водоснабжения работает с гораздо более высоким давлением? Или как фабрики обеспечивают безопасное оборудование от опасных пиков давления? Клапаны, уменьшающие давление (PRV), - это незамеченные герои, работающие 24/7 за кулисами.

В этом руководстве мы разбили все, что вам нужно знать о уменьшении давления клапанов в простых терминах. Если вы домовладелец, пытающийся защитить свои приборы, инженер -проектирование систем или просто интересно, как все работает, вы уйдете с практическими знаниями, которые вы действительно можете использовать.

Что такое клапан снижения давления?

Клапан снижения давления - это особый тип клапана, который автоматически снижает высокое давление воды или газа до более безопасного, более стабильного уровня. Думайте об этом как о «привратнике» давления, который защищает ваши трубы, приборы и оборудование от повреждений.

Простая аналогия:Представьте, что вы пытаетесь заполнить нежный стакан водой из мощного огненного шланга. Без какого -либо способа снизить это сильное давление, вы мгновенно разбиваете стекло. PRV работает как умная форсунка, которая автоматически регулирует поток воды, чтобы осторожно заполнить ваше стекло, независимо от того, какое давление стоит за ним.

Зачем нам нужны клапаны с уменьшением давления?

Основные причины, по которым мы используем PRV, включают:

Безопасность:Высокое давление может привести к опасному ловушке труб или оборудованию
Защита оборудования:Держит дорогие приборы и машины от повреждения
Стабильность процесса:Обеспечивает постоянную производительность в производственных и промышленных процессах
Сохранение воды:Предотвращает отходы, сохраняя оптимальные уровни давления
Экономия энергии:Снижает затраты на энергию за счет оптимизации эффективности системы

Как работает клапан снижения давления?

Основной принцип, лежащий в основе всех PRV, удивительно прост: они используют давление вниз по течению (выход), чтобы контролировать, сколько клапан открывается или закрывается.

Основной процесс

Высокое давление попадает в клапан со стороны вверх по течению (вход)
Ощутимый механизм (например, пружина и диафрагма) контролирует давление на выходе
Клапан автоматически регулирует свое открытие на основе этой обратной связи
Устойчивое более низкое давление вытекает в вашу систему

Это как умный помощник, который постоянно наблюдает за вашим давлением воды и отлично отрегулирует его без необходимости ничего делать.

Ключевые компоненты

У каждого PRV есть эти основные части:

Тело клапана:Основное жилье, которое содержит все компоненты
Диафрагма или поршень:Ощущает давление на выходе и движется к управлению клапаном
Весна:Обеспечивает силу, которая устанавливает ваш желаемый уровень давления
Регулирующий винт:Позволяет изменить настройку давления на выходе
Сиденье и диск клапана:Части, которые фактически контролируют поток

Типы клапанов уменьшают давление

Не все PRV созданы равными. Есть две основные категории, каждая со своими сильными сторонами:

1. ПРВ (пружина)

Это более простой, более распространенный тип, который вы найдете в большинстве домов и малых предприятий.

Как они работают:Пружина толкает диафрагму, которая непосредственно контролирует отверстие клапана на основе давления на выходе.

Лучше всего для:

Жилые системы водоснабжения
Небольшие коммерческие приложения
Простые настройки, где высокая точность не критична

Плюсы:

Менее дорого
Легко установить и поддерживать
Быстрый ответ на изменения давления
Очень надежно

Минусы:

Давление может «опустить» (падение) по мере увеличения потока
Менее точные, чем пилотные типы
Ограниченная пропускная способность

2. Пилотные PRV

Это тяжелые рабочие лошадь, используемые в более крупных, более требовательных приложениях.

Как они работают:Небольшой «пилотный» клапан управляет большим основным клапаном, используя давление на входе, чтобы помочь регулировать большие потоки с большой точностью.

Лучше всего для:

Муниципальные системы водоснабжения
Крупные промышленные процессы
Заявки, требующие высокой точности
Системы с широко различными требованиями потока

Плюсы:

Очень точный контроль давления
Минимальное давление
Обрабатывать гораздо большие потоки
Лучшая производительность с различными требованиями

Минусы:

Дороже
Более сложные (больше деталей, которые могут изнашиваться)
Требовать большего опыта на обслуживание

Общие приложения: где вы найдете PRV

Клапаны с уменьшением давления везде, когда вы знаете, что искать:

В вашем доме

Защита водонагревателя:Предотвращает повреждение от высокого давления воды в городе
Безопасность устройства:Защищает стиральные машины, посудомоечные машины и производители льда
Сантехнические приспособления:Обеспечивает удобное давление воды на смесителях и душевых

Муниципальные системы водоснабжения

Зоны окружного давления:Уменьшает высокие давления передачи для окрестностей
Точки входа в здание:Снижение давления с уличной сети
Пожарная защита:Поддерживает правильное давление для спринклерных систем

Промышленные применения

Steam Systems:Уменьшает пара высокого давления до использования для использования для нагрева и процессов
Химическая обработка:Поддерживает точное давление для реакций и оборудования
Нефть и газ:Управление давлением в трубопроводах и оборудовании для переработки
Производство:Обеспечивает постоянное давление для пневматических инструментов и оборудования

Реальные тематические исследования: PRV в действии

Тематическое исследование 1: кофейная катастрофа в размере 50 000 долларов США

Специальный кофейный ростер в Сиэтле узнал о важности PRV. Их дорогой итальянской эспрессо-машине потребовалось ровно 9 барных давлений, но городское давление воды приводилось к 12 бар в период с низким уровнем использования. Результат? 50 000 долларов на ущерб для оборудования в течение шести месяцев.

Решение:PRV, управляемый пилотом в размере 200 долларов с точностью ± 2%. Больше нет поврежденного оборудования, а качество кофе улучшилось, потому что давление оставалось последовательным.

Урок:Иногда самая дешевая часть предотвращает самые дорогие проблемы.

Пример 2: Герои больницы

Во время Covid-19 медицинская газовая система в Нью-Йоркской больнице столкнулась с экстремальным спросом. Их старые PRV с прямым действием не могли справиться с быстрыми изменениями потока, вызывая опасные колебания давления у вентиляторов.

Решение:Умные PRV с мониторингом в реальном времени. Система теперь автоматически приспосабливается к изменениям в течение нескольких секунд, а техническое обслуживание может определить проблемы, прежде чем они станут критическими.

Урок:В критически важных приложениях интеллектуальные технологии не являются роскошью - это необходимость.

Выбор правильного PRV: что вам нужно знать

Выбор правильного клапана, уменьшающего давление, - это не только снять один с полки. Вот ключевые факторы, которые следует учитывать:

1. Требования к давлению

Давление впускного отверстия:Насколько высока приходит давление?
Давление на выходе:Какое давление вам нужно для вашего приложения?
Коэффициент давления:Разница между давлением в входе и выходе

2. Требования к потоку

Максимальный поток:Сколько воды или газа нужно течь с пиковым спросом?
Минимальный поток:Какой самый низкий поток у вас есть?
Изменение потока:Ваш спрос резко меняется в течение дня?

3. Жидкий тип и условия

Что течет:Вода, пара, газ или химикаты?
Температура:Горячие жидкости требуют разных материалов
Коррозовая:Некоторые жидкости питаются в определенных материалах

4. Требования к точности

Как точнее:Вам нужно давление в пределах ± 1% или ± 10% в порядке?
Стабильность:Насколько важно, что давление остается постоянным при изменении потока?

5. Выбор материала

Различные материалы работают лучше для разных приложений:

Бронза/латунь:Хорошо для систем воды, NSF, сертифицированный для питьевой воды
Чугун:Сильный и экономичный для крупных систем воды
Нержавеющая сталь:Лучше всего для высоких температур, коррозийных или санитарных применений
Специальные сплавы:Для экстремальных условий, таких как химическая обработка высокого давления

Характеристики производительности: понимание чисел

При оценке PRV вы увидите несколько важных спецификаций:

Точность

Это говорит о том, насколько близко клапан может поддерживать ваше заданное давление. Например:

Прямое действие:Обычно ± 10-20%
Пилот управляется:Обычно ± 1-5%
Модели высокого определения:Может достичь <± 1%

Понимание Droop: убийца производительности

Подумайте о том, чтобы опустить, как усталый тяжести. Когда вы впервые начнете поднимать, вы можете держать 100 фунтов устойчиво. Но когда вы устали (более высокий поток), ваши руки начинают дрожать и падать ниже (падения давления).

Визуальный пример:
Уставное давление: 50 фунтов на квадратный дюйм
При низком потоке (10 галлонов в минуту): фактическое давление = 50 фунтов на квадратный дюйм ✓
При высоком потоке (100 галлонов в минуту): фактическое падение давления до 45 фунтов на квадратный дюйм ✗

Эта капля на 5 фунтов на квадратный дюйм является «опускаемой» - и может вызвать серьезные проблемы в системах, которые требуют постоянного давления.

Коэффициент потока (CV) сделан простым

Вот самый простой способ понять резюме: сколько галлонов в минуту протекает через клапан при падении давления на 1 кв. Дюйм.

Реальная математика:Если вам нужно 50 галлонов в минуту и выпадаете давление на 25 фунтов на квадратный дюйм:
Требуется CV = 50 ÷ √25 = 50 ÷ 5 = 10

Для чаевого:Всегда размер на 30% больше, чем рассчитан. Таким образом, вы выбрали бы CV = 13 клапан, не совсем 10.

Коэффициент переворота

Это показывает диапазон потоков, который может эффективно контролировать клапан:

Прямое действие:Около 10: 1 (если максимальный поток составляет 100 галлонов в минуту, минимальный контроль составляет 10 галлонов в минуту)
Пилот управляется:До 100: 1 или более

Лучшие практики установки

Даже лучший PRV не будет работать должным образом, если он не будет установлен правильно. Вот ключевые моменты:

Перед клапаном

Установите ситечке:Удерживает мусор от запуска клапана
Прямая труба:Дайте не менее 5 диаметров труб прямой трубы перед клапаном
Отключенный клапан:Для технического обслуживания и аварийной изоляции

После клапана

Датчик давления:Контролировать давление на выходе
Прямая труба:Не менее 2 диаметров труб после клапана
Клапан рельефа:Для безопасности в случае, если PRV не может быть закрыт

Общие советы

Размер правильно:Не совпадайте с размером трубы - рассчитайте на основе требований потока
Горизонтальная установка:Обычно предпочитается для доступности и правильной работы
Поддерживать должным образом:Не позволяйте клапану поддерживать вес трубопровода

Устранение неполадок общих проблем

PRV надежны, но они могут развить проблемы. Вот наиболее распространенные проблемы и их вероятные причины:

Проблема: давление в выходе слишком высокое

Возможные причины:

Клапан застрял из -за мусора
Весенняя усталость или повреждение
Отказ диафрагмы
Неправильная корректировка

Проблема: давление в выходе слишком низкое

Возможные причины:

Клапан застрял частично закрытый
Недоветный клапан для приложения
Чрезмерное падение давления на клапане

Проблема: колебания давления

Возможные причины:

Клапан "охота" из -за негабаризации
Неправильная установка (слишком близко к фитингам или насосам)
Носимые компоненты клапана

Проблема: шумная операция

Возможные причины:

Кавитация (давление опадает слишком большим)
Негабаритный клапан, работающий в очень низких отверстиях
Высокая скорость через клапан

Будущее уменьшения давления клапаны

Индустрия PRV развивается с новыми технологиями:

Умные PRV

Современные клапаны могут включать в себя:

Датчики давленияДля мониторинга в реальном времени
Электронные управлениядля удаленной корректировки
Регистрация данныхДля планирования обслуживания
Возможности коммуникацииДля интеграции с системами управления зданиями

IoT интеграция

Умные PRV теперь могут подключаться к Интернету вещей (IoT), позволяя:

Отдаленный мониторинготкуда угодно
Прогнозирующее обслуживаниеНа основании данных о производительности
Автоматическая оптимизациянастройки давления
Интеграция с интеллектуальными системами строительства

Продвинутые материалы

Новые материалы делают PRV:

Более долговечныйв суровых условиях
Лучше выступатьс улучшенными характеристиками потока
Легче поддерживатьс самоочищающимися функциями

Рыночная разведка: что движет инновациями PRV

Глобальный рынок PRV в 2022 году получил 3,3 миллиарда долларов и, по прогнозам, достигнет 4,4 млрд. Долл. США к 2030 году - это солидный 3,5% годовой темп роста. Но что действительно интересно, так это то, почему этот рынок расширяется:

Реальные драйверы рынка (за пределами заголовков)

Кризис инфраструктуры:Только в США водные системы теряют 6 миллиардов галлонов в день из -за стареющих труб и неправильного управления давлением. Такие города, как Флинт, обнаружили, что высокое давление ускоряет загрязнение свинца. Внезапно PRV стали инструментами общественного здравоохранения, а не только инженерными компонентами.

Smart City Push:Национальное водное агентство Сингапура сообщает 15% экономии воды после установки интеллектуальных PRV в их сетке. Когда города видят такую рентабельность инвестиций, усыновление быстро ускоряется.

Войны промышленной эффективности:Химические установки с использованием передовых систем PRV сообщают о 8-12% экономии энергии. В отрасли, где маржа жесткая, это меняет игру.

Кто действительно выигрывает (и почему)

Эмерсон (бренд Фишер):Доминирует нефть и газ с их технологией интеллектуальных клапанов. Их цифровая интеграция с двумя двумя, помогла Shell сократить время не простоя на 35% на одном объекте.
Spirax-Sarco:Специалисты Steam, которые буквально написали книгу о энергоэффективности. Компании по продуктам питания и напиткам клянутся, потому что контроль температуры пар может создать или нарушать качество продукции.
ВАТТЫ:Smart Move, сосредоточенный на жилом и легком коммерческом. Они сотрудничали с крупными строителями, поэтому их PRV теперь являются стандартными во многих новых строительных проектах.

Руководство по быстрому отбору: пробивайте путаницу

30-секундное дерево решений

Вопрос 1: Это для вашего дома?
Да → Прямое действие, бронза/латунь, сертифицированная NSF
Нет → Продолжайте читать

Вопрос 2: Нужно ли вам давление в пределах ± 1%?
ДА → Пилот, управляемый или умный PRV
Нет → прямое действие-это нормально

Вопрос 3: Поток более 100 галлонов в минуту?
Да → Определенно пилот
Нет → любой тип работает

Вопрос 4: резкие химические вещества или высокая температура?
Да → нержавеющая сталь или специальное сплавное тело
Нет → бронза/железо в порядке

Приложение	Лучший выбор	Вариант бюджета	Почему
Жилой	Watts 25aub	Zurn Wilkins	Сертифицированный NSF, легкий сервис
Коммерческий HVAC	Spirax Sarco 25p	Армстронг GP-400	Проверенная надежность, широкий обшир
Промышленный пара	Фишер тип 67CFR	Spirax Sarco 25p	Высокие материалы, точный контроль
Химическая обработка	Эмерсон Фишер 4160	Паркер PRD Series	Экзотические материалы доступны

Проверка реальности стоимости: что вы на самом деле заплатите

Жилые PRV (3/4 " - 1")

Основное прямое действие: 75-200 долларов
Премиум прямой деятельность: 200-400 долларов
Умный жилой проживание: 300-600 долларов

Коммерческие PRV (1 " - 4")

Прямое действие: 300-1500 долл. США
Пилот: 800-3 500 долларов
Умная коммерческая коммерция: 1200-5000 долларов

Промышленные PRV (4 "+)

Стандартный пилот: 2000-15 000 долл. США
Высокопроизводительность: 5000-25 000 долл. США
Умная промышленность: 8000-50 000 долларов+

Скрытые затраты на бюджет на

Установка: $ 200-2000 (в зависимости от сложности)
Годовое обслуживание: 100-500 долларов
Аварийный ремонт: 500-5000 долларов
Время простоя системы: часто в 10 раз стоимость клапана в потерянном производстве

Для чаевого:PRV за 500 долларов, который предотвращает один крупный сбой оборудования, платит за себя мгновенно. Я видел 200 долларов, жилые PRV, сэкономив домовладельцам $ 10 000+ в замене прибора.
