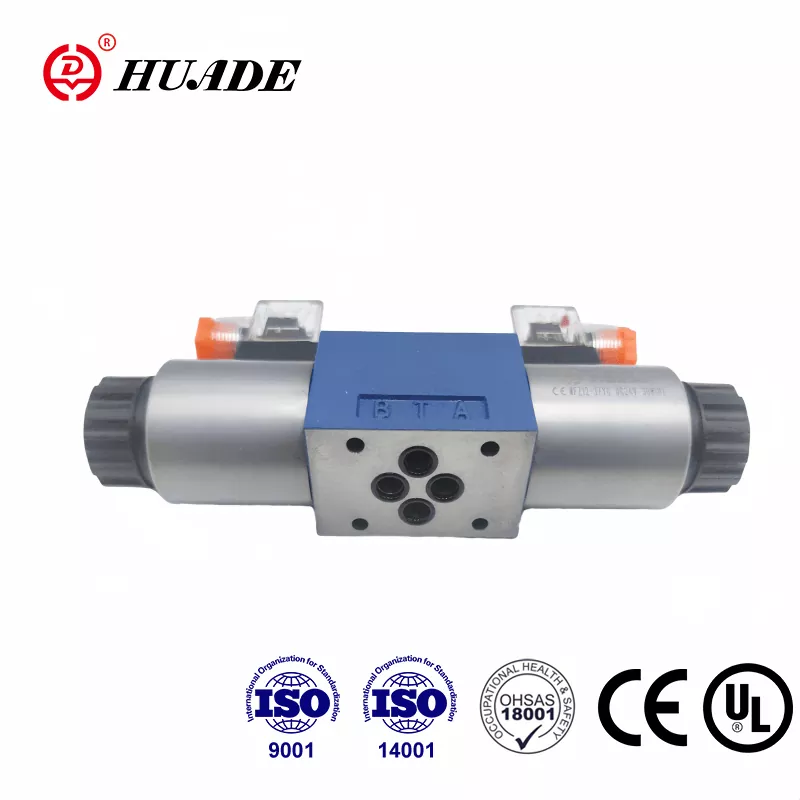

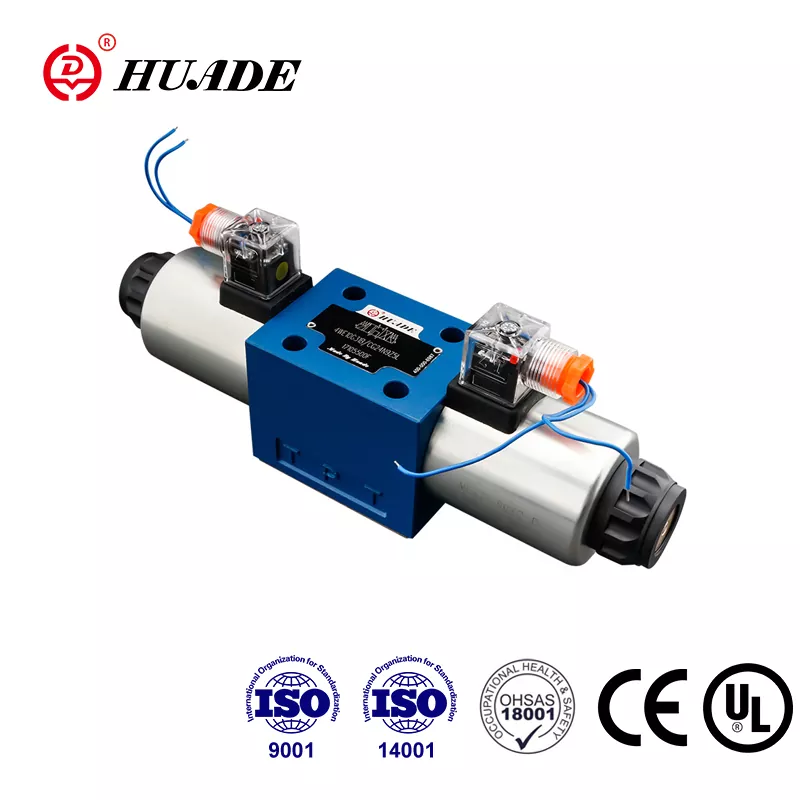

Гидрораспределитель 4WE 10 E для Rexroth

Компания Huade Hydraulic, основанная в 1979 году в результате стратегического партнерства между правительствами Китая и Германии, стала ведущим производителем гидравлической промышленности Китая. Золотниковый распределитель Huade® типа 4WE 10 E может полностью заменить Rexroth® той же модели. Huade уделяет большое внимание качеству, имея более 750 единиц современного производственного оборудования, импортированного со всего мира. Серия электромагнитных гидрораспределителей 4WE 10 прошла сертификацию UL. Он является более передовым в технологии и более долговечным, чем аналогичные продукты в этой линейке. Завод прошел сертификаты ISO9001, ISO14001 и OH SAS18001. Гидравлические распределительные клапаны Huade® используются во многих национальных проектах по модернизации технического и оборонного оборудования благодаря своей надежной работе.

Параметр продукта распределительного клапана 4WE 10 E для Rexroth

Характеристика продукта Гидрораспределитель 4WE 10 E для Rexroth

Функции:

▶ Золотниковый распределитель с прямым электромагнитным управлением в стандартной версии

▶ Соленоиды постоянного или переменного тока с мокрыми штырями и съемными катушками

▶ Долгий срок службы

▶ Идеальный контур

▶ Опциональное ручное управление

▶ Катушки можно заменить, не открывая герметичную камеру.

▶ Выбор центрального или индивидуального электрического подключения

▶ Схема подключения по DIN 24 340, форма A, ISO 4401 и CETOP – RP 121H

Функции, секция гидрораспределителя 4WE 10 E для Rexroth

Распределители 4WE 10 в основном состоят из корпуса (1), одного или двух электромагнитов (2), золотника управления (3) и одной или двух возвратных пружин (4). В состоянии покоя управляющий золотник (3) удерживается в центральном или исходном положении с помощью возвратных пружин (4) (кроме импульсных золотников). Золотник управления (3) приводится в действие соленоидами с мокрым штифтом (2). Сила соленоида (2) воздействует на золотник управления (3) и перемещает его из исходного положения в желаемое конечное положение. Это обеспечивает свободный поток от P к A и от B к T или от P к B и от A к T.

При отключении электромагнита (2) золотник управления (3) возвращается в исходное положение возвратной пружиной (4).

Дополнительный ручной дублер (5) позволяет перемещать золотник управления (3) без подачи питания на соленоиды.

Структурная схема серии WE 10 30B

Уведомление о гидрораспределителе 4WE 10

1. Жидкость необходимо профильтровать. Минимальная тонкость фильтра составляет 20 мкм.

2. Резервуар должен быть герметичным, а на входе воздуха должен быть установлен воздушный фильтр.

3. Изделия без монтажной плиты покидают завод.

4. Крепежные винты клапана следует выбирать и использовать в соответствии со списком образцов.

5. Шероховатость поверхности, связанной с клапаном, должна быть 0,8.

6. Обработка поверхности ответной детали должна составлять 0,01/100 мм.
