Эти клапаны повсюду вокруг нас. Вы найдете их в экскаваторах, роющих фундамент, вилочных погрузчиках, перемещающих коробки на складах, и даже в системах управления самолетами. Без этих клапанов управлять тяжелыми машинами было бы невозможно.
Как работают эти клапаны?
Основные части
Каждый гидравлический гидрораспределитель состоит из трех ключевых частей, которые работают вместе:
1. Корпус клапана
Корпус клапана похож на дом, где все происходит. Обычно он изготавливается из прочных материалов, таких как сталь или алюминий. Внутри есть тщательно просверленные отверстия, называемые портами. Эти порты имеют специальные имена:
- P-порт:Куда поступает жидкость под давлением
- Т-порт:Где жидкость возвращается в резервуар
- Порты A и B:Куда идет жидкость для перемещения цилиндров или двигателей
2. Элемент управления
Это движущаяся часть, которая фактически направляет жидкость. Существует два основных типа:
Золотник:Круглая скользящая деталь, похожая на карандаш с более широкими секциями. Скользя взад и вперед, он открывает и закрывает различные пути для жидкости.
Кукла:Деталь конической формы, действующая как пробка в бутылке. В закрытом состоянии он очень плотно закрывается, но может открываться, пропуская жидкость.
3. Привод
Это то, что перемещает элемент управления. Общие типы включают:
- Пружины, которые возвращают клапан в безопасное положение.
- Соленоиды (электрические магниты), которые движутся при подаче питания.
- Ручные рычаги для ручного управления
- Пилотное управление, использующее собственное давление системы.
Как течет жидкость
Давайте рассмотрим простой пример с гидроцилиндром:
Нейтральная позиция:Когда клапан находится в среднем положении, цилиндр остается на месте. В зависимости от конструкции клапана жидкость может быть заблокирована или может вернуться в резервуар.
Расширить позицию:Клапан соединяет порт давления (P) с портом A, направляя жидкость для расширения цилиндра. В то же время жидкость с другой стороны цилиндра течет обратно через порт B в резервуар (T).
Позиция втягивания:Теперь клапан переключается. Давление поступает в порт B, чтобы втянуть цилиндр, а жидкость возвращается из порта A в резервуар.
Типы гидравлических гидрораспределителей
По внутреннему дизайну
Золотниковые клапаны
Это наиболее распространенный тип. Золотник скользит внутри корпуса клапана, создавая различные пути потока.
Положительные моменты:
- Может выполнять сложные операции с несколькими позициями
- Низкое сопротивление потоку жидкости
- Универсальный и широко используемый
Не очень хорошо:
- Небольшие зазоры позволяют небольшому количеству жидкости просачиваться внутрь.
- Может застрять, если жидкость грязная
Тарельчатые клапаны
В них используются элементы в форме конуса или шара, которые плотно прилегают к седлу.
Положительные моменты:
- Почти нет внутренних утечек
- Хорошо работать с грязной жидкостью
- Отлично подходит для удержания тяжелых грузов
Не очень хорошо:
- Ограничено простыми функциями включения/выключения.
- Нужно больше силы для работы
По тому, как они работают
Ручные клапаны:Управляется вручную с помощью рычагов, ручек или кнопок. Просто и надежно, но должен быть кто-то, кто будет ими управлять.

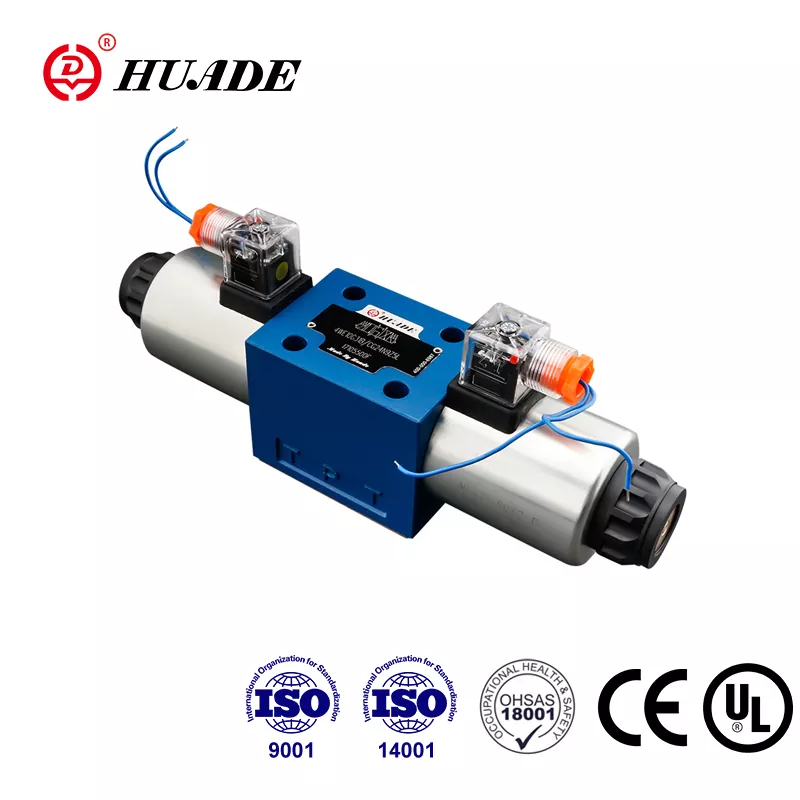

Электромагнитные клапаны:Используйте электроэнергию для работы. Они идеально подходят для автоматизированных систем и могут управляться компьютерами.
Пилотные клапаны:Используйте собственное гидравлическое давление системы для перемещения главного клапана. Это похоже на использование маленького клапана для управления большим клапаном – отлично подходит для приложений с высоким расходом.
По точности управления
Двухпозиционные клапаны:Простые переключатели, которые либо полностью открыты, либо полностью закрыты. Как выключатель света – он либо включен, либо выключен.
Пропорциональные клапаны:Они могут открываться частично, как диммер для освещения. Чем больше вы увеличиваете управляющий сигнал, тем больше открывается клапан. Это обеспечивает плавное управление скоростью.
Сервоклапаны:Самый точный тип, используемый в приложениях, требующих чрезвычайно точного управления, например, в самолетах или точном производственном оборудовании.
Важные функции и характеристики
Функции центра
Для золотниковых клапанов очень важно то, что происходит в нейтральном (центральном) положении:
Закрытый центр:Все порты заблокированы. Это фиксирует цилиндр на месте, но заставляет насос работать тяжелее.
Открытый Центр:Порт давления соединяется с резервуаром. Это экономит энергию, позволяя насосу работать без давления, но цилиндр может смещаться.
Тандемный центр:Компромисс, который экономит энергию и обеспечивает лучшее удержание груза.
Ключевые показатели производительности
- Номинальное давление:Какое давление может безопасно выдержать клапан. Обычно измеряется в фунтах на квадратный дюйм или барах.
- Скорость потока:Сколько жидкости может пройти через минуту. Обычно измеряется в галлонах в минуту (GPM) или литрах в минуту.
- Время ответа:Насколько быстро клапан реагирует на управляющий сигнал. Важно для приложений, требующих быстрых движений.
- Падение давления:Сколько давления теряется при прохождении жидкости через клапан. Чем ниже, тем лучше для эффективности.
Символы и стандарты клапанов
Инженеры используют специальные символы для обозначения клапанов на гидравлических схемах. Эти символы соответствуют международным стандартам (ISO 1219), поэтому их могут понять инженеры по всему миру.
Символ клапана показывает:
- Коробки, представляющие каждую позицию
- Стрелки показывают пути потока
- Линии с Т-образными метками, обозначающие заблокированные пути.
- Буквы (P, T, A, B) обозначают порты.
- Символы пружин и соленоидов
Например, «клапан 4/3» означает 4 порта и 3 положения.
Общие приложения
Строительное оборудование
Экскаваторы используют несколько гидрораспределителей для независимого управления стрелой, рукоятью, ковшом и гусеницами. Операторы используют джойстики, которые посылают сигналы на пропорциональные клапаны для плавного управления.
Производство
На сборочных линиях эти клапаны используются для управления роботизированными руками, прессами и конвейерными системами. Клапаны с электромагнитным управлением реагируют на команды компьютера, гарантируя точное время.
Сельское хозяйство
В современных тракторах используются блоки пропорциональных клапанов для управления такими орудиями, как плуги и комбайны. Некоторые системы даже интегрируются с GPS для автоматизации полевых работ.
Аэрокосмическая промышленность
В самолетах используются чрезвычайно надежные сервоклапаны для управления полетом. Эти клапаны должны безупречно работать даже в экстремальных условиях.
Лучшие производители
Бош Рексрот:Известен высококачественными клапанами с современной электроникой и возможностями мониторинга.
Паркер Ханнифин:Предлагает широкий ассортимент: от базовой промышленной арматуры до специализированной арматуры для мобильного оборудования.
Итон (Викерс):Известный своими сверхмощными клапанами, которые служат долгое время в тяжелых условиях.
Данфосс:Специализируется на мобильной гидравлике и энергоэффективных системах.
ГИДАК:Известен компактными картриджными клапанами и индивидуальными решениями для коллекторов.
Установка и обслуживание
Выбор правильного клапана
Учитывайте эти факторы:
- Требования к давлению и расходу: Соответствуйте потребностям вашей системы
- Тип управления: Вкл./выкл. для простых задач, пропорционально регулируемой скорости.
- Окружающая среда: выбирайте уплотнения и покрытия, подходящие для ваших условий.
- Безопасность: выберите центральные функции, обеспечивающие безопасную работу.
Распространенные проблемы и решения
Клапан не работает:
- Проверьте электрические соединения на электромагнитных клапанах.
- Проверьте достаточное гидравлическое давление для клапанов с пилотным управлением.
- Ищите механические препятствия
Медленная или неустойчивая работа:
- Очистите или замените грязную гидравлическую жидкость.
- Проверьте наличие воздуха в системе
- Осмотрите изношенные детали клапана.
Внешние утечки:
- Замените изношенные уплотнения и прокладки.
- Проверьте плоскостность монтажной поверхности
- Проверьте правильный момент затяжки болтов
Лучшие практики
Установка:
- Содержите все в чистоте во время установки
- Используйте подходящие прокладки и герметики.
- Затяните болты указанными значениями крутящего момента.
Операция:
- Начните с низкого давления, чтобы проверить основные функции.
- Мониторинг температуры и давления в системе
- Поддерживайте чистоту гидравлической жидкости с помощью надлежащей фильтрации.
Обслуживание:
- Регулярно проверяйте работу клапана
- Замените гидравлическую жидкость согласно графику.
- Ведите подробные записи технического обслуживания
Будущие тенденции
Индустрия гидравлических клапанов продолжает развиваться:
Умные клапаны:Новые клапаны оснащены датчиками и электроникой, которые могут сообщать об их состоянии и работе. Это помогает предсказать, когда потребуется техническое обслуживание.
Энергоэффективность:Производители разрабатывают клапаны, которые тратят меньше энергии, помогая снизить эксплуатационные расходы и воздействие на окружающую среду.
Интеграция:Клапаны становятся более компактными и интегрированными с другими компонентами системы, что сокращает количество мест утечек и время установки.
Цифровое управление:Больше клапанов предназначены для работы с цифровыми системами управления и сетями Интернета вещей (IoT).
Гидравлические гидрораспределители являются важными компонентами, которые делают возможным использование современного оборудования. От простых двухпозиционных клапанов до сложных сервосистем — эти устройства преобразуют электрические или механические сигналы в управляемую гидравлическую энергию.
Понимание того, как работают эти клапаны, их различных типов, а также того, как их выбирать и обслуживать, имеет решающее значение для любого, кто работает с гидравлическими системами. По мере развития технологий эти клапаны становятся все более интеллектуальными, эффективными и более интегрированными с цифровыми системами управления.
Независимо от того, эксплуатируете ли вы тяжелое оборудование, проектируете системы автоматизации или обслуживаете гидравлическое оборудование, знание гидрораспределителей поможет вам работать более эффективно и безопасно.
Выбрав правильный клапан для вашего применения и правильно его обслуживая, вы можете обеспечить надежную работу и длительный срок службы. Ключевым моментом является понимание требований вашей системы и сопоставление их с соответствующей технологией клапанов.
Помните: в случае сомнений проконсультируйтесь со специалистами по гидравлическим системам или производителями клапанов. Они могут предоставить конкретные рекомендации для ваших уникальных потребностей приложений и помочь обеспечить оптимальную производительность системы.
