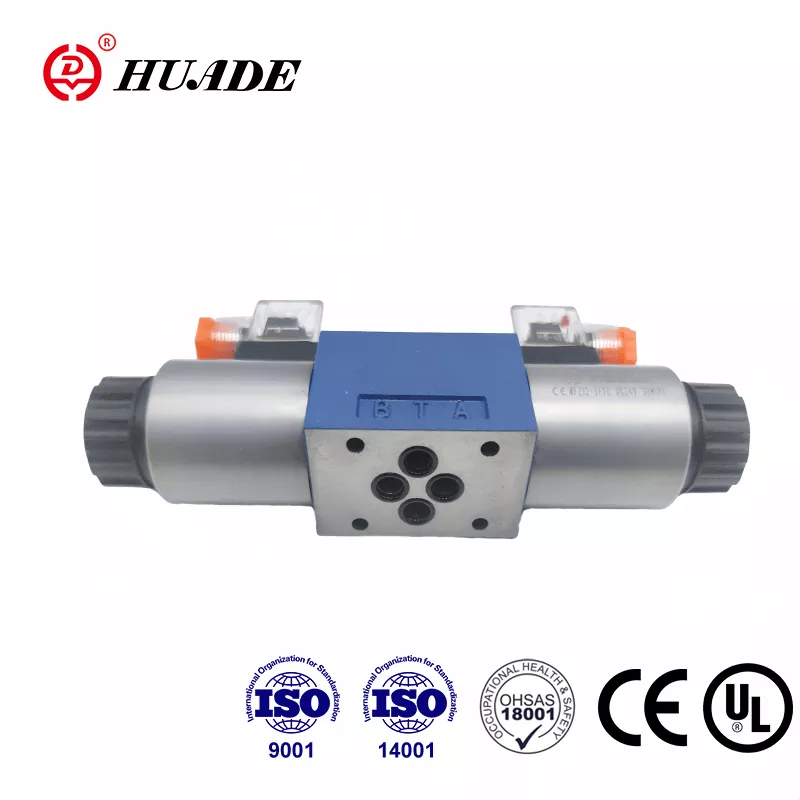

Когда вы наблюдаете, как бульдозер поднимает отвал, или видите, как заводской робот движется с точностью, есть небольшой, но мощный компонент, делающий все это возможным: распределительный клапан.
Это руководство расскажет вам все, что вам нужно знать об этих основных деталях, от того, как они работают, до выбора того, что соответствует вашим потребностям.
Что такое распределительный клапан?
Подумайте о гидрораспределителе (DCV) как орегулировщик для жидкостей. Точно так же, как светофор направляет автомобили на перекрестке, DCV направляет гидравлическое масло или сжатый воздух по различным путям в машине. Эти клапаны являются «мозгом» гидроэнергетических систем, сообщая жидкости, куда и когда идти.
Почему их называют клапанами «Bang-Bang»?
Многие DCV работают как выключатель света: они либо полностью включены, либо полностью выключены. Промежуточного положения нет, поэтому люди иногда называют их клапанами «взрыв-взрыв». Когда они переключаются, то делают это быстро и полностью.
Как работает гидрораспределитель?
Основные части
Каждый DCV имеет следующие основные компоненты:
Корпус клапана:Это как дом, в котором все собрано. Внутри него есть каналы, по которым может течь жидкость.
Золотник или тарелка:Это движущаяся часть, которая фактически управляет потоком. Думайте об этом как о раздвижной двери, которая открывает и закрывает разные пути.
Порты:Это точки соединения, к которым прикрепляются трубы. Обычно они маркируются:
- P= Давление (где поступает жидкость)
- T= Резервуар (куда возвращается жидкость)
- А и Б= Порты привода (куда жидкость поступает для выполнения работы)
Привод:Это то, что перемещает катушку. Это может быть ручка, которую вы нажимаете, электрическая катушка или давление жидкости.
Как он контролирует поток
Когда привод перемещает золотник, он выравнивает различные отверстия и каналы внутри корпуса клапана. Это создает новые пути для потока жидкости. Это похоже на перестановку частей головоломки, чтобы создать разные пути.
Типы гидрораспределителей
По тому, как они движутся (внутренний дизайн)
Золотниковые клапаны
В них используется цилиндрическая деталь (катушка), которая скользит вперед и назад. Они похожи на скользящую головоломку, в которой перемещение одной части открывает одни пути и закрывает другие. Они универсальны, но допускают небольшую утечку.
Тарельчатые клапаны
В них используется шар, конус или диск, который поднимается с седла, чтобы обеспечить поток, или нажимает вниз, чтобы остановить его. Представьте себе пробку в бутылке: когда вы ее вынимаете, жидкость вытекает. Эти клапаны закрываются очень плотно, практически без утечек.
Поворотные клапаны
Вместо того, чтобы скользить, они вращаются, выравнивая разные проходы. Они подобны повороту ключа в замке, чтобы открыть разные двери.
По тому, как они работают
Ручные клапаны
Вы управляете ими вручную с помощью рычага, кнопки или педали. Они просты и надежны, как механическая коробка передач автомобиля.
Электромагнитные клапаны
Они управляются электрически. Когда вы посылаете электрический сигнал, магнитная катушка перемещает клапан. Это похоже на дистанционное управление вашим клапаном.
Пилотные клапаны
Они используют давление жидкости для перемещения клапана. Они полезны, когда вам нужно много силы, чтобы переместить большой клапан, например, при использовании гидроусилителя руля в автомобиле.
По количеству позиций и портов
Система именования на первый взгляд может показаться запутанной, но на самом деле она проста:
- 2/2 клапана:2 порта, 2 положения (например, переключатель включения/выключения)
- 3/2 клапан:3 порта, 2 позиции (общие для цилиндров одностороннего действия)
- 4/2 Клапан:4 порта, 2 позиции (стандартно для цилиндров двустороннего действия)
- 4/3 Клапан:4 порта, 3 положения (включая нейтральное среднее положение)
Центральные положения (для 3-позиционных клапанов)
- Открытый Центр:Все порты соединяются вместе — как открытие всех дверей в доме.
- Закрытый центр:Все порты заблокированы - как будто закрылись все двери
- Тандемный центр:Давление подается в бак, но порты привода заблокированы
- Плавающий центр:Порты привода подключаются к резервуару, но давление заблокировано.
Выбор подходящего клапана: основные характеристики
Номинальный расход (Cv)
Это говорит о том, сколько жидкости может выдержать клапан. Оно измеряется в галлонах в минуту (GPM) при перепаде давления 1 фунт на квадратный дюйм. Думайте об этом как о диаметре садового шланга: большие цифры означают большую пропускную способность.
Номинальное давление
Это максимальное давление, которое клапан может безопасно выдержать. Обычно оно обозначается как PN (например, PN350 для давления 350 бар) или в фунтах на квадратный дюйм. Не превышайте этот предел, иначе клапан может выйти из строя.
Время ответа
Для электромагнитных клапанов это скорость переключения положений, обычно измеряемая в миллисекундах. Более быстрое время отклика лучше подходит для приложений, требующих быстрых движений.
Класс утечки
Это показатель того, насколько хорошо уплотняется клапан:
- Класс IV:Небольшая утечка (0,01% номинального расхода)
- Класс V:Низкая утечка
- Класс VI:Герметичность (почти нет утечек)
От простого к разумному: виды управления
Двухпозиционные клапаны (стандартные DCV)
Это основные «взрывные» клапаны, о которых мы говорили. Они либо полностью открыты, либо полностью закрыты. Они идеально подходят для простых задач, таких как зажим детали или полное выдвижение цилиндра.
Пропорциональные клапаны
Это что-то вроде диммера для потока жидкости. Вместо того, чтобы просто включать/выключать, они могут быть частично открыты для контроля скорости потока. Это обеспечивает плавное и плавное управление скоростью. Они отлично подходят для таких применений, как работа крана, где вам нужны плавные движения.
Сервоклапаны
Это точные инструменты в мире клапанов. Они обеспечивают чрезвычайно точное управление и могут реагировать на обратную связь для поддержания точных положений или потоков. Они используются в высокотехнологичных приложениях, таких как авиасимуляторы и станки с ЧПУ.
Реальные приложения
Строительное оборудование
- Экскаваторы:Используйте несколько клапанов 4/3 для управления стрелой, рукоятью, ковшом и вращением. Пропорциональные клапаны с пилотным управлением обеспечивают оператору плавное управление.
- Бульдозеры:Используйте DCV для управления углом и высотой отвала, а также системами привода гусениц.
Производство
- Станки с ЧПУ:Используйте электромагнитные клапаны постоянного тока для зажима инструмента и пропорциональные клапаны для точного позиционирования.
- Сборочные линии:Пневматические DCV управляют захватами, подъемниками и сортировочными механизмами.
Сельское хозяйство
- Тракторы:Многозолотниковые клапанные блоки управляют такими орудиями, как плуги и косилки.
- Комбайны:DCV контролируют высоту жатки и скорость очистного вентилятора.
Аэрокосмическая промышленность
- Шасси самолета:Сервоклапаны обеспечивают точный и надежный контроль выдвижения и втягивания.
- Управление полетом:Высокопроизводительные сервоклапаны позволяют использовать системы дистанционного управления.
Обзор рынка: кто что производит
Мировой рынок гидрораспределителей оценивается примерно в 8–10 миллиардов долларов и растет на 5–11% в год. Среди ключевых игроков:
- Бош Рексрот:Известен надежными гидравлическими клапанами и интеграцией в Индустрию 4.0.
- Паркер Ханнифин:Предлагает широкий ассортимент как для гидравлических, так и для пневматических применений.
- Итон/Данфосс:Сильные стороны в области мобильной гидравлики с технологиями интеллектуальных клапанов
- СМК:Ведущий производитель пневматических клапанов компактной конструкции с высоким расходом.
- Праздник:Инновационные пневматические решения, включая клапанные острова и цифровые платформы.
- Муг:Высокоточные сервоклапаны для требовательных применений
Будущее: умные клапаны и Индустрия 4.0
Умные функции
Современные клапаны становятся умнее благодаря встроенным датчикам, которые контролируют:
- Температура
- Количество циклов
- Обратная связь по позиции
- Скорость потока
- Уровни загрязнения
Цифровая интеграция
Новые клапаны могут обмениваться данными с использованием таких протоколов, как:
- IO-Link
- ЭтерНет/IP
- Профибус
- Модбус
Это позволяет им отправлять диагностические данные в центральные системы управления, обеспечивая профилактическое обслуживание.
Прогнозируемое обслуживание
Вместо того, чтобы ждать, пока клапаны выйдут из строя, интеллектуальные системы могут прогнозировать необходимость технического обслуживания на основе данных в реальном времени. Это сокращает непредвиденные простои и экономит деньги.
Устранение распространенных проблем
Клапан не срабатывает
Возможные причины:Нет электрического сигнала, сгорела катушка, низкое управляющее давление.
Решения:Проверьте напряжение, проверьте ручное управление, проверьте подачу воздуха/масла на пилот.
Медленное или прерывистое движение
Возможные причины:Внутренняя утечка, загрязненная жидкость, неправильный размер клапана.
Решения:Проверьте герметичность, замените жидкость и фильтры, проверьте размер клапана.
Привод дрейфует
Возможные причины:Неправильное центральное положение, изношенная катушка, внешняя утечка.
Решения:Проверьте конфигурацию клапана, проверьте внутренний износ, проверьте соединения.
Внешняя утечка
Возможные причины:Изношенные уплотнения, ослабленные болты, треснутый корпус.
Решения:Замените уплотнения, проверьте момент затяжки болтов, осмотрите на наличие повреждений.
Шум или перегрев
Возможные причины:Кавитация, клапан слишком мал, давление слишком высокое.
Решения:Проверьте уровень жидкости, проверьте размер клапана, отрегулируйте настройку предохранительного клапана.
Рекомендации по техническому обслуживанию
Регулярные проверки
- Проверьте наличие внешних утечек
- Ищите коррозию или повреждение
- Убедитесь, что все соединения затянуты
- Тестирование ручных переопределений
Обслуживание жидкости
- Регулярно проверяйте жидкость на наличие загрязнений.
- Меняйте фильтры по расписанию
- Поддерживайте температуру системы ниже 140°F (60°C).
- Поддерживайте правильный уровень жидкости
Превентивные действия
- Периодически проверяйте клапаны, чтобы предотвратить заедание.
- Держите запас запасных частей
- Обучите операторов правильному использованию
- История ведения документов
Правильный выбор
При выборе гидрораспределителя учитывайте следующие факторы:
Необходимая функция:Сколько портов и позиций вам нужно?
Давление и расход:Каковы ваши системные требования?
Тип жидкости:Гидравлическое масло, воздух, вода или специальные жидкости?
Метод управления:Ручное, электрическое или пилотное управление?
Среда:Температура, пыль, опасные зоны?
Бюджет:Первоначальная стоимость и долгосрочная надежность
Заключение
Гидрораспределители – невоспетые герои современной техники. От экскаватора на строительной площадке до робота на сборочной линии — эти клапаны делают возможным контролируемое движение. По мере развития технологий клапаны становятся все более интеллектуальными и более интегрированными с цифровыми системами, но их основная задача остается прежней: управление потоком жидкости для выполнения полезной работы.
Независимо от того, проектируете ли вы новую систему, устраняете неполадки в существующей или просто пытаетесь понять, как все работает, понимание гидрораспределителей открывает дверь к пониманию гидравлических энергетических систем, которые окружают нас каждый день.
Ключом к успеху с клапанами постоянного тока является подбор правильного типа клапана в соответствии с вашими конкретными потребностями, их правильное обслуживание и постоянное развитие технологий. Благодаря этому фундаменту вы будете хорошо подготовлены к принятию обоснованных решений относительно этих важнейших компонентов.
